Пристрій для приймання і видачі папероподібних платіжних засобів

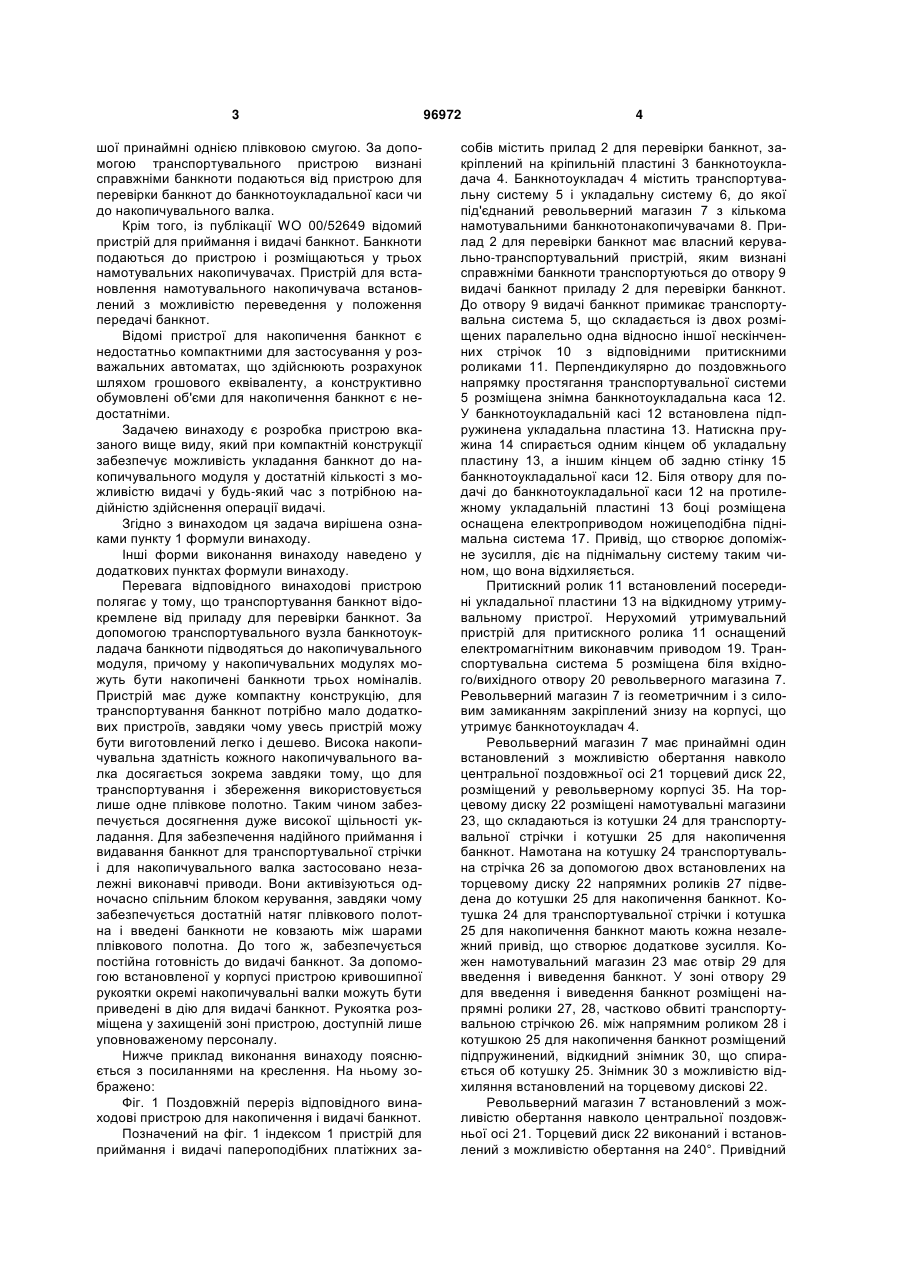

1. Пристрій для приймання і видачі папероподібних платіжних засобів, що містить пристрій для визначення номіналу і справжності введеного платіжного засобу і укладальну касу, в якій складаються прийняті платіжні засоби, накопичувальний модуль для приймання і видачі введених платіжних засобів і транспортувальний пристрій для подачі прийнятих платіжних засобів від пристрою для визначення справжності до укладальної каси і/або до накопичувального модуля, накопичувальний модуль виконаний у вигляді револьверного магазина, який містить кілька намотувальних магазинів, кожен з яких має отвір для введення і виведення банкнот і виконавчий привід для обертового переведення намотувальних магазинів у положення передачі банкнот до вхідного/вихідного отвору транспортувальної системи, який відрізняється тим, що намотувальний магазин (23) містить котушку (24) для транспортувальної стрічки з незалежним виконавчим приводом і котушку (25) для накопичення банкнот з власним виконавчим приводом, а також тим, що транспортувальна стрічка (26) у зоні отвору (29) для введення і виведення C2 2 UA 1 3 шої принаймні однією плівковою смугою. За допомогою транспортувального пристрою визнані справжніми банкноти подаються від пристрою для перевірки банкнот до банкнотоукладальної каси чи до накопичувального валка. Крім того, із публікації WO 00/52649 відомий пристрій для приймання і видачі банкнот. Банкноти подаються до пристрою і розміщаються у трьох намотувальних накопичувачах. Пристрій для встановлення намотувального накопичувача встановлений з можливістю переведення у положення передачі банкнот. Відомі пристрої для накопичення банкнот є недостатньо компактними для застосування у розважальних автоматах, що здійснюють розрахунок шляхом грошового еквіваленту, а конструктивно обумовлені об'єми для накопичення банкнот є недостатніми. Задачею винаходу є розробка пристрою вказаного вище виду, який при компактній конструкції забезпечує можливість укладання банкнот до накопичувального модуля у достатній кількості з можливістю видачі у будь-який час з потрібною надійністю здійснення операції видачі. Згідно з винаходом ця задача вирішена ознаками пункту 1 формули винаходу. Інші форми виконання винаходу наведено у додаткових пунктах формули винаходу. Перевага відповідного винаходові пристрою полягає у тому, що транспортування банкнот відокремлене від приладу для перевірки банкнот. За допомогою транспортувального вузла банкнотоукладача банкноти підводяться до накопичувального модуля, причому у накопичувальних модулях можуть бути накопичені банкноти трьох номіналів. Пристрій має дуже компактну конструкцію, для транспортування банкнот потрібно мало додаткових пристроїв, завдяки чому увесь пристрій можу бути виготовлений легко і дешево. Висока накопичувальна здатність кожного накопичувального валка досягається зокрема завдяки тому, що для транспортування і збереження використовується лише одне плівкове полотно. Таким чином забезпечується досягнення дуже високої щільності укладання. Для забезпечення надійного приймання і видавання банкнот для транспортувальної стрічки і для накопичувального валка застосовано незалежні виконавчі приводи. Вони активізуються одночасно спільним блоком керування, завдяки чому забезпечується достатній натяг плівкового полотна і введені банкноти не ковзають між шарами плівкового полотна. До того ж, забезпечується постійна готовність до видачі банкнот. За допомогою встановленої у корпусі пристрою кривошипної рукоятки окремі накопичувальні валки можуть бути приведені в дію для видачі банкнот. Рукоятка розміщена у захищеній зоні пристрою, доступній лише уповноваженому персоналу. Нижче приклад виконання винаходу пояснюється з посиланнями на креслення. На ньому зображено: Фіг. 1 Поздовжній переріз відповідного винаходові пристрою для накопичення і видачі банкнот. Позначений на фіг. 1 індексом 1 пристрій для приймання і видачі папероподібних платіжних за 96972 4 собів містить прилад 2 для перевірки банкнот, закріплений на кріпильній пластині 3 банкнотоукладача 4. Банкнотоукладач 4 містить транспортувальну систему 5 і укладальну систему 6, до якої під'єднаний револьверний магазин 7 з кількома намотувальними банкнотонакопичувачами 8. Прилад 2 для перевірки банкнот має власний керувально-транспортувальний пристрій, яким визнані справжніми банкноти транспортуються до отвору 9 видачі банкнот приладу 2 для перевірки банкнот. До отвору 9 видачі банкнот примикає транспортувальна система 5, що складається із двох розміщених паралельно одна відносно іншої нескінченних стрічок 10 з відповідними притискними роликами 11. Перпендикулярно до поздовжнього напрямку простягання транспортувальної системи 5 розміщена знімна банкнотоукладальна каса 12. У банкнотоукладальній касі 12 встановлена підпружинена укладальна пластина 13. Натискна пружина 14 спирається одним кінцем об укладальну пластину 13, а іншим кінцем об задню стінку 15 банкнотоукладальної каси 12. Біля отвору для подачі до банкнотоукладальної каси 12 на протилежному укладальній пластині 13 боці розміщена оснащена електроприводом ножицеподібна піднімальна система 17. Привід, що створює допоміжне зусилля, діє на піднімальну систему таким чином, що вона відхиляється. Притискний ролик 11 встановлений посередині укладальної пластини 13 на відкидному утримувальному пристрої. Нерухомий утримувальний пристрій для притискного ролика 11 оснащений електромагнітним виконавчим приводом 19. Транспортувальна система 5 розміщена біля вхідного/вихідного отвору 20 револьверного магазина 7. Револьверний магазин 7 із геометричним і з силовим замиканням закріплений знизу на корпусі, що утримує банкнотоукладач 4. Револьверний магазин 7 має принаймні один встановлений з можливістю обертання навколо центральної поздовжньої осі 21 торцевий диск 22, розміщений у револьверному корпусі 35. На торцевому диску 22 розміщені намотувальні магазини 23, що складаються із котушки 24 для транспортувальної стрічки і котушки 25 для накопичення банкнот. Намотана на котушку 24 транспортувальна стрічка 26 за допомогою двох встановлених на торцевому диску 22 напрямних роликів 27 підведена до котушки 25 для накопичення банкнот. Котушка 24 для транспортувальної стрічки і котушка 25 для накопичення банкнот мають кожна незалежний привід, що створює додаткове зусилля. Кожен намотувальний магазин 23 має отвір 29 для введення і виведення банкнот. У зоні отвору 29 для введення і виведення банкнот розміщені напрямні ролики 27, 28, частково обвиті транспортувальною стрічкою 26. між напрямним роликом 28 і котушкою 25 для накопичення банкнот розміщений підпружинений, відкидний знімник 30, що спирається об котушку 25. Знімник 30 з можливістю відхиляння встановлений на торцевому дискові 22. Револьверний магазин 7 встановлений з можливістю обертання навколо центральної поздовжньої осі 21. Торцевий диск 22 виконаний і встановлений з можливістю обертання на 240°. Привідний 5 двигун через редуктор 31 діє на зубчастий обід торцевого диска 22. Відповідний отвір 29 введення і виведення банкнот кожного намотувального магазина 23 позиціонується навпроти вхідного/вихідного отвору 20. На зовнішній поверхні торцевого диска 22 на однаковій відстані одна від іншої виконано фіксувальні заглибини 32, в які западає фіксувальний ролик 33, встановлений на підпружиненому фіксувальному важелі 34. Фіксувальний важіль 34 оснащений фотодатчиком для розпізнавання зайнятого положення фіксувального важеля. Детальніше не зображений фотодатчик з'єднаний з блоком керування. Кожен намотувальний магазин 23 має незалежний однотипний блок керування. Обмін даними між блоками керування здійснюється однопровідною шиною даних. Три блоки керування намотувальними магазинами 23 з'єднані з блоком керування укладальної системи 5 і транспортувальної системи 6. На фіг. 2 в ізометричному зображенні представлений револьверний магазин 7. Корпус револьверного магазина 7 має сервісні отвори, на яких установлені відкидні кришки 37, 38. За допомогою ключа відкривається замок, який дозволяє відокремити револьверний корпус 35 від укладальної системи 6. Лише після відокремлення револьверного корпуса 35 від укладальної системи 6 можуть бути відчинені задня кришка 38 і нижня кришка 37. Задня кришка 38 і нижня кришка 37 з можливістю відхиляння встановлені на бічних стінках 39 револьверного корпуса 35. На внутрішній поверхні задньої кришки 38 встановлений кріпильний пристрій 40, на якому з геометричним замиканням закріплена кривошипна рукоятка 41. На бічній стінці 39 встановлена кришка 42 для закривання сервісного отвору 43. За кришкою 42 розміщена вісь котушки 24 для транспортувальної стрічки. На осі котушки 24 для транспортувальної стрічки закріплене торцеве зубчасте колесо механізму котушки для транспортувальної стрічки. На його торцевій поверхні виконано виїмки, узгоджені з цапфою, встановленою на кінці рукоятки 41. За допомогою рукоятки 41 котушка 24 може бути прокручена таким чином, що транспортувальна стрічка намотується. Завдяки ручному намотуванню транспортної стрічки банкноти, наявні на котушці 25 для накопичення банкнот, видаються через розміщений з боку нижньої кришки отвір 29 для введення і виведення банкнот. Після виймання рукоятки 41 із сервісного отвору 43 шляхом торцевий диск 22 може бути переведений у наступне положення, в якому рукоятка знову може бути введена в сервісний отвір 43 для приведення в дію котушки 24 для транспортувальної стрічки наступного намотувального магазина 23. Торцевий диск 22 може бути приведений у дію вручну з боку укладальної системи 6. Шляхом цілеспрямованого обертання торцевого диска 22 забезпечується позиціонування отвору 29 для введення і виведення банкнот кожного намотувального магазина 23 навпроти відчиненої нижньої кришки 37 і надійне виймання банкнот із відповідного намотувального магазина 23. Пристрій 1 для приймання банкнот завдяки своїй компактності може бути застосований, наприклад, у розважальних автоматах з приводом 96972 6 від монет. Після вмикання розважального автомата пристрій може приводитися в дію також від електричного блока живлення автомата. Банкнота, подана до приладу 2 для перевірки банкнот, приймається пристроєм, перевіряється її істинність і номінальна вартість. У разі визнання прийнятої банкноти дійсною вона транспортувальним пристроєм приладу для перевірки банкнот через отвір підводиться до транспортувальної системи 5. Транспортувальною системою 5 банкнота подається в зону укладальної пластини 13. Після цього подається живлення на виконавчий привід 19, в результаті чого притискний ролик 11 переміщається назустріч укладальній пластині 13. Виконавчим приводом ножицеподібної піднімальної системи 17 банкнота втискається у банкнотоприймальну касу 12. Після цього виконавчий привід піднімальної системи повертається на свою початкову позицію. При передачі прийнятої і визнаної дійсною банкноти до транспортувальної системи 5 вона транспортується до вхідного/вихідного отвору 20. При досягненні вхідного/вихідного отвору 20 активується встановлений у транспортному каналі і зв'язаний з керуючим блоком укладальної системи 6 фотодатчик і транспортування банкноти припиняється. Номінальна вартість наявної у транспортувальній системі 5 банкноти передається на блок керування револьверного магазина 7. В залежності від номіналу банкноти відповідний цьому номіналу намотувальний магазин 23 за допомогою виконавчого приводу 31 торцевого диска 22 повертається таким чином, що його отвір 29 для введення і виведення банкнот суміщається з вхідним/вихідним отвором 20 транспортувальної системи 5. Розпізнавання досягнення потрібного положення здійснюється за фіксувальним важелем 34, за допомогою якого фіксувальний ролик 33 западає у фіксувальну заглибину 32. Фіксувальний важіль 34 оснащений фотодатчиком, зв'язаним з блоком керування виконавчим приводом. Після досягнення попередньо заданого фіксованого положення блоком керування банкнотоукладача 4 активізується блок керування намотувального магазина 23. Блок керування намотувального магазина 23 активізує виконавчий привід котушки 24 транспортувальної стрічки і виконавчий привід котушки 25 для накопичення банкнот таким чином. Після цього банкнота подається транспортувальною системою 5 у отвір 29 для введення і виведення банкнот настільки, що активізується фотодатчик намотувального магазина 23. Блок керування намотувального магазина 23 активізує не зображені детальніше виконавчі приводи котушки 24 транспортувальної стрічки і виконавчий привід котушки 25 для накопичення банкнот. Після цього банкнота намотується на котушку 25 для накопичення банкнот. При надходженні запиту на видачу закладеної до намотувального магазина 23 банкноти даного номіналу блок керування банкнотоукладача 4 перевіряє, чи може бути видана банкнота заданого номіналу із намотувального магазина 23, отвір 29 для приймання/видачі якого на даний момент розміщений біля вхідного/вихідного отвору 20. Якщо на момент запиту біля отвору 20 розміщений на 7 мотувальний магазин 23, що не містить банкноти потрібного номіналу, блок керування банкнотоукладача 4 активізує виконавчий привід 31 доти, доки відповідний намотувальний магазин 23 з банкнотами потрібного номіналу досягне положення, в якому його отвір 29 суміщений з вхідним/вихідним отвором 20. При досягненні такого фіксованого положення фіксувальним важелем 34 активізується фотодатчик, в результаті чого блок керування зупиняє привідний двигун, а блок керування банкнотоукладача 4 активізує блок керування намотувального магазина 23, підведеного до вхідного/вихідного отвору 20. Блоком керування намотувального магазина 23 активізуються виконавчі приводи котушки 24 для транспортувальної стрічки і котушки 25 для накопичення банкнот. При досягненні положення видачі, тобто при суміщенні отвору 29 і отвору 20 блок керування поточного намотувального магазина 23 активізується виконавчий привід котушки 24 для транспортувальної Комп’ютерна верстка Н. Лисенко 96972 8 стрічки і котушки 25 для накопичення банкнот. Банкнота відокремлюється знімником 30, подається до отвору 29 для введення і виведення банкнот і передається до транспортувальної системи 5. Нею банкнота подається до приладу 2 для перевірки банкнот і ним видається. Блок керування банкнотоукладача 4 реєструє кожну операцію з банкнотами, завдяки чому кількість, номінальна вартість і послідовність накопичених банкнот у кожному намотувальному магазині 23 відомі. Завдяки цьому можливе навіть поміщення банкнот різної номінальної вартості у одному намотувальному магазині 23. При надходженні запиту на видачу із намотувального магазина 23 зі змішаним накопиченням банкноти, розміщені перед затребуваною банкнотою, передаються транспортувальній системі 5 і укладальною системою 6 поміщаються до банкнотоукладальної каси 12. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
