Пристрій для дозованої видачі рідинних продуктів, що піняться

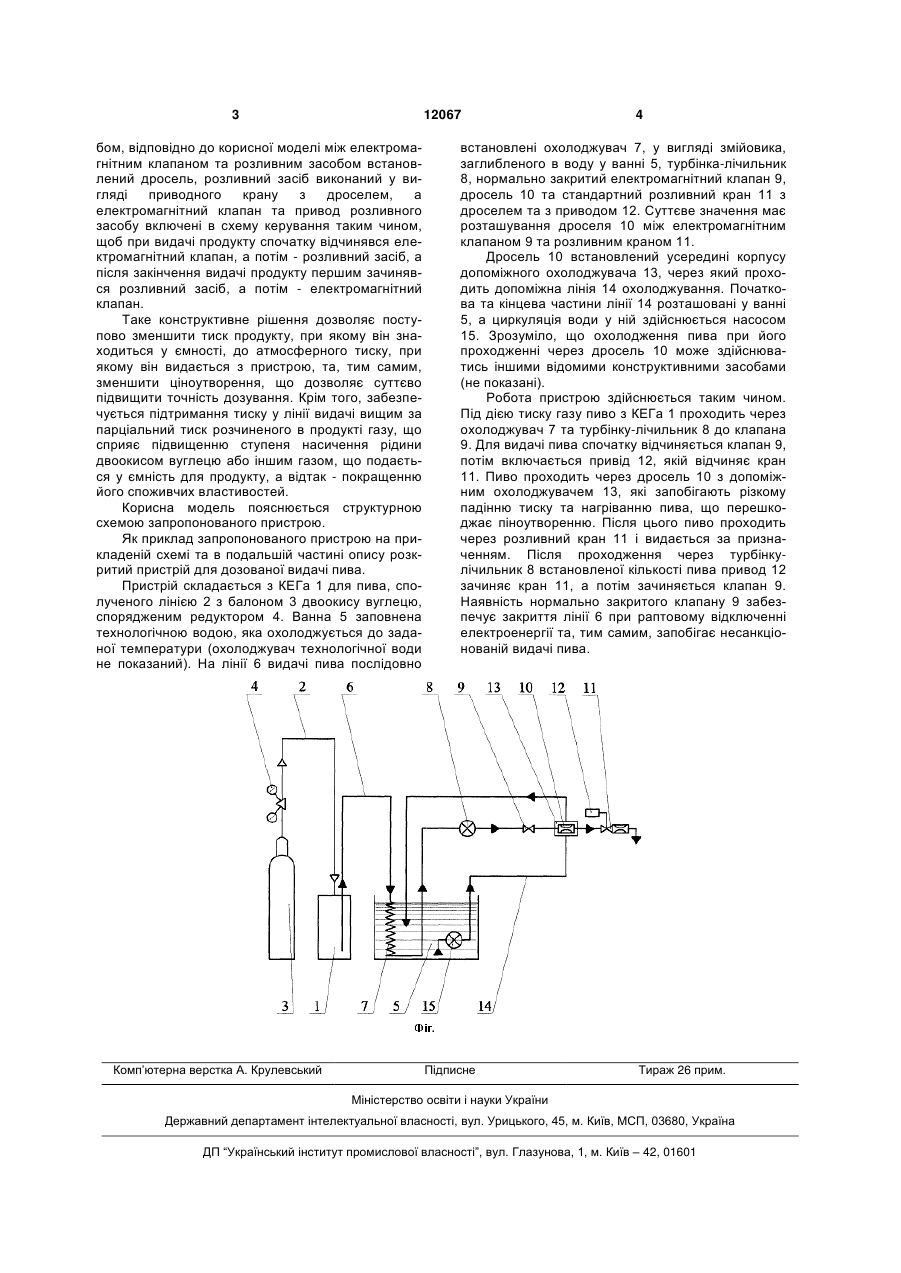

Пристрій для дозованої видачі рідинних продуктів, що піняться, який містить герметичну ємність 1 для продукту, лінію 2 подачі газу в цю ємність, ванну 5 для технологічної води, лінію 6 видачі продукту з охолоджувачем 7, зануреним у згадану ванну, та з розливним засобом, перед 3 12067 бом, відповідно до корисної моделі між електромагнітним клапаном та розливним засобом встановлений дросель, розливний засіб виконаний у вигляді приводного крану з дроселем, а електромагнітний клапан та привод розливного засобу включені в схему керування таким чином, щоб при видачі продукту спочатку відчинявся електромагнітний клапан, а потім - розливний засіб, а після закінчення видачі продукту першим зачинявся розливний засіб, а потім - електромагнітний клапан. Таке конструктивне рішення дозволяє поступово зменшити тиск продукту, при якому він знаходиться у ємності, до атмосферного тиску, при якому він видається з пристрою, та, тим самим, зменшити ціноутворення, що дозволяє суттєво підвищити точність дозування. Крім того, забезпечується підтримання тиску у лінії видачі вищим за парціальний тиск розчиненого в продукті газу, що сприяє підвищенню ступеня насичення рідини двоокисом вуглецю або іншим газом, що подається у ємність для продукту, а відтак - покращенню його споживчих властивостей. Корисна модель пояснюється структурною схемою запропонованого пристрою. Як приклад запропонованого пристрою на прикладеній схемі та в подальшій частині опису розкритий пристрій для дозованої видачі пива. Пристрій складається з КЕГа 1 для пива, сполученого лінією 2 з балоном 3 двоокису вуглецю, спорядженим редуктором 4. Ванна 5 заповнена технологічною водою, яка охолоджується до заданої температури (охолоджувач технологічної води не показаний). На лінії 6 видачі пива послідовно Комп’ютерна верстка А. Крулевський 4 встановлені охолоджувач 7, у вигляді змійовика, заглибленого в воду у ванні 5, турбінка-лічильник 8, нормально закритий електромагнітний клапан 9, дросель 10 та стандартний розливний кран 11 з дроселем та з приводом 12. Суттєве значення має розташування дроселя 10 між електромагнітним клапаном 9 та розливним краном 11. Дросель 10 встановлений усередині корпусу допоміжного охолоджувача 13, через який проходить допоміжна лінія 14 охолоджування. Початкова та кінцева частини лінії 14 розташовані у ванні 5, а циркуляція води у ній здійснюється насосом 15. Зрозуміло, що охолодження пива при його проходженні через дросель 10 може здійснюватись іншими відомими конструктивними засобами (не показані). Робота пристрою здійснюється таким чином. Під дією тиску газу пиво з КЕГа 1 проходить через охолоджувач 7 та турбінку-лічильник 8 до клапана 9. Для видачі пива спочатку відчиняється клапан 9, потім включається привід 12, якій відчиняє кран 11. Пиво проходить через дросель 10 з допоміжним охолоджувачем 13, які запобігають різкому падінню тиску та нагріванню пива, що перешкоджає піноутворенню. Після цього пиво проходить через розливний кран 11 і видається за призначенням. Після проходження через турбінкулічильник 8 встановленої кількості пива привод 12 зачиняє кран 11, а потім зачиняється клапан 9. Наявність нормально закритого клапану 9 забезпечує закриття лінії 6 при раптовому відключенні електроенергії та, тим самим, запобігає несанкціонованій видачі пива. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
