Барабанна сушарка

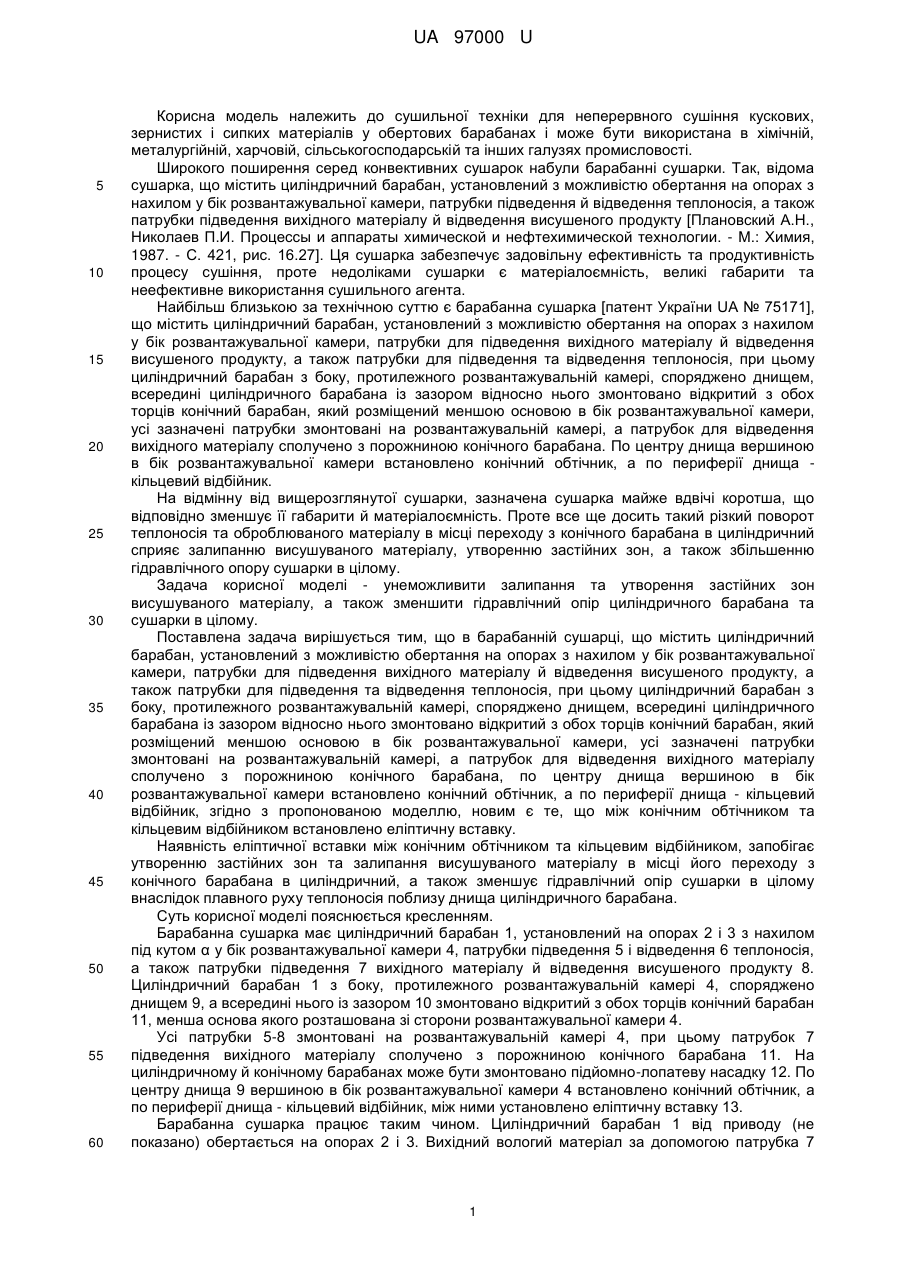

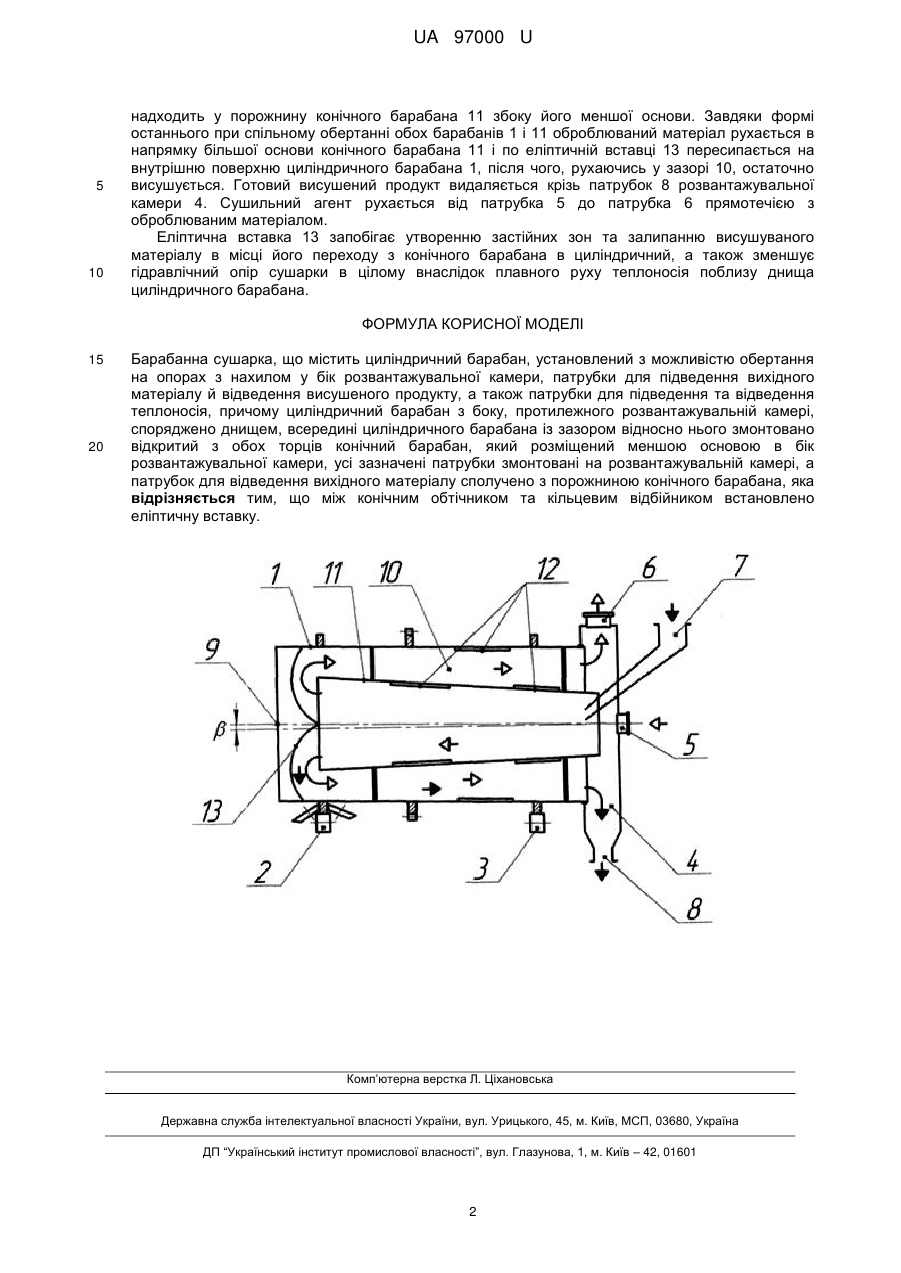

Реферат: Барабанна сушарка містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубки для підведення та відведення теплоносія. Циліндричний барабан з боку, протилежного розвантажувальній камері, споряджено днищем, всередині циліндричного барабана із зазором відносно нього змонтовано відкритий з обох торців конічний барабан, який розміщений меншою основою в бік розвантажувальної камери. Всі зазначені патрубки змонтовані на розвантажувальній камері, а патрубок для відведення вихідного матеріалу сполучено з порожниною конічного барабана. Між конічним обтічником та кільцевим відбійником встановлено еліптичну вставку. UA 97000 U (54) БАРАБАННА СУШАРКА UA 97000 U UA 97000 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сушильної техніки для неперервного сушіння кускових, зернистих і сипких матеріалів у обертових барабанах і може бути використана в хімічній, металургійній, харчовій, сільськогосподарській та інших галузях промисловості. Широкого поширення серед конвективних сушарок набули барабанні сушарки. Так, відома сушарка, що містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки підведення й відведення теплоносія, а також патрубки підведення вихідного матеріалу й відведення висушеного продукту [Плановский А.Н., Николаев П.И. Процессы и аппараты химической и нефтехимической технологии. - М.: Химия, 1987. - С. 421, рис. 16.27]. Ця сушарка забезпечує задовільну ефективність та продуктивність процесу сушіння, проте недоліками сушарки є матеріалоємність, великі габарити та неефективне використання сушильного агента. Найбільш близькою за технічною суттю є барабанна сушарка [патент України UA № 75171], що містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубки для підведення та відведення теплоносія, при цьому циліндричний барабан з боку, протилежного розвантажувальній камері, споряджено днищем, всередині циліндричного барабана із зазором відносно нього змонтовано відкритий з обох торців конічний барабан, який розміщений меншою основою в бік розвантажувальної камери, усі зазначені патрубки змонтовані на розвантажувальній камері, а патрубок для відведення вихідного матеріалу сполучено з порожниною конічного барабана. По центру днища вершиною в бік розвантажувальної камери встановлено конічний обтічник, а по периферії днища кільцевий відбійник. На відмінну від вищерозглянутої сушарки, зазначена сушарка майже вдвічі коротша, що відповідно зменшує її габарити й матеріалоємність. Проте все ще досить такий різкий поворот теплоносія та оброблюваного матеріалу в місці переходу з конічного барабана в циліндричний сприяє залипанню висушуваного матеріалу, утворенню застійних зон, а також збільшенню гідравлічного опору сушарки в цілому. Задача корисної моделі - унеможливити залипання та утворення застійних зон висушуваного матеріалу, а також зменшити гідравлічний опір циліндричного барабана та сушарки в цілому. Поставлена задача вирішується тим, що в барабанній сушарці, що містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубки для підведення та відведення теплоносія, при цьому циліндричний барабан з боку, протилежного розвантажувальній камері, споряджено днищем, всередині циліндричного барабана із зазором відносно нього змонтовано відкритий з обох торців конічний барабан, який розміщений меншою основою в бік розвантажувальної камери, усі зазначені патрубки змонтовані на розвантажувальній камері, а патрубок для відведення вихідного матеріалу сполучено з порожниною конічного барабана, по центру днища вершиною в бік розвантажувальної камери встановлено конічний обтічник, а по периферії днища - кільцевий відбійник, згідно з пропонованою моделлю, новим є те, що між конічним обтічником та кільцевим відбійником встановлено еліптичну вставку. Наявність еліптичної вставки між конічним обтічником та кільцевим відбійником, запобігає утворенню застійних зон та залипання висушуваного матеріалу в місці його переходу з конічного барабана в циліндричний, а також зменшує гідравлічний опір сушарки в цілому внаслідок плавного руху теплоносія поблизу днища циліндричного барабана. Суть корисної моделі пояснюється кресленням. Барабанна сушарка має циліндричний барабан 1, установлений на опорах 2 і 3 з нахилом під кутом α у бік розвантажувальної камери 4, патрубки підведення 5 і відведення 6 теплоносія, а також патрубки підведення 7 вихідного матеріалу й відведення висушеного продукту 8. Циліндричний барабан 1 з боку, протилежного розвантажувальній камері 4, споряджено днищем 9, а всередині нього із зазором 10 змонтовано відкритий з обох торців конічний барабан 11, менша основа якого розташована зі сторони розвантажувальної камери 4. Усі патрубки 5-8 змонтовані на розвантажувальній камері 4, при цьому патрубок 7 підведення вихідного матеріалу сполучено з порожниною конічного барабана 11. На циліндричному й конічному барабанах може бути змонтовано підйомно-лопатеву насадку 12. По центру днища 9 вершиною в бік розвантажувальної камери 4 встановлено конічний обтічник, а по периферії днища - кільцевий відбійник, між ними установлено еліптичну вставку 13. Барабанна сушарка працює таким чином. Циліндричний барабан 1 від приводу (не показано) обертається на опорах 2 і 3. Вихідний вологий матеріал за допомогою патрубка 7 1 UA 97000 U 5 10 надходить у порожнину конічного барабана 11 збоку його меншої основи. Завдяки формі останнього при спільному обертанні обох барабанів 1 і 11 оброблюваний матеріал рухається в напрямку більшої основи конічного барабана 11 і по еліптичній вставці 13 пересипається на внутрішню поверхню циліндричного барабана 1, після чого, рухаючись у зазорі 10, остаточно висушується. Готовий висушений продукт видаляється крізь патрубок 8 розвантажувальної камери 4. Сушильний агент рухається від патрубка 5 до патрубка 6 прямотечією з оброблюваним матеріалом. Еліптична вставка 13 запобігає утворенню застійних зон та залипанню висушуваного матеріалу в місці його переходу з конічного барабана в циліндричний, а також зменшує гідравлічний опір сушарки в цілому внаслідок плавного руху теплоносія поблизу днища циліндричного барабана. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Барабанна сушарка, що містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубки для підведення та відведення теплоносія, причому циліндричний барабан з боку, протилежного розвантажувальній камері, споряджено днищем, всередині циліндричного барабана із зазором відносно нього змонтовано відкритий з обох торців конічний барабан, який розміщений меншою основою в бік розвантажувальної камери, усі зазначені патрубки змонтовані на розвантажувальній камері, а патрубок для відведення вихідного матеріалу сполучено з порожниною конічного барабана, яка відрізняється тим, що між конічним обтічником та кільцевим відбійником встановлено еліптичну вставку. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
