Барабанна сушарка

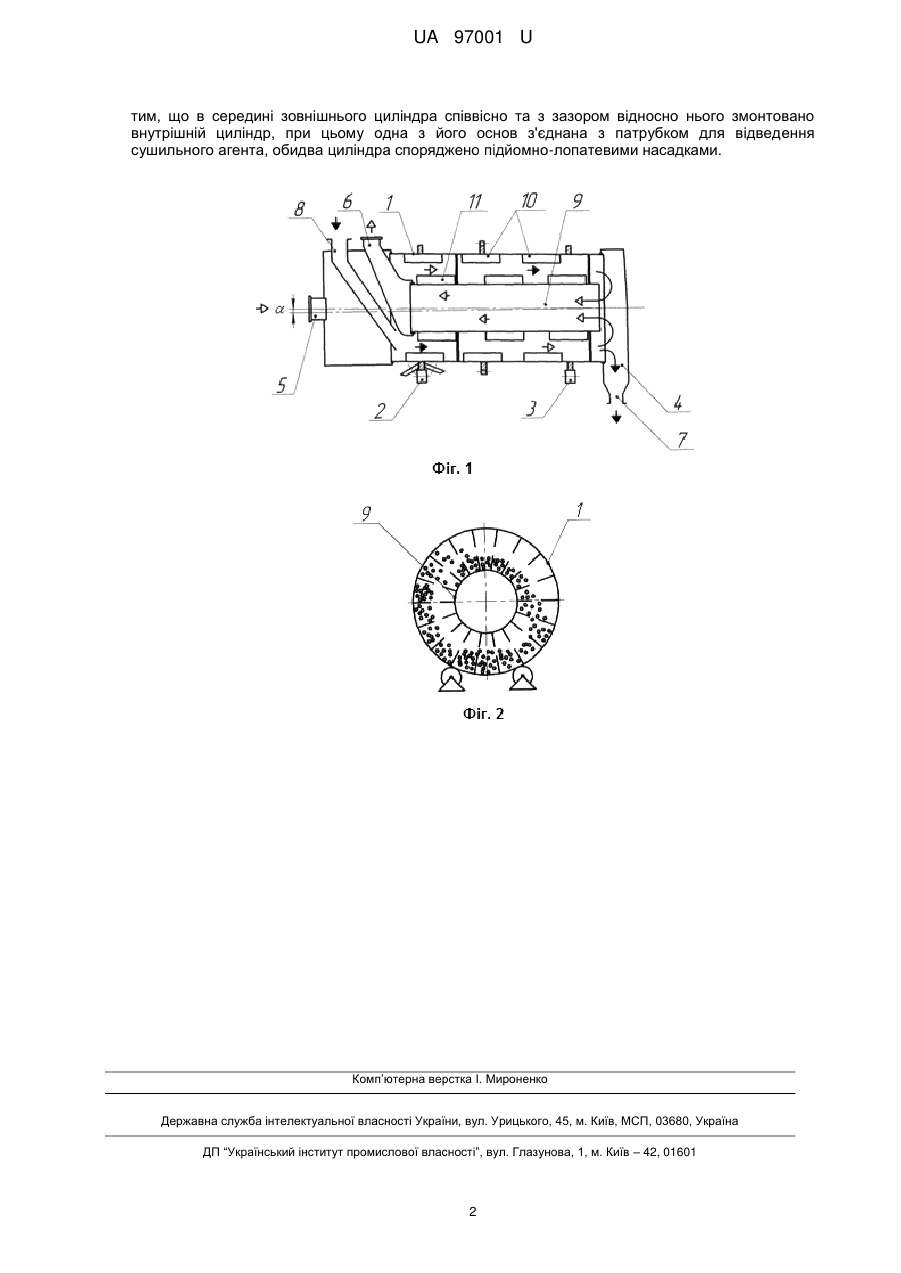

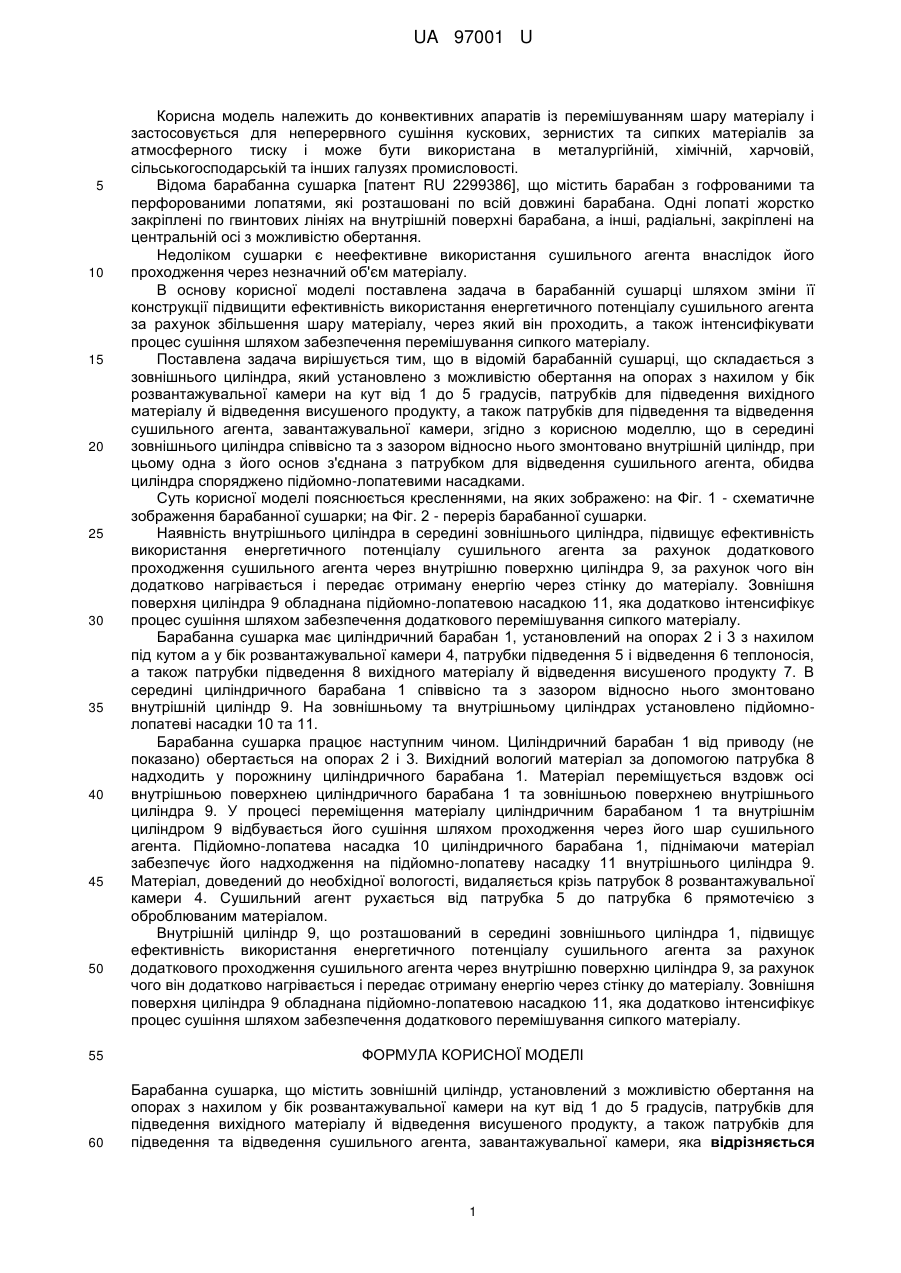

Реферат: UA 97001 U UA 97001 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до конвективних апаратів із перемішуванням шару матеріалу і застосовується для неперервного сушіння кускових, зернистих та сипких матеріалів за атмосферного тиску і може бути використана в металургійній, хімічній, харчовій, сільськогосподарській та інших галузях промисловості. Відома барабанна сушарка [патент RU 2299386], що містить барабан з гофрованими та перфорованими лопатями, які розташовані по всій довжині барабана. Одні лопаті жорстко закріплені по гвинтових лініях на внутрішній поверхні барабана, а інші, радіальні, закріплені на центральній осі з можливістю обертання. Недоліком сушарки є неефективне використання сушильного агента внаслідок його проходження через незначний об'єм матеріалу. В основу корисної моделі поставлена задача в барабанній сушарці шляхом зміни її конструкції підвищити ефективність використання енергетичного потенціалу сушильного агента за рахунок збільшення шару матеріалу, через який він проходить, а також інтенсифікувати процес сушіння шляхом забезпечення перемішування сипкого матеріалу. Поставлена задача вирішується тим, що в відомій барабанній сушарці, що складається з зовнішнього циліндра, який установлено з можливістю обертання на опорах з нахилом у бік розвантажувальної камери на кут від 1 до 5 градусів, патрубків для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубків для підведення та відведення сушильного агента, завантажувальної камери, згідно з корисною моделлю, що в середині зовнішнього циліндра співвісно та з зазором відносно нього змонтовано внутрішній циліндр, при цьому одна з його основ з'єднана з патрубком для відведення сушильного агента, обидва циліндра споряджено підйомно-лопатевими насадками. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - схематичне зображення барабанної сушарки; на Фіг. 2 - переріз барабанної сушарки. Наявність внутрішнього циліндра в середині зовнішнього циліндра, підвищує ефективність використання енергетичного потенціалу сушильного агента за рахунок додаткового проходження сушильного агента через внутрішню поверхню циліндра 9, за рахунок чого він додатково нагрівається і передає отриману енергію через стінку до матеріалу. Зовнішня поверхня циліндра 9 обладнана підйомно-лопатевою насадкою 11, яка додатково інтенсифікує процес сушіння шляхом забезпечення додаткового перемішування сипкого матеріалу. Барабанна сушарка має циліндричний барабан 1, установлений на опорах 2 і 3 з нахилом під кутом а у бік розвантажувальної камери 4, патрубки підведення 5 і відведення 6 теплоносія, а також патрубки підведення 8 вихідного матеріалу й відведення висушеного продукту 7. В середині циліндричного барабана 1 співвісно та з зазором відносно нього змонтовано внутрішній циліндр 9. На зовнішньому та внутрішньому циліндрах установлено підйомнолопатеві насадки 10 та 11. Барабанна сушарка працює наступним чином. Циліндричний барабан 1 від приводу (не показано) обертається на опорах 2 і 3. Вихідний вологий матеріал за допомогою патрубка 8 надходить у порожнину циліндричного барабана 1. Матеріал переміщується вздовж осі внутрішньою поверхнею циліндричного барабана 1 та зовнішньою поверхнею внутрішнього циліндра 9. У процесі переміщення матеріалу циліндричним барабаном 1 та внутрішнім циліндром 9 відбувається його сушіння шляхом проходження через його шар сушильного агента. Підйомно-лопатева насадка 10 циліндричного барабана 1, піднімаючи матеріал забезпечує його надходження на підйомно-лопатеву насадку 11 внутрішнього циліндра 9. Матеріал, доведений до необхідної вологості, видаляється крізь патрубок 8 розвантажувальної камери 4. Сушильний агент рухається від патрубка 5 до патрубка 6 прямотечією з оброблюваним матеріалом. Внутрішній циліндр 9, що розташований в середині зовнішнього циліндра 1, підвищує ефективність використання енергетичного потенціалу сушильного агента за рахунок додаткового проходження сушильного агента через внутрішню поверхню циліндра 9, за рахунок чого він додатково нагрівається і передає отриману енергію через стінку до матеріалу. Зовнішня поверхня циліндра 9 обладнана підйомно-лопатевою насадкою 11, яка додатково інтенсифікує процес сушіння шляхом забезпечення додаткового перемішування сипкого матеріалу. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Барабанна сушарка, що містить зовнішній циліндр, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери на кут від 1 до 5 градусів, патрубків для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубків для підведення та відведення сушильного агента, завантажувальної камери, яка відрізняється 1 UA 97001 U тим, що в середині зовнішнього циліндра співвісно та з зазором відносно нього змонтовано внутрішній циліндр, при цьому одна з його основ з'єднана з патрубком для відведення сушильного агента, обидва циліндра споряджено підйомно-лопатевими насадками. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
