Спосіб отримання скляної декоративно-облицювальної плитки

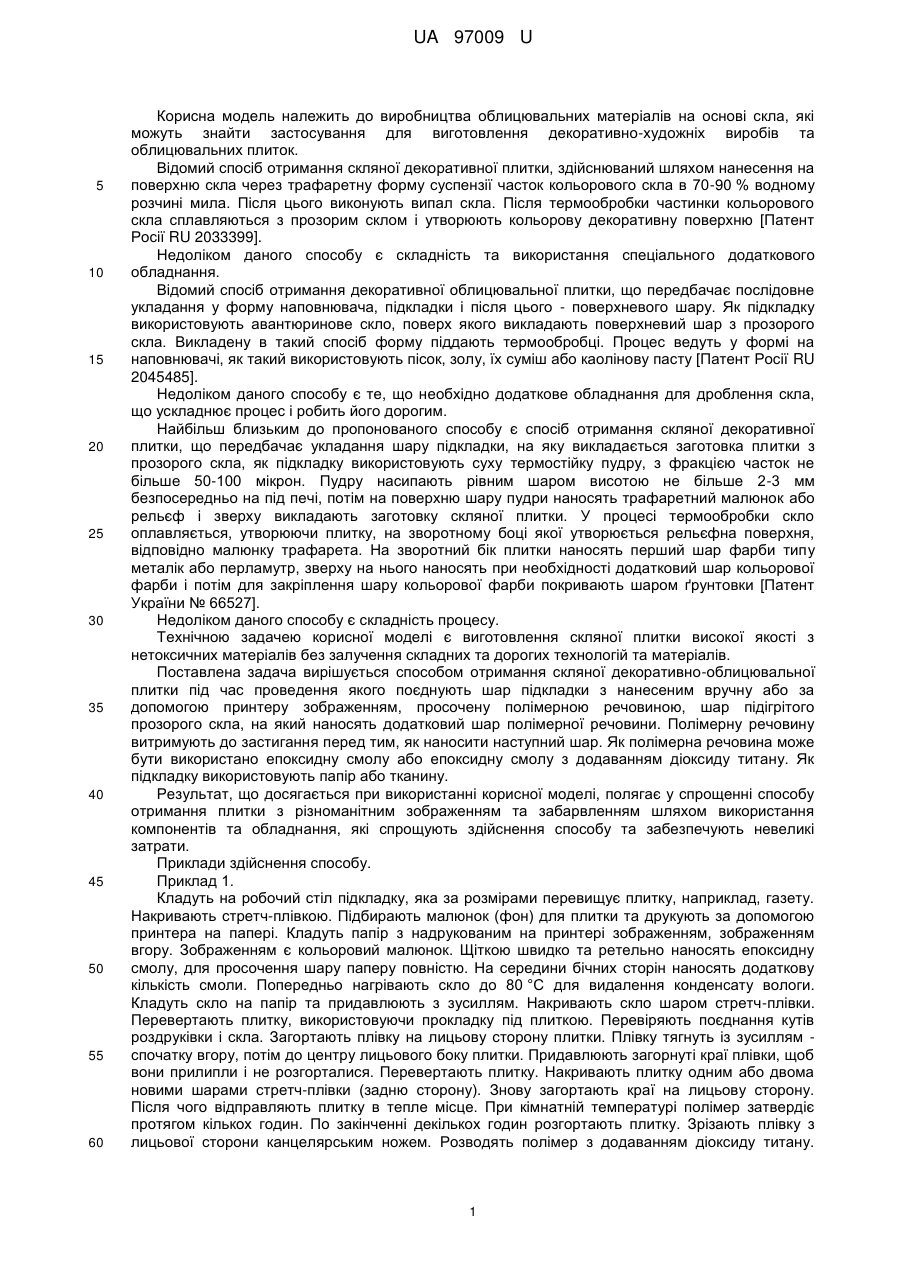

Реферат: Спосіб отримання скляної декоративно-облицювальної плитки здійснюють шляхом поєднання шару підкладки, шару підігрітого прозорого скла. Крім цього, на підкладку наносять зображення, просочують її полімерною речовиною, викладають шар вже підігрітого скла, витримують до застигання, наносять додатковий шар полімерної речовини, витримують до застигання. UA 97009 U (54) СПОСІБ ОТРИМАННЯ СКЛЯНОЇ ДЕКОРАТИВНО-ОБЛИЦЮВАЛЬНОЇ ПЛИТКИ UA 97009 U UA 97009 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва облицювальних матеріалів на основі скла, які можуть знайти застосування для виготовлення декоративно-художніх виробів та облицювальних плиток. Відомий спосіб отримання скляної декоративної плитки, здійснюваний шляхом нанесення на поверхню скла через трафаретну форму суспензії часток кольорового скла в 70-90 % водному розчині мила. Після цього виконують випал скла. Після термообробки частинки кольорового скла сплавляються з прозорим склом і утворюють кольорову декоративну поверхню [Патент Росії RU 2033399]. Недоліком даного способу є складність та використання спеціального додаткового обладнання. Відомий спосіб отримання декоративної облицювальної плитки, що передбачає послідовне укладання у форму наповнювача, підкладки і після цього - поверхневого шару. Як підкладку використовують авантюринове скло, поверх якого викладають поверхневий шар з прозорого скла. Викладену в такий спосіб форму піддають термообробці. Процес ведуть у формі на наповнювачі, як такий використовують пісок, золу, їх суміш або каолінову пасту [Патент Росії RU 2045485]. Недоліком даного способу є те, що необхідно додаткове обладнання для дроблення скла, що ускладнює процес і робить його дорогим. Найбільш близьким до пропонованого способу є спосіб отримання скляної декоративної плитки, що передбачає укладання шару підкладки, на яку викладається заготовка плитки з прозорого скла, як підкладку використовують суху термостійку пудру, з фракцією часток не більше 50-100 мікрон. Пудру насипають рівним шаром висотою не більше 2-3 мм безпосередньо на під печі, потім на поверхню шару пудри наносять трафаретний малюнок або рельєф і зверху викладають заготовку скляної плитки. У процесі термообробки скло оплавляється, утворюючи плитку, на зворотному боці якої утворюється рельєфна поверхня, відповідно малюнку трафарета. На зворотний бік плитки наносять перший шар фарби типу металік або перламутр, зверху на нього наносять при необхідності додатковий шар кольорової фарби і потім для закріплення шару кольорової фарби покривають шаром ґрунтовки [Патент України № 66527]. Недоліком даного способу є складність процесу. Технічною задачею корисної моделі є виготовлення скляної плитки високої якості з нетоксичних матеріалів без залучення складних та дорогих технологій та матеріалів. Поставлена задача вирішується способом отримання скляної декоративно-облицювальної плитки під час проведення якого поєднують шар підкладки з нанесеним вручну або за допомогою принтеру зображенням, просочену полімерною речовиною, шар підігрітого прозорого скла, на який наносять додатковий шар полімерної речовини. Полімерну речовину витримують до застигання перед тим, як наносити наступний шар. Як полімерна речовина може бути використано епоксидну смолу або епоксидну смолу з додаванням діоксиду титану. Як підкладку використовують папір або тканину. Результат, що досягається при використанні корисної моделі, полягає у спрощенні способу отримання плитки з різноманітним зображенням та забарвленням шляхом використання компонентів та обладнання, які спрощують здійснення способу та забезпечують невеликі затрати. Приклади здійснення способу. Приклад 1. Кладуть на робочий стіл підкладку, яка за розмірами перевищує плитку, наприклад, газету. Накривають стретч-плівкою. Підбирають малюнок (фон) для плитки та друкують за допомогою принтера на папері. Кладуть папір з надрукованим на принтері зображенням, зображенням вгору. Зображенням є кольоровий малюнок. Щіткою швидко та ретельно наносять епоксидну смолу, для просочення шару паперу повністю. На середини бічних сторін наносять додаткову кількість смоли. Попередньо нагрівають скло до 80 °C для видалення конденсату вологи. Кладуть скло на папір та придавлюють з зусиллям. Накривають скло шаром стретч-плівки. Перевертають плитку, використовуючи прокладку під плиткою. Перевіряють поєднання кутів роздруківки і скла. Загортають плівку на лицьову сторону плитки. Плівку тягнуть із зусиллям спочатку вгору, потім до центру лицьового боку плитки. Придавлюють загорнуті краї плівки, щоб вони прилипли і не розгорталися. Перевертають плитку. Накривають плитку одним або двома новими шарами стретч-плівки (задню сторону). Знову загортають краї на лицьову сторону. Після чого відправляють плитку в тепле місце. При кімнатній температурі полімер затвердіє протягом кількох годин. По закінченні декількох годин розгортають плитку. Зрізають плівку з лицьової сторони канцелярським ножем. Розводять полімер з додаванням діоксиду титану. 1 UA 97009 U Наносять суміш на тильну сторону плитки. Цей етап поєднує обов'язковий захист плитки і забілювання фону малюнка (ефект діоксиду титану). Витримують кілька годин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Спосіб отримання скляної декоративно-облицювальної плитки здійснюють шляхом поєднання шару підкладки, шару підігрітого прозорого скла, який відрізняється тим, що на підкладку наносять зображення, просочують її полімерною речовиною, викладають шар вже підігрітого скла, витримують до застигання, наносять додатковий шар полімерної речовини, витримують до застигання. 2. Спосіб отримання скляної декоративно-облицювальної плитки за п. 1, який відрізняється тим, що як підкладку використовують папір або тканину. 3. Спосіб отримання скляної декоративно-облицювальної плитки за п. 1, який відрізняється тим, що на підкладку наносять зображення вручну та (або) за допомогою принтера. 4. Спосіб отримання скляної декоративно-облицювальної плитки за п. 1, який відрізняється тим, що як полімерну речовину використовують епоксидну смолу. 5. Спосіб отримання скляної декоративно-облицювальної плитки за п. 4, який відрізняється тим, що до епоксидної смоли додають діоксид титану. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
