Спосіб охолодження виливків у ливарній формі
Номер патенту: 97151
Опубліковано: 10.03.2015
Автори: Калюжний Павло Борисович, Голофаєв Анатолій Микитович, Гутько Юрій Іванович
Формула / Реферат
1. Спосіб охолодження виливків у ливарній формі, яка виготовляється вакуумним формуванням, або за моделями, що газифікуються, що включає отримання виливків, які знаходяться в сипкому вогнетривкому наповнювачі форми, після заливання розплаву форму встановлюють на спеціальний стенд охолодження, де охолодження виливків відбувається безпосередньо у ливарній формі, який відрізняється тим, що охолодження виливка у формі проводять у псевдозрідженому шарі наповнювача, який створюється за рахунок рівномірного продування повітрям або газом у вертикальному напрямі.

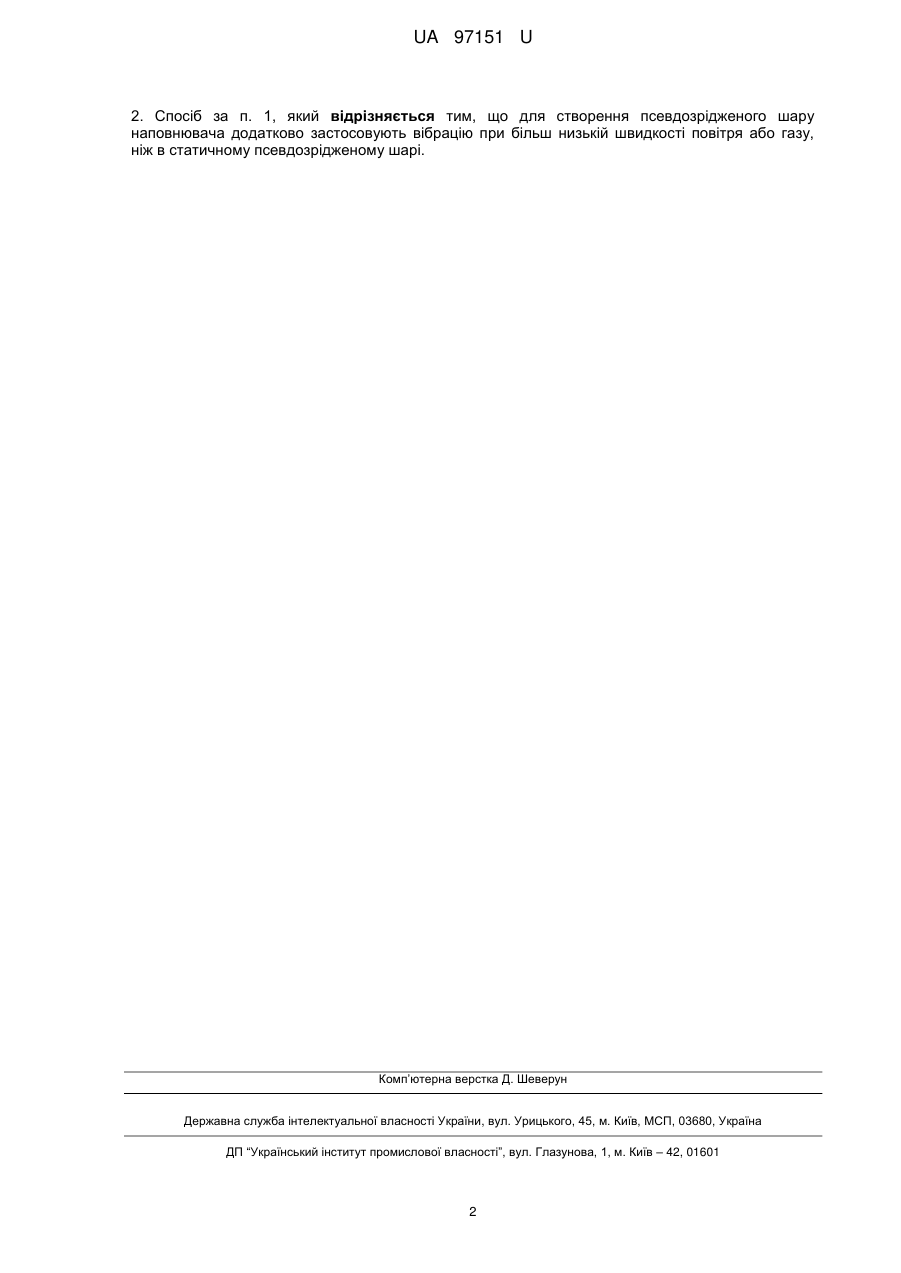

2. Спосіб за п. 1, який відрізняється тим, що для створення псевдозрідженого шару наповнювача додатково застосовують вібрацію при більш низькій швидкості повітря або газу, ніж в статичному псевдозрідженому шарі.
Текст

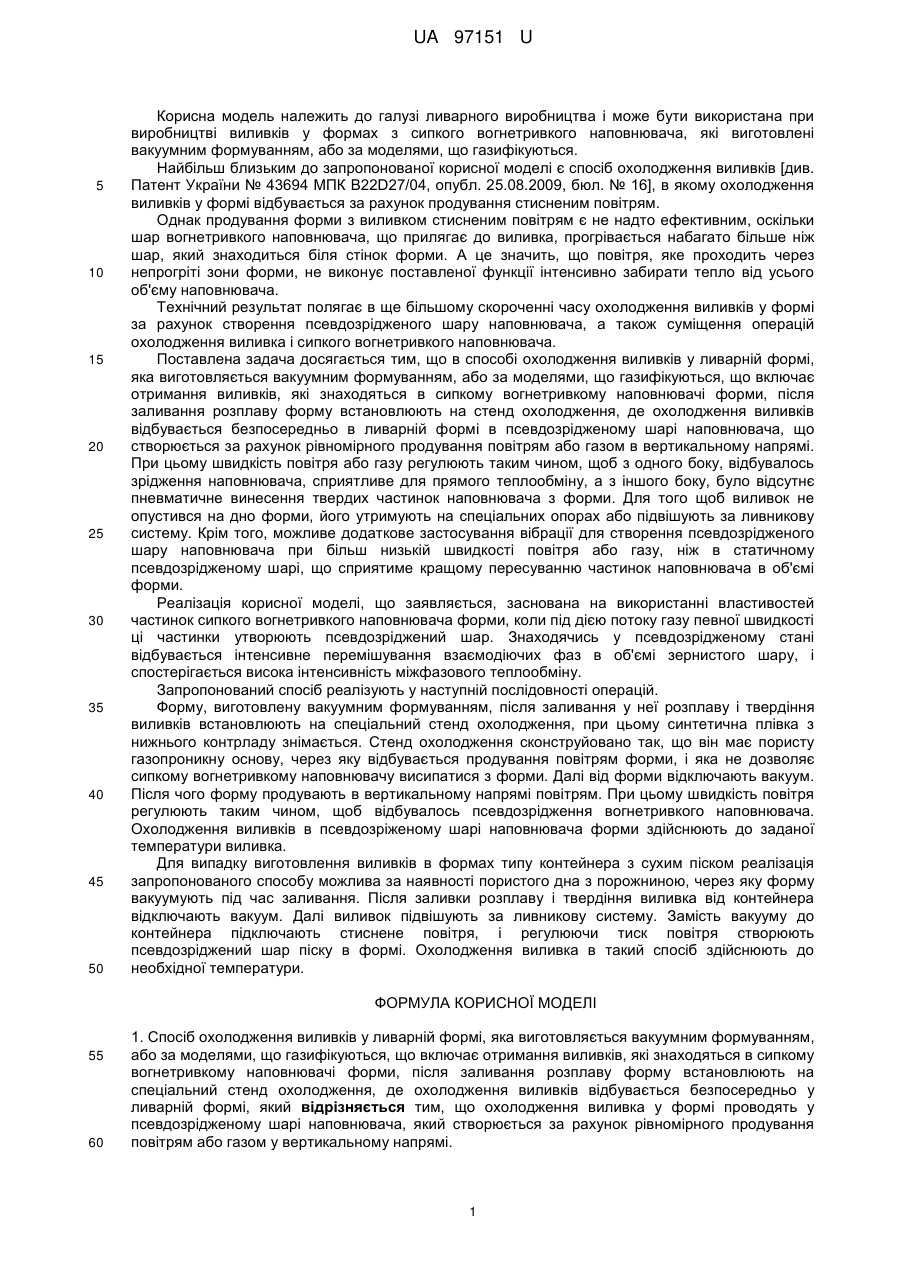

Реферат: Спосіб охолодження виливків у ливарній формі, яка виготовляється вакуумним формуванням, або за моделями, що газифікуються, що включає отримання виливків, які знаходяться в сипкому вогнетривкому наповнювачі форми, після заливання розплаву форму встановлюють на спеціальний стенд охолодження, де охолодження виливків відбувається безпосередньо у ливарній формі, причому охолодження виливка у формі проводять у псевдозрідженому шарі наповнювача, який створюється за рахунок рівномірного продування повітрям або газом у вертикальному напрямі. UA 97151 U (54) СПОСІБ ОХОЛОДЖЕННЯ ВИЛИВКІВ У ЛИВАРНІЙ ФОРМІ UA 97151 U UA 97151 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі ливарного виробництва і може бути використана при виробництві виливків у формах з сипкого вогнетривкого наповнювача, які виготовлені вакуумним формуванням, або за моделями, що газифікуються. Найбільш близьким до запропонованої корисної моделі є спосіб охолодження виливків [див. Патент України № 43694 МПК B22D27/04, опубл. 25.08.2009, бюл. № 16], в якому охолодження виливків у формі відбувається за рахунок продування стисненим повітрям. Однак продування форми з виливком стисненим повітрям є не надто ефективним, оскільки шар вогнетривкого наповнювача, що прилягає до виливка, прогрівається набагато більше ніж шар, який знаходиться біля стінок форми. А це значить, що повітря, яке проходить через непрогріті зони форми, не виконує поставленої функції інтенсивно забирати тепло від усього об'єму наповнювача. Технічний результат полягає в ще більшому скороченні часу охолодження виливків у формі за рахунок створення псевдозрідженого шару наповнювача, а також суміщення операцій охолодження виливка і сипкого вогнетривкого наповнювача. Поставлена задача досягається тим, що в способі охолодження виливків у ливарній формі, яка виготовляється вакуумним формуванням, або за моделями, що газифікуються, що включає отримання виливків, які знаходяться в сипкому вогнетривкому наповнювачі форми, після заливання розплаву форму встановлюють на стенд охолодження, де охолодження виливків відбувається безпосередньо в ливарній формі в псевдозрідженому шарі наповнювача, що створюється за рахунок рівномірного продування повітрям або газом в вертикальному напрямі. При цьому швидкість повітря або газу регулюють таким чином, щоб з одного боку, відбувалось зрідження наповнювача, сприятливе для прямого теплообміну, а з іншого боку, було відсутнє пневматичне винесення твердих частинок наповнювача з форми. Для того щоб виливок не опустився на дно форми, його утримують на спеціальних опорах або підвішують за ливникову систему. Крім того, можливе додаткове застосування вібрації для створення псевдозрідженого шару наповнювача при більш низькій швидкості повітря або газу, ніж в статичному псевдозрідженому шарі, що сприятиме кращому пересуванню частинок наповнювача в об'ємі форми. Реалізація корисної моделі, що заявляється, заснована на використанні властивостей частинок сипкого вогнетривкого наповнювача форми, коли під дією потоку газу певної швидкості ці частинки утворюють псевдозріджений шар. Знаходячись у псевдозрідженому стані відбувається інтенсивне перемішування взаємодіючих фаз в об'ємі зернистого шару, і спостерігається висока інтенсивність міжфазового теплообміну. Запропонований спосіб реалізують у наступній послідовності операцій. Форму, виготовлену вакуумним формуванням, після заливання у неї розплаву і твердіння виливків встановлюють на спеціальний стенд охолодження, при цьому синтетична плівка з нижнього контрладу знімається. Стенд охолодження сконструйовано так, що він має пористу газопроникну основу, через яку відбувається продування повітрям форми, і яка не дозволяє сипкому вогнетривкому наповнювачу висипатися з форми. Далі від форми відключають вакуум. Після чого форму продувають в вертикальному напрямі повітрям. При цьому швидкість повітря регулюють таким чином, щоб відбувалось псевдозрідження вогнетривкого наповнювача. Охолодження виливків в псевдозріженому шарі наповнювача форми здійснюють до заданої температури виливка. Для випадку виготовлення виливків в формах типу контейнера з сухим піском реалізація запропонованого способу можлива за наявності пористого дна з порожниною, через яку форму вакуумують під час заливання. Після заливки розплаву і твердіння виливка від контейнера відключають вакуум. Далі виливок підвішують за ливникову систему. Замість вакууму до контейнера підключають стиснене повітря, і регулюючи тиск повітря створюють псевдозріджений шар піску в формі. Охолодження виливка в такий спосіб здійснюють до необхідної температури. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Спосіб охолодження виливків у ливарній формі, яка виготовляється вакуумним формуванням, або за моделями, що газифікуються, що включає отримання виливків, які знаходяться в сипкому вогнетривкому наповнювачі форми, після заливання розплаву форму встановлюють на спеціальний стенд охолодження, де охолодження виливків відбувається безпосередньо у ливарній формі, який відрізняється тим, що охолодження виливка у формі проводять у псевдозрідженому шарі наповнювача, який створюється за рахунок рівномірного продування повітрям або газом у вертикальному напрямі. 1 UA 97151 U 2. Спосіб за п. 1, який відрізняється тим, що для створення псевдозрідженого шару наповнювача додатково застосовують вібрацію при більш низькій швидкості повітря або газу, ніж в статичному псевдозрідженому шарі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюHutko Yurii Ivanovych
Автори російськоюГутько Юрий Иванович
МПК / Мітки
МПК: B22D 27/04
Мітки: форми, охолодження, виливків, ливарний, спосіб
