Бункер-живильник для сипких продуктів

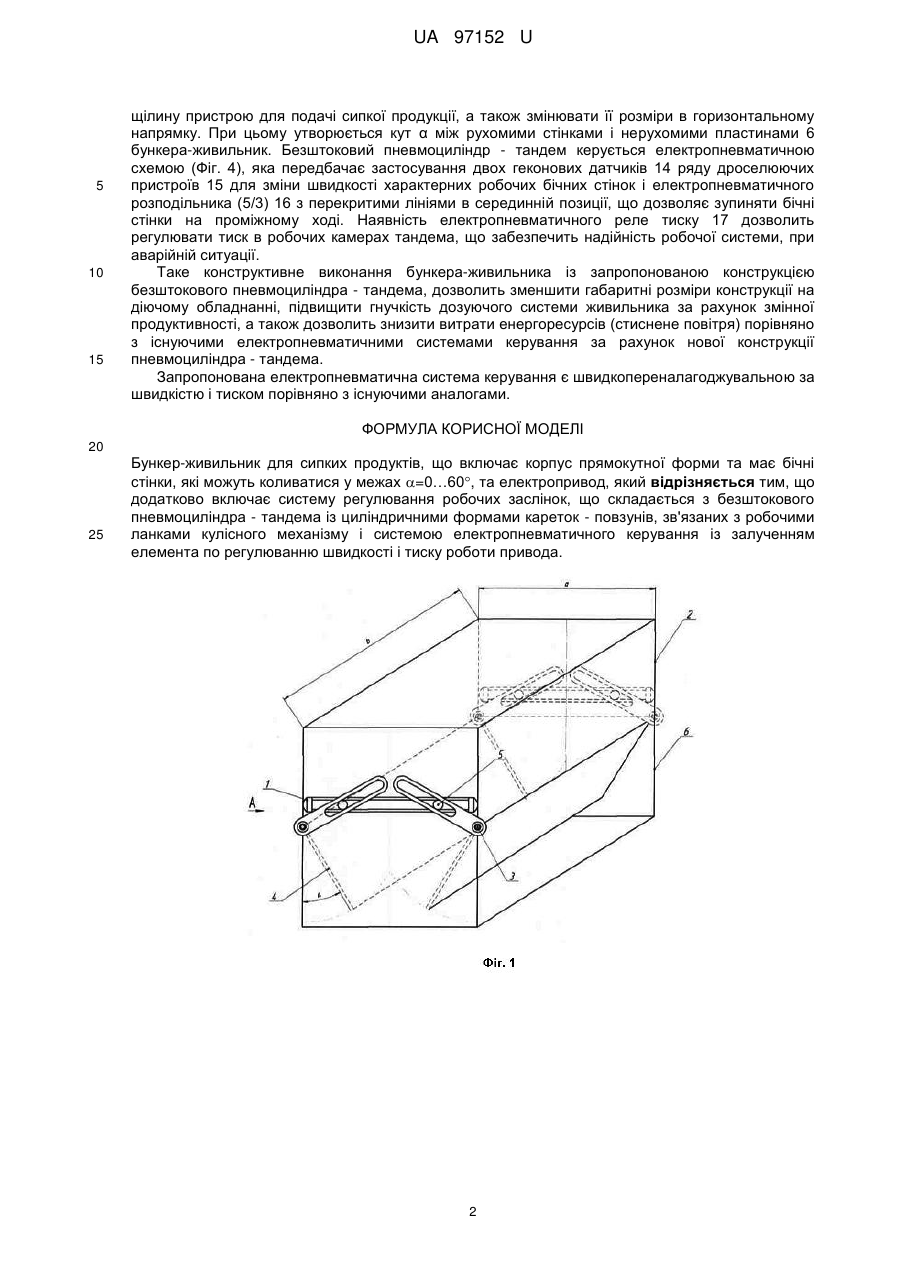

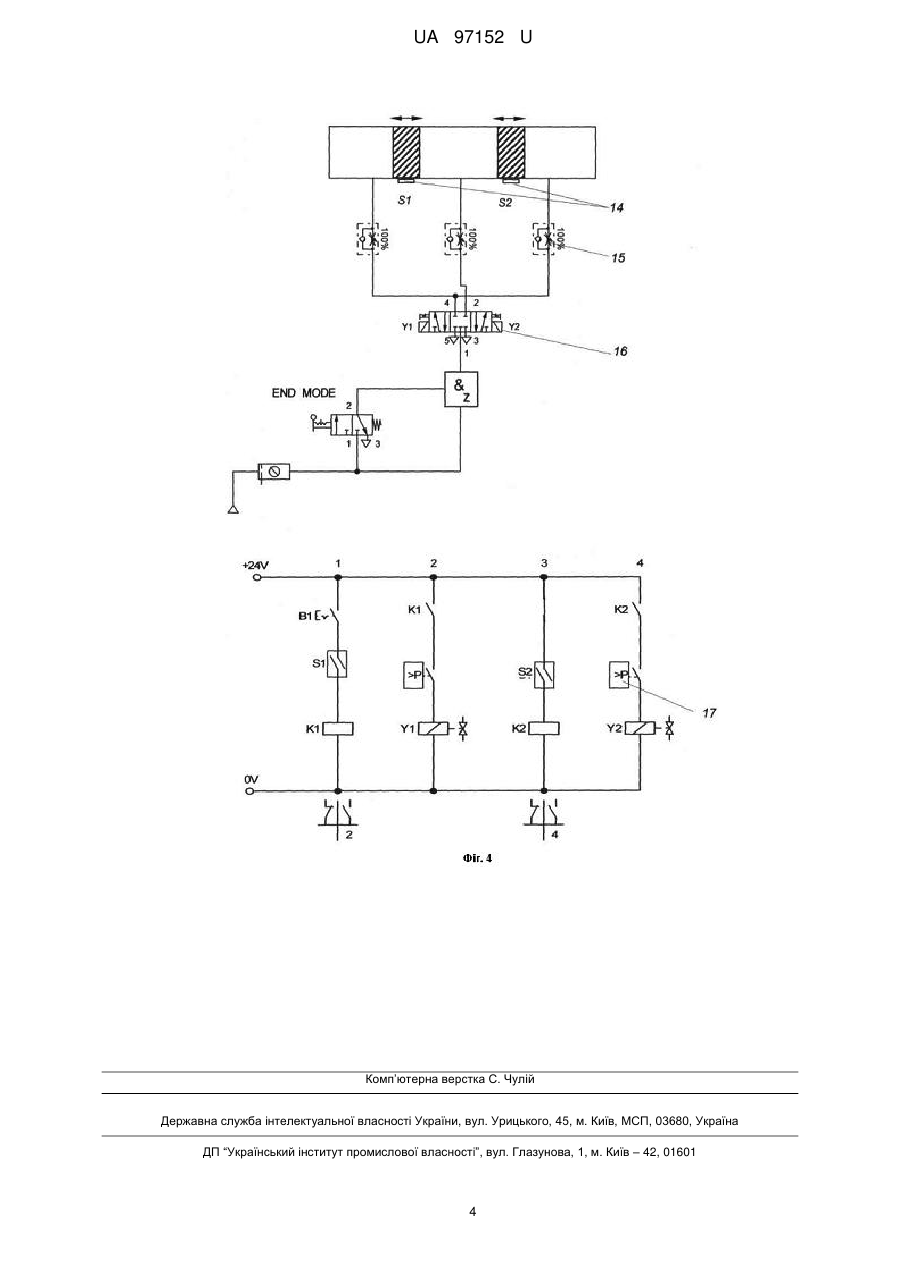

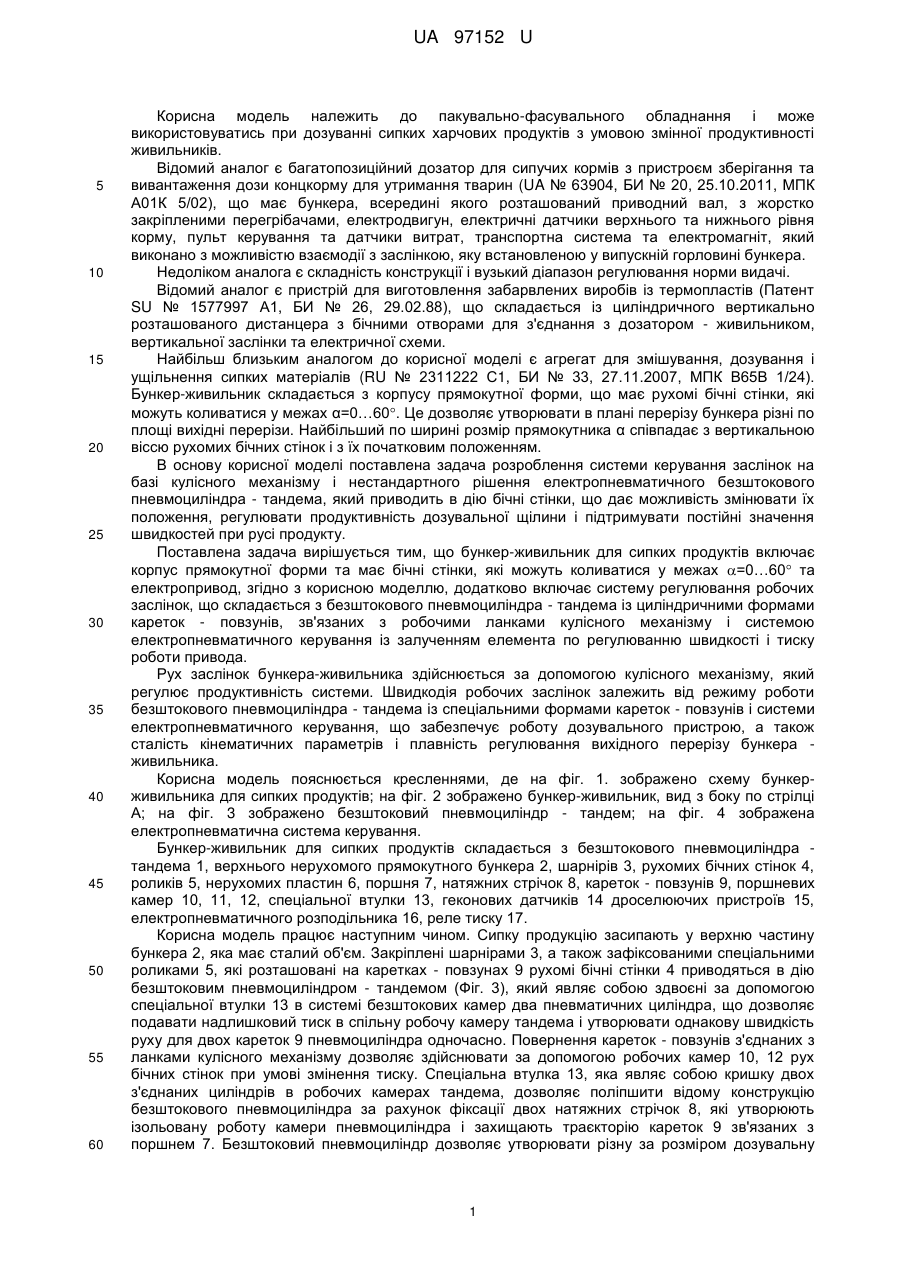

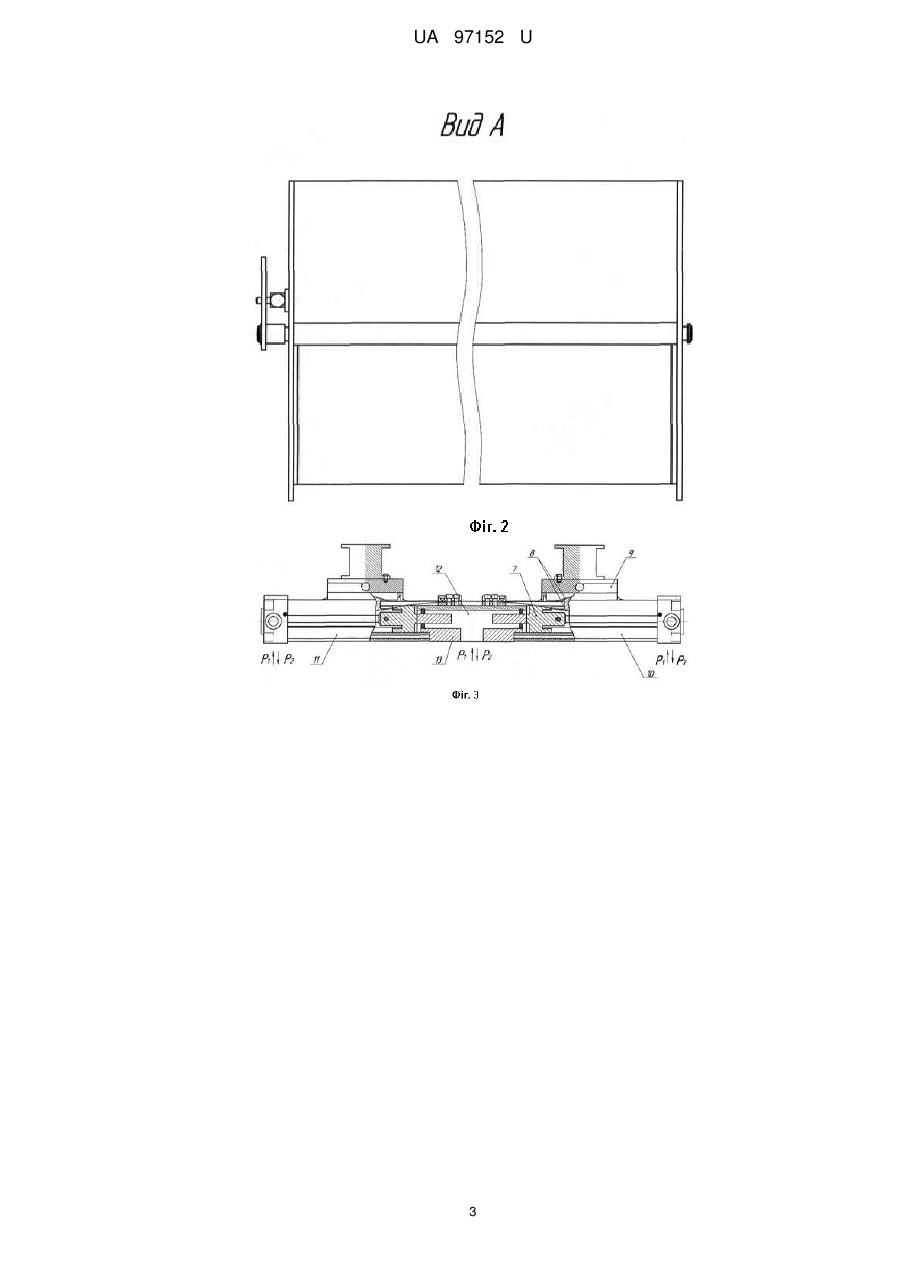

Реферат: Бункер-живильник для сипких продуктів включає корпус прямокутної форми та має бічні стінки, які можуть коливатися у межах =0…60, та електропривод. Додатково включає систему регулювання робочих заслінок, що складається з безштокового пневмоциліндра - тандема із циліндричними формами кареток - повзунів. Повзуни зв'язані з робочими ланками кулісного механізму і системою електропневматичного керування із залученням елемента по регулюванню швидкості і тиску роботи привода. UA 97152 U (54) БУНКЕР-ЖИВИЛЬНИК ДЛЯ СИПКИХ ПРОДУКТІВ UA 97152 U UA 97152 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пакувально-фасувального обладнання і може використовуватись при дозуванні сипких харчових продуктів з умовою змінної продуктивності живильників. Відомий аналог є багатопозиційний дозатор для сипучих кормів з пристроєм зберігання та вивантаження дози концкорму для утримання тварин (UA № 63904, БИ № 20, 25.10.2011, МПК А01К 5/02), що має бункера, всередині якого розташований приводний вал, з жорстко закріпленими перегрібачами, електродвигун, електричні датчики верхнього та нижнього рівня корму, пульт керування та датчики витрат, транспортна система та електромагніт, який виконано з можливістю взаємодії з заслінкою, яку встановленою у випускній горловині бункера. Недоліком аналога є складність конструкції і вузький діапазон регулювання норми видачі. Відомий аналог є пристрій для виготовлення забарвлених виробів із термопластів (Патент SU № 1577997 А1, БИ № 26, 29.02.88), що складається із циліндричного вертикально розташованого дистанцера з бічними отворами для з'єднання з дозатором - живильником, вертикальної заслінки та електричної схеми. Найбільш близьким аналогом до корисної моделі є агрегат для змішування, дозування і ущільнення сипких матеріалів (RU № 2311222 С1, БИ № 33, 27.11.2007, МПК В65В 1/24). Бункер-живильник складається з корпусу прямокутної форми, що має рухомі бічні стінки, які можуть коливатися у межах α=0…60. Це дозволяє утворювати в плані перерізу бункера різні по площі вихідні перерізи. Найбільший по ширині розмір прямокутника α співпадає з вертикальною віссю рухомих бічних стінок і з їх початковим положенням. В основу корисної моделі поставлена задача розроблення системи керування заслінок на базі кулісного механізму і нестандартного рішення електропневматичного безштокового пневмоциліндра - тандема, який приводить в дію бічні стінки, що дає можливість змінювати їх положення, регулювати продуктивність дозувальної щілини і підтримувати постійні значення швидкостей при русі продукту. Поставлена задача вирішується тим, що бункер-живильник для сипких продуктів включає корпус прямокутної форми та має бічні стінки, які можуть коливатися у межах =0…60 та електропривод, згідно з корисною моделлю, додатково включає систему регулювання робочих заслінок, що складається з безштокового пневмоциліндра - тандема із циліндричними формами кареток - повзунів, зв'язаних з робочими ланками кулісного механізму і системою електропневматичного керування із залученням елемента по регулюванню швидкості і тиску роботи привода. Рух заслінок бункера-живильника здійснюється за допомогою кулісного механізму, який регулює продуктивність системи. Швидкодія робочих заслінок залежить від режиму роботи безштокового пневмоциліндра - тандема із спеціальними формами кареток - повзунів і системи електропневматичного керування, що забезпечує роботу дозувального пристрою, а також сталість кінематичних параметрів і плавність регулювання вихідного перерізу бункера живильника. Корисна модель пояснюється кресленнями, де на фіг. 1. зображено схему бункерживильника для сипких продуктів; на фіг. 2 зображено бункер-живильник, вид з боку по стрілці А; на фіг. 3 зображено безштоковий пневмоциліндр - тандем; на фіг. 4 зображена електропневматична система керування. Бункер-живильник для сипких продуктів складається з безштокового пневмоциліндра тандема 1, верхнього нерухомого прямокутного бункера 2, шарнірів 3, рухомих бічних стінок 4, роликів 5, нерухомих пластин 6, поршня 7, натяжних стрічок 8, кареток - повзунів 9, поршневих камер 10, 11, 12, спеціальної втулки 13, геконових датчиків 14 дроселюючих пристроїв 15, електропневматичного розподільника 16, реле тиску 17. Корисна модель працює наступним чином. Сипку продукцію засипають у верхню частину бункера 2, яка має сталий об'єм. Закріплені шарнірами 3, а також зафіксованими спеціальними роликами 5, які розташовані на каретках - повзунах 9 рухомі бічні стінки 4 приводяться в дію безштоковим пневмоциліндром - тандемом (Фіг. 3), який являє собою здвоєні за допомогою спеціальної втулки 13 в системі безштокових камер два пневматичних циліндра, що дозволяє подавати надлишковий тиск в спільну робочу камеру тандема і утворювати однакову швидкість руху для двох кареток 9 пневмоциліндра одночасно. Повернення кареток - повзунів з'єднаних з ланками кулісного механізму дозволяє здійснювати за допомогою робочих камер 10, 12 рух бічних стінок при умові змінення тиску. Спеціальна втулка 13, яка являє собою кришку двох з'єднаних циліндрів в робочих камерах тандема, дозволяє поліпшити відому конструкцію безштокового пневмоциліндра за рахунок фіксації двох натяжних стрічок 8, які утворюють ізольовану роботу камери пневмоциліндра і захищають траєкторію кареток 9 зв'язаних з поршнем 7. Безштоковий пневмоциліндр дозволяє утворювати різну за розміром дозувальну 1 UA 97152 U 5 10 15 щілину пристрою для подачі сипкої продукції, а також змінювати її розміри в горизонтальному напрямку. При цьому утворюється кут α між рухомими стінками і нерухомими пластинами 6 бункера-живильник. Безштоковий пневмоциліндр - тандем керується електропневматичною схемою (Фіг. 4), яка передбачає застосування двох геконових датчиків 14 ряду дроселюючих пристроїв 15 для зміни швидкості характерних робочих бічних стінок і електропневматичного розподільника (5/3) 16 з перекритими лініями в серединній позиції, що дозволяє зупиняти бічні стінки на проміжному ході. Наявність електропневматичного реле тиску 17 дозволить регулювати тиск в робочих камерах тандема, що забезпечить надійність робочої системи, при аварійній ситуації. Таке конструктивне виконання бункера-живильника із запропонованою конструкцією безштокового пневмоциліндра - тандема, дозволить зменшити габаритні розміри конструкції на діючому обладнанні, підвищити гнучкість дозуючого системи живильника за рахунок змінної продуктивності, а також дозволить знизити витрати енергоресурсів (стиснене повітря) порівняно з існуючими електропневматичними системами керування за рахунок нової конструкції пневмоциліндра - тандема. Запропонована електропневматична система керування є швидкопереналагоджувальною за швидкістю і тиском порівняно з існуючими аналогами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Бункер-живильник для сипких продуктів, що включає корпус прямокутної форми та має бічні стінки, які можуть коливатися у межах =0…60, та електропривод, який відрізняється тим, що додатково включає систему регулювання робочих заслінок, що складається з безштокового пневмоциліндра - тандема із циліндричними формами кареток - повзунів, зв'язаних з робочими ланками кулісного механізму і системою електропневматичного керування із залученням елемента по регулюванню швидкості і тиску роботи привода. 2 UA 97152 U 3 UA 97152 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
