Спосіб і пристрій для дозованого розвантаження від дрібно- до грубозернистої твердої речовини або суміші твердих речовин із накопичувального бункера
Формула / Реферат
1. Спосіб дозованого розвантаження від дрібно- до грубозернистої твердої речовини або суміші твердих речовин із накопичувального бункера з пристроєм для утворення псевдозрідженого шару в області вивантаження або ж у дозуючій камері накопичувального бункера, який відрізняється тим, що в області дна дозуючої камери вводять газ для утворення розпушуючого тверду речовину псевдозрідженого шару, і додатково вводять газ через вихрові форсунки для приведення псевдозрідженого шару в обертання, при цьому тверду речовину з дозуючої камери відводять донизу у напрямку дії сили тяжіння.
2. Спосіб за п. 1, який відрізняється тим, що утворюючий завихрення газовий потік уводять тангенціально або під кутом до стінки дозуючого бункера й/або під кутом до горизонтальної площини.
3. Спосіб за п. 2, який відрізняється тим, що тангенціальний кут установлюють у діапазоні між 0 і 80°, а вказаний кут до горизонтальної площини установлюють у діапазоні між 0 і 45°.
4. Спосіб за будь-яким із попередніх пунктів, який відрізняється тим, що за рахунок подачі газу у поперечному перерізі псевдозрідженої області дозуючого бункера досягають швидкість, яка від 0,5 до 10 разів більше, ніж мінімальна швидкість псевдозрідження твердої речовини, переважно від 1 до 5 разів.
5. Пристрій для дозованого розвантаження від дрібно- до грубозернистої твердої речовини або сумішей твердої речовини із дозуючого бункера (1) щонайменше з однією дозуючою камерою, яка розташована внизу у напрямку дії сили тяжіння, з призначеними для утворення псевдозрідженого шару газопідвідними отворами у дні камери, який відрізняється тим, що поряд із газопідвідними отворами, призначеними для забезпечення псевдозрідження, він містить додаткові вихрові форсунки (7), для подачі потоку газу до дозуючої камери (4), і спрямований донизу у напрямку сили тяжіння випускний отвір (12).
6. Пристрій за п. 5, який відрізняється тим, що вихрові форсунки (7) встановлені пронизуючим чином у циліндричній стінці дозуючої камери (4) і/або у дні (8) камери псевдозрідження.
7. Пристрій за п. 5 або 6, який відрізняється тим, що вихрові форсунки (7) мають тангенціальний вихід газового потоку або розташований під кутом щодо стінки камери й/або розташований під кутом щодо горизонтальної площини, при цьому відповідний кут перебуває у діапазоні між 0 і 80°.
8. Пристрій за будь-яким з пп. 5-7, який відрізняється тим, що дозуючий бункер (1) в області дна оснащений щонайменше двома дозуючими камерами (4).
9. Пристрій за будь-яким з пп. 5-8, який відрізняється тим, що дно (8) дозуючої камери виконане лійкоподібним із кутом нахилу від 0 до 60°, переважно від 10 до 20° щодо горизонтальної площини.
Текст

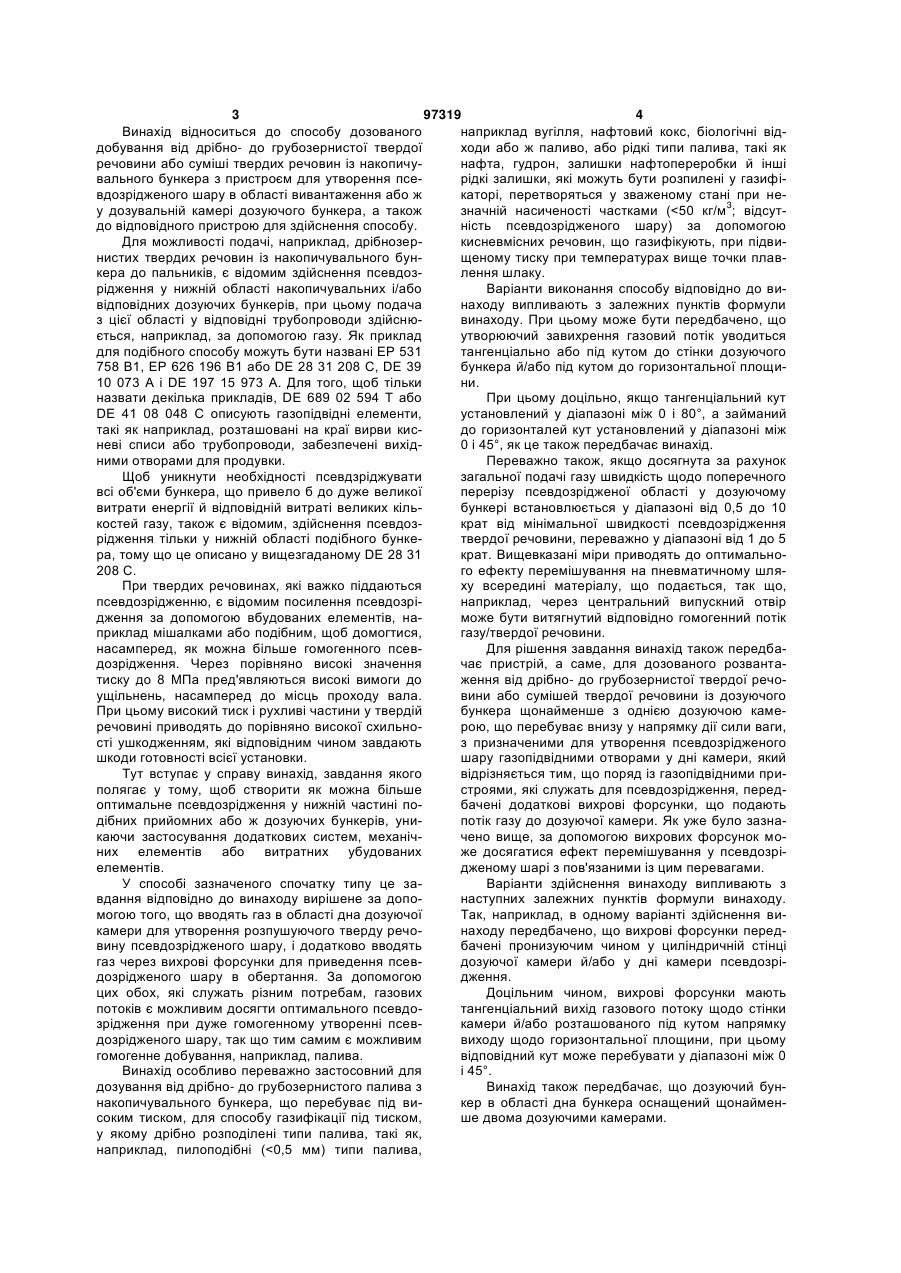

1. Спосіб дозованого розвантаження від дрібно- до грубозернистої твердої речовини або суміші твердих речовин із накопичувального бункера з пристроєм для утворення псевдозрідженого шару в області вивантаження або ж у дозуючій камері накопичувального бункера, який відрізняється тим, що в області дна дозуючої камери вводять газ для утворення розпушуючого тверду речовину псевдозрідженого шару, і додатково вводять газ через вихрові форсунки для приведення псевдозрідженого шару в обертання, при цьому тверду речовину з дозуючої камери відводять донизу у напрямку дії сили тяжіння. 2. Спосіб за п. 1, який відрізняється тим, що утворюючий завихрення газовий потік уводять тангенціально або під кутом до стінки дозуючого бункера й/або під кутом до горизонтальної площини. 3. Спосіб за п. 2, який відрізняється тим, що тангенціальний кут установлюють у діапазоні між 0 і 80°, а вказаний кут до горизонтальної площини установлюють у діапазоні між 0 і 45°. 4. Спосіб за будь-яким із попередніх пунктів, який відрізняється тим, що за рахунок подачі газу у 2 (19) 1 3 97319 4 Винахід відноситься до способу дозованого наприклад вугілля, нафтовий кокс, біологічні віддобування від дрібно- до грубозернистої твердої ходи або ж паливо, або рідкі типи палива, такі як речовини або суміші твердих речовин із накопичунафта, гудрон, залишки нафтопереробки й інші вального бункера з пристроєм для утворення псерідкі залишки, які можуть бути розпилені у газифівдозрідженого шару в області вивантаження або ж каторі, перетворяться у зваженому стані при не3 у дозувальній камері дозуючого бункера, а також значній насиченості частками (
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod and device for metered removal of fine to coarse-grained solid matter or solid matter mixture from storage container
Автори англійськоюHamel, Stefan, Kuske Eberhard
Назва патенту російськоюСпособ и устройство для дозированной разгрузки от мелко- до крупнозернистого твердого вещества или смеси твердых веществ из накопительного бункера
Автори російськоюХамель Штефан, Куске Эберхард
МПК / Мітки
МПК: B01J 8/08, B01J 8/18, B65D 88/72, B65D 88/28
Мітки: суміші, речовин, спосіб, накопичувального, твердих, твердої, речовини, дрібної, дозованого, розвантаження, грубозернистої, пристрій, бункера
