Пристрій для безперервного отримання рідкої суміші з твердих та рідких речовин

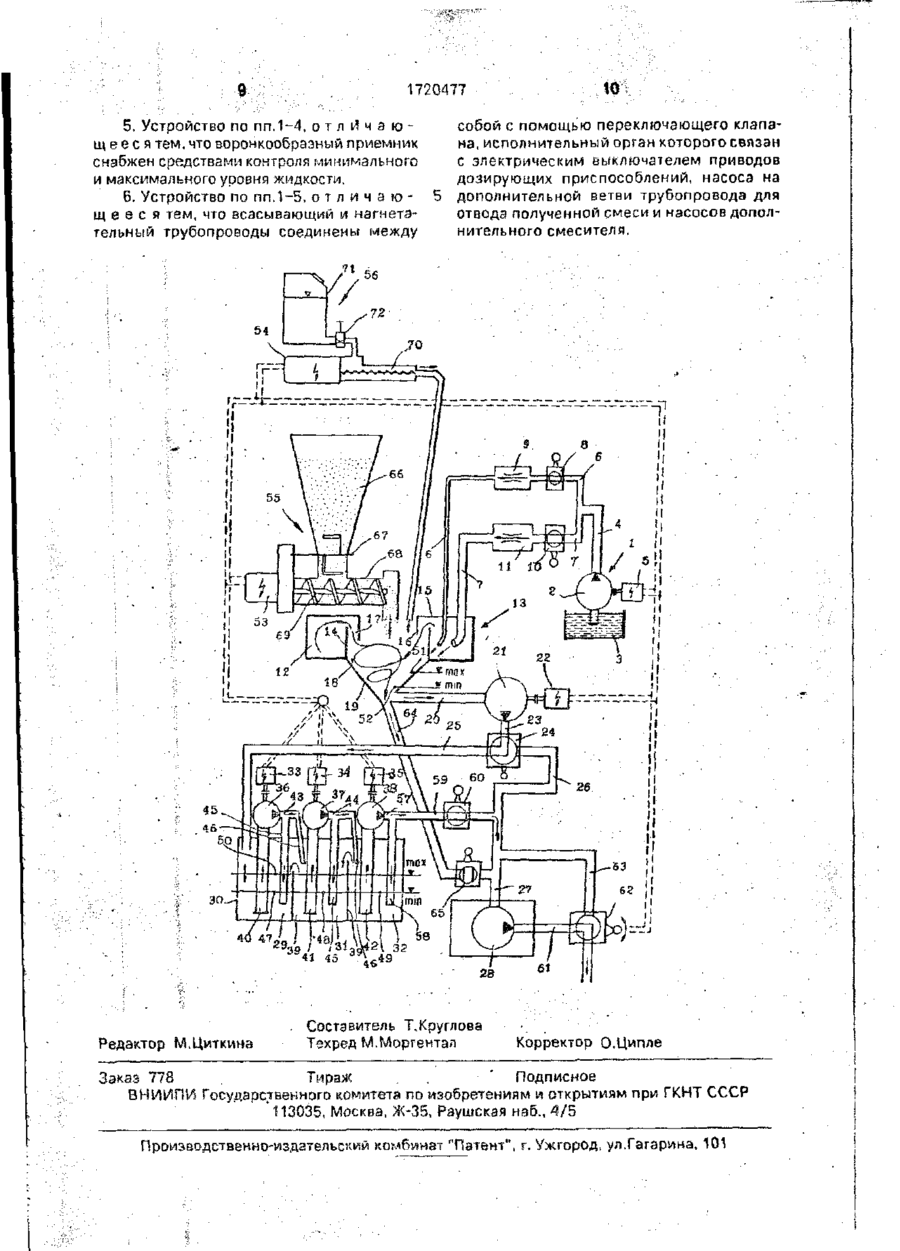

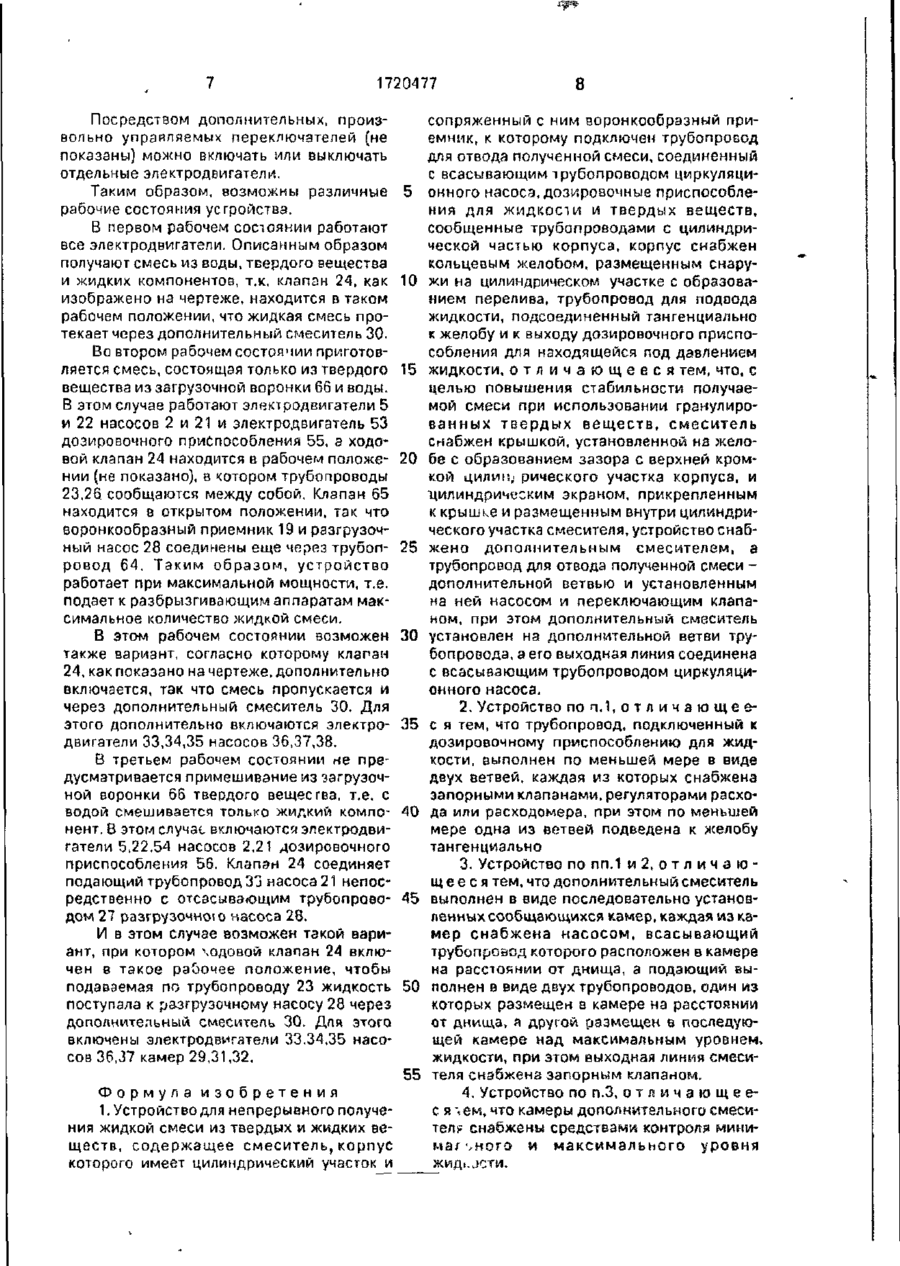

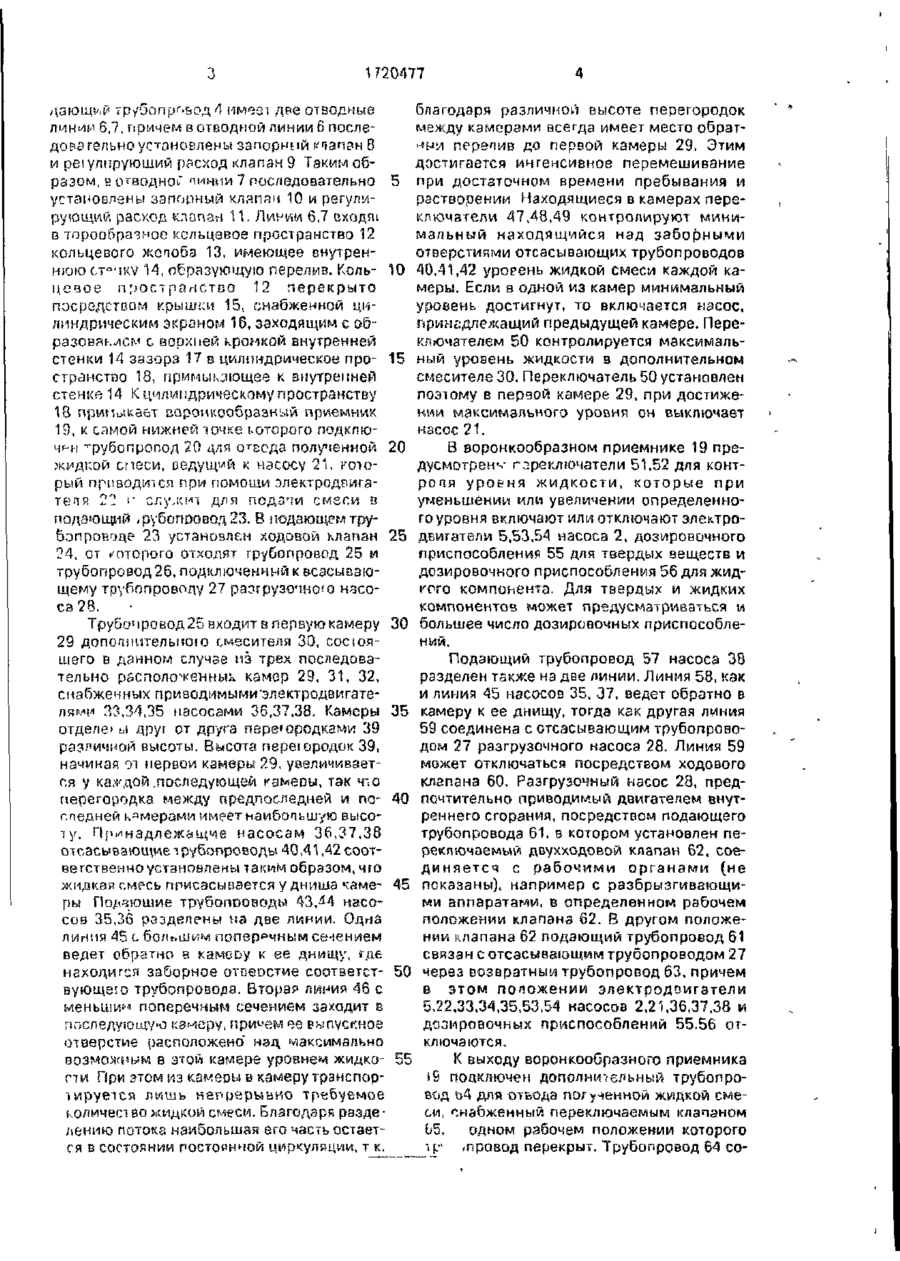

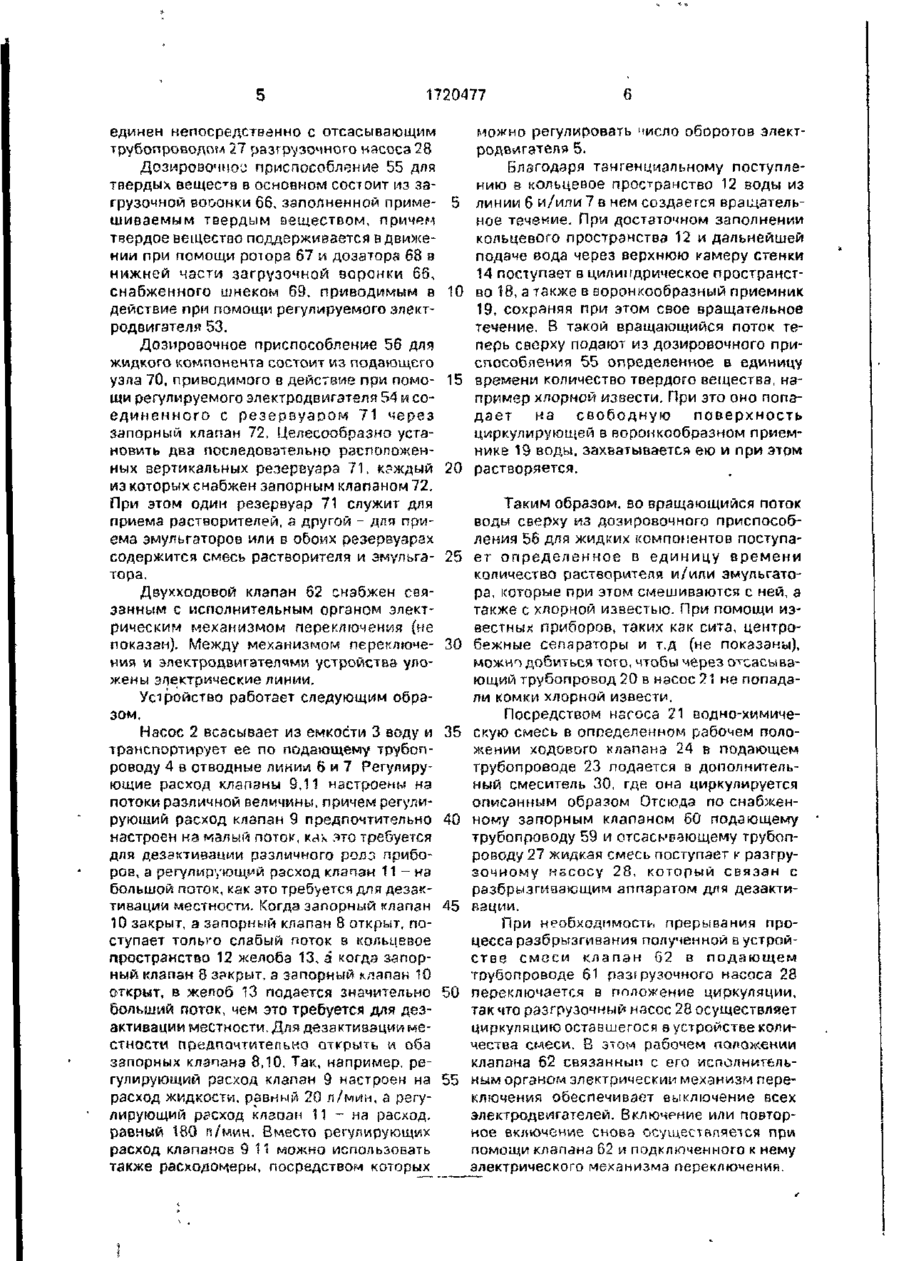

Объектом изобретения является устройство для непрерывного получения жидкой смеси из твердых и жидких веществ, которая преимущественно используется для дезактивации местности или различного рода приборов. Оно обеспечивает повышение стабильности смеси при использовании гранулированныхтвердых веществ. Устройство содержит смеситель, выполненный в виде кольцевого желоба с образующей перелив внутренней стенкой, дозировочное приспо Изобретение относится к технологии получения смесей из веществ различных консистенций, в частности к устройствам для непрерывного получения жидкой смеси из твердых и жидких веществ, которая используется преимущественно для дезактивации местности или различного рода приборов. Целью изобретения является повышение стабильности получаемой смеси при ис собление для находящейся под давлением, жидкости, к выходу которого подключен по меньшей мере один ведущий к смесителю трубопровод, дозировочные приспособления для жидких веществ и зернистого или комкового водорастворимого вещества, к выходам которых подключены трубопроводы, ведущие к смесителю, и трубопровод для отвода полученной жидкой смеси, подключенный к всасывающему трубопроводу разгрузочного насоса. Крышка смесителя снабжена цилиндрическим экраном, заходящим в примыкающее к внутренней стенке цилиндрическое пространство с образованием зазора с верхней кромкой внутренней стенки. К нижней кромке внутренней стенки примыкает воронкообразный приемник, к которому подключен трубопровод для отвода полученной жидкой смеси, причем подключенный к выходу дозировочного приспособления для находящейся под давлением жидкости трубопровод входит в кольцевое пространство, а подключенные к выходам дозирующих приспособлений для жидких веществ и зернистого или комкового водорастворимого твердою вещества трубопроводы - к цилиндрическому пространству, 5 з.п. ф-лы, 1 ил. пользовании гранулированных твердых веществ. На чертеже изображено предлагаемое устройство. Дозировочное приспособление 1 для находящейся под давлением жидкой смеси, например воды, имеет насос 2, который подсасывает жидкость из емкое і її З и подает ее в подающий трубопровод А. Насос 2 приводится при помощи электродвигателя 5. По ел С о W 1720477 дающей трубопровод 4 имесі две отводные линии 6,7, причем в отводной линии 6 последовательно установлены запорный спапзн8 и реіулпруюший расход клапан 9 Таким образом, в отводноь" пинии 7 последовательно 5 установлены запорный клапан 10 и регулирующий расход клапан 11. Линии 6,7 входт в торообразнос кольцевое пространство 12 кольцевого жспоба 13, юнеющее внутреннюю сто1!ку 14, образующую перелив. Коль- 10 І і, є в о е пространство 12 п е р е к р ы т о посредством крышки 15, снабженной цилиндрическим экраном 16, заходящим с образовало 1 с верхней кройкой внутренней стенки 14 зазора 17 в цилиндрическое про- 15 странство 18, примыкающее к внутренней стенке 14 К цилиндрическому пространству 18 принимает воронкообразный приемник 19, к самой нижней точке которого подключен трубопропод 20 для отвода полученной 20 жидкой спеси, ведущей к насосу 21, который приводится при помощи электродвигатепя 2? г служит для подачи смеси в подающий .рубопоовод23. В подающем трубопроводе 23 установлен ходовой клапан 25 24, от которого отходят трубопровод 25 и трубопровод 26, подключенный к всасывающему трубопроводу 27 разгрузочного нзео благодаря различной высоте перегородок между камерами всегда имеет место обратный перепив до первой камеры 29. Этим достигается интенсивное перемешивание при достаточном времени пребывания и растворении Находящиеся в камерах переключатели 47,48,49 контролируют минимальный находящейся над заборными отверстиями отсасывающих трубопроводов 40,41,42 уровень жидкой смеси каждой камеры. Если в одной из камер минимальный уровень достигнут, то включается насос, принадлежащий предыдущей камере. Переключателем 50 контролируется максимальный уровень жидкости в дополнительном смесителе 30. Переключатель 50 установлен поэтому в первой камере 29, при достижении максимального уровня он выключает насос 21. В воронкообразном приемнике 19 предусмотрена- гореключатели 51,52 для контропя уровня жидкости, которые при уменьшении или увеличении определенного уровня включают или отключают электродвигатели 5,53,54 насоса 2, дозировочного приспособления 55 для твердых веществ и дозировочного приспособления 56 для жидКРГО компонента. Для твердых и жидких компонентов может предусматриваться w Трубочровод 2ь входит в первую камеру 30 большее число дозировочных приспособлений. 29 дополнительною смесителя 30, сосюяшего в данном случае из трех последоваПодающий трубопровод 57 насоса 38 тельно расположенные камер 29, 31, 32, разделен также на две линии. Линия 58, как снабженных приводимыми'электродвигатеи линия 45 насосов 35, 37, ведет обратно в лями 33,34,35 насосами 36,37,38. Камеры 35 камеру к ее днищу, тогда как другая линия отделе» ы друг от друга пере!ородкэми 39 59 соединена с отсасывающим трубопроворазличной высоты. Высота пєреїородок 39, дом 27 разгрузочного насоса 28. Линия 59 начиная гл первой камеры 29, увеличиваетможет отключаться посредством ходового ся у каждой .последующей гзмеоы, так ч-.о клапана 60, Разгрузочный насос 28, предперегородка между предпоследней и попочтительно приводимый двигатепем внутспедней камерами имеет иаибопьшую высореннего сгорания, посредством подающего ту. Принадлежащие насосам 36,37,38 трубопровода 61. в котором установлен пеотсасывающие трубопроводы 40,41,42 соотреключаемый двухходовой клапан 62, соеветственно установлены таким образом, чго диняется с рабочими органами (не жидкая смесь присасывается у дниша камепоказаны), например с разбрызгивающиры По^зюшие трубопроводы 43,-М насоми аппаратами, в определенном рабочем сов 35,36 разделены из две линии. Одна положении клапана 62. В другом положелиния 45 с болыиим поперечным селением нии клапана 62 подающий трубопровод 61 ведет обратно в камеоу к ее днищу, где связан с отсасывающим трубопроводом 27 находится заборное отсеостие соответстчерез возвратный трубопровод 63, причем вующею трубопровода. Вторая линия 46 с в этом положении электродвигатели меньши" поперечным сечением заходит в 5,22,33,34,35,53,54 насосов 2,21,36,37,38 и последующую камеру, примем ее выпускное дозировочных приспособлений 55.56 ототверстие расположено" над максимально ключаются. возможным в этой камере уровнем жидкоК выходу воронкообразного приемника сти При этом кз камеры в камеру транспорs9 подключен дополнительный трубопротируется лишь непрерывно требуемое вод D4 ДЛЯ отьода по^ ученной жидкой смеколичесі so жидкой смеси. Благодаря раэде ем, сна&женный переключаемым клапаном лению потока наибольшая его часть остает05, одном рабочем положении которого ся в состоянии постоянной циркуляции, т к. Н" 'Провод перекрыт. Трубопровод 64 со 1720-177 единен непосредственно с отсасывающим трубопроводом 27 разгрузочного насоса 28 Дозировочной приспособление 55 для твердых вещеста в основном состоит из загрузочной вооонки 66, заполненной примешиваемым твердым веществом, причем твердое вещество поддерживается в движении при помощи ротора 67 и дозатора 68 в нижней части загрузочной воронки 66, снабженного шнеком 69, приводимым в действие при помощи регулируемого электродвигателя 53. Дозировочное приспособление 56 для жидкого компонента состоит из подающего узла 70, приводимого в действие при помощи регулируемого электродвигателя 54 и соединенного с резервуаром 71 через запорный клапан 72. Целесообразно установить два последовательно расположенных вертикальных резервуара 71, к?ждый из которых снабжен запорным клапаном 72. При этом один резервуар 71 служит для приема растворителей, з другой - для приема эмульгаторов или в обоих резервузрах содержится смесь растворителя и эмульгэтора. Двухходовой клапан 62 снабжен связанным с исполнительным органом электрическим механизмом переключения (не показан). Между механизмом переключения и электродвигателями устройства уложены электрические линии. Устройство работает следующим образом. Насос 2 всасывает из емкости 3 воду и транспортирует ее по подающему трубопроводу 4 в отводные ЛИНИЙ 6 и 7 Регулирующие расход клапаны 9,11 настроены на потоки различной величины, причем регулирующий расход клапзн 9 предпочтительно настроен нэ малый поток, как это требуется для дезактивации различного рояз приборов, а регулирующий расход клапан 11 - иа большой поток, как это требуется для дезактивации местности. Когда запорный клапан 10 закрыт, а запорный клапан 8 открыт, поступает только слабый поток в кольцевое пространство 12 желоба 13, а когда запор" ный клапан 8 закрыт, а запорным клапан 10 открыт, в желоб 13 подается значительно больший поток, чем это требуется для дезактивации местности. Для дезактивации местности предпочтительно открыть и оба запорных клапана 8,10. Так, например, регулирующий расход клапан 9 настроен на расход жидкости, равный 20 л/мин, а регулирующий расход клзааи 11 - на расход, равный 180 п/мин. Вместо регулирующих расход клапанов 9 11 можно использовать также расходомеры, посредством которых 5 10 15 20 25 30 35 40 45 50 55 6 можно регулировать число оборотов электродвигателя 5. Благодаря тангенциальному поступлению в кольцевое пространство 12 воды из линии 6 и/или 7 в нем создается вращательное течение. При достаточном заполнении кольцевого пространства 12 и дальнейшей подаче вода через верхнюю камеру стенки 14 поступает в цилиндрическое пространство 18, а также в воронкообразный приемник 19. сохраняя при этом свое вращательное течение. В такой вращающийся поток теперь сверху подают из дозировочного приспособления 55 определенное в единицу времени количество твердого вещества, например хлорной извести. При это оно попадает иа свободную поверхность циркулирующей в воронкообразном приемнике 19 воды, захватывается ею и при этом растворяется. Таким образом, во вращающийся поток воды сверху ІЛЗ дозировочного приспособления 56 для жидких компонентов поступает определенное в единицу времени количество растворителя и/или эмульгатора, которые при этом смешиваются с ней, а также с хлорной известью. При помощи известных приборов, таких кзк сита, центробежные сепараторы и т.д (не показаны), можно добиться того, чтобы через обсасывающий трубопровод 20 в насос 21 не попадали комки хлорной извести. Посредством нагоса 21 водно-химическую смесь в определенном рабочем положении ходового клапана 24 в подающем трубопроводе 23 подается в дополнительный смеситель 30, где она циркулируется описанным образом Отсюда по снабженному запорным клапаном 60 подающему трубопроводу 59 и отсасывающему трубопроводу 27 жидкая смесь поступает к разгрузочному насосу 28, который связан с разбрызгивающим аппаратом для дезактивации. При необходимость прерывания процесса разбрызгивания полученной в устройстве смеси клапан 62 в подающем трубопроводе 61 разірузочного насоса 28 переключается в положение циркуляции, так что разгрузочный насос 28 осуществляет циркуляцию оставшегося а устройстве количества смеем. В этом рабочем положении клапана 62 связанным с его исполнительным органом электрический механизм переключения обеспечивает выключение всех электродвигателей. Включение или повторное включение снова осуществляется при помощи клапана 62 \л подключенного к нему электрического механизма переключения. 1720477 Посредством дополнительных, произвольно управляемых переключателей (не показаны) можно включать или выключать отдельные электродвигателе. Таким образом, возможны различные рабочие состояния устройства. В первом рабочем состоянии работают все электродвигатели. Описанным образом получают смесь из воды, твердого вещества и жидких компонентов, т.к. клапан 24, как изображено на чертеже, находится в таком рабочем положении, что жидкая смесь протекает через дополнительный смеситель 30. Во втором рабочем состоячии приготовляется смесь, состоящая только из твердого вещества из загрузочной воронки 66 и воды. В этом случае работают электродвигатели 5 и 22 насосов 2 и 21 и электродвигатель 53 дозировочного приспособления 55, а ходовой клапан 24 находится в рабочем положении (не показано), в котором трубопроводы 23,26 сообщаются между собой. Клапан 65 находится в открытом положении, так что воронкообразный приемник 19 и разгрузочный насос 28 соединены еще через трубопровод 64. Таким образом, устройство работает при максимальной мощности, т.е. подает к разбрызгивающим аппаратам максимальное количество жидкой смеси. В этом рабочем состоянии возможен также вариант, согласно которому клапан 24, как показано на чертеже, дополнительно включается, так что смесь пропускается и через дополнительный смеситель 30. Для этого дополнительно включаются электродвигатели 33,34,35 насосов 36,37,38. В третьем рабочем состоянии не предусматривается примешивание из загрузочной воронки 66 твердого вещества, т.е. с водой смешивается только жидкий компонент. В этом случае включаются электродвигатели 5,22,54 насосов 2,21 дозировочного приспособления 56. Клапан 24 соединяет подающий трубопровод 33 насоса 21 непосредственно с отсасывающим трубопроводом 27 разгрузочною насоса 28. И в этом случае возможен такой вариант, при котором ходовой клапан 24 включен в такое рэ&очее положение, чтобы подаваемая по трубопроводу 23 жидкость поступала к разгрузочному насосу 28 через дополнительный смеситель 30. Дпя этого включены электродвигатели 33.34,35 насосов 36,37 камер 29,31,32. Формула изобретения 1. Устройство для непрерывного получения жидкой смеси из твердых и жидких веществ, содержащее смеситель, корпус которого имеет цилиндрический участок и 5 10 15 20 25 30 35 40 45 50 55 З сопряженный с ним воронкообразный приемник, к которому подключен трубопровод для отвода полученной смеси, соединенный с всасывающим трубопроводом циркуляциокного насоса, дозировочные приспособления для жидкости и твердых веществ, сообщенные трубопроводами с цилиндрической частью корпуса, корпус снабжен кольцевым желобом, размещенным снаружи на цилиндрическом участке с образованием перелива, трубопровод для подоода жидкости, подсоединенный тангенциально к желобу и к выходу дозировочного приспособления для находящейся под давлением жидкости, о т л и ч а ю щ е е с я тем, что, с целью повышения стабильности получаемой смеси при использовании гранулированных твердых веществ, смеситель снабжен крышкой, установленной на желобе с образованием зазора с верхней кромкой цилип; рического участка корпуса, и цилиндрическим экраном, прикрепленным к крышке и размещенным внутри цилиндрического участка смесителя, устройство снабжено дополнительным смесителем, а трубопровод для отвода полученной смеси дополнительной ветвью и установленным на ней насосом и переключающим клапаном, при этом дополнительный смеситель установлен на дополнительной ветви трубопровода, а его выходная линия соединена с всасывающим трубопроводом циркуляционного насоса. 2. Устройство п о п . і . о т л и ч з ю щ е е с я тем, что трубопровод, подключенный к дозировочному приспособлению для жидкости, выполнен по меньшей мере в виде двух ветвей, каждая из которых снабжена запорными клапанами, регуляторами расхода или расходомера, при этом по меньшей мере одна из ветвей подведена к желобу тангенциально 3. Устройство по пп.1 и 2, о т л и ч а ю щееся тем, что дополнительный смеситель вьдполнен в виде последовательно установленных сообщающихся камер, каждая из камер снабжена насосом, всасывающий трубопровод которого расположен в камере на расстоянии от днища, а подающий выполнен в виде двух трубопроводов, один из которых размещен в камере на расстоянии от днища, а другой размещен в последующей камере над максимальным уровнем, жидкости, при этом выходная линия смесителя снабжена запорным клапаном. 4. Устройство по п.З, о т л и ч а ю щ е е с я '
