Вібраційний робочий орган для ущільнення будівельних матеріалів

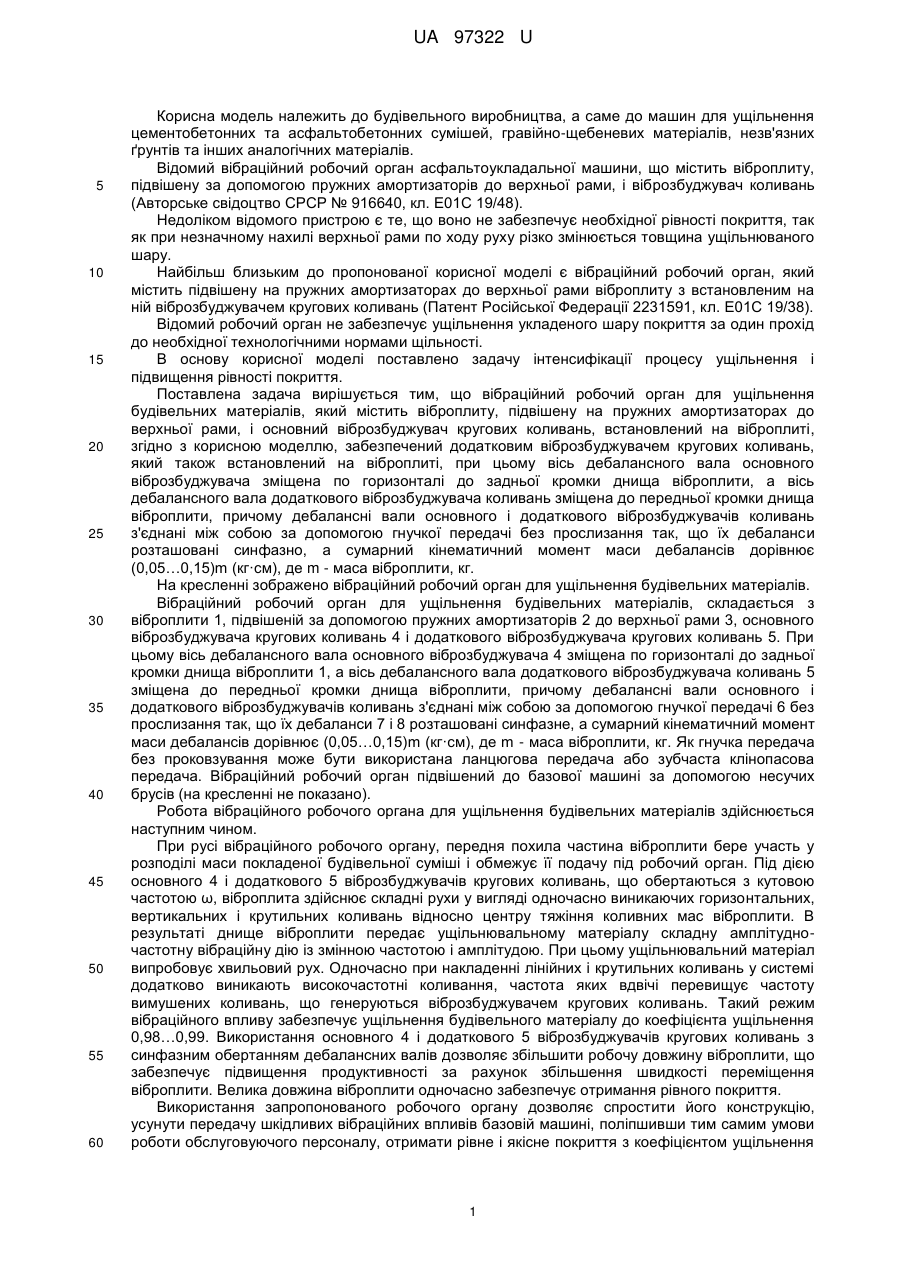

Реферат: Вібраційний робочий орган для ущільнення будівельних матеріалів містить віброплиту, підвішену на пружних амортизаторах до верхньої рами, і основний віброзбуджувач кругових коливань, встановлений на віброплиті. Пристрій оснащений додатковим віброзбуджувачем кругових коливань, який також встановлений на віброплиті. При цьому вісь дебалансного вала основного віброзбуджувача зміщена по горизонталі до задньої кромки днища віброплити, а вісь дебалансного вала додаткового віброзбуджувача коливань зміщена до передньої кромки днища віброплити, причому дебалансні вали основного і додаткового віброзбуджувачів коливань з'єднані між собою за допомогою гнучкої передачі без прослизання так, що їх дебаланси розташовані синфазно, а сумарний кінематичний момент маси дебалансів дорівнює (0,05…0,15)m (кг·см), де m - маса віброплити, кг. UA 97322 U (54) ВІБРАЦІЙНИЙ РОБОЧИЙ ОРГАН ДЛЯ УЩІЛЬНЕННЯ БУДІВЕЛЬНИХ МАТЕРІАЛІВ UA 97322 U UA 97322 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельного виробництва, а саме до машин для ущільнення цементобетонних та асфальтобетонних сумішей, гравійно-щебеневих матеріалів, незв'язних ґрунтів та інших аналогічних матеріалів. Відомий вібраційний робочий орган асфальтоукладальної машини, що містить віброплиту, підвішену за допомогою пружних амортизаторів до верхньої рами, і віброзбуджувач коливань (Авторське свідоцтво СРСР № 916640, кл. Е01С 19/48). Недоліком відомого пристрою є те, що воно не забезпечує необхідної рівності покриття, так як при незначному нахилі верхньої рами по ходу руху різко змінюється товщина ущільнюваного шару. Найбільш близьким до пропонованої корисної моделі є вібраційний робочий орган, який містить підвішену на пружних амортизаторах до верхньої рами віброплиту з встановленим на ній віброзбуджувачем кругових коливань (Патент Російської Федерації 2231591, кл. Е01С 19/38). Відомий робочий орган не забезпечує ущільнення укладеного шару покриття за один прохід до необхідної технологічними нормами щільності. В основу корисної моделі поставлено задачу інтенсифікації процесу ущільнення і підвищення рівності покриття. Поставлена задача вирішується тим, що вібраційний робочий орган для ущільнення будівельних матеріалів, який містить віброплиту, підвішену на пружних амортизаторах до верхньої рами, і основний віброзбуджувач кругових коливань, встановлений на віброплиті, згідно з корисною моделлю, забезпечений додатковим віброзбуджувачем кругових коливань, який також встановлений на віброплиті, при цьому вісь дебалансного вала основного віброзбуджувача зміщена по горизонталі до задньої кромки днища віброплити, а вісь дебалансного вала додаткового віброзбуджувача коливань зміщена до передньої кромки днища віброплити, причому дебалансні вали основного і додаткового віброзбуджувачів коливань з'єднані між собою за допомогою гнучкої передачі без прослизання так, що їх дебаланси розташовані синфазно, а сумарний кінематичний момент маси дебалансів дорівнює (0,05…0,15)m (кг·см), де m - маса віброплити, кг. На кресленні зображено вібраційний робочий орган для ущільнення будівельних матеріалів. Вібраційний робочий орган для ущільнення будівельних матеріалів, складається з віброплити 1, підвішеній за допомогою пружних амортизаторів 2 до верхньої рами 3, основного віброзбуджувача кругових коливань 4 і додаткового віброзбуджувача кругових коливань 5. При цьому вісь дебалансного вала основного віброзбуджувача 4 зміщена по горизонталі до задньої кромки днища віброплити 1, а вісь дебалансного вала додаткового віброзбуджувача коливань 5 зміщена до передньої кромки днища віброплити, причому дебалансні вали основного і додаткового віброзбуджувачів коливань з'єднані між собою за допомогою гнучкої передачі 6 без прослизання так, що їх дебаланси 7 і 8 розташовані синфазне, а сумарний кінематичний момент маси дебалансів дорівнює (0,05…0,15)m (кг·см), де m - маса віброплити, кг. Як гнучка передача без проковзування може бути використана ланцюгова передача або зубчаста клінопасова передача. Вібраційний робочий орган підвішений до базової машині за допомогою несучих брусів (на кресленні не показано). Робота вібраційного робочого органа для ущільнення будівельних матеріалів здійснюється наступним чином. При русі вібраційного робочого органу, передня похила частина віброплити бере участь у розподілі маси покладеної будівельної суміші і обмежує її подачу під робочий орган. Під дією основного 4 і додаткового 5 віброзбуджувачів кругових коливань, що обертаються з кутовою частотою ω, віброплита здійснює складні рухи у вигляді одночасно виникаючих горизонтальних, вертикальних і крутильних коливань відносно центру тяжіння коливних мас віброплити. В результаті днище віброплити передає ущільнювальному матеріалу складну амплітудночастотну вібраційну дію із змінною частотою і амплітудою. При цьому ущільнювальний матеріал випробовує хвильовий рух. Одночасно при накладенні лінійних і крутильних коливань у системі додатково виникають високочастотні коливання, частота яких вдвічі перевищує частоту вимушених коливань, що генеруються віброзбуджувачем кругових коливань. Такий режим вібраційного впливу забезпечує ущільнення будівельного матеріалу до коефіцієнта ущільнення 0,98…0,99. Використання основного 4 і додаткового 5 віброзбуджувачів кругових коливань з синфазним обертанням дебалансних валів дозволяє збільшити робочу довжину віброплити, що забезпечує підвищення продуктивності за рахунок збільшення швидкості переміщення віброплити. Велика довжина віброплити одночасно забезпечує отримання рівного покриття. Використання запропонованого робочого органу дозволяє спростити його конструкцію, усунути передачу шкідливих вібраційних впливів базовій машині, поліпшивши тим самим умови роботи обслуговуючого персоналу, отримати рівне і якісне покриття з коефіцієнтом ущільнення 1 UA 97322 U 0,98…0,99 без застосування додаткових ущільнюючих засобів, розширити технологічні можливості за рахунок укладання та ущільнення покриття за один прохід. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Вібраційний робочий орган для ущільнення будівельних матеріалів, що містить віброплиту, підвішену на пружних амортизаторах до верхньої рами, і основний віброзбуджувач кругових коливань, встановлений на віброплиті, який відрізняється тим, що оснащений додатковим віброзбуджувачем кругових коливань, який також встановлений на віброплиті, при цьому вісь дебалансного вала основного віброзбуджувача зміщена по горизонталі до задньої кромки днища віброплити, а вісь дебалансного вала додаткового віброзбуджувача коливань зміщена до передньої кромки днища віброплити, причому дебалансні вали основного і додаткового віброзбуджувачів коливань з'єднані між собою за допомогою гнучкої передачі без прослизання так, що їх дебаланси розташовані синфазно, а сумарний кінематичний момент маси дебалансів дорівнює (0,05…0,15)m (кг·см), де m - маса віброплити, кг. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
