Робочий орган для ущільнення будівельних матеріалів

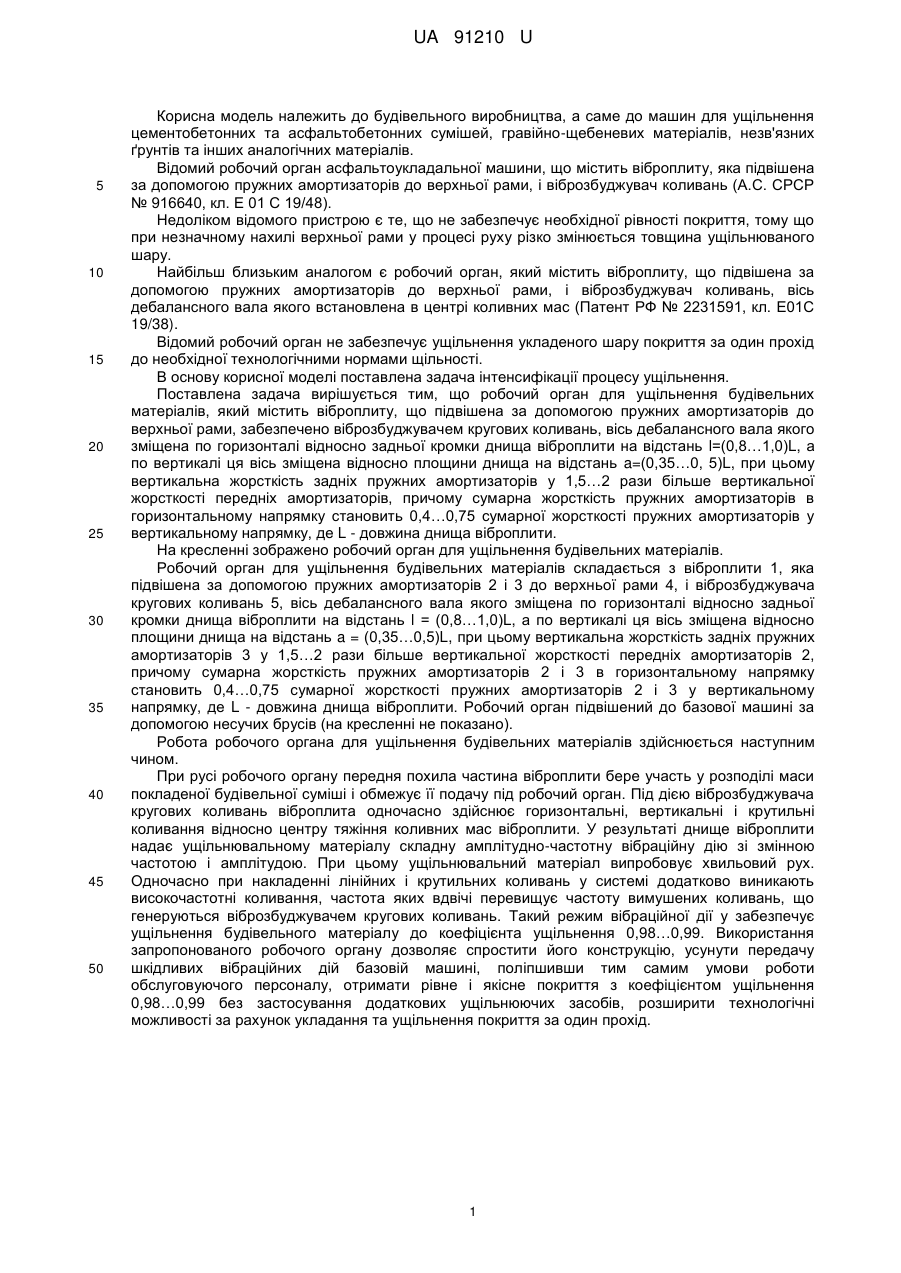

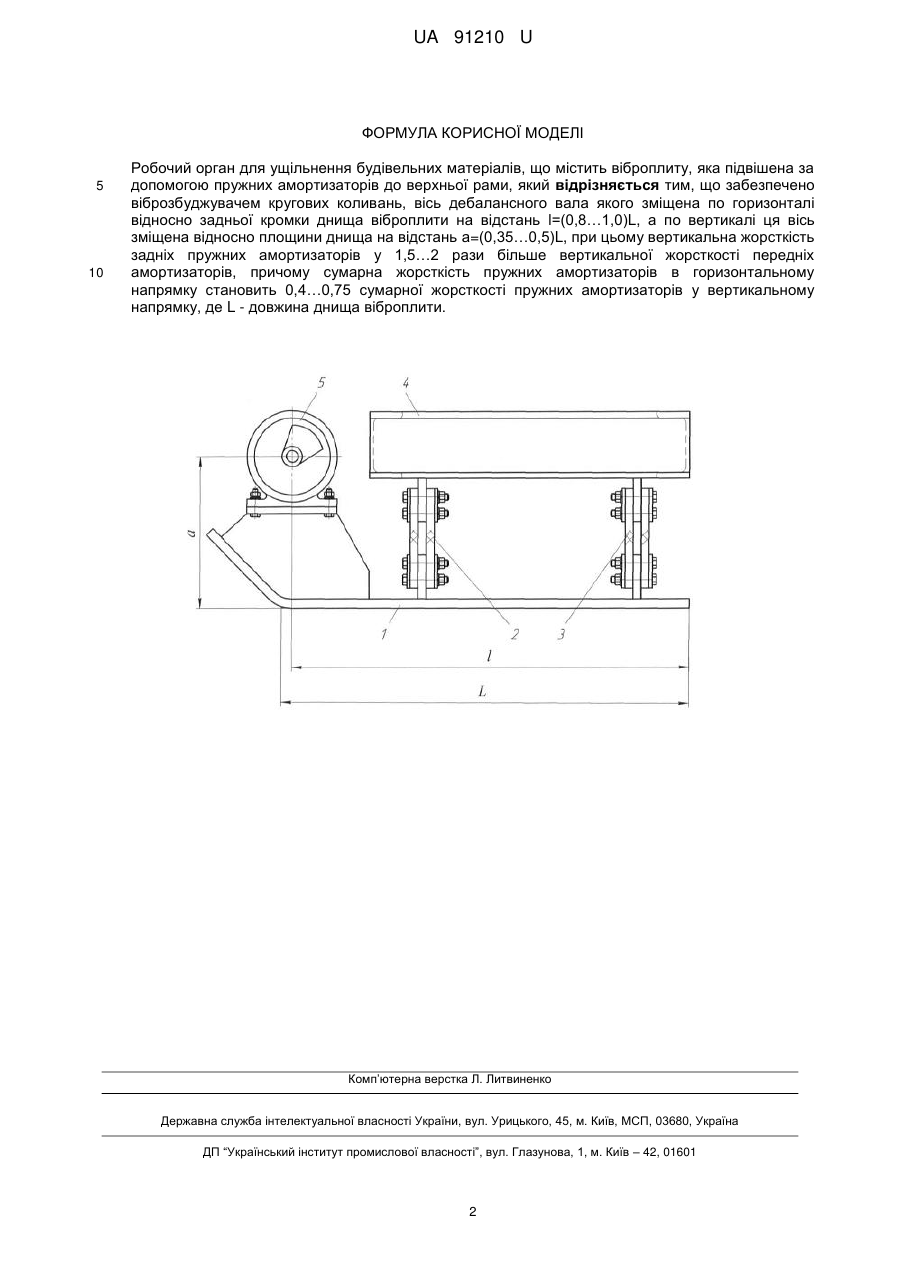

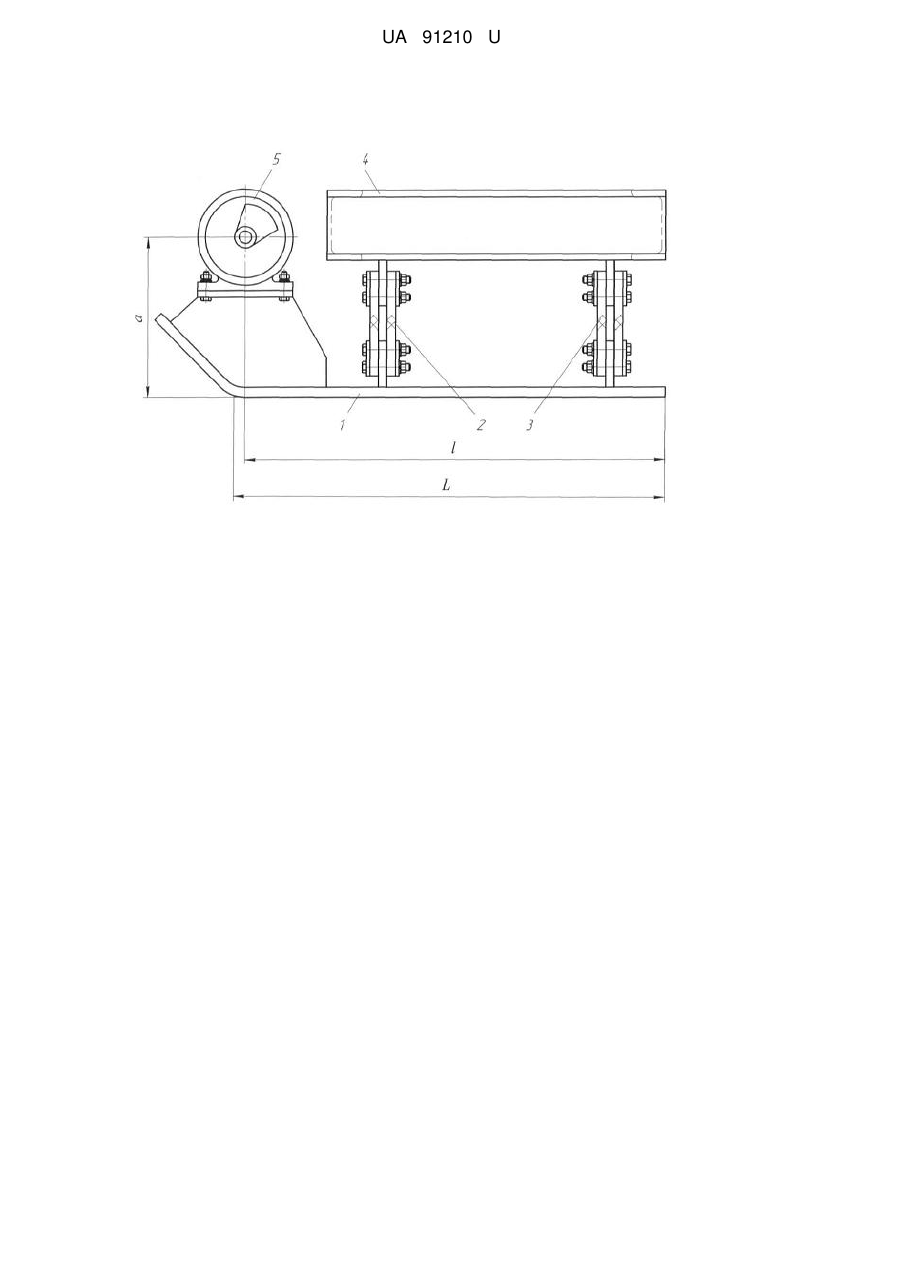

Реферат: UA 91210 U UA 91210 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельного виробництва, а саме до машин для ущільнення цементобетонних та асфальтобетонних сумішей, гравійно-щебеневих матеріалів, незв'язних ґрунтів та інших аналогічних матеріалів. Відомий робочий орган асфальтоукладальної машини, що містить віброплиту, яка підвішена за допомогою пружних амортизаторів до верхньої рами, і віброзбуджувач коливань (А.С. СРСР № 916640, кл. Е 01 С 19/48). Недоліком відомого пристрою є те, що не забезпечує необхідної рівності покриття, тому що при незначному нахилі верхньої рами у процесі руху різко змінюється товщина ущільнюваного шару. Найбільш близьким аналогом є робочий орган, який містить віброплиту, що підвішена за допомогою пружних амортизаторів до верхньої рами, і віброзбуджувач коливань, вісь дебалансного вала якого встановлена в центрі коливних мас (Патент РФ № 2231591, кл. Е01С 19/38). Відомий робочий орган не забезпечує ущільнення укладеного шару покриття за один прохід до необхідної технологічними нормами щільності. В основу корисної моделі поставлена задача інтенсифікації процесу ущільнення. Поставлена задача вирішується тим, що робочий орган для ущільнення будівельних матеріалів, який містить віброплиту, що підвішена за допомогою пружних амортизаторів до верхньої рами, забезпечено віброзбуджувачем кругових коливань, вісь дебалансного вала якого зміщена по горизонталі відносно задньої кромки днища віброплити на відстань l=(0,8…1,0)L, а по вертикалі ця вісь зміщена відносно площини днища на відстань a=(0,35…0, 5)L, при цьому вертикальна жорсткість задніх пружних амортизаторів у 1,5…2 рази більше вертикальної жорсткості передніх амортизаторів, причому сумарна жорсткість пружних амортизаторів в горизонтальному напрямку становить 0,4…0,75 сумарної жорсткості пружних амортизаторів у вертикальному напрямку, де L - довжина днища віброплити. На кресленні зображено робочий орган для ущільнення будівельних матеріалів. Робочий орган для ущільнення будівельних матеріалів складається з віброплити 1, яка підвішена за допомогою пружних амортизаторів 2 і 3 до верхньої рами 4, і віброзбуджувача кругових коливань 5, вісь дебалансного вала якого зміщена по горизонталі відносно задньої кромки днища віброплити на відстань l = (0,8…1,0)L, а по вертикалі ця вісь зміщена відносно площини днища на відстань a = (0,35…0,5)L, при цьому вертикальна жорсткість задніх пружних амортизаторів 3 у 1,5…2 рази більше вертикальної жорсткості передніх амортизаторів 2, причому сумарна жорсткість пружних амортизаторів 2 і 3 в горизонтальному напрямку становить 0,4…0,75 сумарної жорсткості пружних амортизаторів 2 і 3 у вертикальному напрямку, де L - довжина днища віброплити. Робочий орган підвішений до базової машині за допомогою несучих брусів (на кресленні не показано). Робота робочого органа для ущільнення будівельних матеріалів здійснюється наступним чином. При русі робочого органу передня похила частина віброплити бере участь у розподілі маси покладеної будівельної суміші і обмежує її подачу під робочий орган. Під дією віброзбуджувача кругових коливань віброплита одночасно здійснює горизонтальні, вертикальні і крутильні коливання відносно центру тяжіння коливних мас віброплити. У результаті днище віброплити надає ущільнювальному матеріалу складну амплітудно-частотну вібраційну дію зі змінною частотою і амплітудою. При цьому ущільнювальний матеріал випробовує хвильовий рух. Одночасно при накладенні лінійних і крутильних коливань у системі додатково виникають високочастотні коливання, частота яких вдвічі перевищує частоту вимушених коливань, що генеруються віброзбуджувачем кругових коливань. Такий режим вібраційної дії у забезпечує ущільнення будівельного матеріалу до коефіцієнта ущільнення 0,98…0,99. Використання запропонованого робочого органу дозволяє спростити його конструкцію, усунути передачу шкідливих вібраційних дій базовій машині, поліпшивши тим самим умови роботи обслуговуючого персоналу, отримати рівне і якісне покриття з коефіцієнтом ущільнення 0,98…0,99 без застосування додаткових ущільнюючих засобів, розширити технологічні можливості за рахунок укладання та ущільнення покриття за один прохід. 1 UA 91210 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Робочий орган для ущільнення будівельних матеріалів, що містить віброплиту, яка підвішена за допомогою пружних амортизаторів до верхньої рами, який відрізняється тим, що забезпечено віброзбуджувачем кругових коливань, вісь дебалансного вала якого зміщена по горизонталі відносно задньої кромки днища віброплити на відстань l=(0,8…1,0)L, а по вертикалі ця вісь зміщена відносно площини днища на відстань а=(0,35…0,5)L, при цьому вертикальна жорсткість задніх пружних амортизаторів у 1,5…2 рази більше вертикальної жорсткості передніх амортизаторів, причому сумарна жорсткість пружних амортизаторів в горизонтальному напрямку становить 0,4…0,75 сумарної жорсткості пружних амортизаторів у вертикальному напрямку, де L - довжина днища віброплити. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
