Віброімпульсна машина для ущільнення будівельних матеріалів

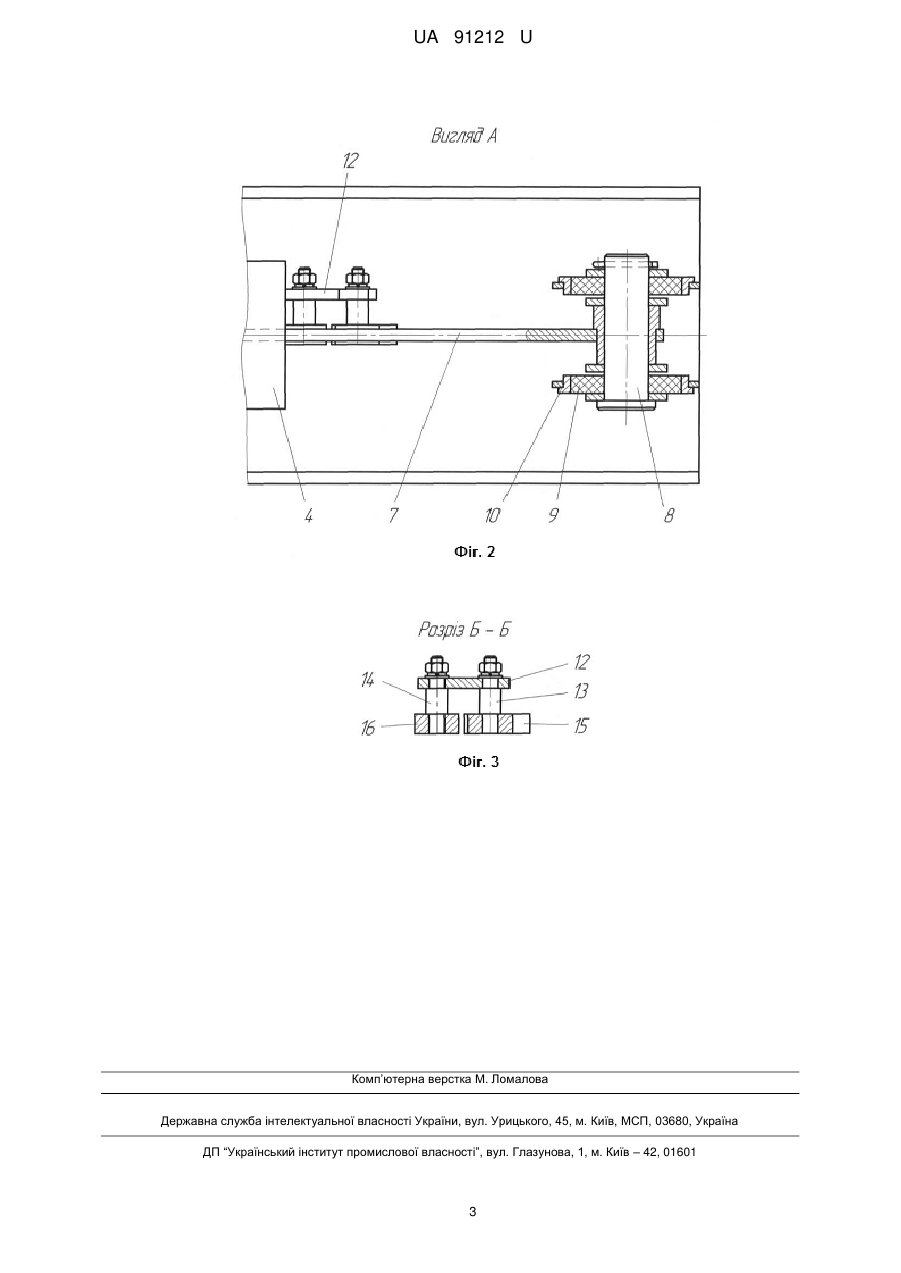

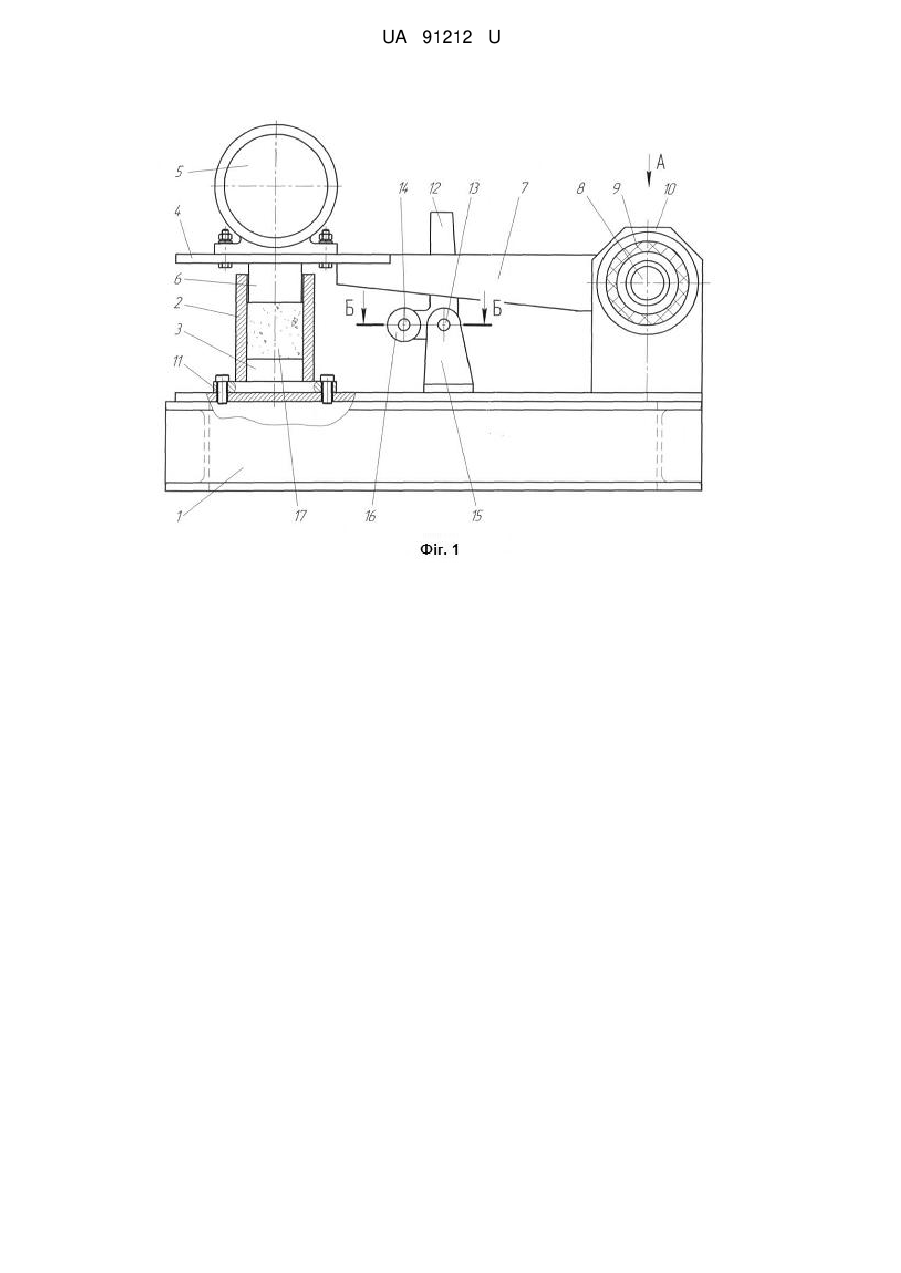

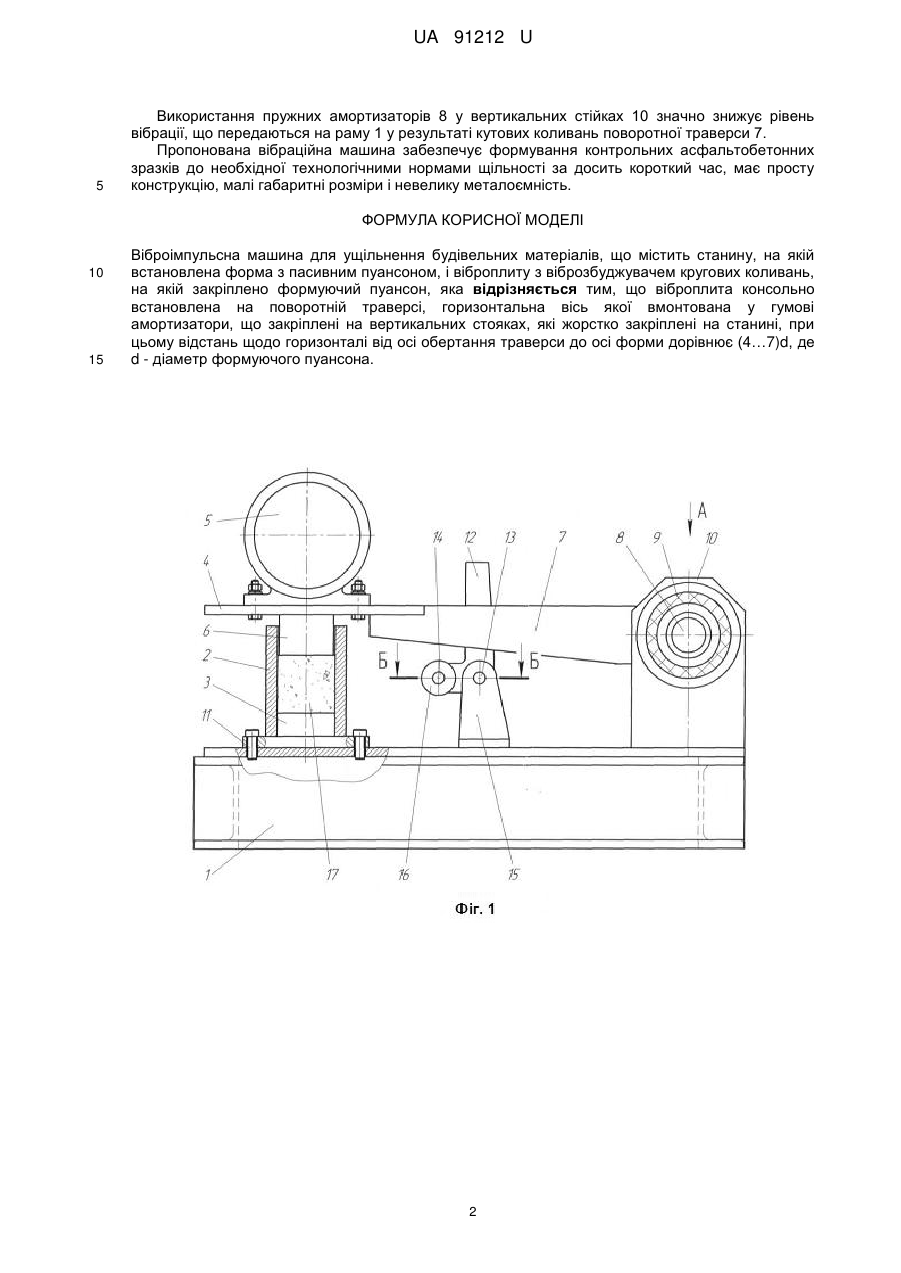

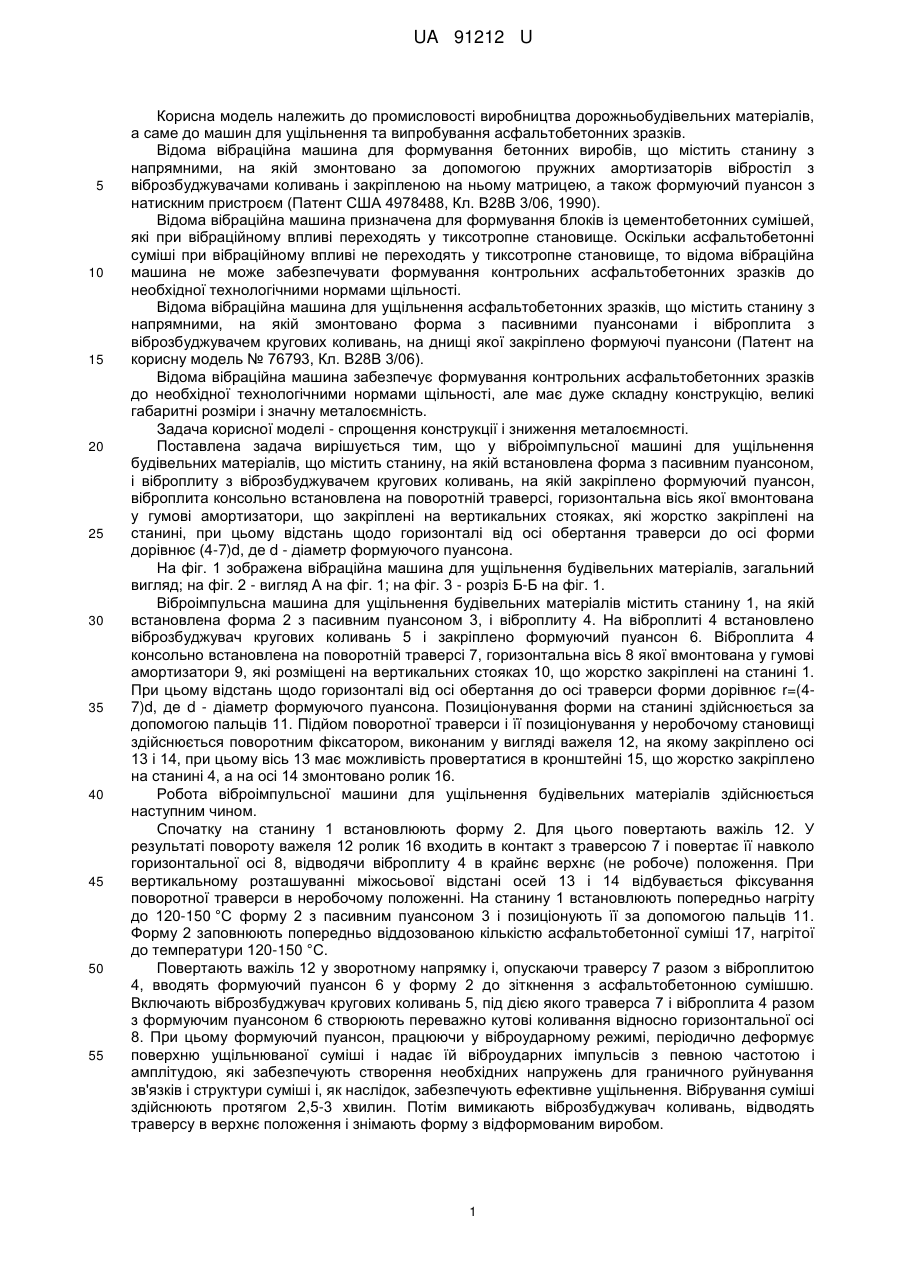

Реферат: Віброімпульсна машина для ущільнення будівельних матеріалів містить станину, на якій встановлена форма з пасивним пуансоном, і віброплиту з віброзбуджувачем кругових коливань, на якій закріплено формуючий пуансон. Віброплита консольно встановлена на поворотній траверсі, горизонтальна вісь якої вмонтована у гумові амортизатори, що закріплені на вертикальних стояках, які жорстко закріплені на станині, при цьому відстань щодо горизонталі від осі обертання траверси до осі форми дорівнює (4…7)d, де d - діаметр формуючого пуансона. UA 91212 U (54) ВІБРОІМПУЛЬСНА МАШИНА ДЛЯ УЩІЛЬНЕННЯ БУДІВЕЛЬНИХ МАТЕРІАЛІВ UA 91212 U UA 91212 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до промисловості виробництва дорожньобудівельних матеріалів, а саме до машин для ущільнення та випробування асфальтобетонних зразків. Відома вібраційна машина для формування бетонних виробів, що містить станину з напрямними, на якій змонтовано за допомогою пружних амортизаторів вібростіл з віброзбуджувачами коливань і закріпленою на ньому матрицею, а також формуючий пуансон з натискним пристроєм (Патент США 4978488, Кл. В28В 3/06, 1990). Відома вібраційна машина призначена для формування блоків із цементобетонних сумішей, які при вібраційному впливі переходять у тиксотропне становище. Оскільки асфальтобетонні суміші при вібраційному впливі не переходять у тиксотропне становище, то відома вібраційна машина не може забезпечувати формування контрольних асфальтобетонних зразків до необхідної технологічними нормами щільності. Відома вібраційна машина для ущільнення асфальтобетонних зразків, що містить станину з напрямними, на якій змонтовано форма з пасивними пуансонами і віброплита з віброзбуджувачем кругових коливань, на днищі якої закріплено формуючі пуансони (Патент на корисну модель № 76793, Кл. В28В 3/06). Відома вібраційна машина забезпечує формування контрольних асфальтобетонних зразків до необхідної технологічними нормами щільності, але має дуже складну конструкцію, великі габаритні розміри і значну металоємність. Задача корисної моделі - спрощення конструкції і зниження металоємності. Поставлена задача вирішується тим, що у віброімпульсної машині для ущільнення будівельних матеріалів, що містить станину, на якій встановлена форма з пасивним пуансоном, і віброплиту з віброзбуджувачем кругових коливань, на якій закріплено формуючий пуансон, віброплита консольно встановлена на поворотній траверсі, горизонтальна вісь якої вмонтована у гумові амортизатори, що закріплені на вертикальних стояках, які жорстко закріплені на станині, при цьому відстань щодо горизонталі від осі обертання траверси до осі форми дорівнює (4-7)d, де d - діаметр формуючого пуансона. На фіг. 1 зображена вібраційна машина для ущільнення будівельних матеріалів, загальний вигляд; на фіг. 2 - вигляд А на фіг. 1; на фіг. 3 - розріз Б-Б на фіг. 1. Віброімпульсна машина для ущільнення будівельних матеріалів містить станину 1, на якій встановлена форма 2 з пасивним пуансоном 3, і віброплиту 4. На віброплиті 4 встановлено віброзбуджувач кругових коливань 5 і закріплено формуючий пуансон 6. Віброплита 4 консольно встановлена на поворотній траверсі 7, горизонтальна вісь 8 якої вмонтована у гумові амортизатори 9, які розміщені на вертикальних стояках 10, що жорстко закріплені на станині 1. При цьому відстань щодо горизонталі від осі обертання до осі траверси форми дорівнює r=(47)d, де d - діаметр формуючого пуансона. Позиціонування форми на станині здійснюється за допомогою пальців 11. Підйом поворотної траверси і її позиціонування у неробочому становищі здійснюється поворотним фіксатором, виконаним у вигляді важеля 12, на якому закріплено осі 13 і 14, при цьому вісь 13 має можливість провертатися в кронштейні 15, що жорстко закріплено на станині 4, а на осі 14 змонтовано ролик 16. Робота віброімпульсної машини для ущільнення будівельних матеріалів здійснюється наступним чином. Спочатку на станину 1 встановлюють форму 2. Для цього повертають важіль 12. У результаті повороту важеля 12 ролик 16 входить в контакт з траверсою 7 і повертає її навколо горизонтальної осі 8, відводячи віброплиту 4 в крайнє верхнє (не робоче) положення. При вертикальному розташуванні міжосьової відстані осей 13 і 14 відбувається фіксування поворотної траверси в неробочому положенні. На станину 1 встановлюють попередньо нагріту до 120-150 °C форму 2 з пасивним пуансоном 3 і позиціонують її за допомогою пальців 11. Форму 2 заповнюють попередньо віддозованою кількістю асфальтобетонної суміші 17, нагрітої до температури 120-150 °C. Повертають важіль 12 у зворотному напрямку і, опускаючи траверсу 7 разом з віброплитою 4, вводять формуючий пуансон 6 у форму 2 до зіткнення з асфальтобетонною сумішшю. Включають віброзбуджувач кругових коливань 5, під дією якого траверса 7 і віброплита 4 разом з формуючим пуансоном 6 створюють переважно кутові коливання відносно горизонтальної осі 8. При цьому формуючий пуансон, працюючи у віброударному режимі, періодично деформує поверхню ущільнюваної суміші і надає їй віброударних імпульсів з певною частотою і амплітудою, які забезпечують створення необхідних напружень для граничного руйнування зв'язків і структури суміші і, як наслідок, забезпечують ефективне ущільнення. Вібрування суміші здійснюють протягом 2,5-3 хвилин. Потім вимикають віброзбуджувач коливань, відводять траверсу в верхнє положення і знімають форму з відформованим виробом. 1 UA 91212 U 5 Використання пружних амортизаторів 8 у вертикальних стійках 10 значно знижує рівень вібрації, що передаються на раму 1 у результаті кутових коливань поворотної траверси 7. Пропонована вібраційна машина забезпечує формування контрольних асфальтобетонних зразків до необхідної технологічними нормами щільності за досить короткий час, має просту конструкцію, малі габаритні розміри і невелику металоємність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Віброімпульсна машина для ущільнення будівельних матеріалів, що містить станину, на якій встановлена форма з пасивним пуансоном, і віброплиту з віброзбуджувачем кругових коливань, на якій закріплено формуючий пуансон, яка відрізняється тим, що віброплита консольно встановлена на поворотній траверсі, горизонтальна вісь якої вмонтована у гумові амортизатори, що закріплені на вертикальних стояках, які жорстко закріплені на станині, при цьому відстань щодо горизонталі від осі обертання траверси до осі форми дорівнює (4…7)d, де d - діаметр формуючого пуансона. 2 UA 91212 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
