Робочий орган вібраційного насоса та вібраційний насос

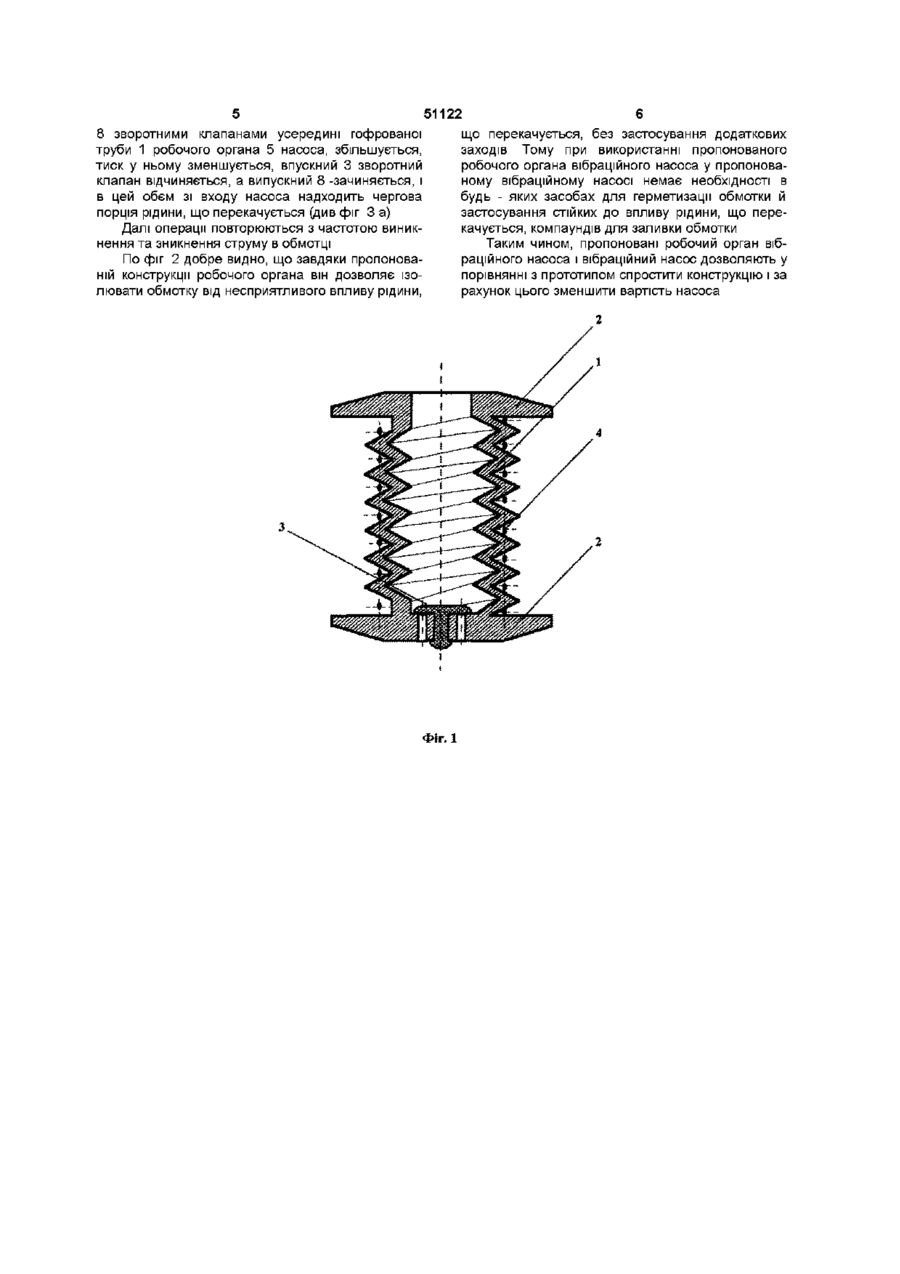

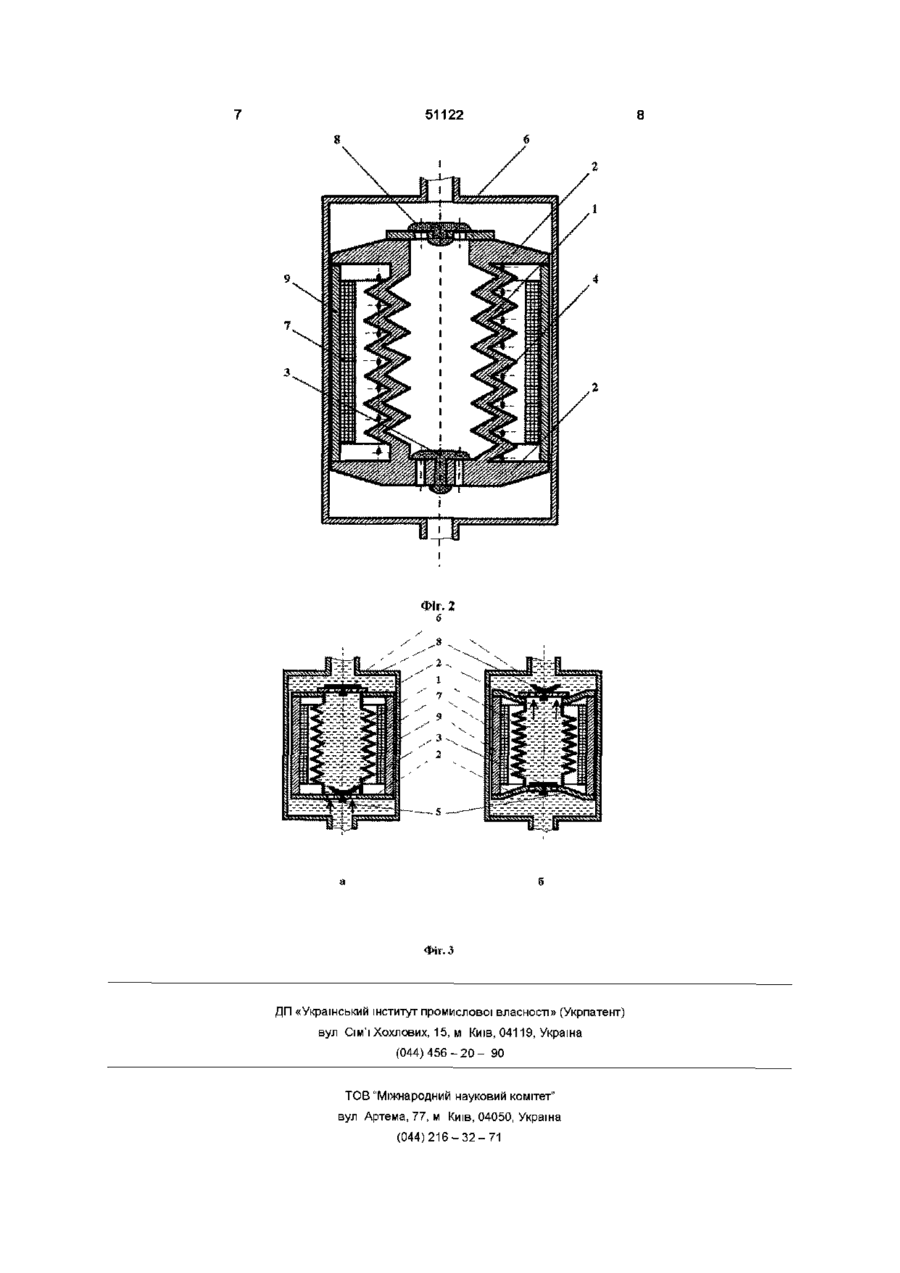

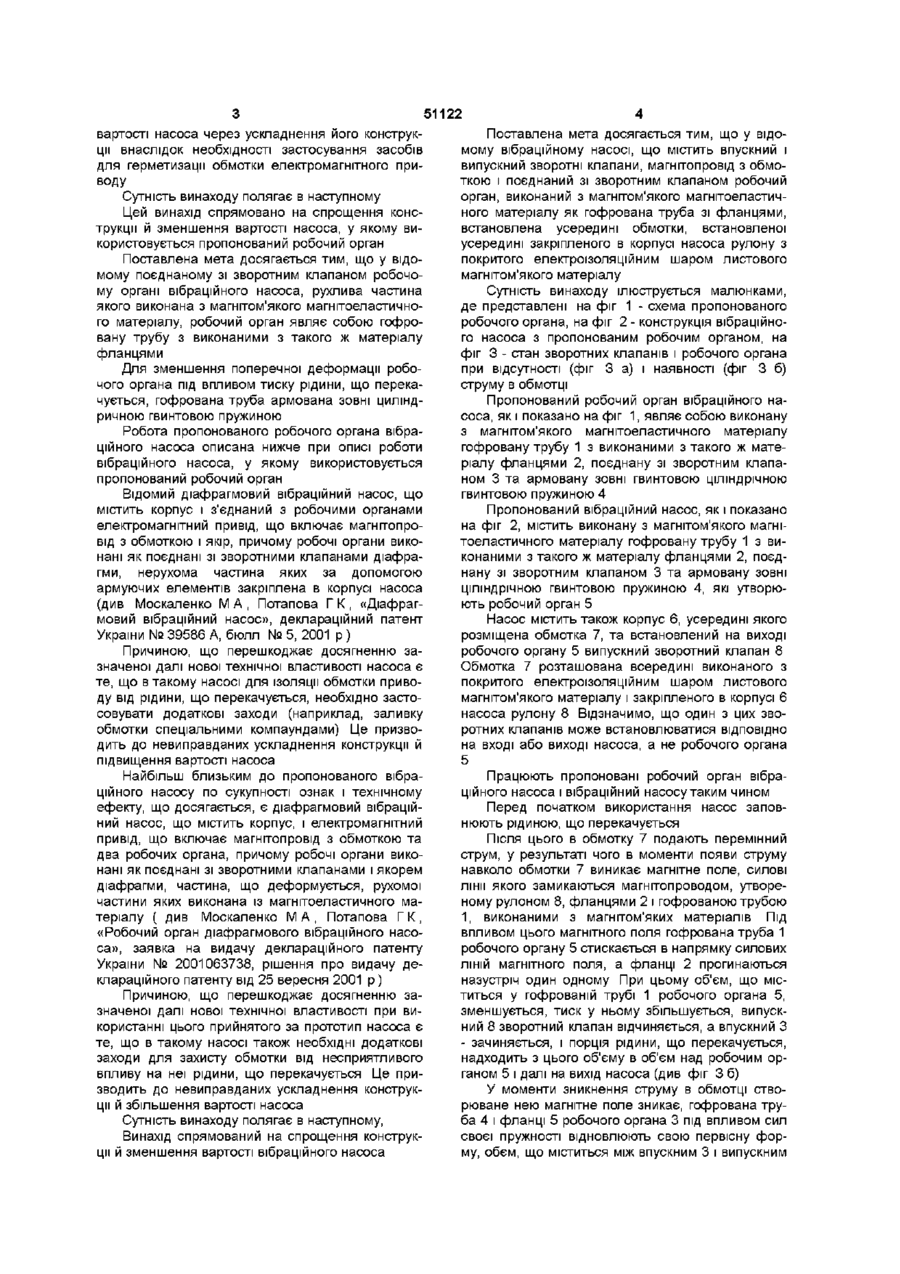

1 Робочий орган вібраційного насоса, рухома частина якого виконана з магнітом'якого магнітоеластичного матеріалу, поєднаний зі зворотним клапаном, який відрізняється тим, що являє собою гофровану трубу 2 Робочий орган вібраційного насоса за п 1,який відрізняється тим, що гофрована труба має виконаний з магнітом'якого магнітоеластичного матеріалу фланець 3 Робочий орган вібраційного насоса за пп 1, 2, який відрізняється тим, що гофрована труба має два виконаних з магнітом'якого магнітоеластичного матеріалу фланця 4 Робочий орган вібраційного насоса за п 1,який відрізняється тим, що гофрована труба армована 5 Робочий орган вібраційного насоса за пп 1, 4, Причиною, що перешкоджає досягненню зазначеної далі нової технічної властивості при використанні цього робочого органа є те, що його застосування також призводить до збільшення ю 51122 вартості насоса через ускладнення його конструкції внаслідок необхідності застосування засобів для герметизації обмотки електромагнітного приводу Сутність винаходу полягає в наступному Цей винахід спрямовано на спрощення конструкції й зменшення вартості насоса, у якому використовується пропонований робочий орган Поставлена мета досягається тим, що у відомому поєднаному зі зворотним клапаном робочому органі вібраційного насоса, рухлива частина якого виконана з магнітом'якого магнітоеластичного матеріалу, робочий орган являє собою гофровану трубу з виконаними з такого ж матеріалу фланцями Для зменшення поперечної деформації робочого органа під впливом тиску рідини, що перекачується, гофрована труба армована зовні циліндричною гвинтовою пружиною Робота пропонованого робочого органа вібраційного насоса описана нижче при описі роботи вібраційного насоса, у якому використовується пропонований робочий орган Відомий діафрагмовий вібраційний насос, що містить корпус і з'єднаний з робочими органами електромагнітний привід, що включає магнітопровід з обмоткою і якір, причому робочі органи виконані як поєднані зі зворотними клапанами діафрагми, нерухома частина яких за допомогою армуючих елементів закріплена в корпусі насоса (див Москаленко М А , Потапова Г К , «Діафрагмовий вібраційний насос», деклараційний патент України № 39586 А, бюлл № 5, 2001 р ) Причиною, що перешкоджає досягненню зазначеної далі нової технічної властивості насоса є те, що в такому насосі для ізоляції обмотки приводу від рідини, що перекачується, необхідно застосовувати додаткові заходи (наприклад, заливку обмотки спеціальними компаундами) Це призводить до невиправданих ускладнення конструкції й підвищення вартості насоса Найбільш близьким до пропонованого вібраційного насосу по сукупності ознак і технічному ефекту, що досягається, є діафрагмовий вібраційний насос, що містить корпус, і електромагнітний привід, що включає магнітопровід з обмоткою та два робочих органа, причому робочі органи виконані як поєднані зі зворотними клапанами і якорем діафрагми, частина, що деформується, рухомої частини яких виконана із магнітоеластичного матеріалу ( див Москаленко М А , Потапова Г К , «Робочий орган діафрагмового вібраційного насоса», заявка на видачу деклараційного патенту України № 2001063738, рішення про видачу деклараційного патенту від 25 вересня 2001 р) Причиною, що перешкоджає досягненню зазначеної далі нової технічної властивості при використанні цього прийнятого за прототип насоса є те, що в такому насосі також необхідні додаткові заходи для захисту обмотки від несприятливого впливу на неї рідини, що перекачується Це призводить до невиправданих ускладнення конструкції й збільшення вартості насоса Сутність винаходу полягає в наступному, Винахід спрямований на спрощення конструкції й зменшення вартості вібраційного насоса Поставлена мета досягається тим, що у відомому вібраційному насосі, що містить впускний і випускний зворотні клапани, магнітопровід з обмоткою і поєднаний зі зворотним клапаном робочий орган, виконаний з магнітом'якого магнітоеластичного матеріалу як гофрована труба зі фланцями, встановлена усередині обмотки, встановленої усередині закріпленого в корпусі насоса рулону з покритого електроізоляційним шаром листового магнітом'якого матеріалу Сутність винаходу ілюструється малюнками, де представлені на фіг 1 - схема пропонованого робочого органа, на фіг 2 - конструкція вібраційного насоса з пропонованим робочим органом, на фіг 3 - стан зворотних клапанів і робочого органа при відсутності (фіг 3 а) і наявності (фіг 3 б) струму в обмотці Пропонованийробочий орган вібраційного насоса, як і показано на фіг 1, являє собою виконану з магнітом'якого магнітоеластичного матеріалу гофровану трубу 1 з виконаними з такого ж матеріалу фланцями 2, поєднану зі зворотним клапаном 3 та армовану зовні гвинтовою ціліндрічною гвинтовою пружиною 4 Пропонований вібраційний насос, як і показано на фіг 2, містить виконану з магнітом'якого магнітоеластичного матеріалу гофровану трубу 1 з виконаними з такого ж матеріалу фланцями 2, поєднану зі зворотним клапаном 3 та армовану зовні ціліндрічною гвинтовою пружиною 4, які утворюють робочий орган 5 Насос містить також корпус 6, усередині якого розміщена обмотка 7, та встановлений на виході робочого органу 5 випускний зворотний клапан 8 Обмотка 7 розташована всередині виконаного з покритого електроізоляційним шаром листового магнітом'якого матеріалу і закріпленого в корпусі 6 насоса рулону 8 Відзначимо, що один з цих зворотних клапанів може встановлюватися ВІДПОВІДНО на вході або виході насоса, а не робочого органа 5 Працюють пропоновані робочий орган вібраційного насоса і вібраційний насосу таким чином Перед початком використання насос заповнюють рідиною, що перекачується Після ЦЬОГО В обмотку 7 подають перемінний струм, у результаті чого в моменти появи струму навколо обмотки 7 виникає магнітне поле, силові лінії якого замикаються магнітопроводом, утвореному рулоном 8, фланцями 2 і гофрованою трубою 1, виконаними з магнітом'яких матеріалів Під впливом цього магнітного поля гофрована труба 1 робочого органу 5 стискається в напрямку силових ЛІНІЙ магнітного поля, а фланці 2 прогинаються назустріч один одному При цьому об'єм, що міститься у гофрованій трубі 1 робочого органа 5, зменшується, тиск у ньому збільшується, випускний 8 зворотний клапан відчиняється, а впускний З - зачиняється, і порція рідини, що перекачується, надходить з цього об'єму в об'єм над робочим органом 5 і далі на вихід насоса (див фіг 3 б) У моменти зникнення струму в обмотці створюване нею магнітне поле зникає, гофрована труба 4 і фланці 5 робочого органа 3 під впливом сил своєї пружності відновлюють свою первісну форму, обєм, що міститься між впускним 3 і випускним 51122 8 зворотними клапанами усередині гофрованої труби 1 робочого органа 5 насоса, збільшується, тиск у ньому зменшується, впускний 3 зворотний клапан відчиняється, а випускний 8 -зачиняється, і в цей обєм зі входу насоса надходить чергова порція рідини, що перекачується (див фіг 3 а) Далі операції повторюються з частотою виникнення та зникнення струму в обмотці По фіг 2 добре видно, що завдяки пропонованій конструкції робочого органа він дозволяє ізолювати обмотку від несприятливого впливу рідини, Фіг. 1 що перекачується, без застосування додаткових заходів Тому при використанні пропонованого робочого органа вібраційного насоса у пропонованому вібраційному насосі немає необхідності в будь - яких засобах для герметизації обмотки й застосування стійких до впливу рідини, що перекачується, компаундів для заливки обмотки Таким чином, пропоновані робочий орган вібраційного насоса і вібраційний насос дозволяють у порівнянні з прототипом спростити конструкцію і за рахунок цього зменшити вартість насоса 51122 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
