Кожухотрубний теплообмінник

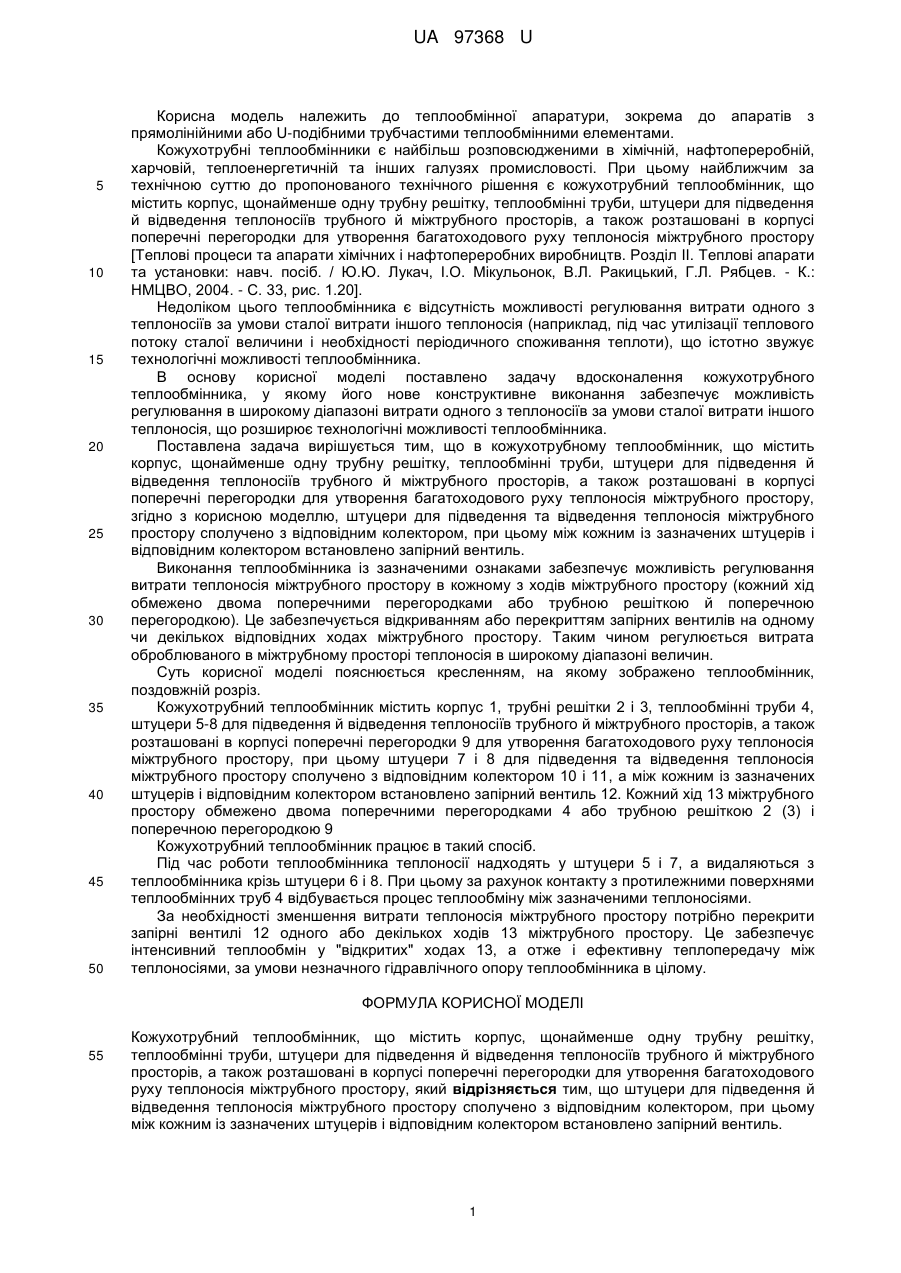

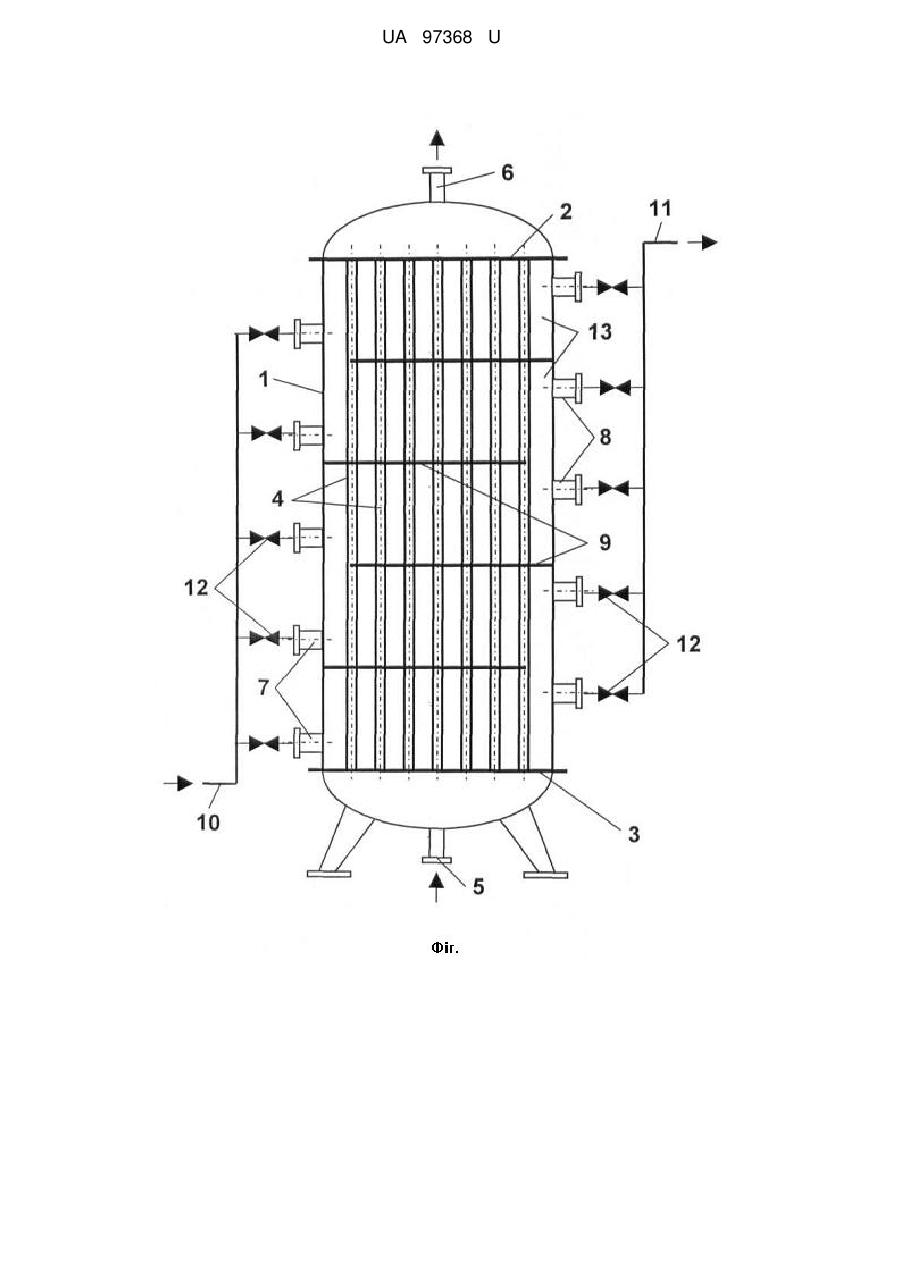

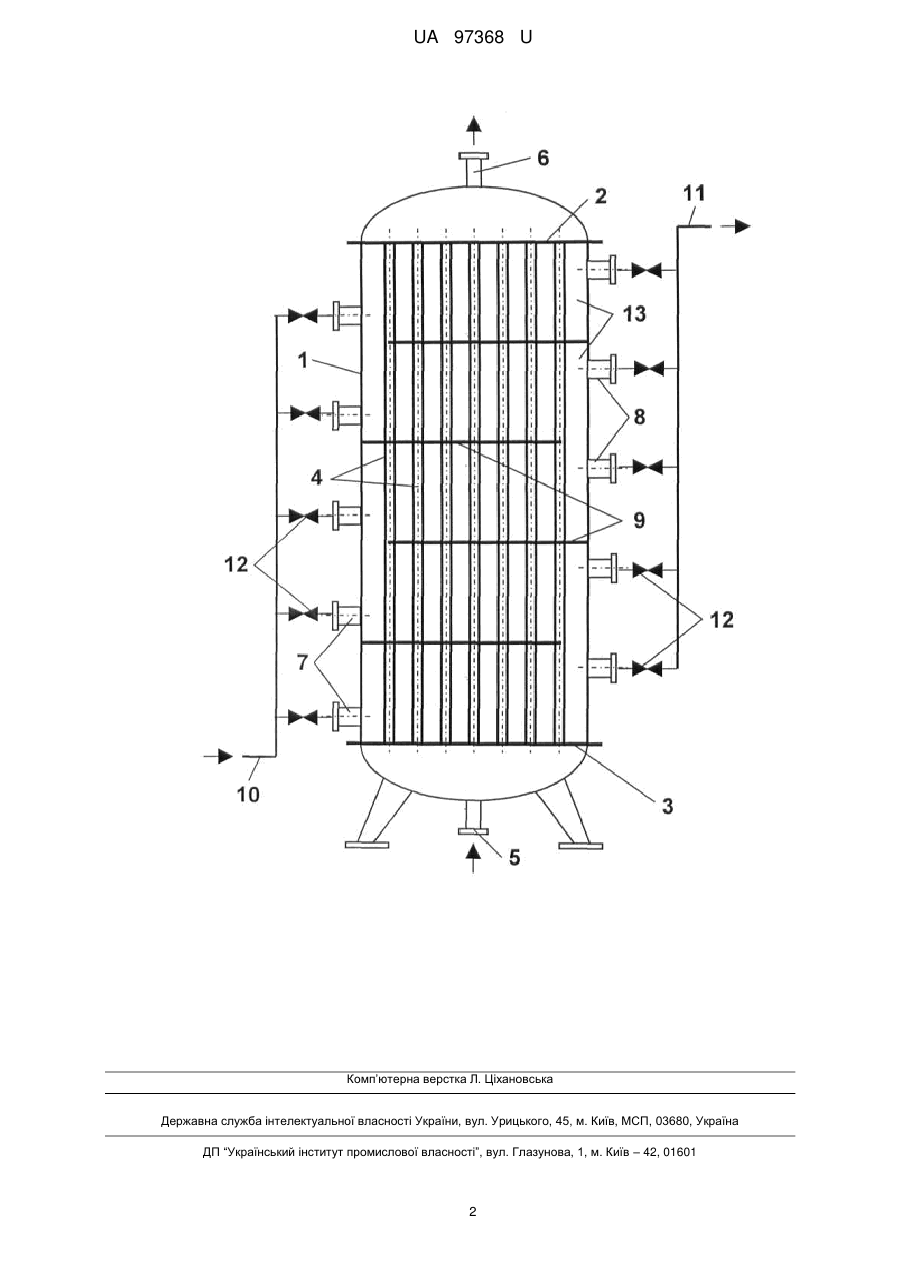

Реферат: Кожухотрубний теплообмінник містить корпус, щонайменше одну трубну решітку, теплообмінні труби, штуцери для підведення й відведення теплоносіїв трубного й міжтрубного просторів, а також розташовані в корпусі поперечні перегородки. Штуцери для підведення й відведення теплоносія міжтрубного простору сполучено з відповідним колектором. При цьому між кожним із зазначених штуцерів і відповідним колектором встановлено запірний вентиль. UA 97368 U (12) UA 97368 U UA 97368 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплообмінної апаратури, зокрема до апаратів з прямолінійними або U-подібними трубчастими теплообмінними елементами. Кожухотрубні теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому найближчим за технічною суттю до пропонованого технічного рішення є кожухотрубний теплообмінник, що містить корпус, щонайменше одну трубну решітку, теплообмінні труби, штуцери для підведення й відведення теплоносіїв трубного й міжтрубного просторів, а також розташовані в корпусі поперечні перегородки для утворення багатоходового руху теплоносія міжтрубного простору [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. - К.: НМЦВО, 2004. - С. 33, рис. 1.20]. Недоліком цього теплообмінника є відсутність можливості регулювання витрати одного з теплоносіїв за умови сталої витрати іншого теплоносія (наприклад, під час утилізації теплового потоку сталої величини і необхідності періодичного споживання теплоти), що істотно звужує технологічні можливості теплообмінника. В основу корисної моделі поставлено задачу вдосконалення кожухотрубного теплообмінника, у якому його нове конструктивне виконання забезпечує можливість регулювання в широкому діапазоні витрати одного з теплоносіїв за умови сталої витрати іншого теплоносія, що розширює технологічні можливості теплообмінника. Поставлена задача вирішується тим, що в кожухотрубному теплообмінник, що містить корпус, щонайменше одну трубну решітку, теплообмінні труби, штуцери для підведення й відведення теплоносіїв трубного й міжтрубного просторів, а також розташовані в корпусі поперечні перегородки для утворення багатоходового руху теплоносія міжтрубного простору, згідно з корисною моделлю, штуцери для підведення та відведення теплоносія міжтрубного простору сполучено з відповідним колектором, при цьому між кожним із зазначених штуцерів і відповідним колектором встановлено запірний вентиль. Виконання теплообмінника із зазначеними ознаками забезпечує можливість регулювання витрати теплоносія міжтрубного простору в кожному з ходів міжтрубного простору (кожний хід обмежено двома поперечними перегородками або трубною решіткою й поперечною перегородкою). Це забезпечується відкриванням або перекриттям запірних вентилів на одному чи декількох відповідних ходах міжтрубного простору. Таким чином регулюється витрата оброблюваного в міжтрубному просторі теплоносія в широкому діапазоні величин. Суть корисної моделі пояснюється кресленням, на якому зображено теплообмінник, поздовжній розріз. Кожухотрубний теплообмінник містить корпус 1, трубні решітки 2 і 3, теплообмінні труби 4, штуцери 5-8 для підведення й відведення теплоносіїв трубного й міжтрубного просторів, а також розташовані в корпусі поперечні перегородки 9 для утворення багатоходового руху теплоносія міжтрубного простору, при цьому штуцери 7 і 8 для підведення та відведення теплоносія міжтрубного простору сполучено з відповідним колектором 10 і 11, а між кожним із зазначених штуцерів і відповідним колектором встановлено запірний вентиль 12. Кожний хід 13 міжтрубного простору обмежено двома поперечними перегородками 4 або трубною решіткою 2 (3) і поперечною перегородкою 9 Кожухотрубний теплообмінник працює в такий спосіб. Під час роботи теплообмінника теплоносії надходять у штуцери 5 і 7, а видаляються з теплообмінника крізь штуцери 6 і 8. При цьому за рахунок контакту з протилежними поверхнями теплообмінних труб 4 відбувається процес теплообміну між зазначеними теплоносіями. За необхідності зменшення витрати теплоносія міжтрубного простору потрібно перекрити запірні вентилі 12 одного або декількох ходів 13 міжтрубного простору. Це забезпечує інтенсивний теплообмін у "відкритих" ходах 13, а отже і ефективну теплопередачу між теплоносіями, за умови незначного гідравлічного опору теплообмінника в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Кожухотрубний теплообмінник, що містить корпус, щонайменше одну трубну решітку, теплообмінні труби, штуцери для підведення й відведення теплоносіїв трубного й міжтрубного просторів, а також розташовані в корпусі поперечні перегородки для утворення багатоходового руху теплоносія міжтрубного простору, який відрізняється тим, що штуцери для підведення й відведення теплоносія міжтрубного простору сполучено з відповідним колектором, при цьому між кожним із зазначених штуцерів і відповідним колектором встановлено запірний вентиль. 1 UA 97368 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
