Кожухотрубний теплообмінник

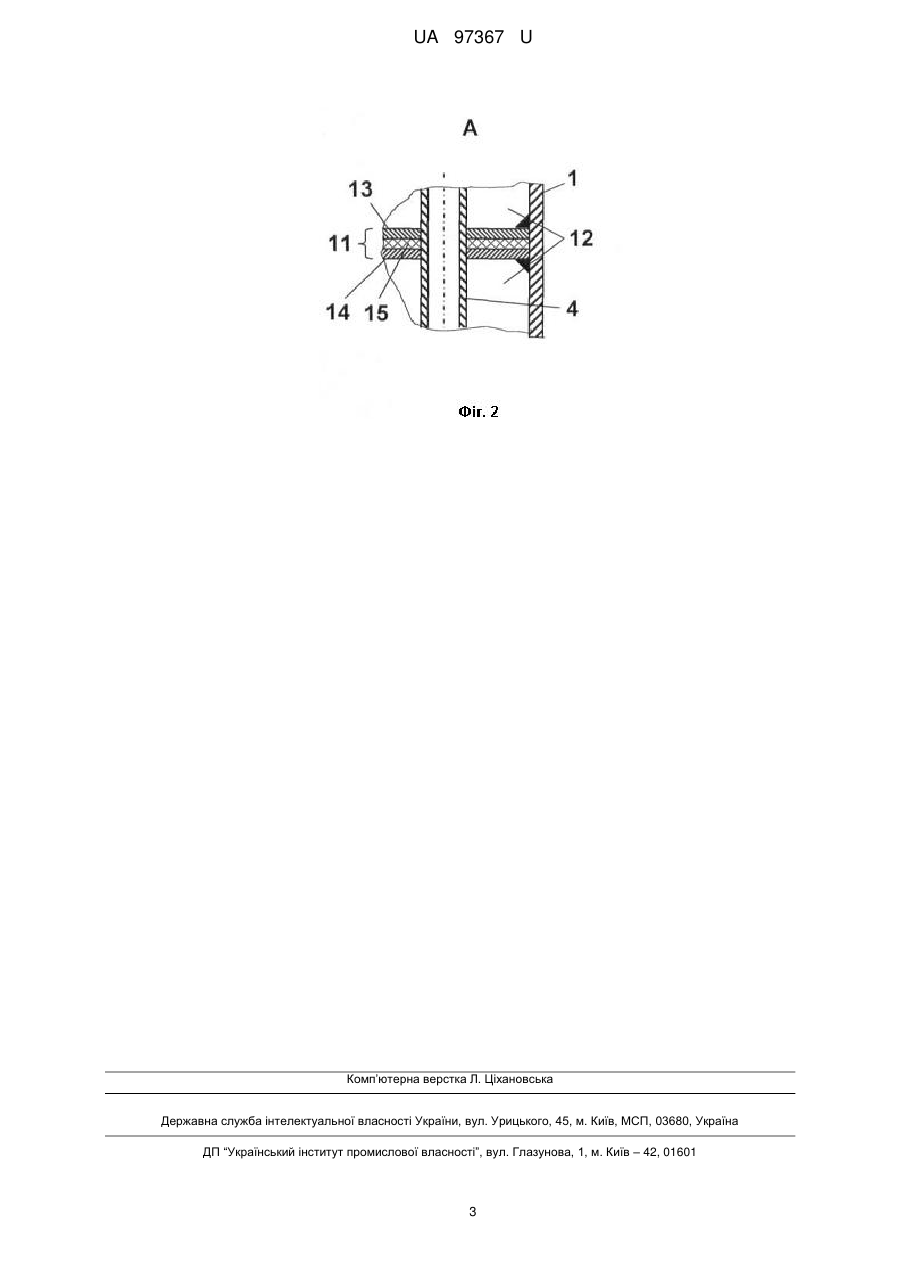

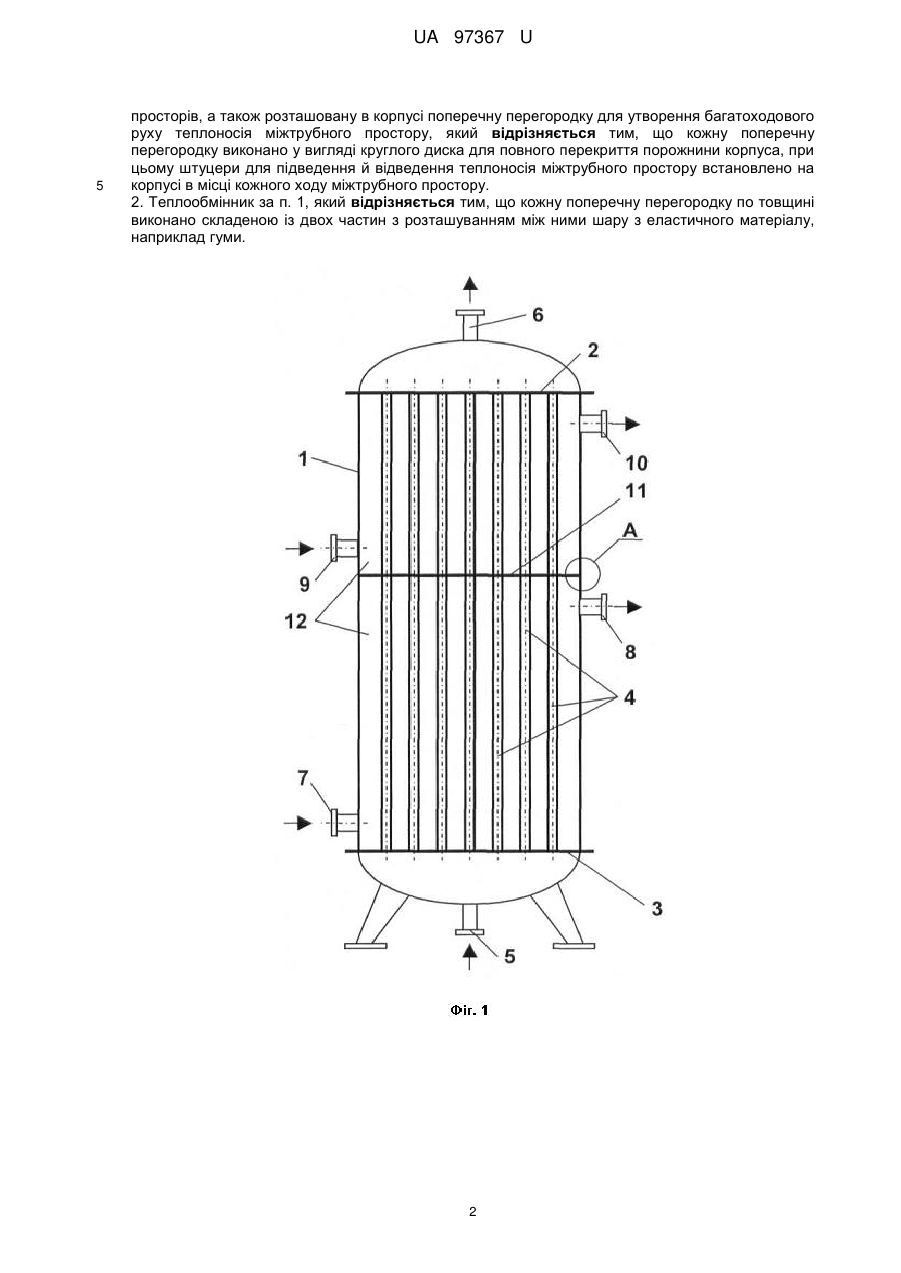

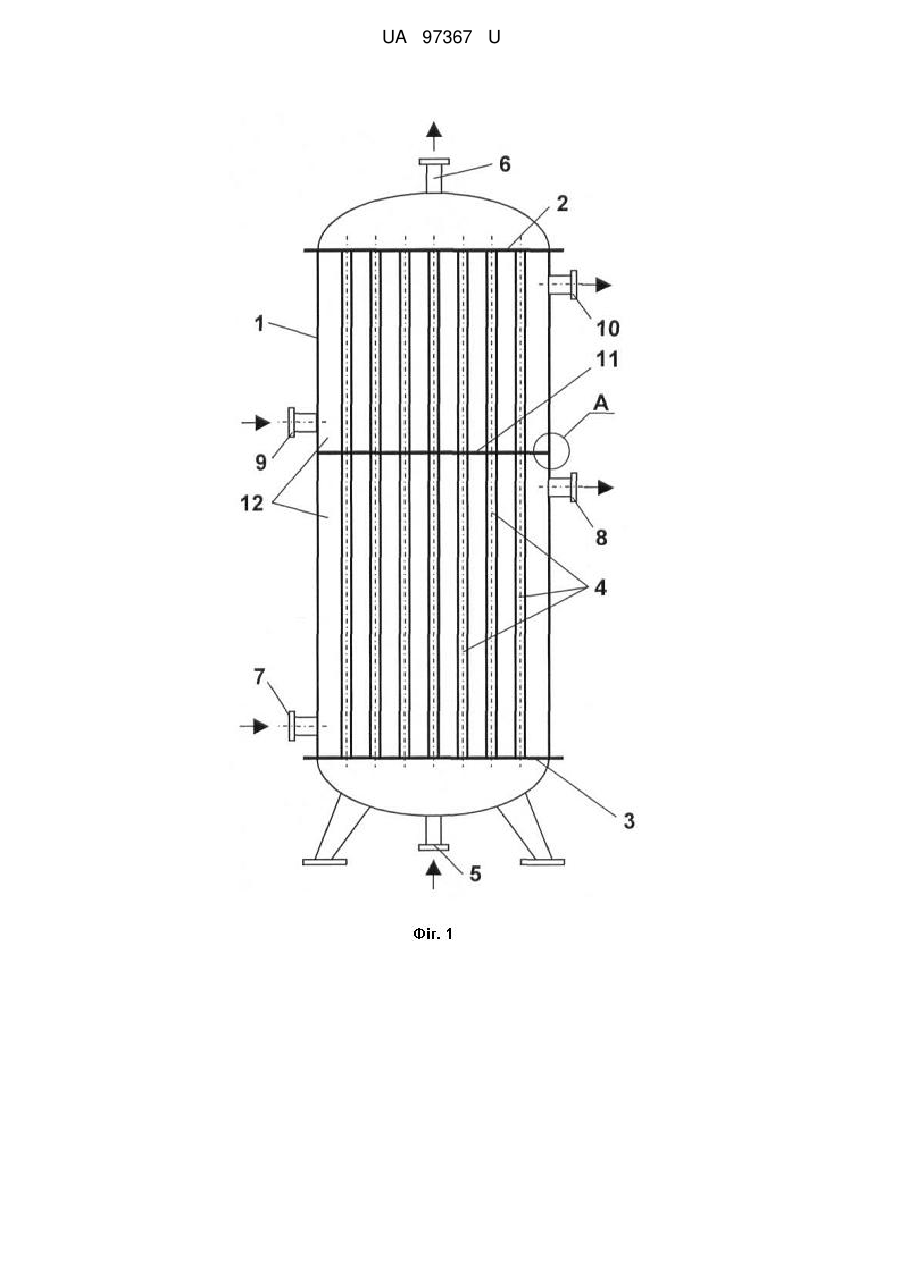

Реферат: Кожухотрубний теплообмінник містить корпус, щонайменше одну трубну решітку, теплообмінні труби, штуцери для підведення й відведення теплоносіїв трубного й міжтрубного просторів, а також розташовану в корпусі поперечну перегородку для утворення багатоходового руху теплоносія міжтрубного простору. Кожну поперечну перегородку виконано у вигляді круглого диска для повного перекриття порожнини корпуса, при цьому штуцери для підведення й відведення теплоносія міжтрубного простору встановлено на корпусі в місці кожного ходу міжтрубного простору. UA 97367 U (12) UA 97367 U UA 97367 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплообмінної апаратури, зокрема до апаратів з прямолінійними або U-подібними трубчастими теплообмінними елементами. Кожухотрубні теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. При цьому найближчим за технічною суттю до пропонованої корисної моделі є кожухотрубний теплообмінник, що містить корпус, щонайменше одну трубну решітку, теплообмінні труби, штуцери для підведення й відведення теплоносіїв трубного й міжтрубного просторів, а також розташовану в корпусі поперечну перегородку для утворення багатоходового руху теплоносія міжтрубного простору [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. - К.: НМЦВО, 2004. - С. 33, рис. 1.20]. Недоліком цього теплообмінника є відсутність можливості одночасного оброблення декількох потоків теплоносіїв міжтрубного простору (потоків різних теплоносіїв, потоків одного теплоносія з різними температурами та/або витратами тощо), що істотно звужує технологічні можливості теплообмінника. В основу корисної моделі поставлено задачу вдосконалення кожухотрубного теплообмінника, у якому його нове конструктивне виконання забезпечує можливість одночасного оброблення декількох потоків теплоносіїв міжтрубного простору, що розширює технологічні можливості теплообмінника. Поставлена задача вирішується тим, що в кожухотрубному теплообміннику, що містить корпус, щонайменше одну трубну решітку, теплообмінні труби, штуцери для підведення й відведення теплоносіїв трубного й міжтрубного просторів, а також розташовану в корпусі поперечну перегородку для утворення багатоходового руху теплоносія міжтрубного простору, згідно з корисною моделлю, кожну поперечну перегородку виконано у вигляді круглого диска для повного перекриття порожнини корпуса, при цьому штуцери для підведення й відведення теплоносія міжтрубного простору встановлено на корпусі в місці кожного ходу міжтрубного простору. У найприйнятнішому прикладі виконання теплообмінника кожну поперечну перегородку по товщині виконано складеною із двох частин з розташуванням між ними шару з еластичного матеріалу, наприклад гуми. Виконання теплообмінника із зазначеними ознаками забезпечує можливість оброблення різних потоків одного чи декількох теплоносіїв у кожному з ходів міжтрубного простору за умови руху в трубному просторі одного потоку теплоносія (наприклад, нагрівального або охолоджувального). Виконання же кожної поперечної перегородки складеною по товщині із двох частин з розташуванням між ними шару з еластичного матеріалу забезпечує не лише надійне відокремлення сусідніх потоків міжтрубного простору, але й істотно погіршує небажаний теплообмін між нами крізь багатошарову поперечну перегородку. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 теплообмінник, поздовжній розріз; на Фіг. 2 - виносний елемент А на Фіг. 1. Кожухотрубний теплообмінник містить корпус 1, трубні решітки 2 і 3, теплообмінні труби 4, штуцери 5-10 для підведення й відведення теплоносіїв трубного й міжтрубного просторів, а також розташовану в корпусі поперечну перегородку 11 для утворення багатоходового руху теплоносія міжтрубного простору, при цьому поперечну перегородку 11 виконано у вигляді круглого диска для повного перекриття порожнини корпуса 1, при цьому штуцери 7-10 для підведення й відведення теплоносія міжтрубного простору встановлено на корпусі в місці кожного ходу 12 міжтрубного простору (Фіг. 1). Для надійного ущільнення теплообмінних труб 4 а також зниження небажаного теплообміну між сусідніми потоками міжтрубного простору кожну поперечну перегородку 11 по товщині може бути виконано складеною із двох частин 13 і 14 з розташуванням між ними шару 15 з еластичного матеріалу, наприклад гуми (Фіг. 2). Кожухотрубний теплообмінник працює в такий спосіб. Під час роботи теплообмінника теплоносії надходять у штуцери 5, 7 і 9, а видаляються з теплообмінника крізь штуцери 6, 8 і 10 (див. Фіг. 1). При цьому за рахунок контакту з протилежними поверхнями теплообмінних труб 4 відбувається процес теплообміну між теплоносіями: одного теплоносія трубного простору і декількох теплоносіїв міжтрубного простору, кількість яких перевищує на одиницю кількість поперечних перегородок 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Кожухотрубний теплообмінник, що містить корпус, щонайменше одну трубну решітку, теплообмінні труби, штуцери для підведення й відведення теплоносіїв трубного й міжтрубного 1 UA 97367 U 5 просторів, а також розташовану в корпусі поперечну перегородку для утворення багатоходового руху теплоносія міжтрубного простору, який відрізняється тим, що кожну поперечну перегородку виконано у вигляді круглого диска для повного перекриття порожнини корпуса, при цьому штуцери для підведення й відведення теплоносія міжтрубного простору встановлено на корпусі в місці кожного ходу міжтрубного простору. 2. Теплообмінник за п. 1, який відрізняється тим, що кожну поперечну перегородку по товщині виконано складеною із двох частин з розташуванням між ними шару з еластичного матеріалу, наприклад гуми. 2 UA 97367 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
