Спосіб виділення плюмбуму з керамічного посуду

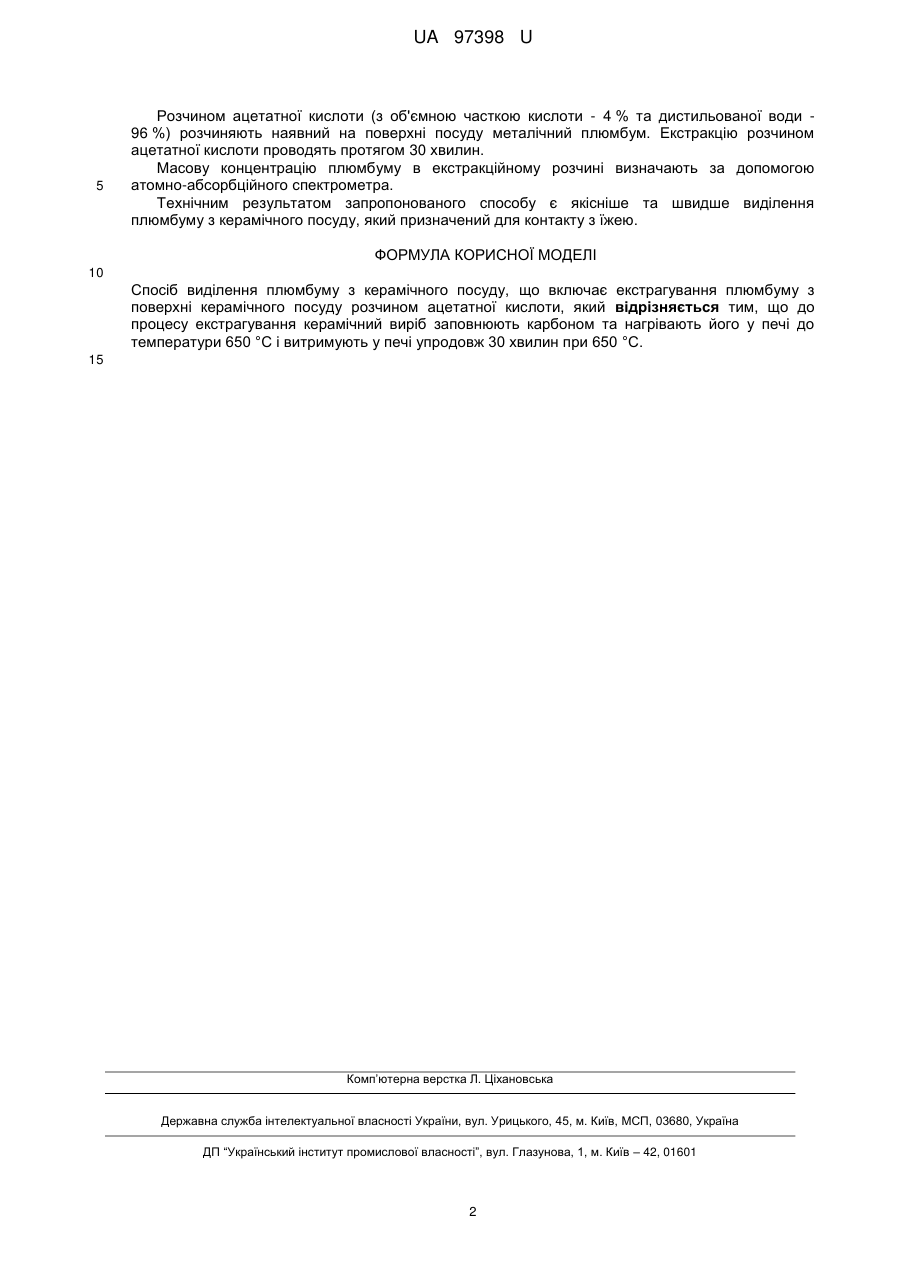

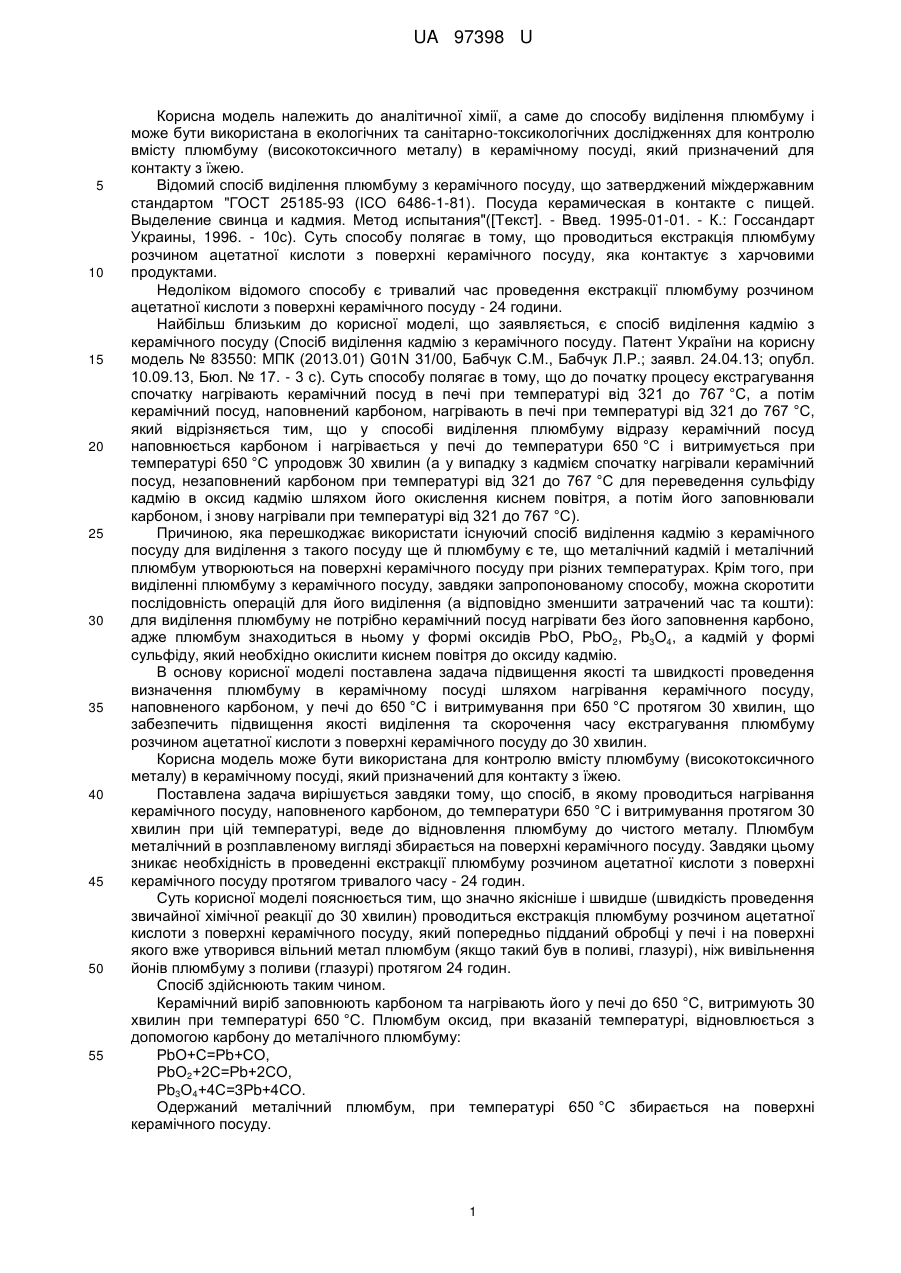

Реферат: Спосіб виділення плюмбуму з керамічного посуду включає екстрагування плюмбуму з поверхні керамічного посуду розчином ацетатної кислоти. До процесу екстрагування, керамічний виріб заповнюють карбоном та нагрівають його у печі до температури 650 °C і витримують у печі упродовж 30 хвилин при 650 °C. UA 97398 U (54) СПОСІБ ВИДІЛЕННЯ ПЛЮМБУМУ З КЕРАМІЧНОГО ПОСУДУ UA 97398 U UA 97398 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до аналітичної хімії, а саме до способу виділення плюмбуму і може бути використана в екологічних та санітарно-токсикологічних дослідженнях для контролю вмісту плюмбуму (високотоксичного металу) в керамічному посуді, який призначений для контакту з їжею. Відомий спосіб виділення плюмбуму з керамічного посуду, що затверджений міждержавним стандартом "ГОСТ 25185-93 (ІСО 6486-1-81). Посуда керамическая в контакте с пищей. Выделение свинца и кадмия. Метод испытания"([Текст]. - Введ. 1995-01-01. - К.: Госсандарт Украины, 1996. - 10с). Суть способу полягає в тому, що проводиться екстракція плюмбуму розчином ацетатної кислоти з поверхні керамічного посуду, яка контактує з харчовими продуктами. Недоліком відомого способу є тривалий час проведення екстракції плюмбуму розчином ацетатної кислоти з поверхні керамічного посуду - 24 години. Найбільш близьким до корисної моделі, що заявляється, є спосіб виділення кадмію з керамічного посуду (Спосіб виділення кадмію з керамічного посуду. Патент України на корисну модель № 83550: МПК (2013.01) G01N 31/00, Бабчук С.М., Бабчук Л.Р.; заявл. 24.04.13; опубл. 10.09.13, Бюл. № 17. - 3 с). Суть способу полягає в тому, що до початку процесу екстрагування спочатку нагрівають керамічний посуд в печі при температурі від 321 до 767 °C, а потім керамічний посуд, наповнений карбоном, нагрівають в печі при температурі від 321 до 767 °C, який відрізняється тим, що у способі виділення плюмбуму відразу керамічний посуд наповнюється карбоном і нагрівається у печі до температури 650 °C і витримується при температурі 650 °C упродовж 30 хвилин (а у випадку з кадмієм спочатку нагрівали керамічний посуд, незаповнений карбоном при температурі від 321 до 767 °C для переведення сульфіду кадмію в оксид кадмію шляхом його окислення киснем повітря, а потім його заповнювали карбоном, і знову нагрівали при температурі від 321 до 767 °C). Причиною, яка перешкоджає використати існуючий спосіб виділення кадмію з керамічного посуду для виділення з такого посуду ще й плюмбуму є те, що металічний кадмій і металічний плюмбум утворюються на поверхні керамічного посуду при різних температурах. Крім того, при виділенні плюмбуму з керамічного посуду, завдяки запропонованому способу, можна скоротити послідовність операцій для його виділення (а відповідно зменшити затрачений час та кошти): для виділення плюмбуму не потрібно керамічний посуд нагрівати без його заповнення карбоно, адже плюмбум знаходиться в ньому у формі оксидів РbО, РbО2, Рb3O4, а кадмій у формі сульфіду, який необхідно окислити киснем повітря до оксиду кадмію. В основу корисної моделі поставлена задача підвищення якості та швидкості проведення визначення плюмбуму в керамічному посуді шляхом нагрівання керамічного посуду, наповненого карбоном, у печі до 650 °C і витримування при 650 °C протягом 30 хвилин, що забезпечить підвищення якості виділення та скорочення часу екстрагування плюмбуму розчином ацетатної кислоти з поверхні керамічного посуду до 30 хвилин. Корисна модель може бути використана для контролю вмісту плюмбуму (високотоксичного металу) в керамічному посуді, який призначений для контакту з їжею. Поставлена задача вирішується завдяки тому, що спосіб, в якому проводиться нагрівання керамічного посуду, наповненого карбоном, до температури 650 °C і витримування протягом 30 хвилин при цій температурі, веде до відновлення плюмбуму до чистого металу. Плюмбум металічний в розплавленому вигляді збирається на поверхні керамічного посуду. Завдяки цьому зникає необхідність в проведенні екстракції плюмбуму розчином ацетатної кислоти з поверхні керамічного посуду протягом тривалого часу - 24 годин. Суть корисної моделі пояснюється тим, що значно якісніше і швидше (швидкість проведення звичайної хімічної реакції до 30 хвилин) проводиться екстракція плюмбуму розчином ацетатної кислоти з поверхні керамічного посуду, який попередньо підданий обробці у печі і на поверхні якого вже утворився вільний метал плюмбум (якщо такий був в поливі, глазурі), ніж вивільнення йонів плюмбуму з поливи (глазурі) протягом 24 годин. Спосіб здійснюють таким чином. Керамічний виріб заповнюють карбономта нагрівають його у печі до 650 °C, витримують 30 хвилин при температурі 650 °C. Плюмбум оксид, при вказаній температурі, відновлюється з допомогою карбону до металічного плюмбуму: РbО+С=Рb+СО, РbО2+2С=Рb+2СО, Рb3О4+4С=3Рb+4СО. Одержаний металічний плюмбум, при температурі 650 °C збирається на поверхні керамічного посуду. 1 UA 97398 U 5 Розчином ацетатної кислоти (з об'ємною часткою кислоти - 4 % та дистильованої води 96 %) розчиняють наявний на поверхні посуду металічний плюмбум. Екстракцію розчином ацетатної кислоти проводять протягом 30 хвилин. Масову концентрацію плюмбуму в екстракційному розчині визначають за допомогою атомно-абсорбційного спектрометра. Технічним результатом запропонованого способу є якісніше та швидше виділення плюмбуму з керамічного посуду, який призначений для контакту з їжею. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб виділення плюмбуму з керамічного посуду, що включає екстрагування плюмбуму з поверхні керамічного посуду розчином ацетатної кислоти, який відрізняється тим, що до процесу екстрагування керамічний виріб заповнюють карбоном та нагрівають його у печі до температури 650 °C і витримують у печі упродовж 30 хвилин при 650 °C. 15 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
