Вентильоване взуття

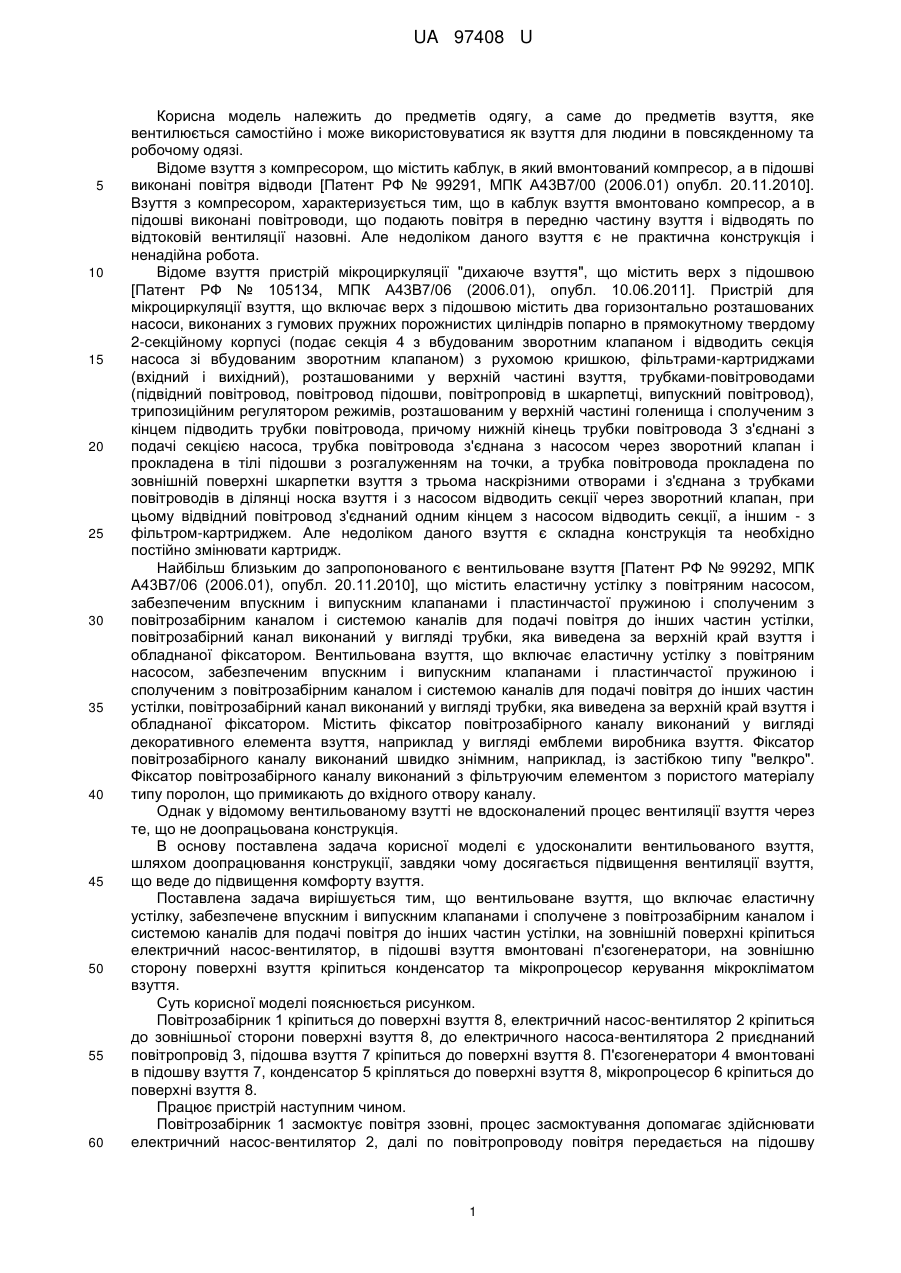

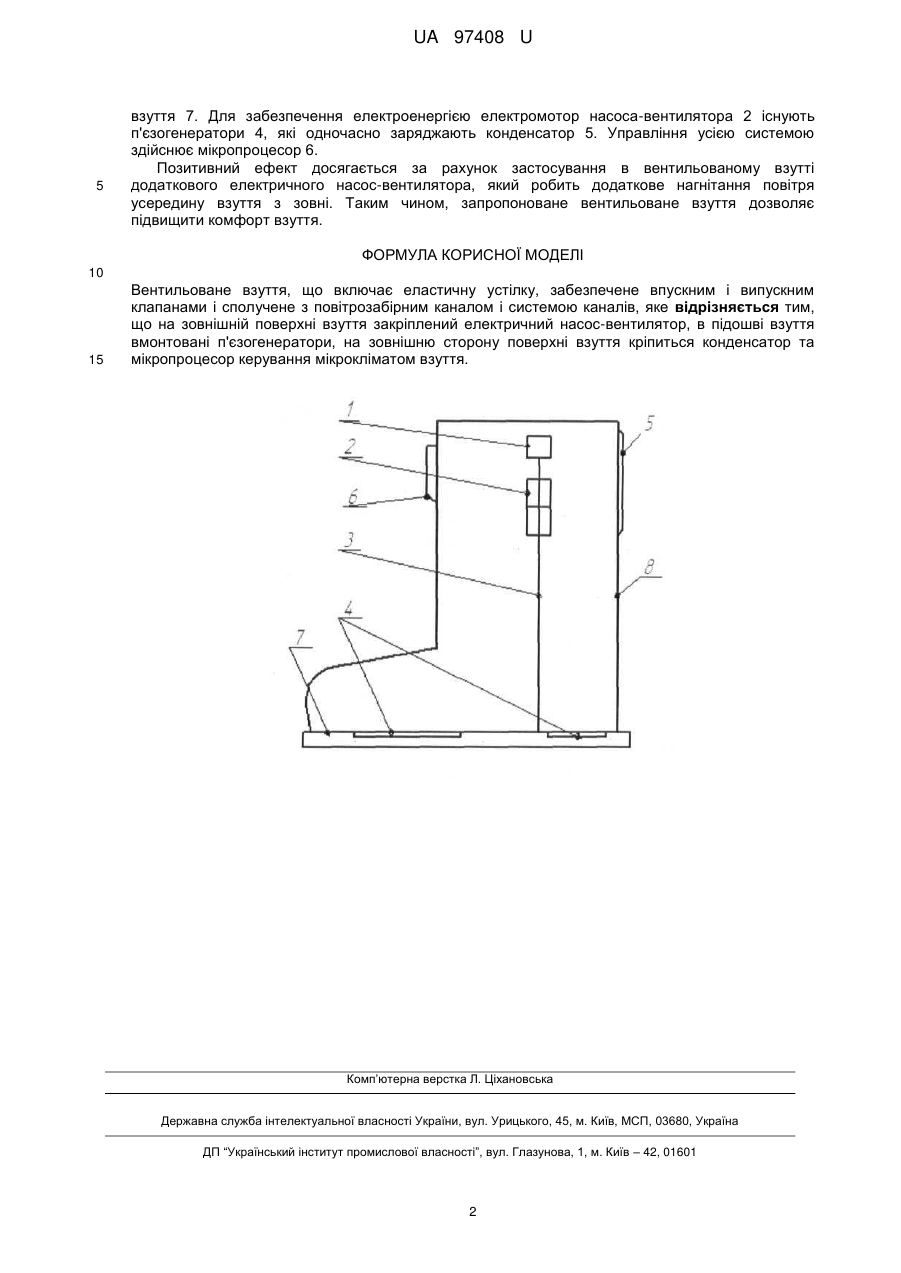

Реферат: UA 97408 U UA 97408 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до предметів одягу, а саме до предметів взуття, яке вентилюється самостійно і може використовуватися як взуття для людини в повсякденному та робочому одязі. Відоме взуття з компресором, що містить каблук, в який вмонтований компресор, а в підошві виконані повітря відводи [Патент РФ № 99291, МПК А43В7/00 (2006.01) опубл. 20.11.2010]. Взуття з компресором, характеризується тим, що в каблук взуття вмонтовано компресор, а в підошві виконані повітроводи, що подають повітря в передню частину взуття і відводять по відтоковій вентиляції назовні. Але недоліком даного взуття є не практична конструкція і ненадійна робота. Відоме взуття пристрій мікроциркуляції "дихаюче взуття", що містить верх з підошвою [Патент РФ № 105134, МПК А43В7/06 (2006.01), опубл. 10.06.2011]. Пристрій для мікроциркуляції взуття, що включає верх з підошвою містить два горизонтально розташованих насоси, виконаних з гумових пружних порожнистих циліндрів попарно в прямокутному твердому 2-секційному корпусі (подає секція 4 з вбудованим зворотним клапаном і відводить секція насоса зі вбудованим зворотним клапаном) з рухомою кришкою, фільтрами-картриджами (вхідний і вихідний), розташованими у верхній частині взуття, трубками-повітроводами (підвідний повітровод, повітровод підошви, повітропровід в шкарпетці, випускний повітровод), трипозиційним регулятором режимів, розташованим у верхній частині голенища і сполученим з кінцем підводить трубки повітровода, причому нижній кінець трубки повітровода 3 з'єднані з подачі секцією насоса, трубка повітровода з'єднана з насосом через зворотний клапан і прокладена в тілі підошви з розгалуженням на точки, а трубка повітровода прокладена по зовнішній поверхні шкарпетки взуття з трьома наскрізними отворами і з'єднана з трубками повітроводів в ділянці носка взуття і з насосом відводить секції через зворотний клапан, при цьому відвідний повітровод з'єднаний одним кінцем з насосом відводить секції, а іншим - з фільтром-картриджем. Але недоліком даного взуття є складна конструкція та необхідно постійно змінювати картридж. Найбільш близьким до запропонованого є вентильоване взуття [Патент РФ № 99292, МПК А43В7/06 (2006.01), опубл. 20.11.2010], що містить еластичну устілку з повітряним насосом, забезпеченим впускним і випускним клапанами і пластинчастої пружиною і сполученим з повітрозабірним каналом і системою каналів для подачі повітря до інших частин устілки, повітрозабірний канал виконаний у вигляді трубки, яка виведена за верхній край взуття і обладнаної фіксатором. Вентильована взуття, що включає еластичну устілку з повітряним насосом, забезпеченим впускним і випускним клапанами і пластинчастої пружиною і сполученим з повітрозабірним каналом і системою каналів для подачі повітря до інших частин устілки, повітрозабірний канал виконаний у вигляді трубки, яка виведена за верхній край взуття і обладнаної фіксатором. Містить фіксатор повітрозабірного каналу виконаний у вигляді декоративного елемента взуття, наприклад у вигляді емблеми виробника взуття. Фіксатор повітрозабірного каналу виконаний швидко знімним, наприклад, із застібкою типу "велкро". Фіксатор повітрозабірного каналу виконаний з фільтруючим елементом з пористого матеріалу типу поролон, що примикають до вхідного отвору каналу. Однак у відомому вентильованому взутті не вдосконалений процес вентиляції взуття через те, що не доопрацьована конструкція. В основу поставлена задача корисної моделі є удосконалити вентильованого взуття, шляхом доопрацювання конструкції, завдяки чому досягається підвищення вентиляції взуття, що веде до підвищення комфорту взуття. Поставлена задача вирішується тим, що вентильоване взуття, що включає еластичну устілку, забезпечене впускним і випускним клапанами і сполучене з повітрозабірним каналом і системою каналів для подачі повітря до інших частин устілки, на зовнішній поверхні кріпиться електричний насос-вентилятор, в підошві взуття вмонтовані п'єзогенератори, на зовнішню сторону поверхні взуття кріпиться конденсатор та мікропроцесор керування мікрокліматом взуття. Суть корисної моделі пояснюється рисунком. Повітрозабірник 1 кріпиться до поверхні взуття 8, електричний насос-вентилятор 2 кріпиться до зовнішньої сторони поверхні взуття 8, до електричного насоса-вентилятора 2 приєднаний повітропровід 3, підошва взуття 7 кріпиться до поверхні взуття 8. П'єзогенератори 4 вмонтовані в підошву взуття 7, конденсатор 5 кріпляться до поверхні взуття 8, мікропроцесор 6 кріпиться до поверхні взуття 8. Працює пристрій наступним чином. Повітрозабірник 1 засмоктує повітря ззовні, процес засмоктування допомагає здійснювати електричний насос-вентилятор 2, далі по повітропроводу повітря передається на підошву 1 UA 97408 U 5 взуття 7. Для забезпечення електроенергією електромотор насоса-вентилятора 2 існують п'єзогенератори 4, які одночасно заряджають конденсатор 5. Управління усією системою здійснює мікропроцесор 6. Позитивний ефект досягається за рахунок застосування в вентильованому взутті додаткового електричного насос-вентилятора, який робить додаткове нагнітання повітря усередину взуття з зовні. Таким чином, запропоноване вентильоване взуття дозволяє підвищити комфорт взуття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Вентильоване взуття, що включає еластичну устілку, забезпечене впускним і випускним клапанами і сполучене з повітрозабірним каналом і системою каналів, яке відрізняється тим, що на зовнішній поверхні взуття закріплений електричний насос-вентилятор, в підошві взуття вмонтовані п'єзогенератори, на зовнішню сторону поверхні взуття кріпиться конденсатор та мікропроцесор керування мікрокліматом взуття. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
