Мобільний опадомір

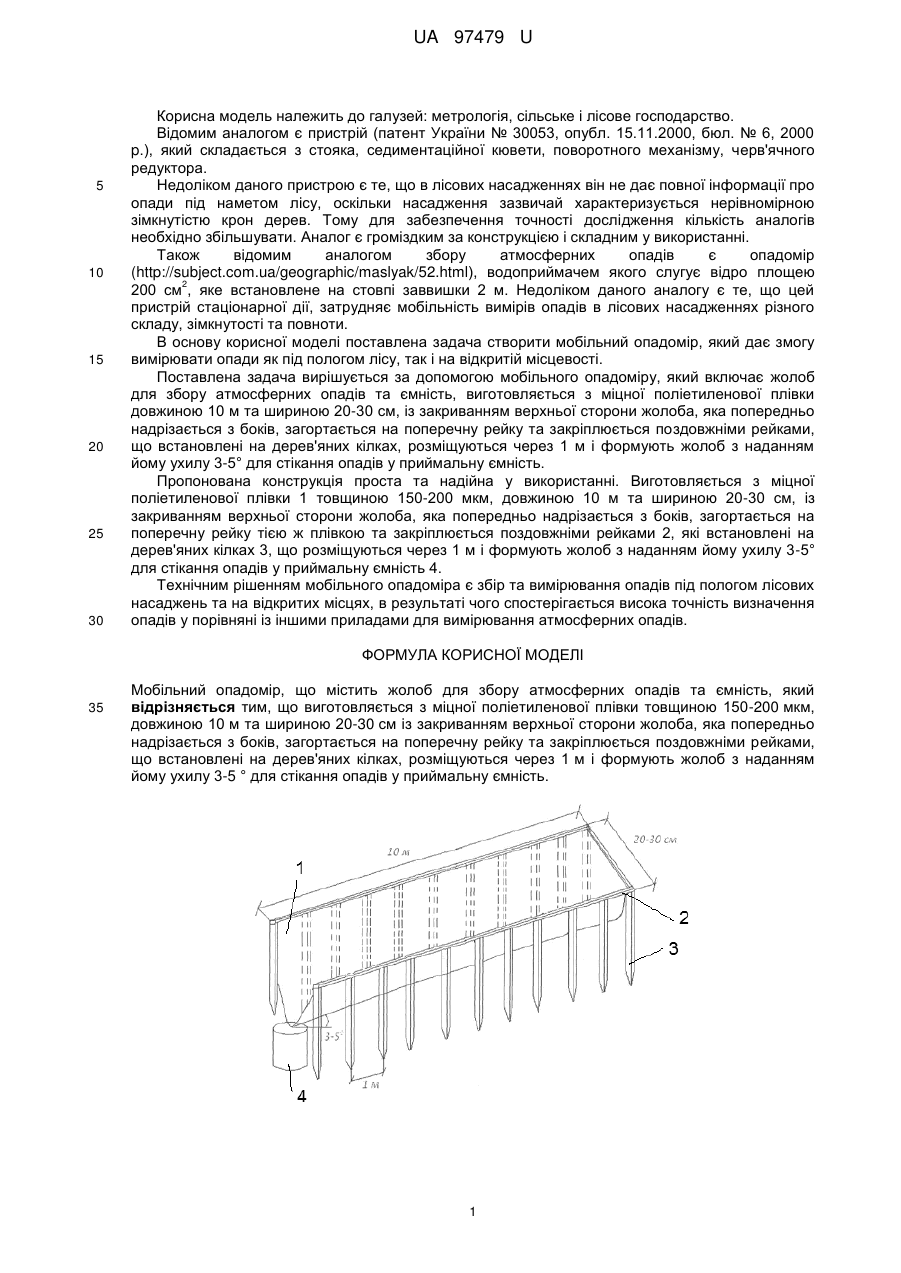

Реферат: Мобільний опадомір виготовляється з міцної поліетиленової плівки товщиною 150-200 мкм, довжиною 10 м та шириною 20-30 см із закриванням верхньої сторони жолоба, яка попередньо надрізається з боків, загортається на поперечну рейку та закріплюється поздовжніми рейками, що встановлені на дерев'яних кілках, розміщуються через 1 м і формують жолоб з наданням йому ухилу 3-5 ° для стікання опадів у приймальну ємність. UA 97479 U (54) МОБІЛЬНИЙ ОПАДОМІР UA 97479 U UA 97479 U 5 10 15 20 25 30 Корисна модель належить до галузей: метрологія, сільське і лісове господарство. Відомим аналогом є пристрій (патент України № 30053, опубл. 15.11.2000, бюл. № 6, 2000 p.), який складається з стояка, седиментаційної кювети, поворотного механізму, черв'ячного редуктора. Недоліком даного пристрою є те, що в лісових насадженнях він не дає повної інформації про опади під наметом лісу, оскільки насадження зазвичай характеризується нерівномірною зімкнутістю крон дерев. Тому для забезпечення точності дослідження кількість аналогів необхідно збільшувати. Аналог є громіздким за конструкцією і складним у використанні. Також відомим аналогом збору атмосферних опадів є опадомір (http://subject.com.ua/geographic/maslyak/52.html), водоприймачем якого слугує відро площею 2 200 см , яке встановлене на стовпі заввишки 2 м. Недоліком даного аналогу є те, що цей пристрій стаціонарної дії, затрудняє мобільність вимірів опадів в лісових насадженнях різного складу, зімкнутості та повноти. В основу корисної моделі поставлена задача створити мобільний опадомір, який дає змогу вимірювати опади як під пологом лісу, так і на відкритій місцевості. Поставлена задача вирішується за допомогою мобільного опадоміру, який включає жолоб для збору атмосферних опадів та ємність, виготовляється з міцної поліетиленової плівки довжиною 10 м та шириною 20-30 см, із закриванням верхньої сторони жолоба, яка попередньо надрізається з боків, загортається на поперечну рейку та закріплюється поздовжніми рейками, що встановлені на дерев'яних кілках, розміщуються через 1 м і формують жолоб з наданням йому ухилу 3-5° для стікання опадів у приймальну ємність. Пропонована конструкція проста та надійна у використанні. Виготовляється з міцної поліетиленової плівки 1 товщиною 150-200 мкм, довжиною 10 м та шириною 20-30 см, із закриванням верхньої сторони жолоба, яка попередньо надрізається з боків, загортається на поперечну рейку тією ж плівкою та закріплюється поздовжніми рейками 2, які встановлені на дерев'яних кілках 3, що розміщуються через 1 м і формують жолоб з наданням йому ухилу 3-5° для стікання опадів у приймальну ємність 4. Технічним рішенням мобільного опадоміра є збір та вимірювання опадів під пологом лісових насаджень та на відкритих місцях, в результаті чого спостерігається висока точність визначення опадів у порівняні із іншими приладами для вимірювання атмосферних опадів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Мобільний опадомір, що містить жолоб для збору атмосферних опадів та ємність, який відрізняється тим, що виготовляється з міцної поліетиленової плівки товщиною 150-200 мкм, довжиною 10 м та шириною 20-30 см із закриванням верхньої сторони жолоба, яка попередньо надрізається з боків, загортається на поперечну рейку та закріплюється поздовжніми рейками, що встановлені на дерев'яних кілках, розміщуються через 1 м і формують жолоб з наданням йому ухилу 3-5 ° для стікання опадів у приймальну ємність. 1 UA 97479 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
