Пристрій для псевдозрідження дисперсних матеріалів

Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27581

Опубліковано: 15.09.2000

Автори: Павленко Анатолій Михайлович, Пастушко Василь Миколайович, Масалітін Богдан Станіславович, Долгополов Ігор Сергійович

Завантажити PDF файл.

Текст

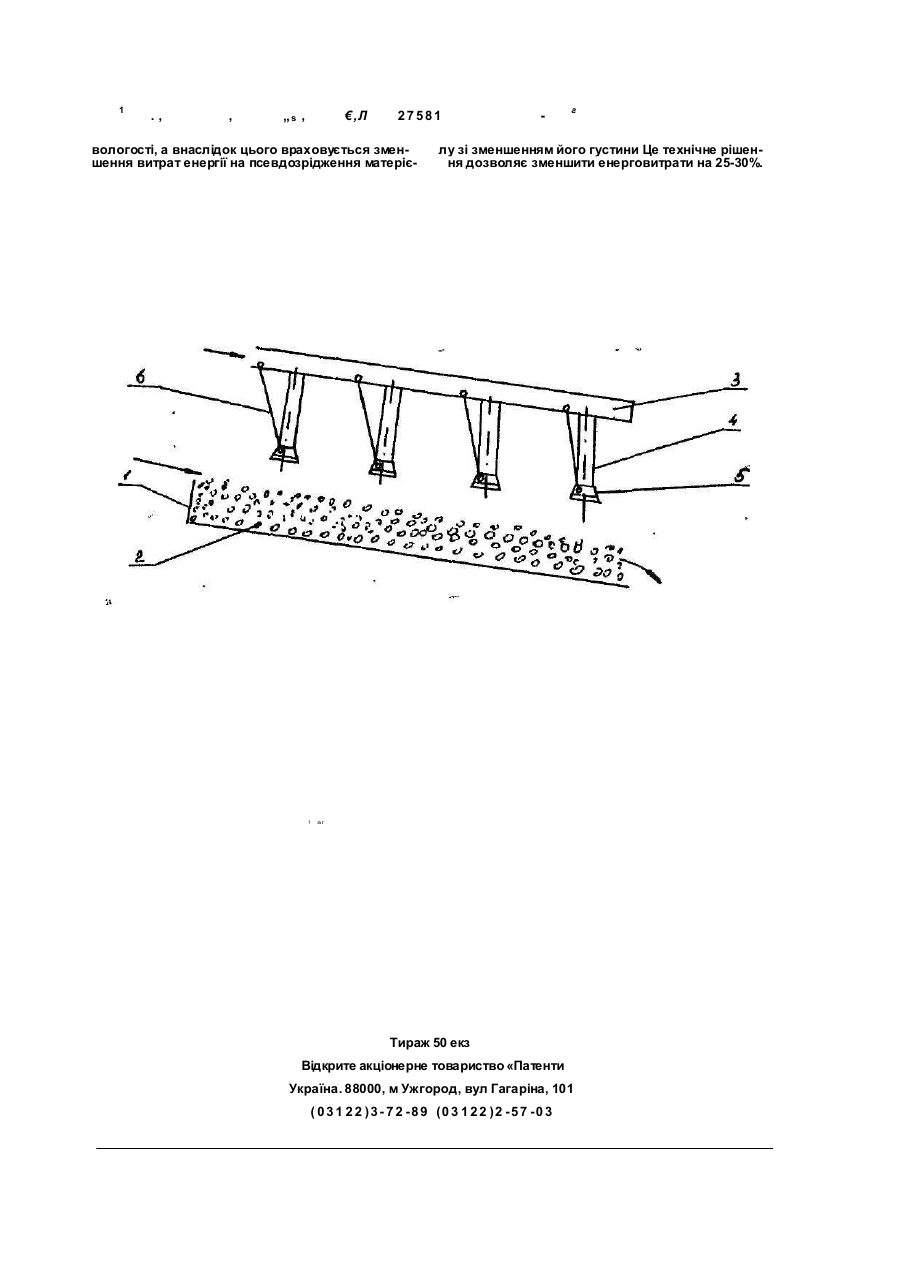

Пристрій для псевдозрідження дисперних матеріалів, який складається з жолобу, у верхній части ні яко го вста но влени й газо розпо ді льний пристрій, виконаний у вигляді колектора з роздавальними па тр убками , який відрізня ється тим , що роздавальні патрубки виконані рухомими відносно колектора, а на виході кожного з них встановлені насадки з циліндричними дисками, у яких по концентричних колах розташовані отвори, при цьому насадки з'єднані з колектором біметалевими пластинами. насадки з'єднані з колектором біметалевими пластинами. Біметалеві пластини, які з'єднують насадки з колектором, змінюють свою довжину внаслідок зміни температури відпрацьованих газів за напрямком сушіння. Таке виконання пристрою забезпечує саморегулювання кута входження потоку сушарного агенту у шар дисперного матеріалу. Пристрій для псевдозрідження дисперсних матеріалів, зображенний на кресленні, складається з жолобу 1, у якому зна ходя ться шар дисперсного матеріалу 2, у верхнюю частину жолобу вводиться газорозподільний пристрій 3 з рухаючимися роздаючими патрубками 4, насадками з циліндричними дисками 5, у яких по концентричним колам розташовані отвори для проходу сушарного агенту, біметалевих пластин 6. Пристрій пра цює наступним чином . С ушарний агент подається через роздаючі патрубки 4 газорозподільного пристрою 3 до жолобу 1, де здійснюється псевдозрідження шару дисперсних матеріалів 2. Під ВПЛИВОМ потоку сушарного агенту матеріал просувається по жолобу 1. Внаслідок висушування матеріалу змінюється вологість та температура відпрацьованих газів, здійснюється зміна довжини біметалевої пластини 6, таким чином забезпечується саморегулювання кута входження потоку сушариого агенту до шар у дисперсного матеріалу. Запропонований пристрій забезпечує входження потоку сушарного а генту до шар у дисперсного матеріалу з мінімальними витратами енергії, так як кут входження регулюється зі зміною CM О 00 ю CM 1 ., , „s , € ,Л 27581 вологості, а внаслідок цього враховується зменшення витрат енергії на псевдозрідження матеріє ! г лу зі зменшенням його густини Це технічне рішення дозволяє зменшити енерговитрати на 25-30%. аг Тираж 50 екз Відкрите акціонерне товариство «Патенти Україна. 88000, м Ужгород, вул Гагаріна, 101 ( 0 3 1 2 2 )3 - 7 2 -8 9 (0 3 1 2 2 )2 -5 7 -0 3

Дивитися

Додаткова інформація

Назва патенту англійською

Device for fluidization of dispersed materials

Автори англійською

Dolhopolov Ihor Serhiiovych, Pavlenko Anatolii Mykhailovych, Masalitin Bohdan Stanislavovych, Pastushko Vasyl Mykolaiovych

Назва патенту російською

Устройство для псевдоожижения дисперсных материалов

Автори російською

Долгополов Игорь Сергеевич, Павленко Анатолий Михайлович, Масалитин Богдан Станиславович, Пастушко Василий Николаевич

МПК / Мітки

МПК: B01D 45/12, B01J 8/18

Мітки: псевдозрідження, дисперсних, пристрій, матеріалів
