Плита для утеплення та вирівнювання стін, стель, підлоги

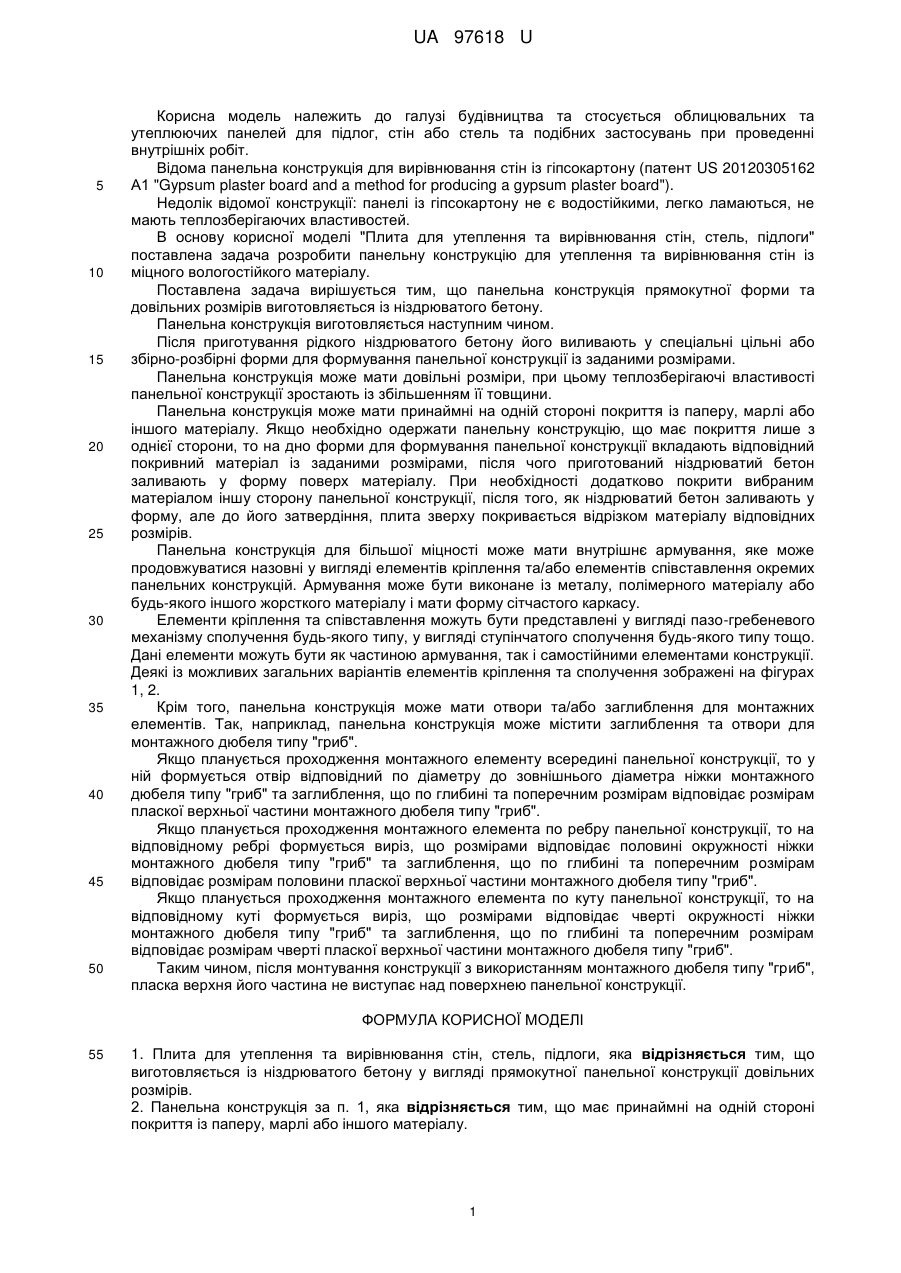

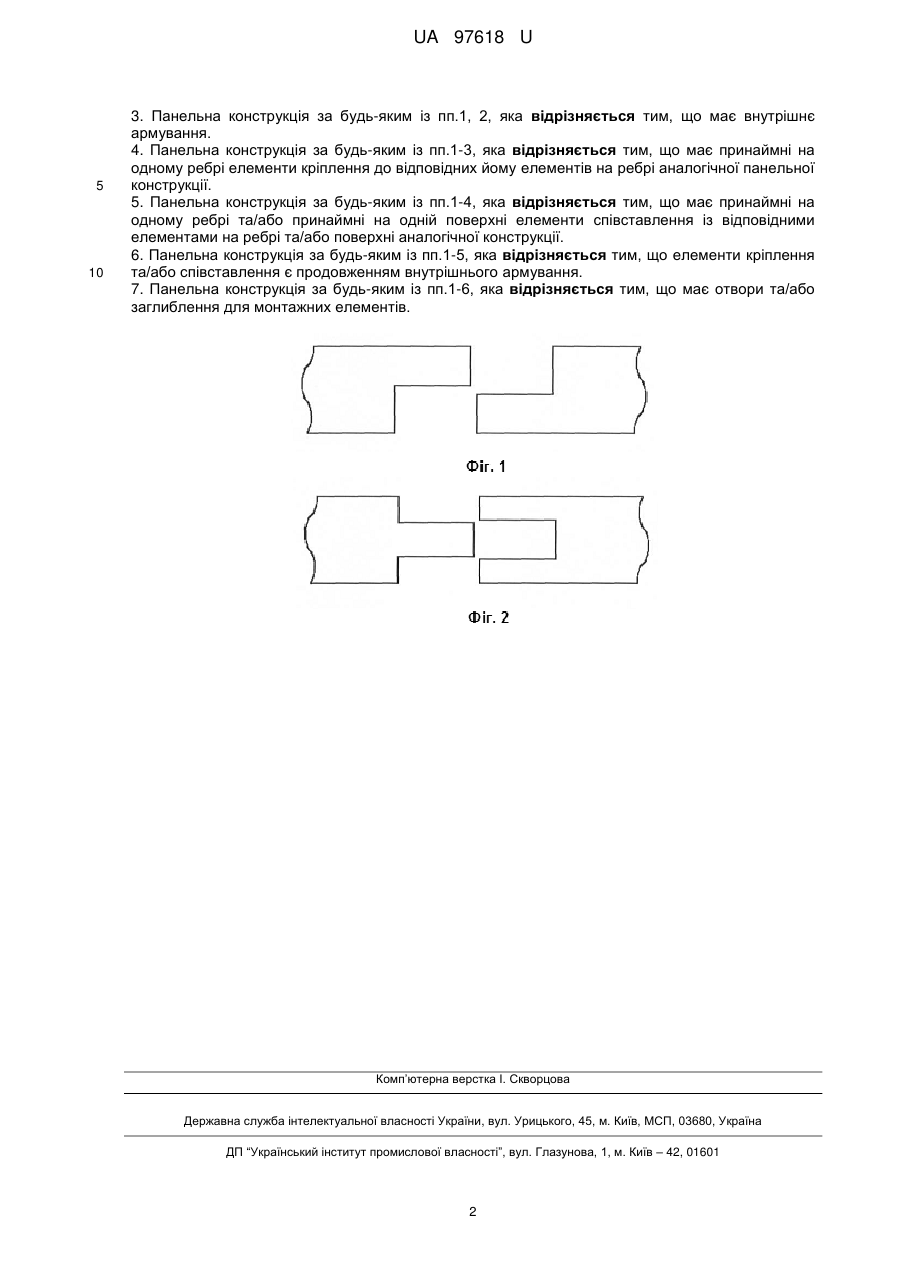

Реферат: Плита для утеплення та вирівнювання стін, стель, підлоги характеризується тим, що виготовляється із ніздрюватого бетону у вигляді прямокутної панельної конструкції довільних розмірів. UA 97618 U (54) ПЛИТА ДЛЯ УТЕПЛЕННЯ ТА ВИРІВНЮВАННЯ СТІН, СТЕЛЬ, ПІДЛОГИ UA 97618 U UA 97618 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва та стосується облицювальних та утеплюючих панелей для підлог, стін або стель та подібних застосувань при проведенні внутрішніх робіт. Відома панельна конструкція для вирівнювання стін із гіпсокартону (патент US 20120305162 А1 "Gypsum plaster board and a method for producing a gypsum plaster board"). Недолік відомої конструкції: панелі із гіпсокартону не є водостійкими, легко ламаються, не мають теплозберігаючих властивостей. В основу корисної моделі "Плита для утеплення та вирівнювання стін, стель, підлоги" поставлена задача розробити панельну конструкцію для утеплення та вирівнювання стін із міцного вологостійкого матеріалу. Поставлена задача вирішується тим, що панельна конструкція прямокутної форми та довільних розмірів виготовляється із ніздрюватого бетону. Панельна конструкція виготовляється наступним чином. Після приготування рідкого ніздрюватого бетону його виливають у спеціальні цільні або збірно-розбірні форми для формування панельної конструкції із заданими розмірами. Панельна конструкція може мати довільні розміри, при цьому теплозберігаючі властивості панельної конструкції зростають із збільшенням її товщини. Панельна конструкція може мати принаймні на одній стороні покриття із паперу, марлі або іншого матеріалу. Якщо необхідно одержати панельну конструкцію, що має покриття лише з однієї сторони, то на дно форми для формування панельної конструкції вкладають відповідний покривний матеріал із заданими розмірами, після чого приготований ніздрюватий бетон заливають у форму поверх матеріалу. При необхідності додатково покрити вибраним матеріалом іншу сторону панельної конструкції, після того, як ніздрюватий бетон заливають у форму, але до його затвердіння, плита зверху покривається відрізком матеріалу відповідних розмірів. Панельна конструкція для більшої міцності може мати внутрішнє армування, яке може продовжуватися назовні у вигляді елементів кріплення та/або елементів співставлення окремих панельних конструкцій. Армування може бути виконане із металу, полімерного матеріалу або будь-якого іншого жорсткого матеріалу і мати форму сітчастого каркасу. Елементи кріплення та співставлення можуть бути представлені у вигляді пазо-гребеневого механізму сполучення будь-якого типу, у вигляді ступінчатого сполучення будь-якого типу тощо. Дані елементи можуть бути як частиною армування, так і самостійними елементами конструкції. Деякі із можливих загальних варіантів елементів кріплення та сполучення зображені на фігурах 1, 2. Крім того, панельна конструкція може мати отвори та/або заглиблення для монтажних елементів. Так, наприклад, панельна конструкція може містити заглиблення та отвори для монтажного дюбеля типу "гриб". Якщо планується проходження монтажного елементу всередині панельної конструкції, то у ній формується отвір відповідний по діаметру до зовнішнього діаметра ніжки монтажного дюбеля типу "гриб" та заглиблення, що по глибині та поперечним розмірам відповідає розмірам пласкої верхньої частини монтажного дюбеля типу "гриб". Якщо планується проходження монтажного елемента по ребру панельної конструкції, то на відповідному ребрі формується виріз, що розмірами відповідає половині окружності ніжки монтажного дюбеля типу "гриб" та заглиблення, що по глибині та поперечним розмірам відповідає розмірам половини пласкої верхньої частини монтажного дюбеля типу "гриб". Якщо планується проходження монтажного елемента по куту панельної конструкції, то на відповідному куті формується виріз, що розмірами відповідає чверті окружності ніжки монтажного дюбеля типу "гриб" та заглиблення, що по глибині та поперечним розмірам відповідає розмірам чверті пласкої верхньої частини монтажного дюбеля типу "гриб". Таким чином, після монтування конструкції з використанням монтажного дюбеля типу "гриб", пласка верхня його частина не виступає над поверхнею панельної конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Плита для утеплення та вирівнювання стін, стель, підлоги, яка відрізняється тим, що виготовляється із ніздрюватого бетону у вигляді прямокутної панельної конструкції довільних розмірів. 2. Панельна конструкція за п. 1, яка відрізняється тим, що має принаймні на одній стороні покриття із паперу, марлі або іншого матеріалу. 1 UA 97618 U 5 10 3. Панельна конструкція за будь-яким із пп.1, 2, яка відрізняється тим, що має внутрішнє армування. 4. Панельна конструкція за будь-яким із пп.1-3, яка відрізняється тим, що має принаймні на одному ребрі елементи кріплення до відповідних йому елементів на ребрі аналогічної панельної конструкції. 5. Панельна конструкція за будь-яким із пп.1-4, яка відрізняється тим, що має принаймні на одному ребрі та/або принаймні на одній поверхні елементи співставлення із відповідними елементами на ребрі та/або поверхні аналогічної конструкції. 6. Панельна конструкція за будь-яким із пп.1-5, яка відрізняється тим, що елементи кріплення та/або співставлення є продовженням внутрішнього армування. 7. Панельна конструкція за будь-яким із пп.1-6, яка відрізняється тим, що має отвори та/або заглиблення для монтажних елементів. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
