Панельний пристрій для систем обігріву стель, стін або підлог

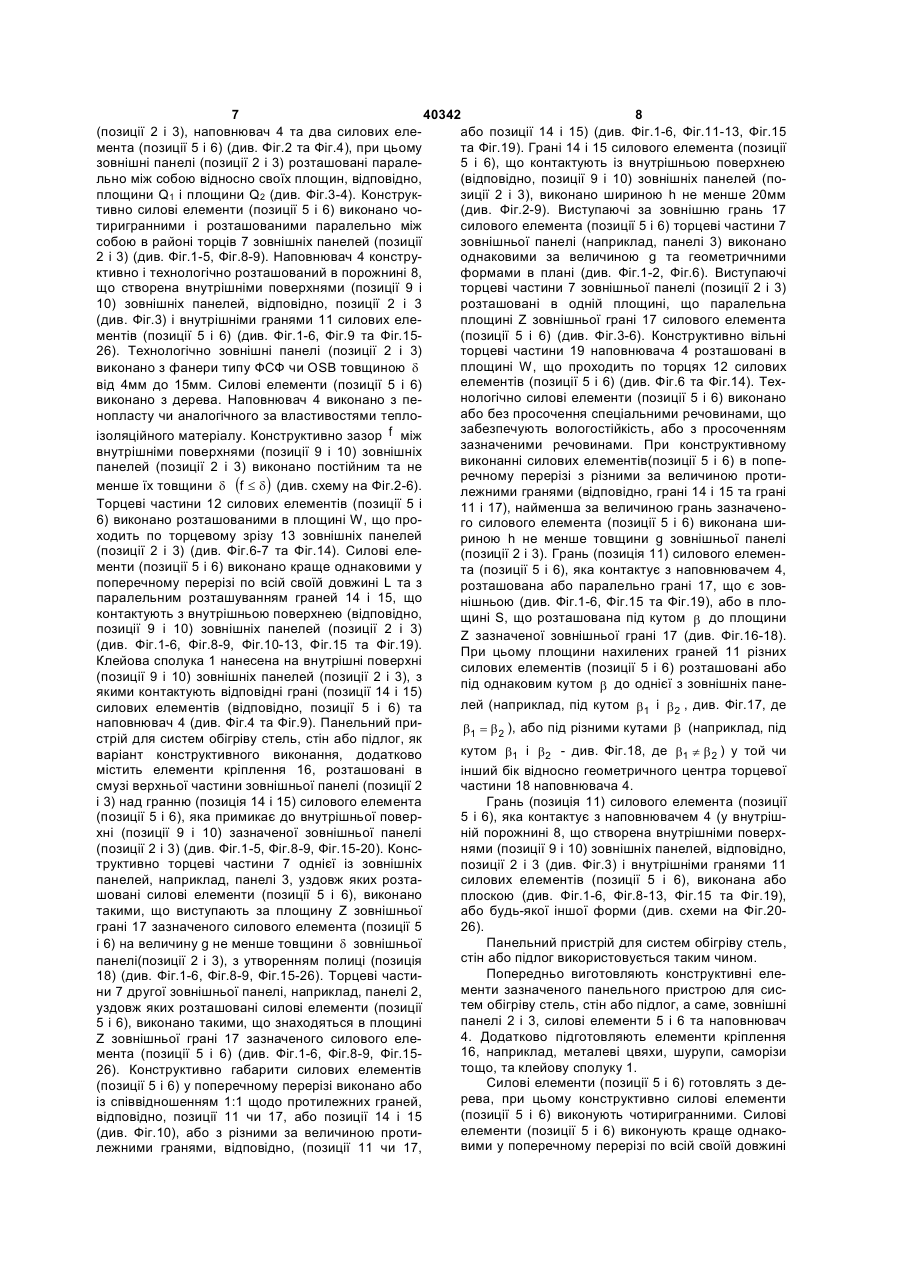

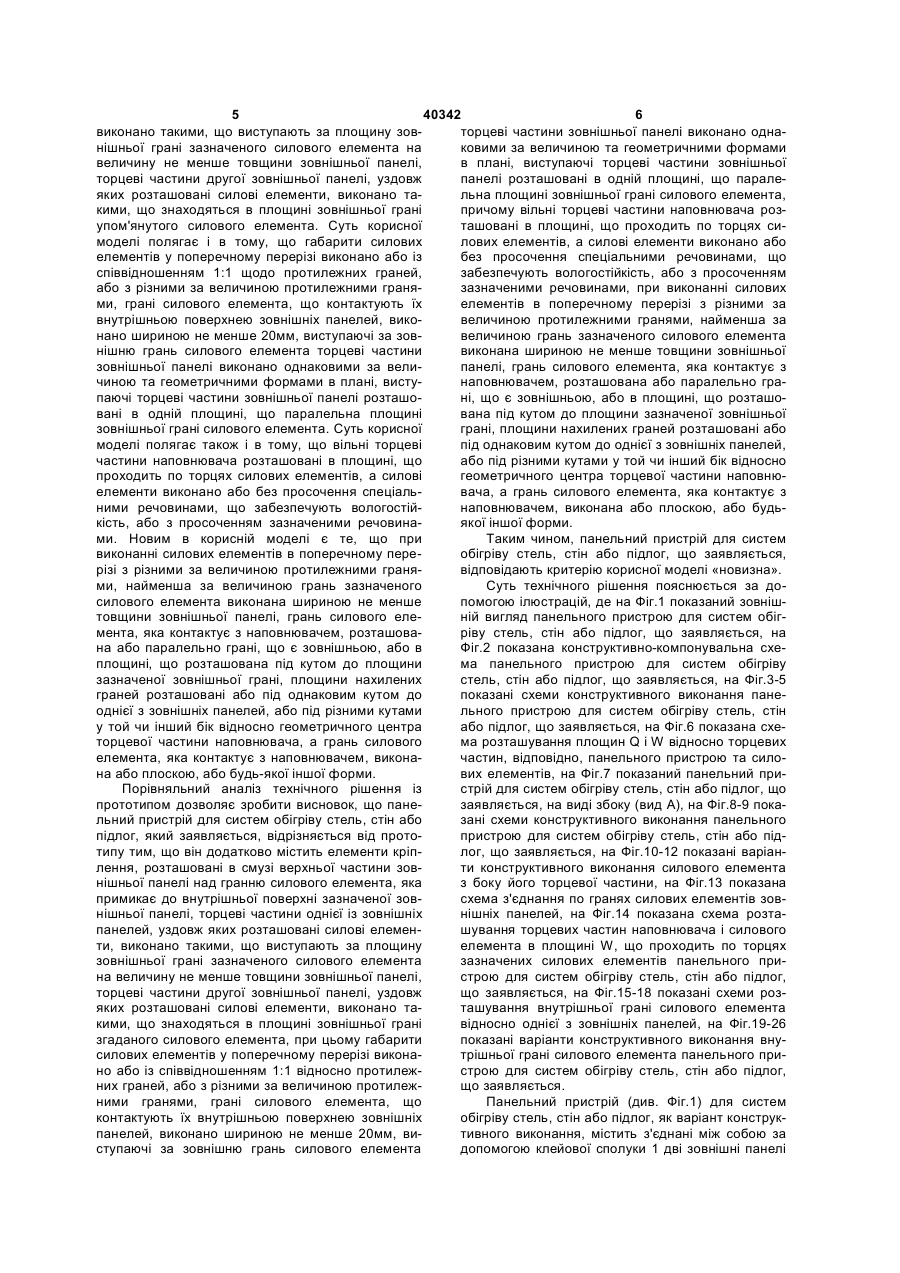

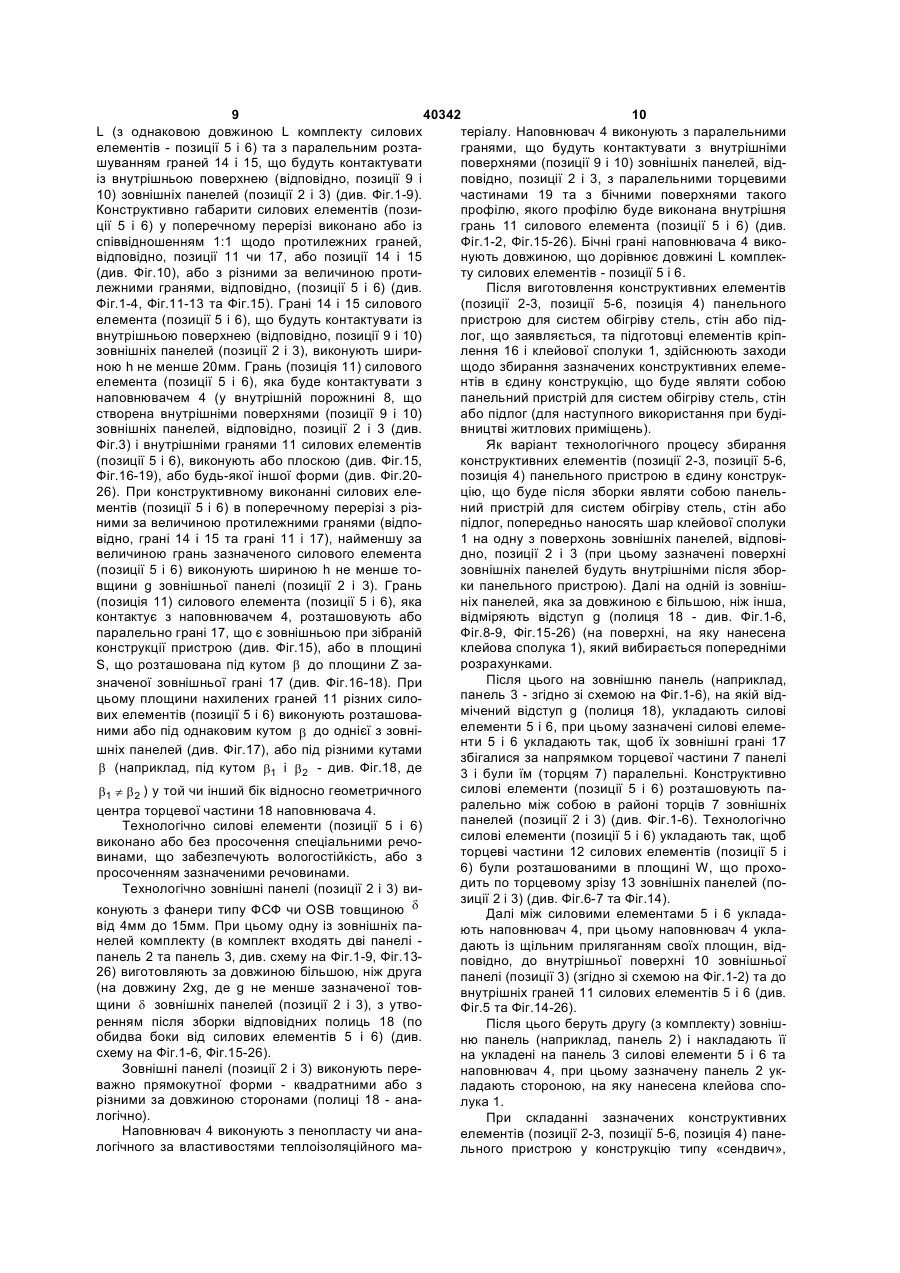

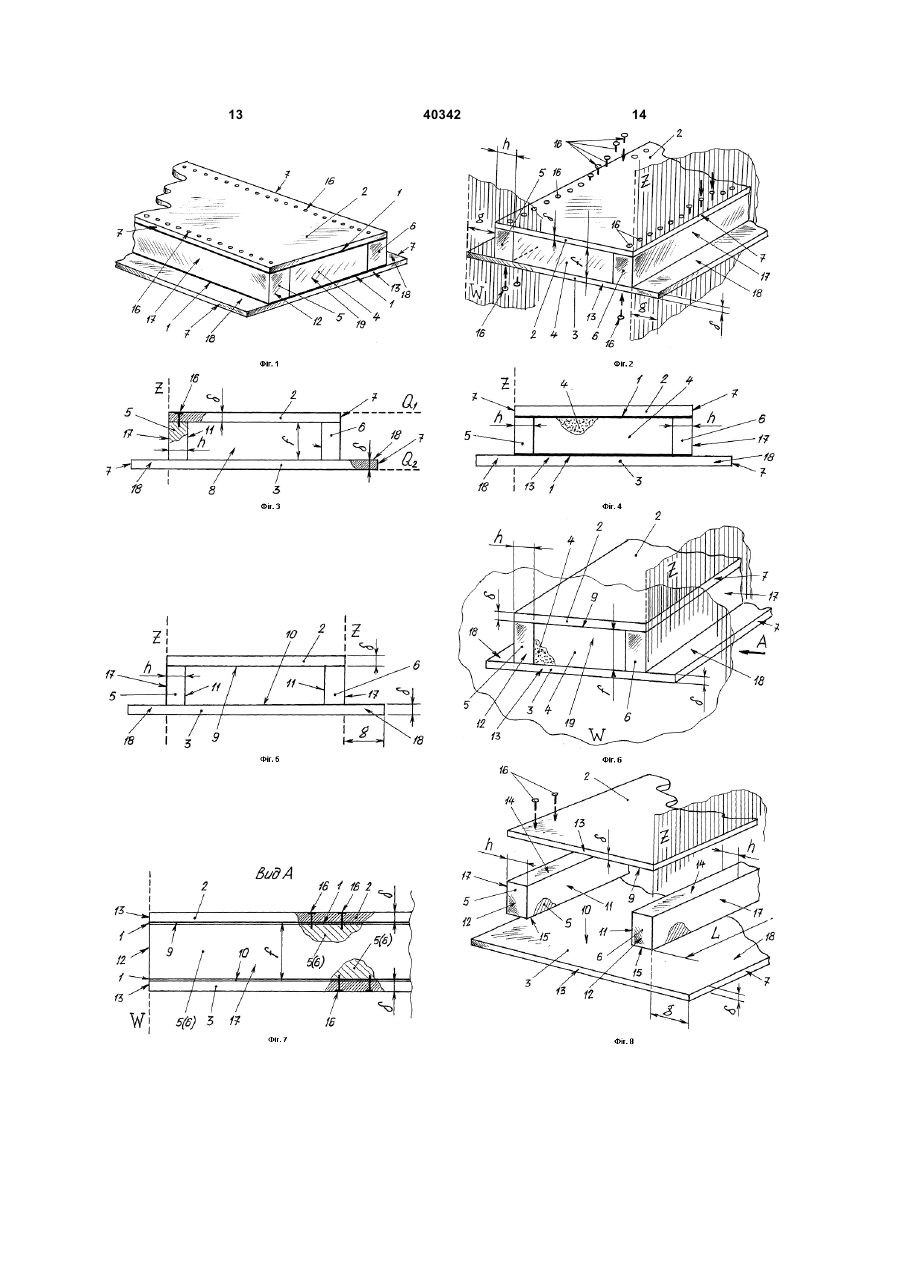

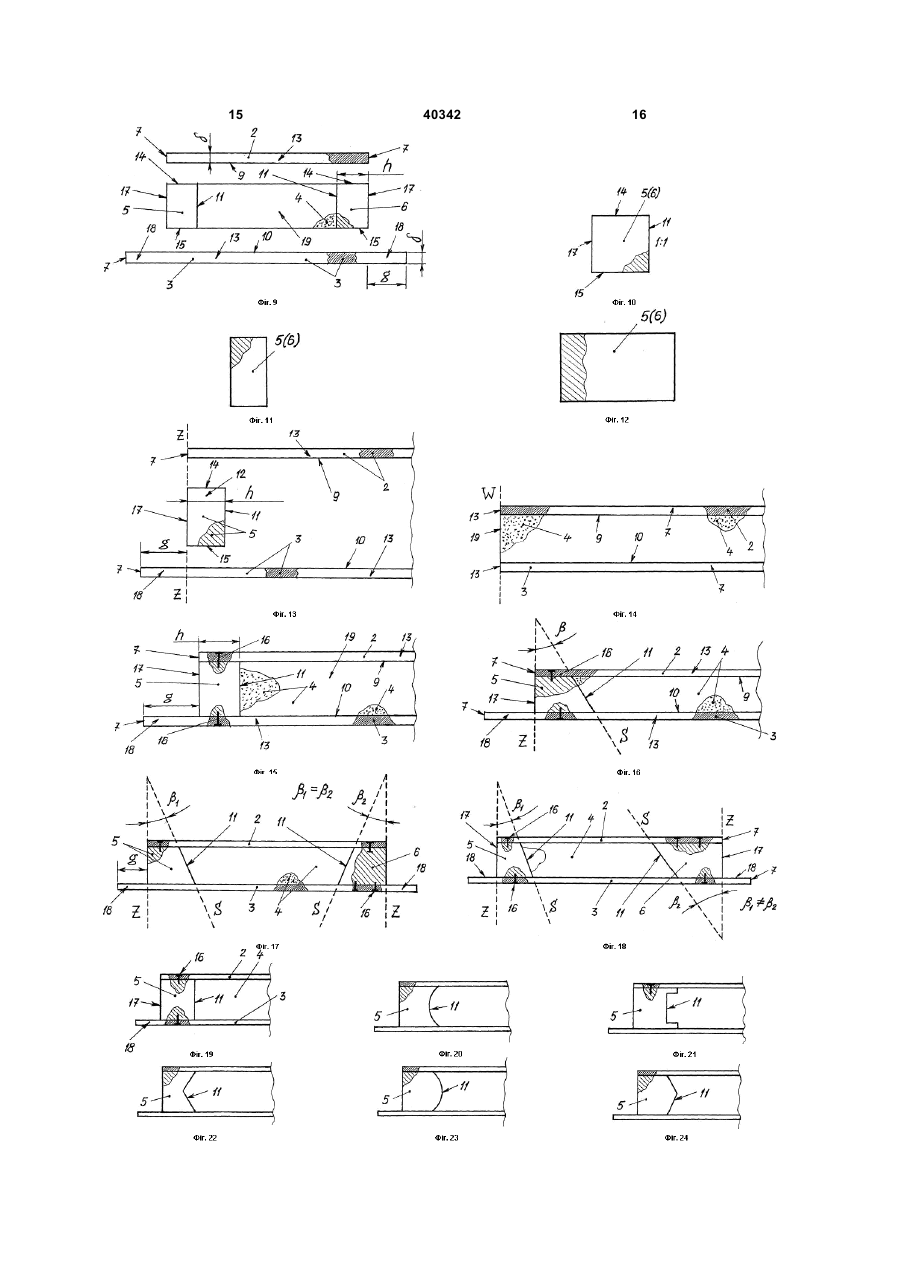

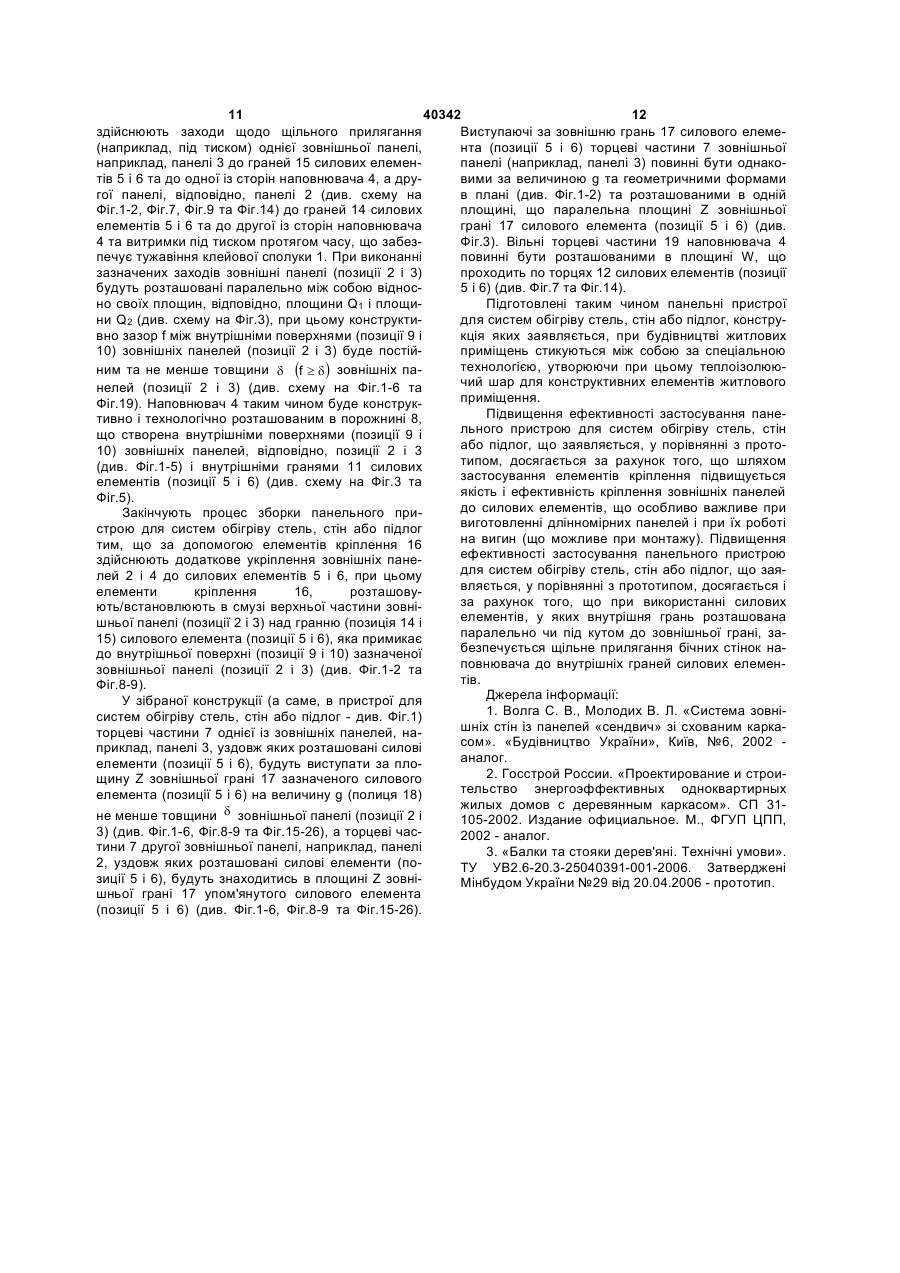

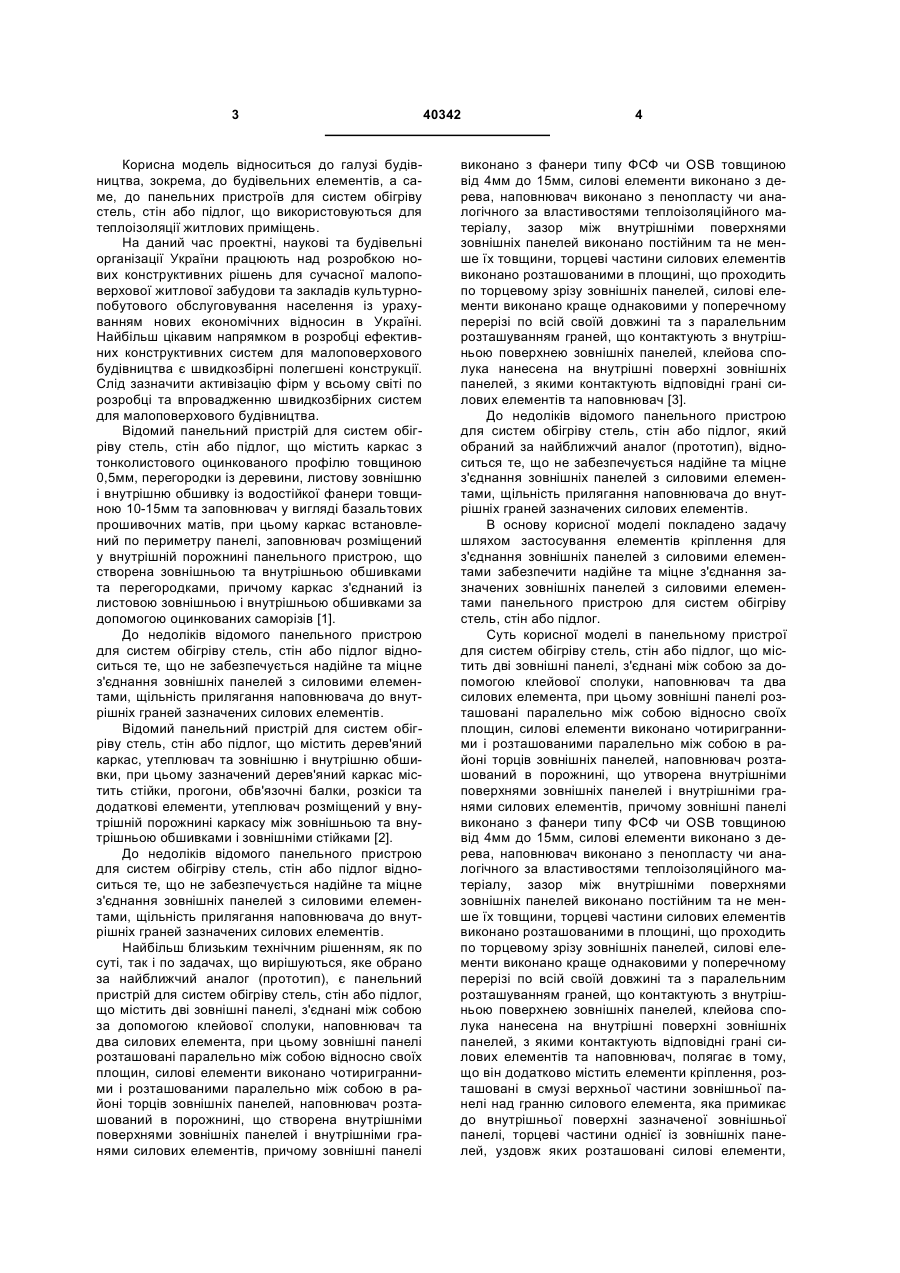

1. Панельний пристрій для систем обігріву стель, стін або підлог, що містить дві зовнішні панелі, з'єднані між собою за допомогою клейової сполуки, наповнювач та два силових елементи, при цьому зовнішні панелі розташовані паралельно між собою відносно своїх площин, силові елементи виконано чотиригранними і розташованими паралельно між собою в районі торців зовнішніх панелей, наповнювач розташований в порожнині, що утворена внутрішніми поверхнями зовнішніх панелей і внутрішніми гранями силових елементів, причому зовнішні панелі виконано з фанери типу ФСФ чи OSB товщиною від 4 мм до 15мм, силові елементи виконано з дерева, наповнювач виконано з пінопласту чи аналогічного за властивостями теплоізоляційного матеріалу, зазор між внутрішніми поверхнями зовнішніх панелей виконано постійним та не менше їх товщини, торцеві частини силових елементів виконано розташованими в площині, що проходить по торцевому зрізу зовнішніх панелей, силові елементи виконано краще однаковими у поперечному перерізі по всій своїй довжині та з паралельним розташуванням граней, що контактують з внутрішньою поверхнею зовнішніх панелей, клейова сполука нанесена на внутрішні поверхні зовнішніх панелей, з якими контактують відповідні грані силових елементів та наповнювач, який відрізняється тим, що він додатково містить елементи кріплення, розташовані в смузі верхньої частини зовнішньої панелі над гранню силового елемента, яка примикає до внутрішньої поверхні зазначеної зовнішньої панелі, торцеві частини однієї із зовнішніх панелей, уздовж яких розташовані силові елементи, виконано такими, що виступають за площину зовнішньої 2 (19) 1 3 Корисна модель відноситься до галузі будівництва, зокрема, до будівельних елементів, а саме, до панельних пристроїв для систем обігріву стель, стін або підлог, що використовуються для теплоізоляції житлових приміщень. На даний час проектні, наукові та будівельні організації України працюють над розробкою нових конструктивних рішень для сучасної малоповерхової житлової забудови та закладів культурнопобутового обслуговування населення із урахуванням нових економічних відносин в Україні. Найбільш цікавим напрямком в розробці ефективних конструктивних систем для малоповерхового будівництва є швидкозбірні полегшені конструкції. Слід зазначити активізацію фірм у всьому світі по розробці та впровадженню швидкозбірних систем для малоповерхового будівництва. Відомий панельний пристрій для систем обігріву стель, стін або підлог, що містить каркас з тонколистового оцинкованого профілю товщиною 0,5мм, перегородки із деревини, листову зовнішню і внутрішню обшивку із водостійкої фанери товщиною 10-15мм та заповнювач у вигляді базальтових прошивочних матів, при цьому каркас встановлений по периметру панелі, заповнювач розміщений у внутрішній порожнині панельного пристрою, що створена зовнішньою та внутрішньою обшивками та перегородками, причому каркас з'єднаний із листовою зовнішньою і внутрішньою обшивками за допомогою оцинкованих саморізів [1]. До недоліків відомого панельного пристрою для систем обігріву стель, стін або підлог відноситься те, що не забезпечується надійне та міцне з'єднання зовнішніх панелей з силовими елементами, щільність прилягання наповнювача до внутрішніх граней зазначених силових елементів. Відомий панельний пристрій для систем обігріву стель, стін або підлог, що містить дерев'яний каркас, утеплювач та зовнішню і внутрішню обшивки, при цьому зазначений дерев'яний каркас містить стійки, прогони, обв'язочні балки, розкіси та додаткові елементи, утеплювач розміщений у внутрішній порожнині каркасу між зовнішньою та внутрішньою обшивками і зовнішніми стійками [2]. До недоліків відомого панельного пристрою для систем обігріву стель, стін або підлог відноситься те, що не забезпечується надійне та міцне з'єднання зовнішніх панелей з силовими елементами, щільність прилягання наповнювача до внутрішніх граней зазначених силових елементів. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, яке обрано за найближчий аналог (прототип), є панельний пристрій для систем обігріву стель, стін або підлог, що містить дві зовнішні панелі, з'єднані між собою за допомогою клейової сполуки, наповнювач та два силових елемента, при цьому зовнішні панелі розташовані паралельно між собою відносно своїх площин, силові елементи виконано чотиригранними і розташованими паралельно між собою в районі торців зовнішніх панелей, наповнювачрозташований в порожнині, що створена внутрішніми поверхнями зовнішніх панелей і внутрішніми гранями силових елементів, причому зовнішні панелі 40342 4 виконано з фанери типу ФСФ чи OSB товщиною від 4мм до 15мм, силові елементи виконано з дерева, наповнювач виконано з пенопласту чи аналогічного за властивостями теплоізоляційного матеріалу, зазор між внутрішніми поверхнями зовнішніх панелей виконано постійним та не менше їх товщини, торцеві частини силових елементів виконано розташованими в площині, що проходить по торцевому зрізу зовнішніх панелей, силові елементи виконано кращe однаковими у поперечному перерізі по всій своїй довжині та з паралельним розташуванням граней, що контактують з внутрішньою поверхнею зовнішніх панелей, клейова сполука нанесена на внутрішні поверхні зовнішніх панелей, з якими контактують відповідні грані силових елементів та наповнювач [3]. До недоліків відомого панельного пристрою для систем обігріву стель, стін або підлог, який обраний за найближчий аналог (прототип), відноситься те, що не забезпечується надійне та міцне з'єднання зовнішніх панелей з силовими елементами, щільність прилягання наповнювача до внутрішніх граней зазначених силових елементів. В основу корисної моделі покладено задачу шляхом застосування елементів кріплення для з'єднання зовнішніх панелей з силовими елементами забезпечити надійне та міцне з'єднання зазначених зовнішніх панелей з силовими елементами панельного пристрою для систем обігріву стель, стін або підлог. Суть корисної моделі в панельному пристрої для систем обігріву стель, стін або підлог, що містить дві зовнішні панелі, з'єднані між собою за допомогою клейової сполуки, наповнювач та два силових елемента, при цьому зовнішні панелі розташовані паралельно між собою відносно своїх площин, силові елементи виконано чотиригранними і розташованими паралельно між собою в районі торців зовнішніх панелей, наповнювач розташований в порожнині, що утворена внутрішніми поверхнями зовнішніх панелей і внутрішніми гранями силових елементів, причому зовнішні панелі виконано з фанери типу ФСФ чи OSB товщиною від 4мм до 15мм, силові елементи виконано з дерева, наповнювач виконано з пенопласту чи аналогічного за властивостями теплоізоляційного матеріалу, зазор між внутрішніми поверхнями зовнішніх панелей виконано постійним та не менше їх товщини, торцеві частини силових елементів виконано розташованими в площині, що проходить по торцевому зрізу зовнішніх панелей, силові елементи виконано краще однаковими у поперечному перерізі по всій своїй довжині та з паралельним розташуванням граней, що контактують з внутрішньою поверхнею зовнішніх панелей, клейова сполука нанесена на внутрішні поверхні зовнішніх панелей, з якими контактують відповідні грані силових елементів та наповнювач, полягає в тому, що він додатково містить елементи кріплення, розташовані в смузі верхньої частини зовнішньої панелі над гранню силового елемента, яка примикає до внутрішньої поверхні зазначеної зовнішньої панелі, торцеві частини однієї із зовнішніх панелей, уздовж яких розташовані силові елементи, 5 40342 6 виконано такими, що виступають за площину зовторцеві частини зовнішньої панелі виконано однанішньої грані зазначеного силового елемента на ковими за величиною та геометричними формами величину не менше товщини зовнішньої панелі, в плані, виступаючі торцеві частини зовнішньої торцеві частини другої зовнішньої панелі, уздовж панелі розташовані в одній площині, що паралеяких розташовані силові елементи, виконано тальна площині зовнішньої грані силового елемента, кими, що знаходяться в площині зовнішньої грані причому вільні торцеві частини наповнювача розупом'янутого силового елемента. Суть корисної ташовані в площині, що проходить по торцях симоделі полягає і в тому, що габарити силових лових елементів, а силові елементи виконано або елементів у поперечному перерізі виконано або із без просочення спеціальними речовинами, що співвідношенням 1:1 щодо протилежних граней, забезпечують вологостійкість, або з просоченням або з різними за величиною протилежними гранязазначеними речовинами, при виконанні силових ми, грані силового елемента, що контактують їх елементів в поперечному перерізі з різними за внутрішньою поверхнею зовнішніх панелей, виковеличиною протилежними гранями, найменша за нано шириною не менше 20мм, виступаючі за зоввеличиною грань зазначеного силового елемента нішню грань силового елемента торцеві частини виконана шириною не менше товщини зовнішньої зовнішньої панелі виконано однаковими за велипанелі, грань силового елемента, яка контактує з чиною та геометричними формами в плані, вистунаповнювачем, розташована або паралельно грапаючі торцеві частини зовнішньої панелі розташоні, що є зовнішньою, або в площині, що розташовані в одній площині, що паралельна площині вана під кутом до площини зазначеної зовнішньої зовнішньої грані силового елемента. Суть корисної грані, площини нахилених граней розташовані або моделі полягає також і в тому, що вільні торцеві під однаковим кутом до однієї з зовнішніх панелей, частини наповнювача розташовані в площині, що або під різними кутами у той чи інший бік відносно проходить по торцях силових елементів, а силові геометричного центра торцевої частини наповнюелементи виконано або без просочення спеціальвача, а грань силового елемента, яка контактує з ними речовинами, що забезпечують вологостійнаповнювачем, виконана або плоскою, або будькість, або з просоченням зазначеними речовинаякої іншої форми. ми. Новим в корисній моделі є те, що при Таким чином, панельний пристрій для систем виконанні силових елементів в поперечному переобігріву стель, стін або підлог, що заявляється, різі з різними за величиною протилежними гранявідповідають критерію корисної моделі «новизна». ми, найменша за величиною грань зазначеного Суть технічного рішення пояснюється за досилового елемента виконана шириною не менше помогою ілюстрацій, де на Фіг.1 показаний зовніштовщини зовнішньої панелі, грань силового еленій вигляд панельного пристрою для систем обігмента, яка контактує з наповнювачем, розташоваріву стель, стін або підлог, що заявляється, на на або паралельно грані, що є зовнішньою, або в Фіг.2 показана конструктивно-компонувальна схеплощині, що розташована під кутом до площини ма панельного пристрою для систем обігріву зазначеної зовнішньої грані, площини нахилених стель, стін або підлог, що заявляється, на Фіг.3-5 граней розташовані або під однаковим кутом до показані схеми конструктивного виконання панеоднієї з зовнішніх панелей, або під різними кутами льного пристрою для систем обігріву стель, стін у той чи інший бік відносно геометричного центра або підлог, що заявляється, на Фіг.6 показана схеторцевої частини наповнювача, а грань силового ма розташування площин Q і W відносно торцевих елемента, яка контактує з наповнювачем, виконачастин, відповідно, панельного пристрою та силона або плоскою, або будь-якої іншої форми. вих елементів, на Фіг.7 показаний панельний приПорівняльний аналіз технічного рішення із стрій для систем обігріву стель, стін або підлог, що прототипом дозволяє зробити висновок, що панезаявляється, на виді збоку (вид А), на Фіг.8-9 покальний пристрій для систем обігріву стель, стін або зані схеми конструктивного виконання панельного підлог, який заявляється, відрізняється від протопристрою для систем обігріву стель, стін або підтипу тим, що він додатково містить елементи кріплог, що заявляється, на Фіг.10-12 показані варіанлення, розташовані в смузі верхньої частини зовти конструктивного виконання силового елемента нішньої панелі над гранню силового елемента, яка з боку його торцевої частини, на Фіг.13 показана примикає до внутрішньої поверхні зазначеної зовсхема з'єднання по гранях силових елементів зовнішньої панелі, торцеві частини однієї із зовнішніх нішніх панелей, на Фіг.14 показана схема розтапанелей, уздовж яких розташовані силові елеменшування торцевих частин наповнювача і силового ти, виконано такими, що виступають за площину елемента в площині W, що проходить по торцях зовнішньої грані зазначеного силового елемента зазначених силових елементів панельного прина величину не менше товщини зовнішньої панелі, строю для систем обігріву стель, стін або підлог, торцеві частини другої зовнішньої панелі, уздовж що заявляється, на Фіг.15-18 показані схеми розяких розташовані силові елементи, виконано таташування внутрішньої грані силового елемента кими, що знаходяться в площині зовнішньої грані відносно однієї з зовнішніх панелей, на Фіг.19-26 згаданого силового елемента, при цьому габарити показані варіанти конструктивного виконання внусилових елементів у поперечному перерізі виконатрішньої грані силового елемента панельного прино або із співвідношенням 1:1 відносно протилежстрою для систем обігріву стель, стін або підлог, них граней, або з різними за величиною протилежщо заявляється. ними гранями, грані силового елемента, що Панельний пристрій (див. Фіг.1) для систем контактують їх внутрішньою поверхнею зовнішніх обігріву стель, стін або підлог, як варіант конструкпанелей, виконано шириною не менше 20мм, витивного виконання, містить з'єднані між собою за ступаючі за зовнішню грань силового елемента допомогою клейової сполуки 1 дві зовнішні панелі 7 40342 8 або позиції 14 і 15) (див. Фіг.1-6, Фіг.11-13, Фіг.15 (позиції 2 і 3), наповнювач 4 та два силових елета Фіг.19). Грані 14 і 15 силового елемента (позиції мента (позиції 5 і 6) (див. Фіг.2 та Фіг.4), при цьому 5 і 6), що контактують із внутрішньою поверхнею зовнішні панелі (позиції 2 і 3) розташовані парале(відповідно, позиції 9 і 10) зовнішніх панелей (польно між собою відносно своїх площин, відповідно, зиції 2 і 3), виконано шириною h не менше 20мм площини Q1 і площини Q2 (див. Фіг.3-4). Конструк(див. Фіг.2-9). Виступаючі за зовнішню грань 17 тивно силові елементи (позиції 5 і 6) виконано чосилового елемента (позиції 5 і 6) торцеві частини 7 тиригранними і розташованими паралельно між зовнішньої панелі (наприклад, панелі 3) виконано собою в районі торців 7 зовнішніх панелей (позиції однаковими за величиною g та геометричними 2 і 3) (див. Фіг.1-5, Фіг.8-9). Наповнювач 4 конструформами в плані (див. Фіг.1-2, Фіг.6). Виступаючі ктивно і технологічно розташований в порожнині 8, торцеві частини 7 зовнішньої панелі (позиції 2 і 3) що створена внутрішніми поверхнями (позиції 9 і розташовані в одній площині, що паралельна 10) зовнішніх панелей, відповідно, позиції 2 і 3 площині Z зовнішньої грані 17 силового елемента (див. Фіг.3) і внутрішніми гранями 11 силових еле(позиції 5 і 6) (див. Фіг.3-6). Конструктивно вільні ментів (позиції 5 і 6) (див. Фіг.1-6, Фіг.9 та Фіг.15торцеві частини 19 наповнювача 4 розташовані в 26). Технологічно зовнішні панелі (позиції 2 і 3) площині W, що проходить по торцях 12 силових виконано з фанери типу ФСФ чи OSB товщиною d елементів (позиції 5 і 6) (див. Фіг.6 та Фіг.14). Техвід 4мм до 15мм. Силові елементи (позиції 5 і 6) нологічно силові елементи (позиції 5 і 6) виконано виконано з дерева. Наповнювач 4 виконано з пеабо без просочення спеціальними речовинами, що нопласту чи аналогічного за властивостями теплозабезпечують вологостійкість, або з просоченням ізоляційного матеріалу. Конструктивно зазор f між зазначеними речовинами. При конструктивному внутрішніми поверхнями (позиції 9 і 10) зовнішніх виконанні силових елементів(позиції 5 і 6) в попепанелей (позиції 2 і 3) виконано постійним та не речному перерізі з різними за величиною протименше їх товщини d (f £ d ) (див. схему на Фіг.2-6). лежними гранями (відповідно, грані 14 і 15 та грані Торцеві частини 12 силових елементів (позиції 5 і 11 і 17), найменша за величиною грань зазначено6) виконано розташованими в площині W, що прого силового елемента (позиції 5 і 6) виконана шиходить по торцевому зрізу 13 зовнішніх панелей риною h не менше товщини g зовнішньої панелі (позиції 2 і 3) (див. Фіг.6-7 та Фіг.14). Силові еле(позиції 2 і 3). Грань (позиція 11) силового елеменменти (позиції 5 і 6) виконано краще однаковими у та (позиції 5 і 6), яка контактує з наповнювачем 4, поперечному перерізі по всій своїй довжині L та з розташована або паралельно грані 17, що є зовпаралельним розташуванням граней 14 і 15, що нішньою (див. Фіг.1-6, Фіг.15 та Фіг.19), або в плоконтактують з внутрішньою поверхнею (відповідно, щині S, що розташована під кутом b до площини позиції 9 і 10) зовнішніх панелей (позиції 2 і 3) Z зазначеної зовнішньої грані 17 (див. Фіг.16-18). (див. Фіг.1-6, Фіг.8-9, Фіг.10-13, Фіг.15 та Фіг.19). При цьому площини нахилених граней 11 різних Клейова сполука 1 нанесена на внутрішні поверхні силових елементів (позиції 5 і 6) розташовані або (позиції 9 і 10) зовнішніх панелей (позиції 2 і 3), з під однаковим кутом b до однієї з зовнішніх панеякими контактують відповідні грані (позиції 14 і 15) лей (наприклад, під кутом b1 і b2 , див. Фіг.17, де силових елементів (відповідно, позиції 5 і 6) та наповнювач 4 (див. Фіг.4 та Фіг.9). Панельний приb1 = b 2 ), або під різними кутами b (наприклад, під стрій для систем обігріву стель, стін або підлог, як кутом b1 і b2 - див. Фіг.18, де b1 ¹ b 2 ) у той чи варіант конструктивного виконання, додатково містить елементи кріплення 16, розташовані в інший бік відносно геометричного центра торцевої смузі верхньої частини зовнішньої панелі (позиції 2 частини 18 наповнювача 4. Грань (позиція 11) силового елемента (позиції і 3) над гранню (позиція 14 і 15) силового елемента 5 і 6), яка контактує з наповнювачем 4 (у внутріш(позиції 5 і 6), яка примикає до внутрішньої поверній порожнині 8, що створена внутрішніми поверххні (позиції 9 і 10) зазначеної зовнішньої панелі (позиції 2 і 3) (див. Фіг.1-5, Фіг.8-9, Фіг.15-20). Конснями (позиції 9 і 10) зовнішніх панелей, відповідно, труктивно торцеві частини 7 однієї із зовнішніх позиції 2 і 3 (див. Фіг.3) і внутрішніми гранями 11 панелей, наприклад, панелі 3, уздовж яких розтасилових елементів (позиції 5 і 6), виконана або шовані силові елементи (позиції 5 і 6), виконано плоскою (див. Фіг.1-6, Фіг.8-13, Фіг.15 та Фіг.19), такими, що виступають за площину Z зовнішньої або будь-якої іншої форми (див. схеми на Фіг.2026). грані 17 зазначеного силового елемента (позиції 5 Панельний пристрій для систем обігріву стель, і 6) на величину g не менше товщини d зовнішньої стін або підлог використовується таким чином. панелі(позиції 2 і 3), з утворенням полиці (позиція Попередньо виготовляють конструктивні еле18) (див. Фіг.1-6, Фіг.8-9, Фіг.15-26). Торцеві частименти зазначеного панельного пристрою для сисни 7 другої зовнішньої панелі, наприклад, панелі 2, тем обігріву стель, стін або підлог, а саме, зовнішні уздовж яких розташовані силові елементи (позиції панелі 2 і 3, силові елементи 5 і 6 та наповнювач 5 і 6), виконано такими, що знаходяться в площині 4. Додатково підготовляють елементи кріплення Z зовнішньої грані 17 зазначеного силового еле16, наприклад, металеві цвяхи, шурупи, саморізи мента (позиції 5 і 6) (див. Фіг.1-6, Фіг.8-9, Фіг.15тощо, та клейову сполуку 1. 26). Конструктивно габарити силових елементів Силові елементи (позиції 5 і 6) готовлять з де(позиції 5 і 6) у поперечному перерізі виконано або рева, при цьому конструктивно силові елементи із співвідношенням 1:1 щодо протилежних граней, (позиції 5 і 6) виконують чотиригранними. Силові відповідно, позиції 11 чи 17, або позиції 14 і 15 елементи (позиції 5 і 6) виконують краще однако(див. Фіг.10), або з різними за величиною противими у поперечному перерізі по всій своїй довжині лежними гранями, відповідно, (позиції 11 чи 17, 9 40342 10 теріалу. Наповнювач 4 виконують з паралельними L (з однаковою довжиною L комплекту силових гранями, що будуть контактувати з внутрішніми елементів - позиції 5 і 6) та з паралельним розтаповерхнями (позиції 9 і 10) зовнішніх панелей, відшуванням граней 14 і 15, що будуть контактувати повідно, позиції 2 і 3, з паралельними торцевими із внутрішньою поверхнею (відповідно, позиції 9 і частинами 19 та з бічними поверхнями такого 10) зовнішніх панелей (позиції 2 і 3) (див. Фіг.1-9). профілю, якого профілю буде виконана внутрішня Конструктивно габарити силових елементів (позигрань 11 силового елемента (позиції 5 і 6) (див. ції 5 і 6) у поперечному перерізі виконано або із Фіг.1-2, Фіг.15-26). Бічні грані наповнювача 4 викоспіввідношенням 1:1 щодо протилежних граней, нують довжиною, що дорівнює довжині L комплеквідповідно, позиції 11 чи 17, або позиції 14 і 15 ту силових елементів - позиції 5 і 6. (див. Фіг.10), або з різними за величиною протиПісля виготовлення конструктивних елементів лежними гранями, відповідно, (позиції 5 і 6) (див. (позиції 2-3, позиції 5-6, позиція 4) панельного Фіг.1-4, Фіг.11-13 та Фіг.15). Грані 14 і 15 силового пристрою для систем обігріву стель, стін або піделемента (позиції 5 і 6), що будуть контактувати із лог, що заявляється, та підготовці елементів кріпвнутрішньою поверхнею (відповідно, позиції 9 і 10) лення 16 і клейової сполуки 1, здійснюють заходи зовнішніх панелей (позиції 2 і 3), виконують ширищодо збирання зазначених конструктивних елеменою h не менше 20мм. Грань (позиція 11) силового нтів в єдину конструкцію, що буде являти собою елемента (позиції 5 і 6), яка буде контактувати з панельний пристрій для систем обігріву стель, стін наповнювачем 4 (у внутрішній порожнині 8, що або підлог (для наступного використання при будістворена внутрішніми поверхнями (позиції 9 і 10) вництві житлових приміщень). зовнішніх панелей, відповідно, позиції 2 і 3 (див. Як варіант технологічного процесу збирання Фіг.3) і внутрішніми гранями 11 силових елементів конструктивних елементів (позиції 2-3, позиції 5-6, (позиції 5 і 6), виконують або плоскою (див. Фіг.15, позиція 4) панельного пристрою в єдину конструкФіг.16-19), або будь-якої іншої форми (див. Фіг.20цію, що буде після зборки являти собою панель26). При конструктивному виконанні силових елений пристрій для систем обігріву стель, стін або ментів (позиції 5 і 6) в поперечному перерізі з різпідлог, попередньо наносять шар клейової сполуки ними за величиною протилежними гранями (відпо1 на одну з поверхонь зовнішніх панелей, відповівідно, грані 14 і 15 та грані 11 і 17), найменшу за дно, позиції 2 і 3 (при цьому зазначені поверхні величиною грань зазначеного силового елемента зовнішніх панелей будуть внутрішніми після збор(позиції 5 і 6) виконують шириною h не менше токи панельного пристрою). Далі на одній із зовнішвщини g зовнішньої панелі (позиції 2 і 3). Грань ніх панелей, яка за довжиноює більшою, ніж інша, (позиція 11) силового елемента (позиції 5 і 6), яка відміряють відступ g (полиця 18 - див. Фіг.1-6, контактує з наповнювачем 4, розташовують або Фіг.8-9, Фіг.15-26) (на поверхні, на яку нанесена паралельно грані 17, що є зовнішньою при зібраній клейова сполука 1), який вибирається попередніми конструкції пристрою (див. Фіг.15), або в площині розрахунками. S, що розташована під кутом b до площини Z заПісля цього на зовнішню панель (наприклад, значеної зовнішньої грані 17 (див. Фіг.16-18). При панель 3 - згідно зі схемою на Фіг.1-6), на якій відцьому площини нахилених граней 11 різних силомічений відступ g (полиця 18), укладають силові вих елементів (позиції 5 і 6) виконують розташоваелементи 5 і 6, при цьому зазначені силові елеменими або під однаковим кутом b до однієї з зовнінти 5 і 6 укладають так, щоб їх зовнішні грані 17 шніх панелей (див. Фіг.17), або під різними кутами збігалися за напрямком торцевої частини 7 панелі b (наприклад, під кутом b1 і b2 - див. Фіг.18, де 3 і були їм (торцям 7) паралельні. Конструктивно b1 ¹ b 2 ) у той чи інший бік відносно геометричного центра торцевої частини 18 наповнювача 4. Технологічно силові елементи (позиції 5 і 6) виконано або без просочення спеціальними речовинами, що забезпечують вологостійкість, або з просоченням зазначеними речовинами. Технологічно зовнішні панелі (позиції 2 і 3) виконують з фанери типу ФСФ чи OSB товщиною d від 4мм до 15мм. При цьому одну із зовнішніх панелей комплекту (в комплект входять дві панелі панель 2 та панель 3, див. схему на Фіг.1-9, Фіг.1326) виготовляють за довжиною більшою, ніж друга (на довжину 2xg, де g не менше зазначеної товщини d зовнішніх панелей (позиції 2 і 3), з утворенням після зборки відповідних полиць 18 (по обидва боки від силових елементів 5 і 6) (див. схему на Фіг.1-6, Фіг.15-26). Зовнішні панелі (позиції 2 і 3) виконують переважно прямокутної форми - квадратними або з різними за довжиною сторонами (полиці 18 - аналогічно). Наповнювач 4 виконують з пенопласту чи аналогічного за властивостями теплоізоляційного ма силові елементи (позиції 5 і 6) розташовують паралельно між собою в районі торців 7 зовнішніх панелей (позиції 2 і 3) (див. Фіг.1-6). Технологічно силові елементи (позиції 5 і 6) укладають так, щоб торцеві частини 12 силових елементів (позиції 5 і 6) були розташованими в площині W, що проходить по торцевому зрізу 13 зовнішніх панелей (позиції 2 і 3) (див. Фіг.6-7 та Фіг.14). Далі між силовими елементами 5 і 6 укладають наповнювач 4, при цьому наповнювач 4 укладають із щільним приляганням своїх площин, відповідно, до внутрішньої поверхні 10 зовнішньої панелі (позиції 3) (згідно зі схемою на Фіг.1-2) та до внутрішніх граней 11 силових елементів 5 і 6 (див. Фіг.5 та Фіг.14-26). Після цього беруть другу (з комплекту) зовнішню панель (наприклад, панель 2) і накладають її на укладені на панель 3 силові елементи 5 і 6 та наповнювач 4, при цьому зазначену панель 2 укладають стороною, на яку нанесена клейова сполука 1. При складанні зазначених конструктивних елементів (позиції 2-3, позиції 5-6, позиція 4) панельного пристрою у конструкцію типу «сендвич», 11 40342 12 здійснюють заходи щодо щільного прилягання Виступаючі за зовнішню грань 17 силового елеме(наприклад, під тиском) однієї зовнішньої панелі, нта (позиції 5 і 6) торцеві частини 7 зовнішньої наприклад, панелі 3 до граней 15 силових елеменпанелі (наприклад, панелі 3) повинні бути однакотів 5 і 6 та до одної із сторін наповнювача 4, а друвими за величиною g та геометричними формами гої панелі, відповідно, панелі 2 (див. схему на в плані (див. Фіг.1-2) та розташованими в одній Фіг.1-2, Фіг.7, Фіг.9 та Фіг.14) до граней 14 силових площині, що паралельна площині Z зовнішньої елементів 5 і 6 та до другої із сторін наповнювача грані 17 силового елемента (позиції 5 і 6) (див. 4 та витримки під тиском протягом часу, що забезФіг.3). Вільні торцеві частини 19 наповнювача 4 печує тужавіння клейової сполуки 1. При виконанні повинні бути розташованими в площині W, що зазначених заходів зовнішні панелі (позиції 2 і 3) проходить по торцях 12 силових елементів (позиції будуть розташовані паралельно між собою віднос5 і 6) (див. Фіг.7 та Фіг.14). но своїх площин, відповідно, площини Q1 і площиПідготовлені таким чином панельні пристрої ни Q2 (див. схему на Фіг.3), при цьому конструктидля систем обігріву стель, стін або підлог, конструвно зазор f між внутрішніми поверхнями (позиції 9 і кція яких заявляється, при будівництві житлових 10) зовнішніх панелей (позиції 2 і 3) буде постійприміщень стикуються між собою за спеціальною технологією, утворюючи при цьому теплоізолююним та не менше товщини d (f ³ d ) зовнішніх пачий шар для конструктивних елементів житлового нелей (позиції 2 і 3) (див. схему на Фіг.1-6 та приміщення. Фіг.19). Наповнювач 4 таким чином буде конструкПідвищення ефективності застосування панетивно і технологічно розташованим в порожнині 8, льного пристрою для систем обігріву стель, стін що створена внутрішніми поверхнями (позиції 9 і або підлог, що заявляється, у порівнянні з прото10) зовнішніх панелей, відповідно, позиції 2 і 3 типом, досягається за рахунок того, що шляхом (див. Фіг.1-5) і внутрішніми гранями 11 силових застосування елементів кріплення підвищується елементів (позиції 5 і 6) (див. схему на Фіг.3 та якість і ефективність кріплення зовнішніх панелей Фіг.5). до силових елементів, що особливо важливе при Закінчують процес зборки панельного привиготовленні длінномірних панелей і при їх роботі строю для систем обігріву стель, стін або підлог на вигин (що можливе при монтажу). Підвищення тим, що за допомогою елементів кріплення 16 ефективності застосування панельного пристрою здійснюють додаткове укріплення зовнішніх панедля систем обігріву стель, стін або підлог, що заялей 2 і 4 до силових елементів 5 і 6, при цьому вляється, у порівнянні з прототипом, досягається і елементи кріплення 16, розташовуза рахунок того, що при використанні силових ють/встановлюють в смузі верхньої частини зовніелементів, у яких внутрішня грань розташована шньої панелі (позиції 2 і 3) над гранню (позиція 14 і паралельно чи під кутом до зовнішньої грані, за15) силового елемента (позиції 5 і 6), яка примикає безпечується щільне прилягання бічних стінок надо внутрішньої поверхні (позиції 9 і 10) зазначеної повнювача до внутрішніх граней силових елемензовнішньої панелі (позиції 2 і 3) (див. Фіг.1-2 та тів. Фіг.8-9). Джерела інформації: У зібраної конструкції (а саме, в пристрої для 1. Волга С. В., Молодих В. Л. «Система зовнісистем обігріву стель, стін або підлог - див. Фіг.1) шніх стін із панелей «сендвич» зі схованим каркаторцеві частини 7 однієї із зовнішніх панелей, насом». «Будівництво України», Київ, №6, 2002 приклад, панелі 3, уздовж яких розташовані силові аналог. елементи (позиції 5 і 6), будуть виступати за пло2. Госстрой России. «Проектирование и строищину Z зовнішньої грані 17 зазначеного силового тельство энергоэффективных одноквартирных елемента (позиції 5 і 6) на величину g (полиця 18) жилых домов с деревянным каркасом». СП 31не менше товщини d зовнішньої панелі (позиції 2 і 105-2002. Издание официальное. М., ФГУП ЦПП, 3) (див. Фіг.1-6, Фіг.8-9 та Фіг.15-26), а торцеві час2002 - аналог. тини 7 другої зовнішньої панелі, наприклад, панелі 3. «Балки та стояки дерев'яні. Технічні умови». 2, уздовж яких розташовані силові елементи (поТУ УВ2.6-20.3-25040391-001-2006. Затверджені зиції 5 і 6), будуть знаходитись в площині Z зовніМінбудом України №29 від 20.04.2006 - прототип. шньої грані 17 упом'янутого силового елемента (позиції 5 і 6) (див. Фіг.1-6, Фіг.8-9 та Фіг.15-26). 13 40342 14 15 40342 16 17 Комп’ютерна верстка О. Рябко 40342 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
