Спосіб розвантаження порід навколо пластової підготовчої виробки, яка охороняється
Номер патенту: 9770
Опубліковано: 17.10.2005
Автори: Сіідов Володимир Миколайович, Мудрий Ігор Миколайович, Борзих Анатолій Пилипович
Формула / Реферат
Спосіб розвантаження порід навколо пластової підготовчої виробки, яка охороняється, що включає буріння по пласту розвантажувальних свердловин, розміщення в них дерев'яних стояків, який відрізняється тим, що ці свердловини розміщують у приконтурній частині пласта під гострими кутами до площини його залягання та оголення виробкою, а також основній системі природної тріщинуватості покрівлі, утворюючи тим самим у межах зони позамежних деформацій порід законтурного простору, опорні елементи у вигляді призм, що забезпечує при зростаючих зближеннях бічних порід додаткову піддатливість пласта в зоні його розвантаження, при цьому ширина перемичок між цими свердловинами дорівнює їх діаметру.
Текст

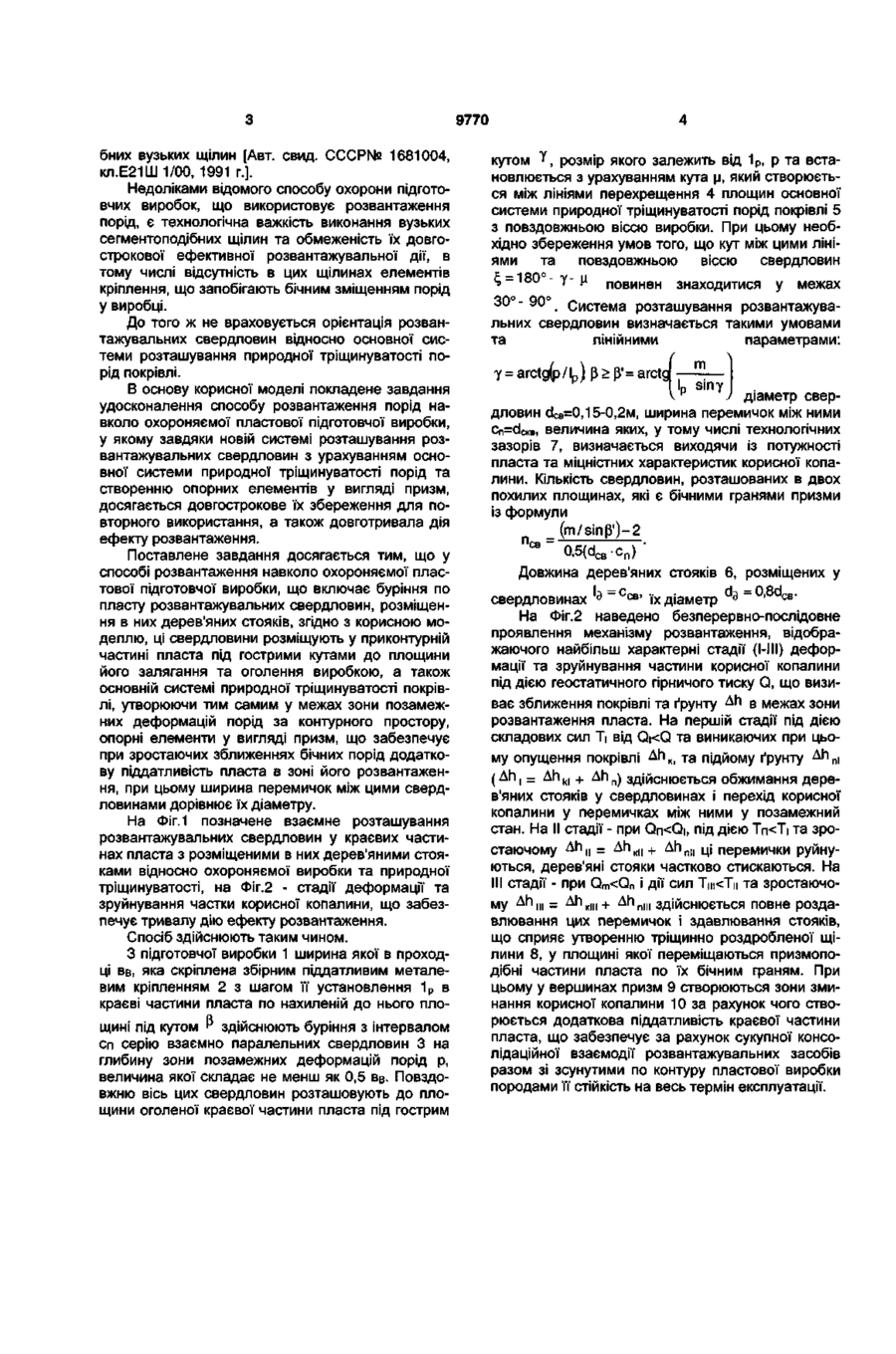

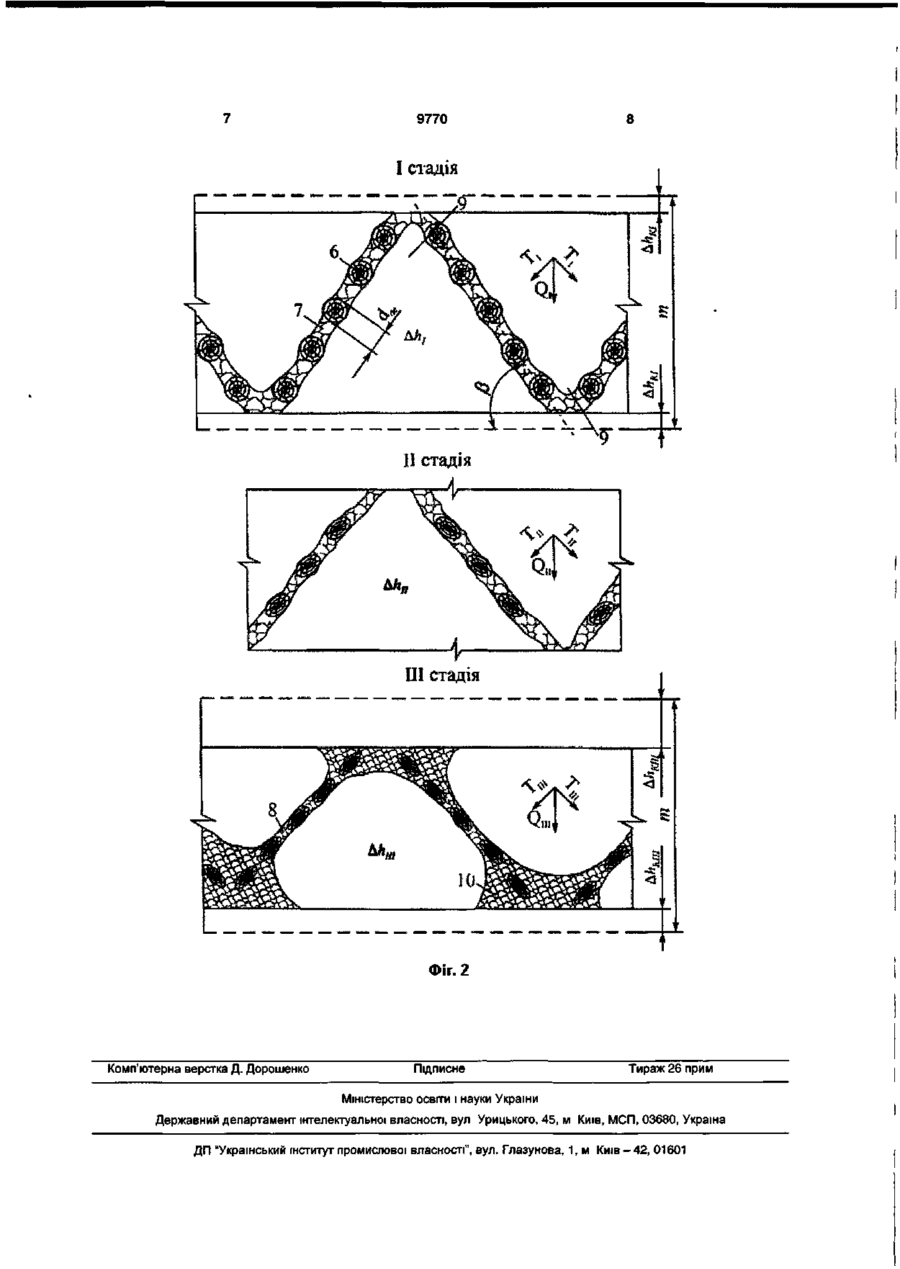

Спосіб розвантаження порід навколо пластової підготовчої виробки, яка охороняється, що включає буріння по пласту розвантажувальних свердловин, розміщення в них дерев'яних стояків, Корисна модель відноситься до гірничої справи, а саме до способів розвантаження порід від підвищених напружень навколо пластових підготовчих виробок, що використовуються удруге, сполучених з очисною Є відомим спосіб розвантаження порід, який виконується завдяки створенню по бокам виробки в площині паралельній її ПІДОШВІ безперервної вузької щілини у вигляді сполучених між собою трикутних заглиблень [авт свид СССР №641109,кл Е21013/02 1979г ] Цей спосіб є недостатньо ефективним, тому, що його дія із-за недостатнього об ему щілини обмежена у часі, до того ж створення останніх вибурюванням тонкою штангою - шнеком у площині сегментоподібної щілини технологічно не зручно та непродуктивно Є відомим спосіб запобігання здимання ґрунту гірничих виробок, що використовує розвантаження порід навколо останніх, завдяки послідовному бурінню по напластуванню двох (трьох) рядів глибоких свердловин у краєвій частині пласта під прямим кутом до площини його відслоювання з подальшим вибухом в їх торцевій частині комуфлетних зарядів та повторного буріння проміжних коротких свердловин [Авт свід СССР № 1395833, клЕ21Ш1/14 1988г] Недоліками відомого способу є те, що в розвантажувальних свердловинах відсутні додаткові який відрізняється тим, що ці свердловини розміщують у приконтурній частині пласта під гострими кутами до площини його залягання та оголення виробкою, а також основній системі природної тріщинуватості покрівлі, утворюючи тим самим у межах зони позамежних деформацій порід законтурного простору, опорні елементи у вигляді призм, що забезпечує при зростаючих зближеннях бічних порід додаткову піддатливість пласта в зоні його розвантаження, при цьому ширина перемичок між цими свердловинами дорівнює їх діаметру силові елементи, що перешкоджають бічним зміщенням краєвої частині пласта в зоні його розвантаження, прямокутні призми корисних копалин які утворюються між свердловинами, в подальшому працюють як природні опори у відносно жорсткому режимі, який сприяє розвиненню інтенсивних зміщень слабких тріщинуватих порід покрівлі та ґрунту виробки Більш ТОГО, застосування вибухових робіт на пластах небезпечних по газу метану ризиковане вибухом останнього Є відомим спосіб охорони підготовчої виробки, що використовує розвантаження порід навколо останньої шляхом буріння у краєвій частині пласта з деяким інтервалом на рівній відстані від покрівлі та ґрунта ряду свердловин, в які по всій їх довжині розміщують два, скріплені між собою металевими дужками, дерев яні стояки [Авт свид СССР № 943402, кл Е21В11/14, 1982 г ] У цьому способі обмежена піддатливість краєвої частини пласта при розташуванні свердловин в одній площині, що знижує ступінь розвантаження вміщуючих порід та тривалість її ефективної ди, яка забезпечує СТІЙКІСТЬ охороняємої виробки Найбільш близьким за технічною суттю і досягаємим результатом є спосіб розвантаження порід навколо підготовчої виробки що включає буріння по пласту розвантажувальних свердловин та розміщення в них дерев'яних стояків, утворення біля ґрунту пласта у проміжках між ними сегментоподі Р' = arctc m Vн ) діаметр свердловин dCB=0,15-0,2M, ширина перемичок між ними Cn=dCKB, величина яких, у тому числі технологічних зазорів 7, визначається виходячи із потужності пласта та міцністних характеристик корисної копалини. Кількість свердловин, розташованих в двох похилих площинах, які є бічними гранями призми із формули _ (m/sinp')-2 П с в " 0,5(d C B c n ) " Довжина дерев'яних стояків 6, розміщених у свердловинах э ~ с в ' їх діаметр д ~ ' св " На Фіг.2 наведено безперервно-послідовне проявлення механізму розвантаження, відображаючого найбільш характерні стадії (І-ІІІ) деформації та зруйнування частини корисної копалини під дією геостатичного гірничого тиску Q, що визиває зближення покрівлі та ґрунту Ah B межах зони розвантаження пласта. На першій стадії під дією складових сил Ті від Qi
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for unloading rock round a seam preparation working being protected
Автори англійськоюBorzykh Anatolii Pylypovych, Siidov Volodymyr Mykolaiovych
Назва патенту російськоюСпособ разгрузки пород около охраняемой пластовой подготовительной выработки
Автори російськоюБорзых Анатолий Филиппович, Сиидов Владимир Николаевич
МПК / Мітки
МПК: E21D 11/00
Мітки: пластової, виробки, спосіб, охороняється, підготовчої, розвантаження, порід, яка
