Пристрій для моніторингу стану сільськогосподарських угідь

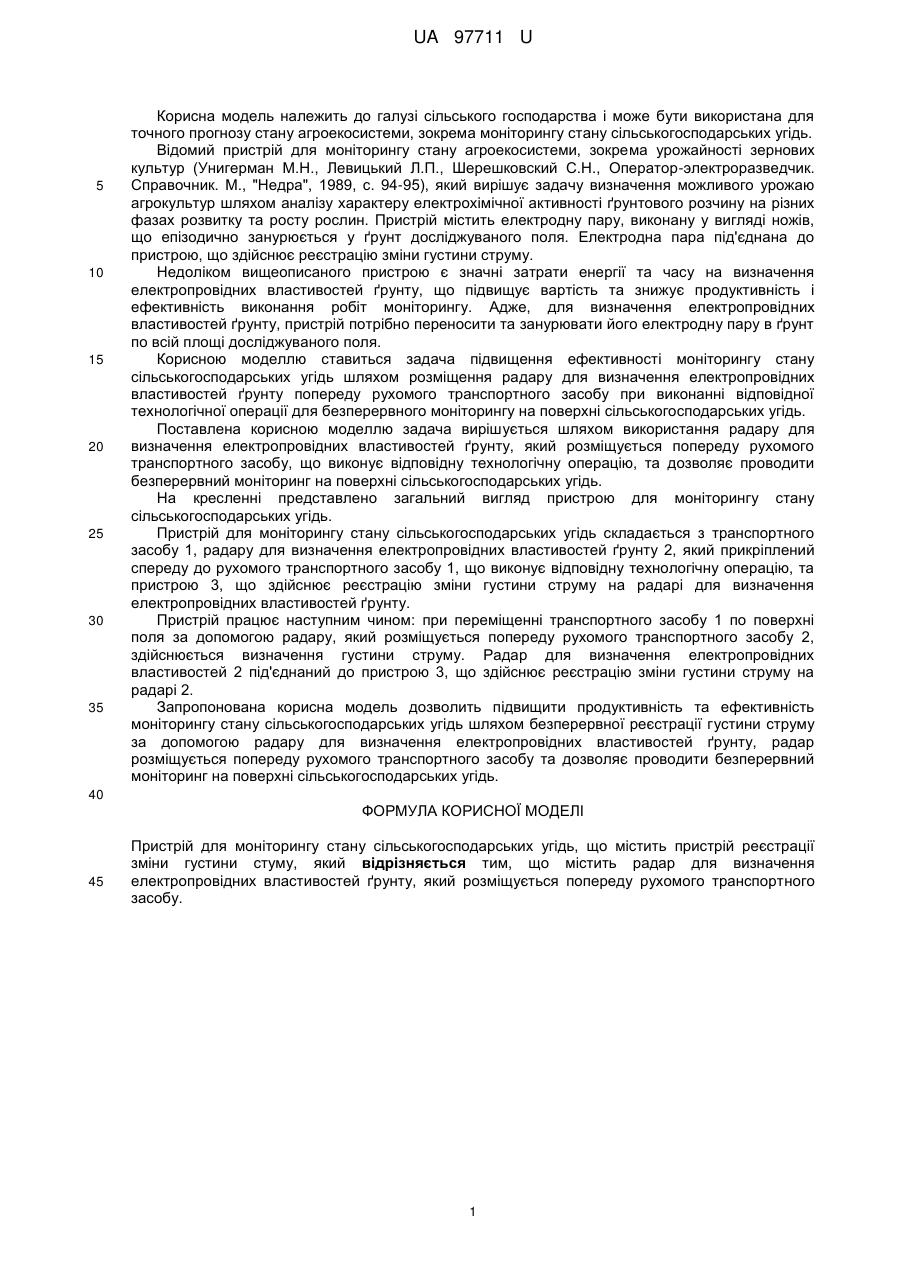

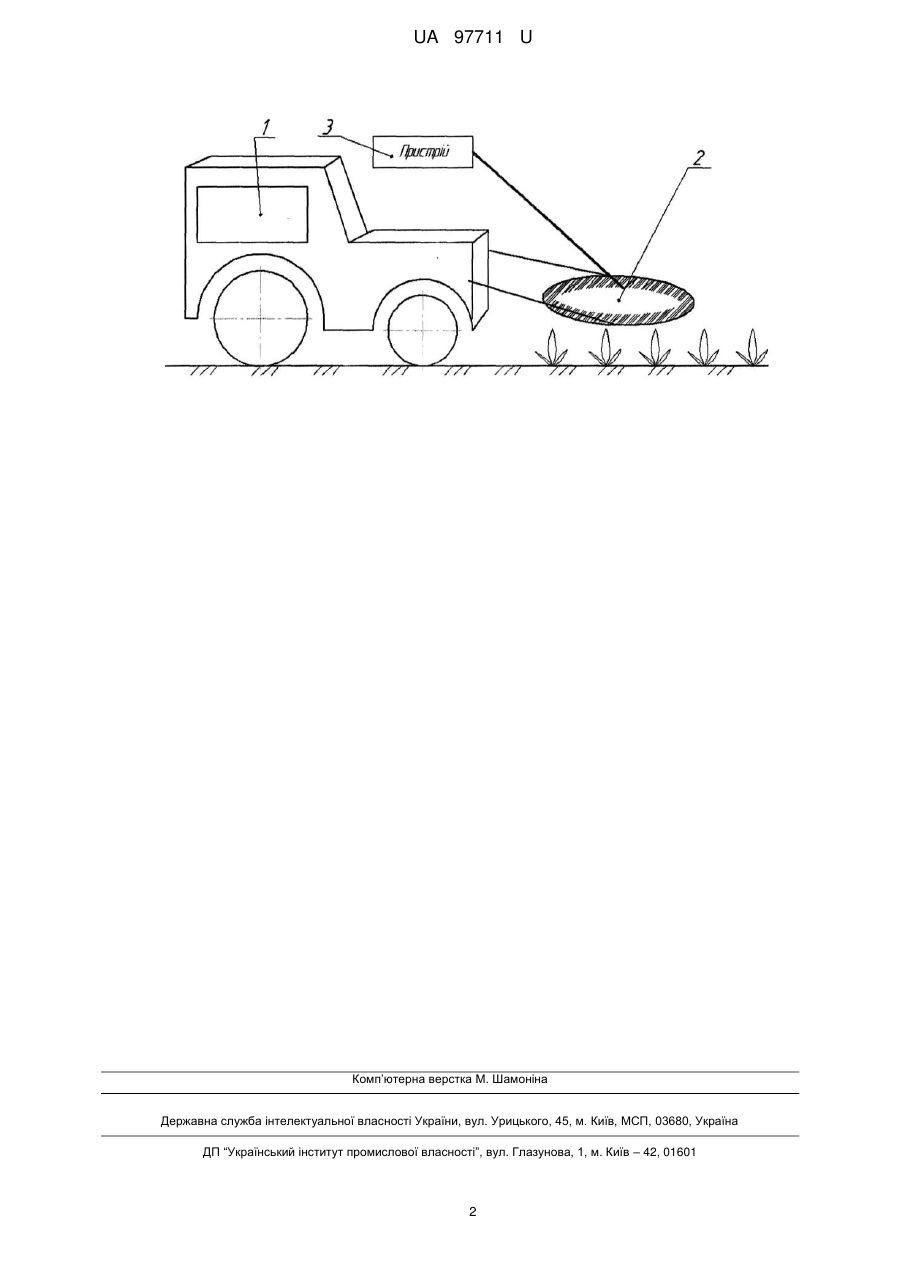

Реферат: Пристрій для моніторингу стану сільськогосподарських угідь містить пристрій реєстрації зміни густини струму. Додатково пристрій містить радар для визначення електропровідних властивостей ґрунту, який розміщується попереду рухомого транспортного засобу. UA 97711 U (54) ПРИСТРІЙ ДЛЯ МОНІТОРИНГУ СТАНУ СІЛЬСЬКОГОСПОДАРСЬКИХ УГІДЬ UA 97711 U UA 97711 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського господарства і може бути використана для точного прогнозу стану агроекосистеми, зокрема моніторингу стану сільськогосподарських угідь. Відомий пристрій для моніторингу стану агроекосистеми, зокрема урожайності зернових культур (Унигерман М.Н., Левицький Л.П., Шерешковский С.Н., Оператор-электроразведчик. Справочник. М., "Недра", 1989, с. 94-95), який вирішує задачу визначення можливого урожаю агрокультур шляхом аналізу характеру електрохімічної активності ґрунтового розчину на різних фазах розвитку та росту рослин. Пристрій містить електродну пару, виконану у вигляді ножів, що епізодично занурюється у ґрунт досліджуваного поля. Електродна пара під'єднана до пристрою, що здійснює реєстрацію зміни густини струму. Недоліком вищеописаного пристрою є значні затрати енергії та часу на визначення електропровідних властивостей ґрунту, що підвищує вартість та знижує продуктивність і ефективність виконання робіт моніторингу. Адже, для визначення електропровідних властивостей ґрунту, пристрій потрібно переносити та занурювати його електродну пару в ґрунт по всій площі досліджуваного поля. Корисною моделлю ставиться задача підвищення ефективності моніторингу стану сільськогосподарських угідь шляхом розміщення радару для визначення електропровідних властивостей ґрунту попереду рухомого транспортного засобу при виконанні відповідної технологічної операції для безперервного моніторингу на поверхні сільськогосподарських угідь. Поставлена корисною моделлю задача вирішується шляхом використання радару для визначення електропровідних властивостей ґрунту, який розміщується попереду рухомого транспортного засобу, що виконує відповідну технологічну операцію, та дозволяє проводити безперервний моніторинг на поверхні сільськогосподарських угідь. На кресленні представлено загальний вигляд пристрою для моніторингу стану сільськогосподарських угідь. Пристрій для моніторингу стану сільськогосподарських угідь складається з транспортного засобу 1, радару для визначення електропровідних властивостей ґрунту 2, який прикріплений спереду до рухомого транспортного засобу 1, що виконує відповідну технологічну операцію, та пристрою 3, що здійснює реєстрацію зміни густини струму на радарі для визначення електропровідних властивостей ґрунту. Пристрій працює наступним чином: при переміщенні транспортного засобу 1 по поверхні поля за допомогою радару, який розміщується попереду рухомого транспортного засобу 2, здійснюється визначення густини струму. Радар для визначення електропровідних властивостей 2 під'єднаний до пристрою 3, що здійснює реєстрацію зміни густини струму на радарі 2. Запропонована корисна модель дозволить підвищити продуктивність та ефективність моніторингу стану сільськогосподарських угідь шляхом безперервної реєстрації густини струму за допомогою радару для визначення електропровідних властивостей ґрунту, радар розміщується попереду рухомого транспортного засобу та дозволяє проводити безперервний моніторинг на поверхні сільськогосподарських угідь. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для моніторингу стану сільськогосподарських угідь, що містить пристрій реєстрації зміни густини стуму, який відрізняється тим, що містить радар для визначення електропровідних властивостей ґрунту, який розміщується попереду рухомого транспортного засобу. 1 UA 97711 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
