Роз’єм для печатних плат

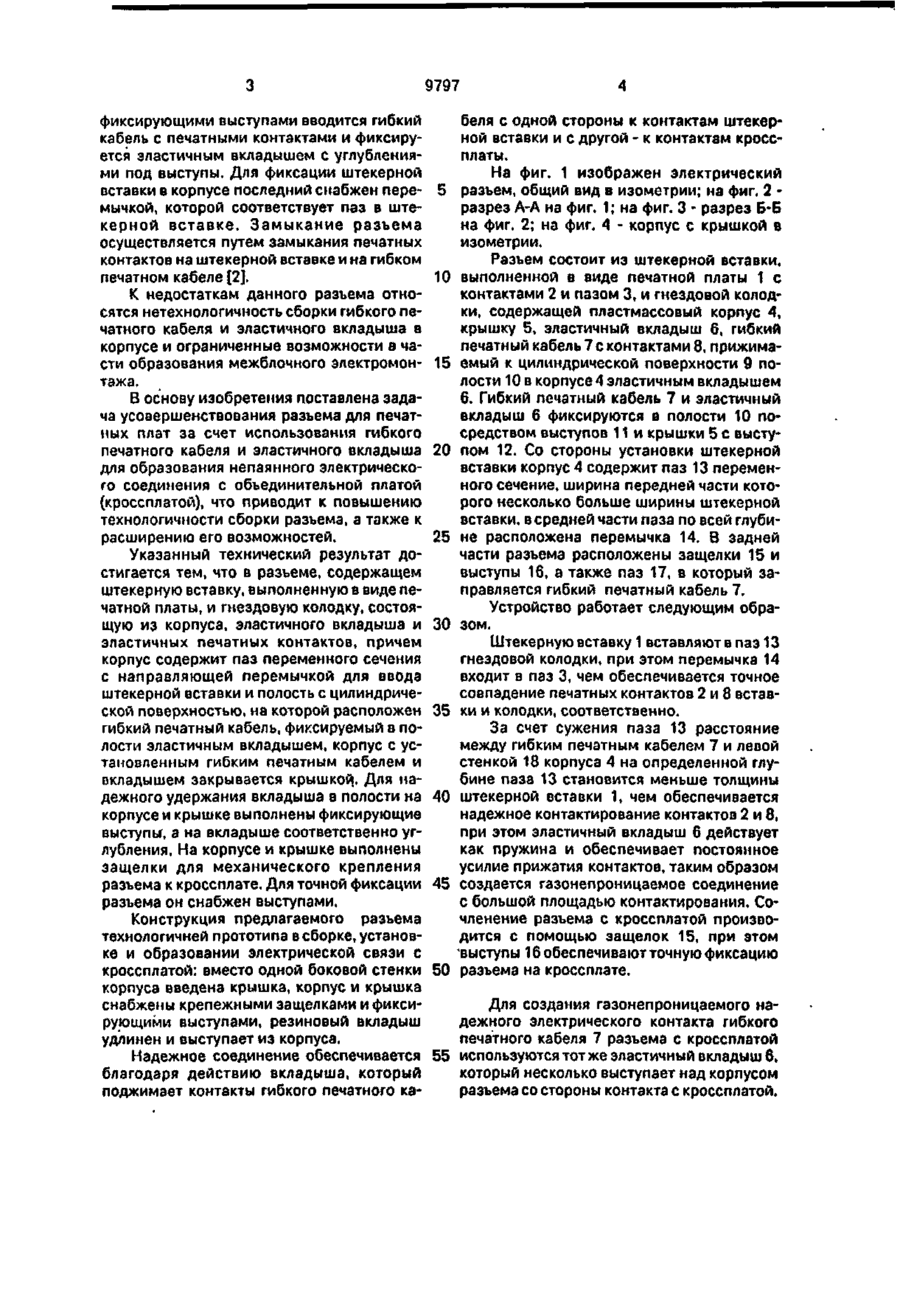

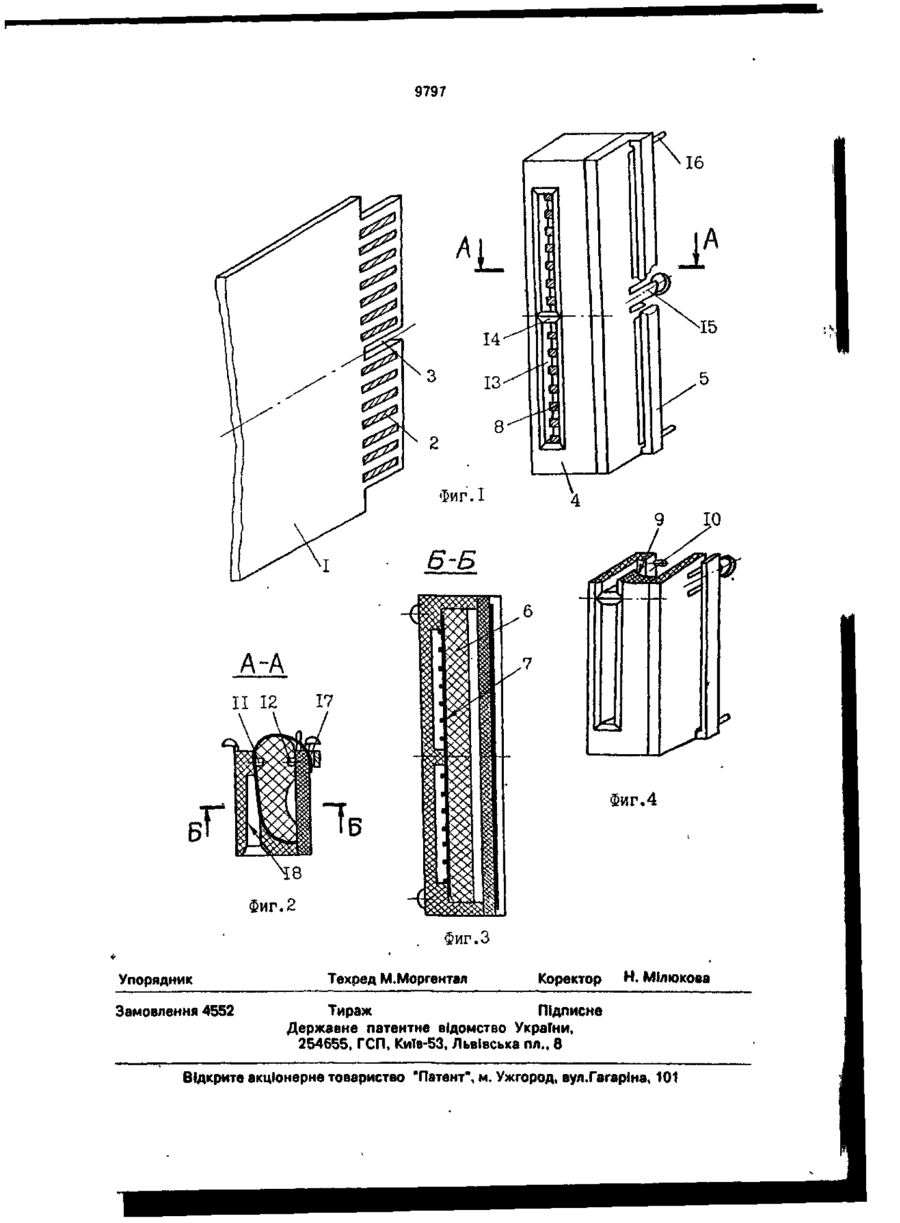

1. Разъем для печатных плат, содержащий штекерную вставку в виде печатной платы, гнездовую колодку в виде корпуса с пазом переменного сечения, входная часть которого соответствует ширине штекерной вставки и снабжена направляющей перемычкой, полостью с фиксирующими выступами с противоположной вводу штекерной вставки стороны и печатными контактами, расположенными на гибком кабеле, размещенном в полости и фиксируемом эластичным вкладышем с углублениями под фиксирующие выступы, о т л и ч а ю щ и й с я тем, что стенка корпуса, фиксирующая вкладыш, выполнена в виде съемной крышки с выступом с внутренней стороны. 2. Разъем для печатных плат по п. 1, о тл и ч а ю щ и й с я тем, что эластичный вкладыш выполнен с возможностью взаимодействия с кроссплатой гибкого печатного кабеля, свободный конец которого размещен в пазу крышки. 3. Разъем по пп. 1 и 2, о т л и ч а ю щ и й с я тем, что он снабжен защелками, размещенными на корпусе со стороны, противоположной пазу. 4. Разъем по пп. 1-3, о т л и ч а ю щ и й с я тем, что на корпусе со стороны, противоположной пазу, выполнены выступы. С > о 1 Изобретение относится к радиоэлектронике и предназначено для электрического соединения плат печатного монтажа посредством электрических разъемов. Известен разъем, состоящий из штекерной вставки, выполненной в виде печатной платы, и гнездовой колодки, снабженной соединенным с пневмосистемой эластичным вкладышем и планками, в пазах которых размещены металлические контакты; эластичный вкладыш П-образной формы размещен между планками и с н а б ж е н нанесенными на внутренних поверхностях эластичными контактами, припаянными к металлическим контактам планок. Благодаря наличию воздуховода обеспечивается надежное контактирование контактов штекерной вставки с эластичными контактами вкладыша [1]. К недостаткам данного разъема относятся значительные размеры, большое количество деталей, наличие воздуховода. Наиболее близким к заявляемому является разъем для печатных плат, состоящий из штекерной вставки, выполненной в виде печатной платы, и гнездовой колодки, содержащий корпус с контактами и эластичный вкладыш. Штекерная вставка вводится в паз переменного сечения корпуса, а с противоположной стороны корпуса в полость с с ~ О 9797 фиксирующими выступами вводится гибкий кабель с печатными контактами и фиксируется эластичным вкладышем с углублениями под выступы. Для фиксации штекерной вставки в корпусе последний снабжен перемычкой, которой соответствует паз в штекерной вставке. Замыкание разъема осуществляется путем замыкания печатных контактов на штекерной вставке и на гибком печатном кабеле [2]. К недостаткам данного разъема относятся нетехнологичность сборки гибкого печатного кабеля и эластичного вкладыша в корпусе и ограниченные возможности в части образования межблочного электромонтажа. В основу изобретения поставлена задача усовершенствования разъема для печатных плат за счет использования гибкого печатного кабеля и эластичного вкладыша для образования непаянного электрического соединения с объединительной платой (кроссплатой), что приводит к повышению технологичности сборки разъема, а также к расширению его возможностей. Указанный технический результат достигается тем, что в разъеме, содержащем штекерную вставку, выполненную в виде печатной платы, и гнездовую колодку, состоящую из корпуса, эластичного вкладыша и эластичных печатных контактов, причем корпус содержит паз переменного сечения с направляющей перемычкой для ввода штекерной вставки и полость с цилиндрической поверхностью, на которой расположен гибкий печатный кабель, фиксируемый в полости эластичным вкладышем, корпус с установленным гибким печатным кабелем и вкладышем закрывается крышкой. Для надежного удержания вкладыша в полости на корпусе и крышке выполнены фиксирующие выступы, а на вкладыше соответственно углубления. На корпусе и крышке выполнены защелки для механического крепления разъема к кроссплате. Для точной фиксации разъема он снабжен выступами. Конструкция предлагаемого разъема технологичней прототипа в сборке, установке и образовании электрической связи с кроссплатой: вместо одной боковой стенки корпуса введена крышка, корпус и крышка снабжены крепежными защелками и фиксирующими выступами, резиновый вкладыш удлинен и выступает из корпуса. Надежное соединение обеспечивается благодаря действию вкладыша, который поджимает контакты гибкого печатного ка 5 10 15 20 25 30 35 40 45 50 беля с одной стороны к контактам штекерной вставки и с другой - к контактам кроссплаты. На фиг. 1 изображен электрический разъем, общий вид в изометрии; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - корпус с крышкой в изометрии. Разъем состоит из штекерной вставки, выполненной в виде печатной платы 1 с контактами 2 и пазом 3, и гнездовой колодки, содержащей пластмассовый корпус 4, крышку 5, эластичный вкладыш 6, гибкий печатный кабель 7 с контактами 8, прижимаемый к цилиндрической поверхности 9 полости 10 в корпусе 4 эластичным вкладышем 6. Гибкий печатный кабель 7 и эластичный вкладыш 6 фиксируются в полости 10 посредством выступов 11 и крышки 5 с выступом 12. Со стороны установки штекерной вставки корпус 4 содержит паз 13 переменного сечение, ширина передней части которого несколько больше ширины штекерной вставки, в средней части паза по всей глубине расположена перемычка 14. В задней части разъема расположены защелки 15 и выступы 16, а также паз 17, в который заправляется гибкий печатный кабель 7. Устройство работает следующим образом. Штекерную вставку 1 вставляют в паз 13 гнездовой колодки, при этом перемычка 14 входит в паз 3, чем обеспечивается точное совпадение печатных контактов 2 и 8 вставки и колодки, соответственно. За счет сужения паза 13 расстояние между гибким печатным кабелем 7 и левой стенкой 18 корпуса 4 на определенной глубине паза 13 становится меньше толщины штекерной вставки 1, чем обеспечивается надежное контактирование контактов 2 и 8, при этом эластичный вкладыш 6 действует как пружина и обеспечивает постоянное усилие прижатия контактов, таким образом создается газонепроницаемое соединение с большой площадью контактирования. Сочленение разъема с кроссплатой производится с помощью защелок 15, при этом выступы 16 обеспечивают точную фиксацию разъема на кроссплате. Для создания газонепроницаемого надежного электрического контакта гибкого печатного кабеля 7 разъема с кроссплатой 55 используются тот же эластичный вкладыш 6, который несколько выступает над корпусом разъема со стороны контакта с кроссплатой. 9797 16 Фиг. 3 Упорядник Замовлення 4552 Техред М.Моргентал Коректор Н. Мілюкова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, аул.Гагаріна, 101
