H05K 1/11 — друковані елементи для забезпечення електричного з’єднання з друкованими схемами або друкованих схем між собою

Номер патенту: 114831

Опубліковано: 10.08.2017

Автори: Нікітський Геннадій Ігоревич, Тимчук Ігор Трохимович, Проценко Максим Анатолійович, Кучеренко Віктор Григорович, Борщов В'ячеслав Миколайович, Лістратенко Олександр Михайлович

МПК: H05K 1/11, H05K 3/46

Мітки: гнучкий, з'єднувальний, шлейф, багатошаровий

Формула / Реферат:

Багатошаровий гнучкий шлейф, який містить шари з гнучкого діелектричного матеріалу з струмопровідними доріжками на їх поверхнях, що являють собою комутаційні шари з монтажними контактними площадками, між якими розташовані діелектричні перфоровані прокладки, який відрізняється тим, що комутаційні шари виконані з безадгезивних алюміній-поліімідних фольгованих діелектриків, в алюмінієвому шарі яких сформовані струмопровідні доріжки і пласкі...

Номер патенту: 104141

Опубліковано: 12.01.2016

Автори: Тимчук Ігор Трохимович, Борщов В'ячеслав Миколайович, Лістратенко Олександр Михайлович, Проценко Максим Анатолійович, Кучеренко Віктор Григорович, Нікітський Геннадій Ігоревич

МПК: H05K 1/11

Мітки: з'єднувальний, гнучкий, шлейф, багатошаровий

Формула / Реферат:

Багатошаровий гнучкий шлейф, який містить шари з гнучкого діелектричного матеріалу з струмопровідними доріжками на їх поверхнях, що являють собою комутаційні шари з монтажними контактними площинками, між якими розташовані діелектричні перфоровані прокладки, який відрізняється тим, що комутаційні шари виконані з безадгезивних алюміній-поліімідних фольгованих діелектриків, в алюмінієвому шарі яких сформовані струмопровідні доріжки і пласкі...

Номер патенту: 97538

Опубліковано: 27.02.2012

Автори: Палагін Віктор Андрійович, Тертишний Сергій Миколайович, Невлюдов Ігор Шакірович, Проценко Максим Анатолійович, Разумов-Фризюк Євгеній Анатолійович, Лістратенко Олександр Михайлович, Кощій Леонід Дмитрович, Борщов В'ячеслав Миколайович, Тимчук Ігор Трохимович

МПК: H05K 1/11

Мітки: пристрій, багатозондовий, контактний, мікроелектромеханічний

Формула / Реферат:

1. Мікроелектромеханічний багатозондовий контактний пристрій, який містить корпус-основу, гнучку багатошарову притискну плату-шлейф, виготовлену з фольгованих діелектриків, контактування якої з об'єктом, що контролюється, здійснюється за рахунок притискання стисненим повітрям, і яка містить контакти-зонди у вигляді кульок, кришку, ущільнювальну прокладку, яка забезпечує герметичність корпусу, фіксуючий елемент і повітряний об'єм із штуцером,...

Номер патенту: 86381

Опубліковано: 27.04.2009

Автор: Єфіменко Анатолій Афанасійович

МПК: H05K 1/11, H01R 13/02

Мітки: друкований, контактне, з'єднання, плати

Формула / Реферат:

1. Контактне з'єднання, що вміщує вивід електронного компонента, контактний майданчик та отвір на друкованій платі, яке відрізняється тим, що вивід має загострений кінець для проколювання фольги контактного майданчика без отвору, під яким розташований неметалізований отвір в діелектричній основі друкованої плати, в який входить вивід електронного компонента, завальцьовуючи частину фольги, що знаходиться над отвором, на його стінці.2....

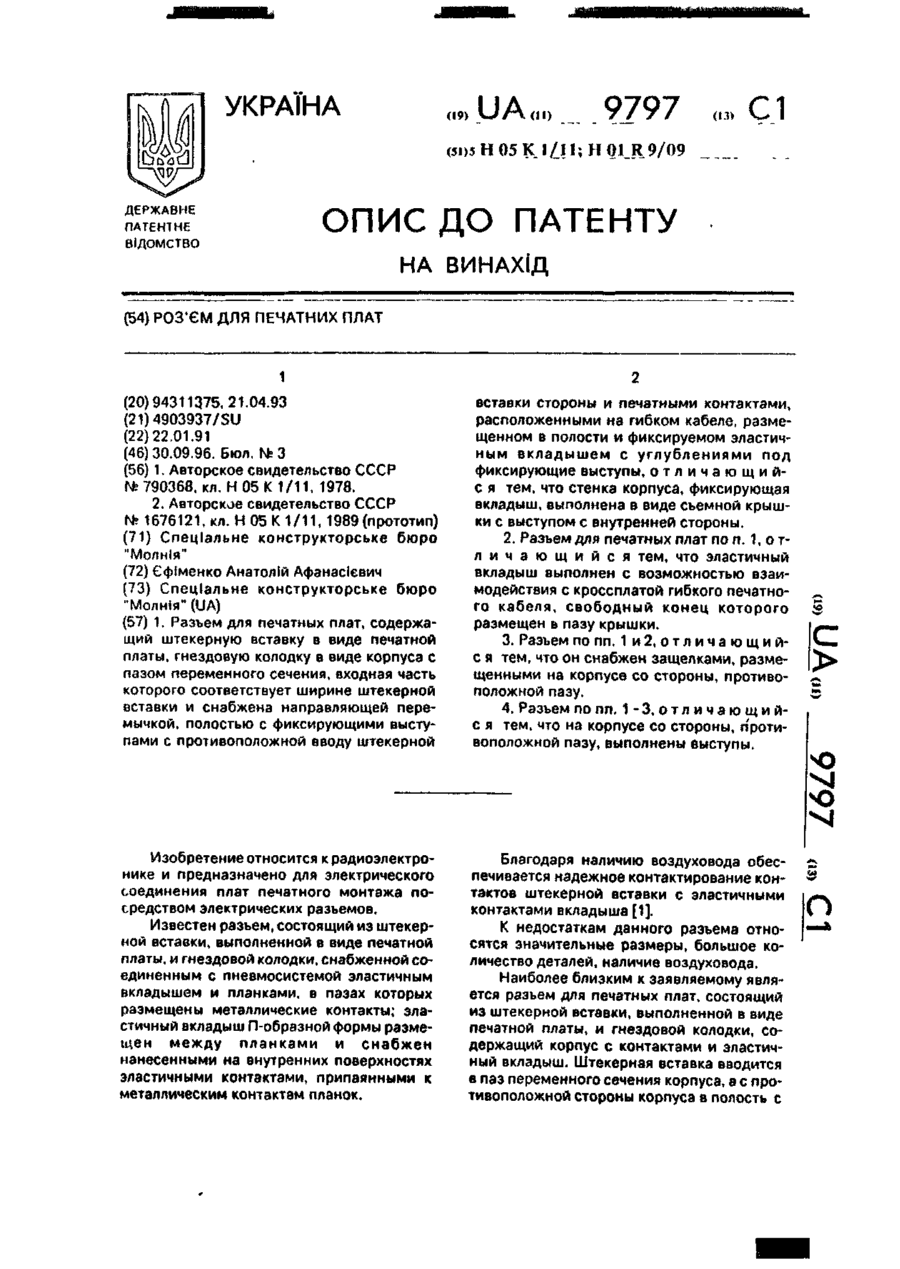

Номер патенту: 9797

Опубліковано: 30.09.1996

Автор: Єфіменко Анатолій Афанасієвич

МПК: H05K 1/11

Мітки: печатних, плат, роз'єм

Формула / Реферат:

(57) 1. Разъем для печатных плат, содержащий штекерную вставку в виде печатной платы, гнездовую колодку в виде корпуса с пазом переменного сечения, входная часть которого соответствует ширине штекерной вставки и снабжена направляющей перемычкой, полостью с фиксирующими выступами с противоположной вводу штекерной вставки стороны и печатными контактами, расположенными на гибком кабеле, размещенном в полости и фиксируемом эластичным вкладышем с...

Номер патенту: 1265

Опубліковано: 30.12.1993

Автор: Єфіменко Анатолій Афанасієвич

МПК: H05K 1/11

Мітки: плат, печатних, з'єднувач
