Пристрій для введення в мікропроцесор багатоканальної аналогової інформації, яка швидко змінюється

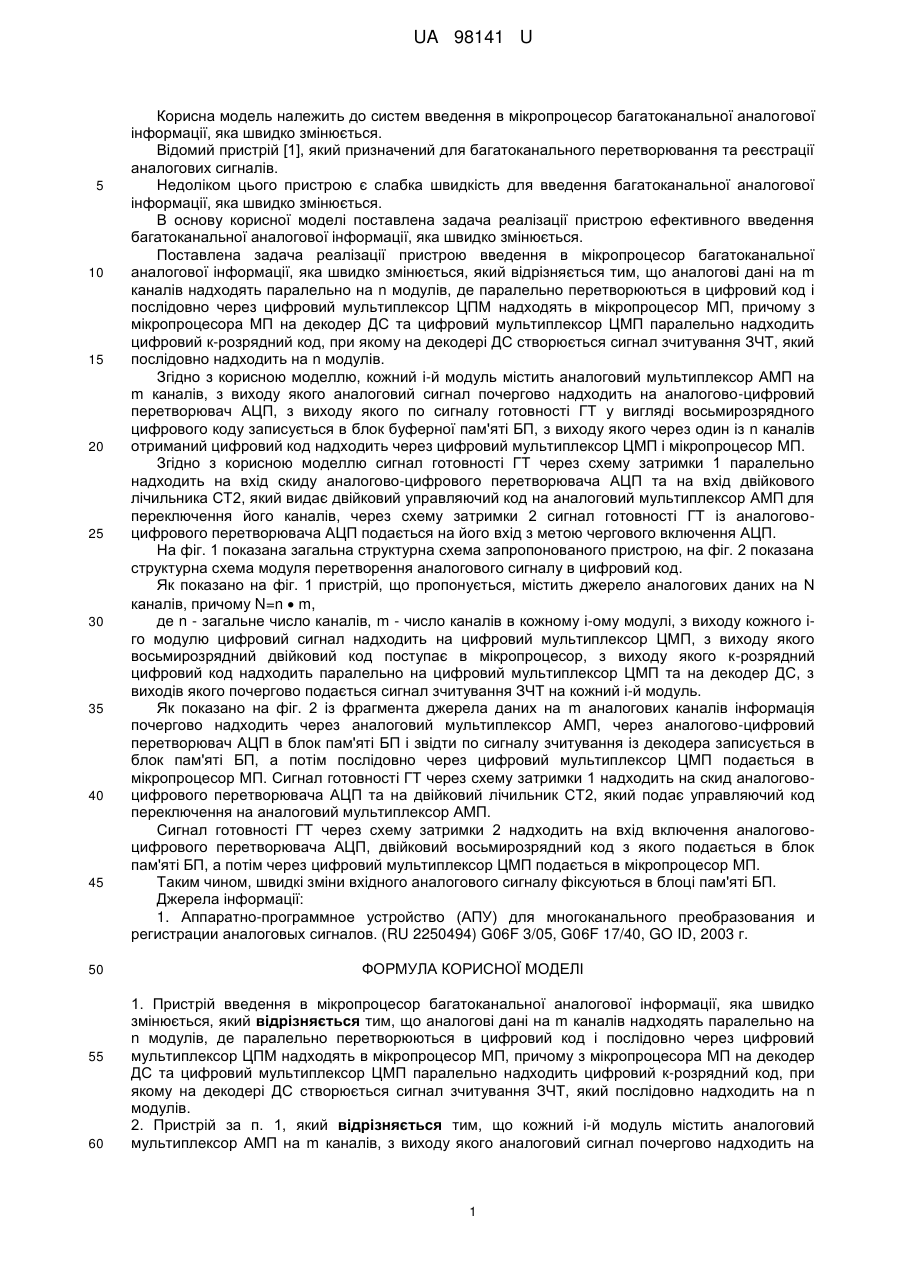

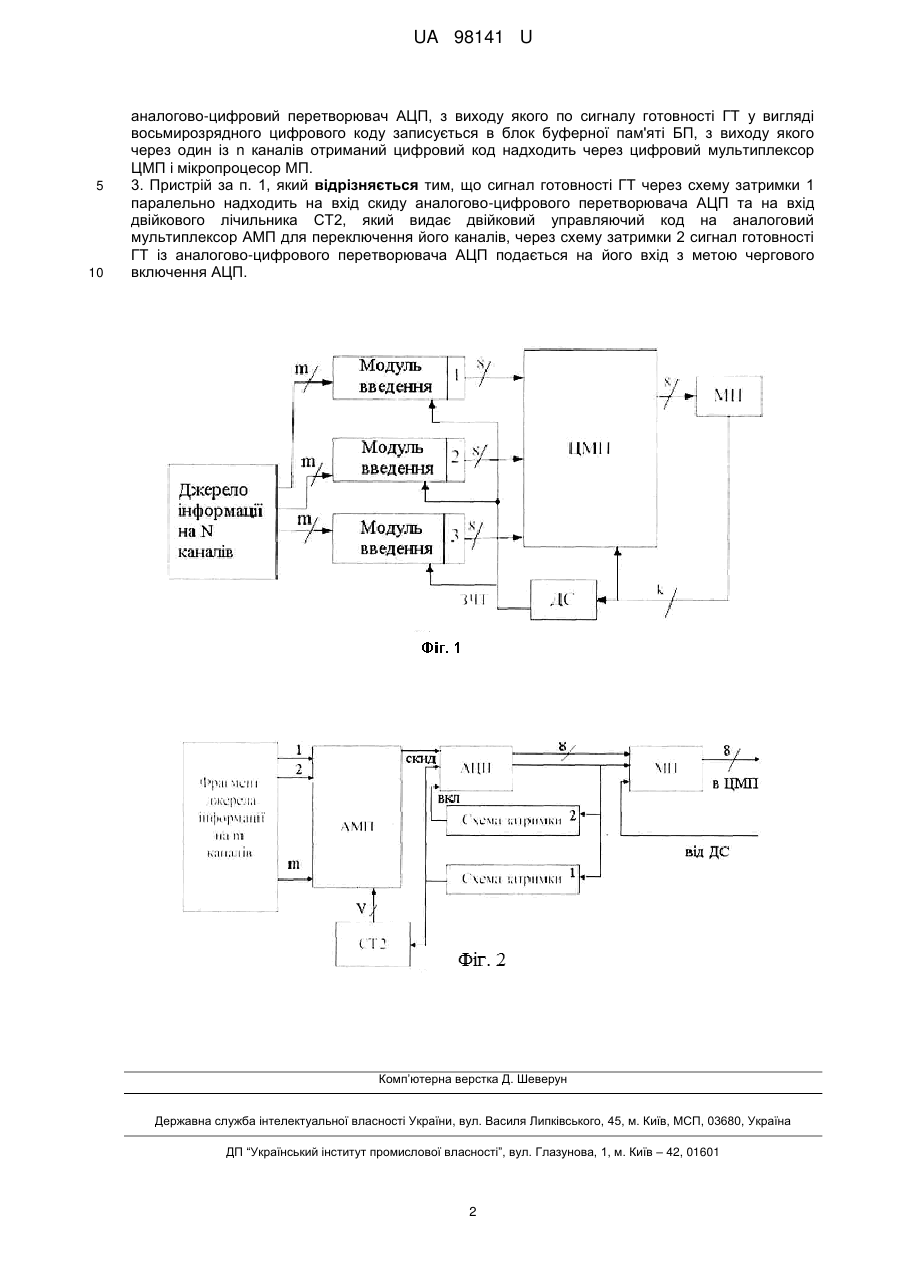

Реферат: Пристрій введення в мікропроцесор багатоканальної аналогової інформації, яка швидко змінюється, причому аналогові дані на m каналів надходять паралельно на n модулів, де паралельно перетворюються в цифровий код і послідовно через цифровий мультиплексор ЦПМ надходять в мікропроцесор МП, причому з мікропроцесора МП на декодер ДС та цифровий мультиплексор ЦМП паралельно надходить цифровий к-розрядний код, при якому на декодері ДС створюється сигнал зчитування ЗЧТ, який послідовно надходить на n модулів. UA 98141 U (12) UA 98141 U UA 98141 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем введення в мікропроцесор багатоканальної аналогової інформації, яка швидко змінюється. Відомий пристрій [1], який призначений для багатоканального перетворювання та реєстрації аналогових сигналів. Недоліком цього пристрою є слабка швидкість для введення багатоканальної аналогової інформації, яка швидко змінюється. В основу корисної моделі поставлена задача реалізації пристрою ефективного введення багатоканальної аналогової інформації, яка швидко змінюється. Поставлена задача реалізації пристрою введення в мікропроцесор багатоканальної аналогової інформації, яка швидко змінюється, який відрізняється тим, що аналогові дані на m каналів надходять паралельно на n модулів, де паралельно перетворюються в цифровий код і послідовно через цифровий мультиплексор ЦПМ надходять в мікропроцесор МП, причому з мікропроцесора МП на декодер ДС та цифровий мультиплексор ЦМП паралельно надходить цифровий к-розрядний код, при якому на декодері ДС створюється сигнал зчитування ЗЧТ, який послідовно надходить на n модулів. Згідно з корисною моделлю, кожний і-й модуль містить аналоговий мультиплексор АМП на m каналів, з виходу якого аналоговий сигнал почергово надходить на аналогово-цифровий перетворювач АЦП, з виходу якого по сигналу готовності ГТ у вигляді восьмирозрядного цифрового коду записується в блок буферної пам'яті БП, з виходу якого через один із n каналів отриманий цифровий код надходить через цифровий мультиплексор ЦМП і мікропроцесор МП. Згідно з корисною моделлю сигнал готовності ГТ через схему затримки 1 паралельно надходить на вхід скиду аналогово-цифрового перетворювача АЦП та на вхід двійкового лічильника СТ2, який видає двійковий управляючий код на аналоговий мультиплексор АМП для переключення його каналів, через схему затримки 2 сигнал готовності ГТ із аналоговоцифрового перетворювача АЦП подається на його вхід з метою чергового включення АЦП. На фіг. 1 показана загальна структурна схема запропонованого пристрою, на фіг. 2 показана структурна схема модуля перетворення аналогового сигналу в цифровий код. Як показано на фіг. 1 пристрій, що пропонується, містить джерело аналогових даних на N каналів, причому N=n  m, де n - загальне число каналів, m - число каналів в кожному і-ому модулі, з виходу кожного іго модулю цифровий сигнал надходить на цифровий мультиплексор ЦМП, з виходу якого восьмирозрядний двійковий код поступає в мікропроцесор, з виходу якого к-розрядний цифровий код надходить паралельно на цифровий мультиплексор ЦМП та на декодер ДС, з виходів якого почергово подається сигнал зчитування ЗЧТ на кожний і-й модуль. Як показано на фіг. 2 із фрагмента джерела даних на m аналогових каналів інформація почергово надходить через аналоговий мультиплексор АМП, через аналогово-цифровий перетворювач АЦП в блок пам'яті БП і звідти по сигналу зчитування із декодера записується в блок пам'яті БП, а потім послідовно через цифровий мультиплексор ЦМП подається в мікропроцесор МП. Сигнал готовності ГТ через схему затримки 1 надходить на скид аналоговоцифрового перетворювача АЦП та на двійковий лічильник СТ2, який подає управляючий код переключення на аналоговий мультиплексор АМП. Сигнал готовності ГТ через схему затримки 2 надходить на вхід включення аналоговоцифрового перетворювача АЦП, двійковий восьмирозрядний код з якого подається в блок пам'яті БП, а потім через цифровий мультиплексор ЦМП подається в мікропроцесор МП. Таким чином, швидкі зміни вхідного аналогового сигналу фіксуються в блоці пам'яті БП. Джерела інформації: 1. Аппаратно-программное устройство (АПУ) для многоканального преобразования и регистрации аналоговых сигналов. (RU 2250494) G06F 3/05, G06F 17/40, GO ID, 2003 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій введення в мікропроцесор багатоканальної аналогової інформації, яка швидко змінюється, який відрізняється тим, що аналогові дані на m каналів надходять паралельно на n модулів, де паралельно перетворюються в цифровий код і послідовно через цифровий мультиплексор ЦПМ надходять в мікропроцесор МП, причому з мікропроцесора МП на декодер ДС та цифровий мультиплексор ЦМП паралельно надходить цифровий к-розрядний код, при якому на декодері ДС створюється сигнал зчитування ЗЧТ, який послідовно надходить на n модулів. 2. Пристрій за п. 1, який відрізняється тим, що кожний і-й модуль містить аналоговий мультиплексор АМП на m каналів, з виходу якого аналоговий сигнал почергово надходить на 1 UA 98141 U 5 10 аналогово-цифровий перетворювач АЦП, з виходу якого по сигналу готовності ГТ у вигляді восьмирозрядного цифрового коду записується в блок буферної пам'яті БП, з виходу якого через один із n каналів отриманий цифровий код надходить через цифровий мультиплексор ЦМП і мікропроцесор МП. 3. Пристрій за п. 1, який відрізняється тим, що сигнал готовності ГТ через схему затримки 1 паралельно надходить на вхід скиду аналогово-цифрового перетворювача АЦП та на вхід двійкового лічильника СТ2, який видає двійковий управляючий код на аналоговий мультиплексор АМП для переключення його каналів, через схему затримки 2 сигнал готовності ГТ із аналогово-цифрового перетворювача АЦП подається на його вхід з метою чергового включення АЦП. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
