Спосіб запуску генератора за допомогою асинхронного двигуна

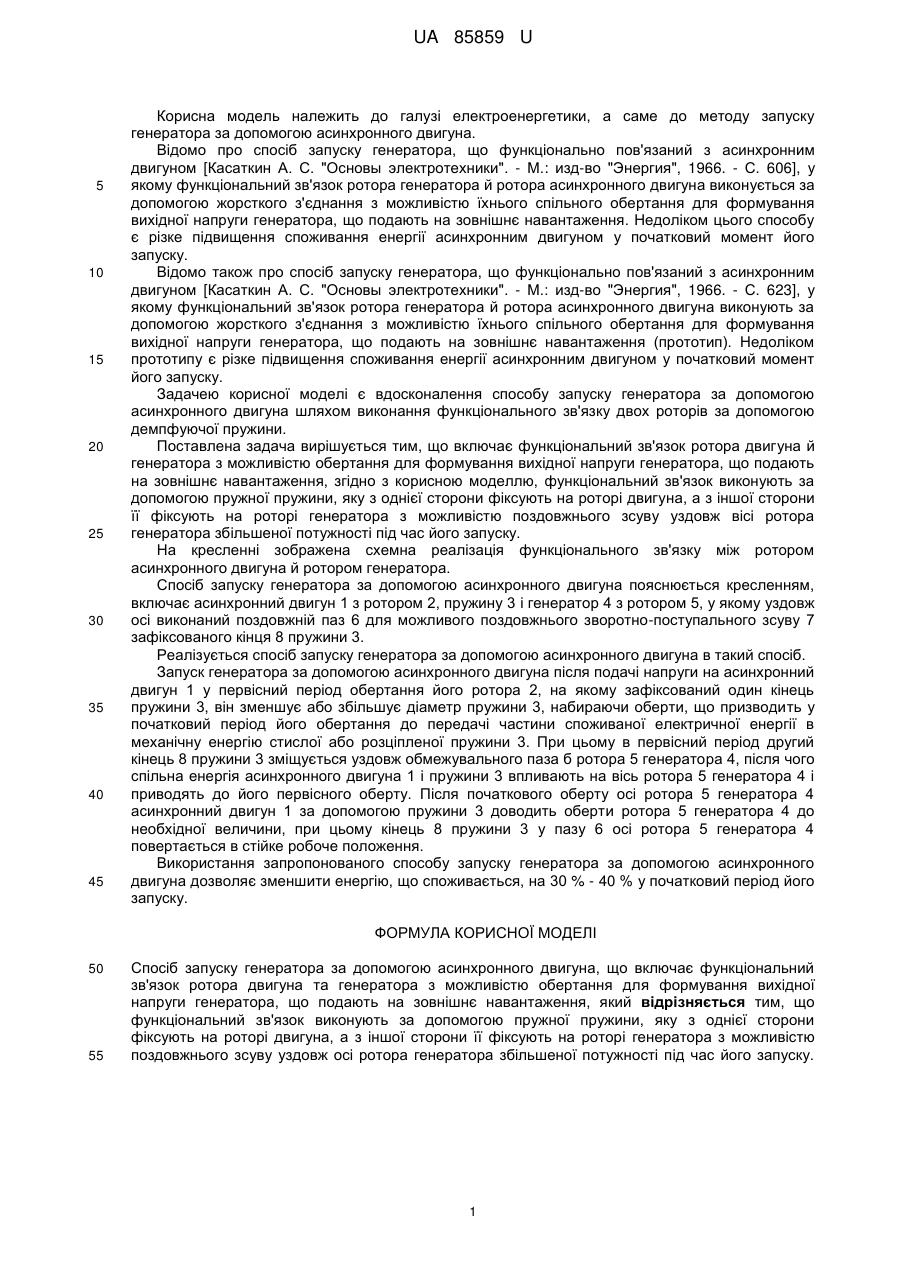

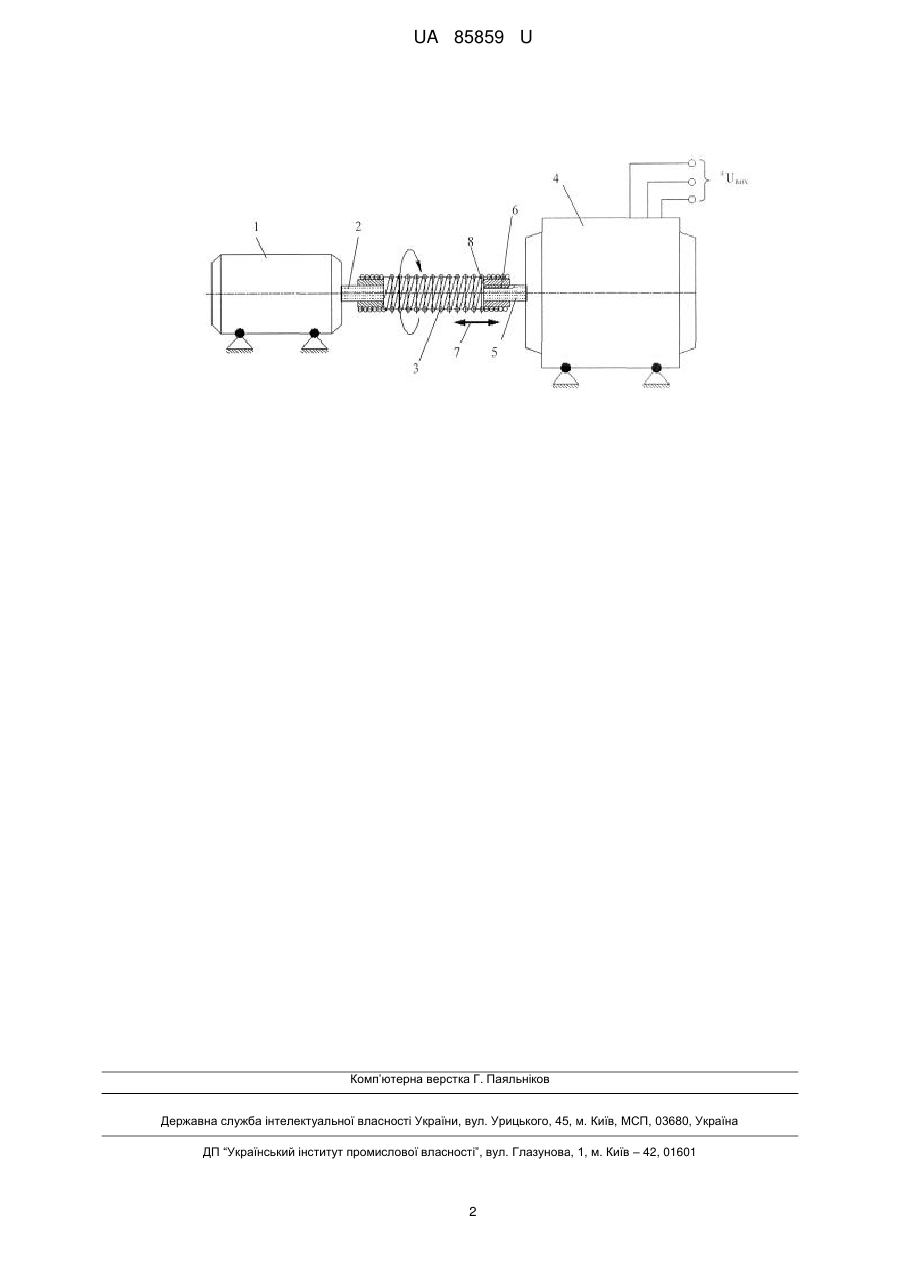

Реферат: Спосіб запуску генератора за допомогою асинхронного двигуна включає функціональний зв'язок ротора двигуна та генератора з можливістю обертання для формування вихідної напруги генератора, що подають на зовнішнє навантаження. Функціональний зв'язок виконують за допомогою пружної пружини, яку з однієї сторони фіксують на роторі двигуна, а з іншої сторони її фіксують на роторі генератора з можливістю поздовжнього зсуву уздовж осі ротора генератора збільшеної потужності під час його запуску. UA 85859 U (54) СПОСІБ ЗАПУСКУ ГЕНЕРАТОРА ЗА ДОПОМОГОЮ АСИНХРОННОГО ДВИГУНА UA 85859 U UA 85859 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі електроенергетики, а саме до методу запуску генератора за допомогою асинхронного двигуна. Відомо про спосіб запуску генератора, що функціонально пов'язаний з асинхронним двигуном [Касаткин А. С. "Основы электротехники". - М.: изд-во "Энергия", 1966. - С. 606], у якому функціональний зв'язок ротора генератора й ротора асинхронного двигуна виконується за допомогою жорсткого з'єднання з можливістю їхнього спільного обертання для формування вихідної напруги генератора, що подають на зовнішнє навантаження. Недоліком цього способу є різке підвищення споживання енергії асинхронним двигуном у початковий момент його запуску. Відомо також про спосіб запуску генератора, що функціонально пов'язаний з асинхронним двигуном [Касаткин А. С. "Основы электротехники". - М.: изд-во "Энергия", 1966. - С. 623], у якому функціональний зв'язок ротора генератора й ротора асинхронного двигуна виконують за допомогою жорсткого з'єднання з можливістю їхнього спільного обертання для формування вихідної напруги генератора, що подають на зовнішнє навантаження (прототип). Недоліком прототипу є різке підвищення споживання енергії асинхронним двигуном у початковий момент його запуску. Задачею корисної моделі є вдосконалення способу запуску генератора за допомогою асинхронного двигуна шляхом виконання функціонального зв'язку двох роторів за допомогою демпфуючої пружини. Поставлена задача вирішується тим, що включає функціональний зв'язок ротора двигуна й генератора з можливістю обертання для формування вихідної напруги генератора, що подають на зовнішнє навантаження, згідно з корисною моделлю, функціональний зв'язок виконують за допомогою пружної пружини, яку з однієї сторони фіксують на роторі двигуна, а з іншої сторони її фіксують на роторі генератора з можливістю поздовжнього зсуву уздовж вісі ротора генератора збільшеної потужності під час його запуску. На кресленні зображена схемна реалізація функціонального зв'язку між ротором асинхронного двигуна й ротором генератора. Спосіб запуску генератора за допомогою асинхронного двигуна пояснюється кресленням, включає асинхронний двигун 1 з ротором 2, пружину 3 і генератор 4 з ротором 5, у якому уздовж осі виконаний поздовжній паз 6 для можливого поздовжнього зворотно-поступального зсуву 7 зафіксованого кінця 8 пружини 3. Реалізується спосіб запуску генератора за допомогою асинхронного двигуна в такий спосіб. Запуск генератора за допомогою асинхронного двигуна після подачі напруги на асинхронний двигун 1 у первісний період обертання його ротора 2, на якому зафіксований один кінець пружини 3, він зменшує або збільшує діаметр пружини 3, набираючи оберти, що призводить у початковий період його обертання до передачі частини споживаної електричної енергії в механічну енергію стислої або розціпленої пружини 3. При цьому в первісний період другий кінець 8 пружини 3 зміщується уздовж обмежувального паза б ротора 5 генератора 4, після чого спільна енергія асинхронного двигуна 1 і пружини 3 впливають на вісь ротора 5 генератора 4 і приводять до його первісного оберту. Після початкового оберту осі ротора 5 генератора 4 асинхронний двигун 1 за допомогою пружини 3 доводить оберти ротора 5 генератора 4 до необхідної величини, при цьому кінець 8 пружини 3 у пазу 6 осі ротора 5 генератора 4 повертається в стійке робоче положення. Використання запропонованого способу запуску генератора за допомогою асинхронного двигуна дозволяє зменшити енергію, що споживається, на 30 % - 40 % у початковий період його запуску. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб запуску генератора за допомогою асинхронного двигуна, що включає функціональний зв'язок ротора двигуна та генератора з можливістю обертання для формування вихідної напруги генератора, що подають на зовнішнє навантаження, який відрізняється тим, що функціональний зв'язок виконують за допомогою пружної пружини, яку з однієї сторони фіксують на роторі двигуна, а з іншої сторони її фіксують на роторі генератора з можливістю поздовжнього зсуву уздовж осі ротора генератора збільшеної потужності під час його запуску. 1 UA 85859 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
