Спосіб запуску генератора за допомогою основного та додаткових приводів з індивідуальними пружинами накопичення енергетичного аргументу моменту обертання

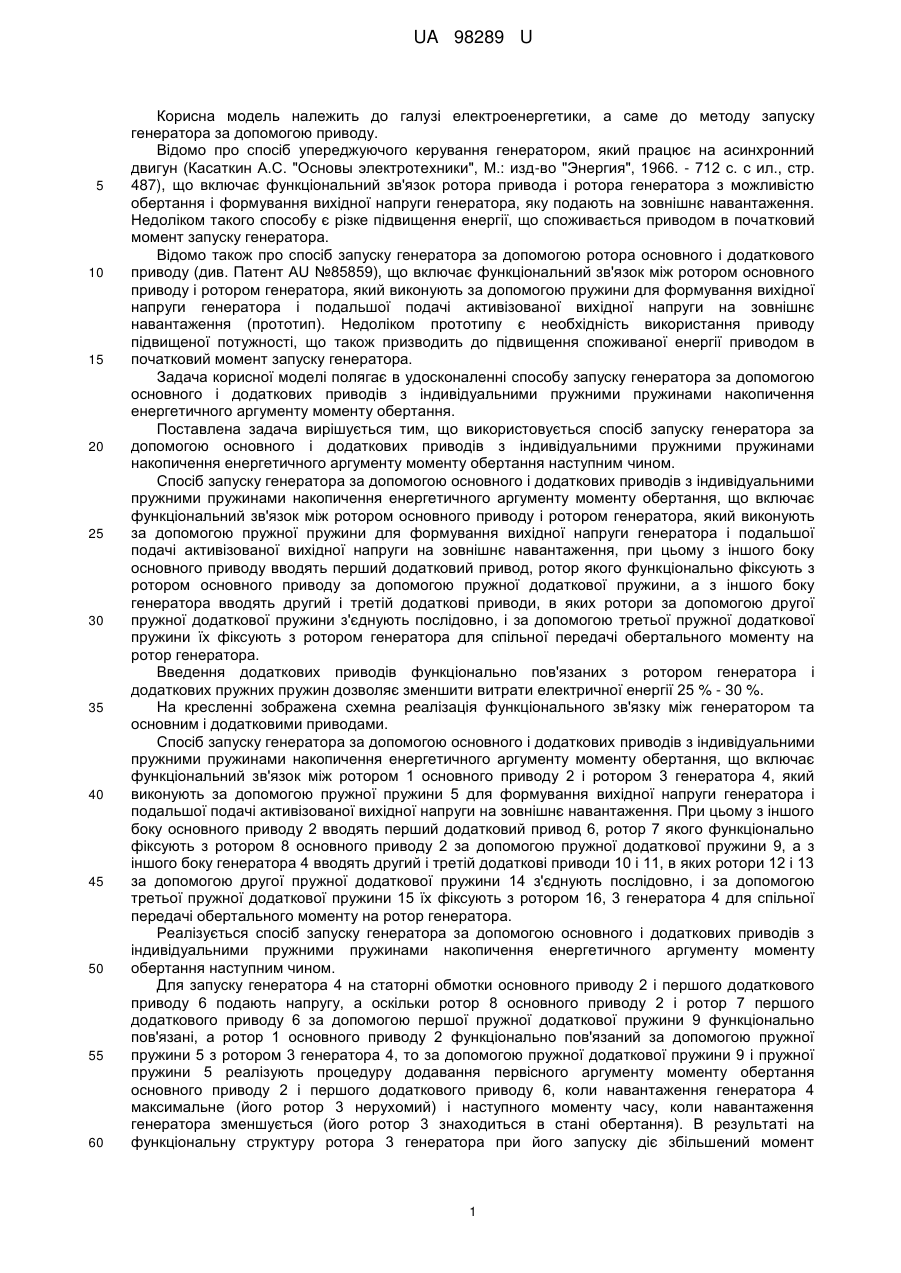

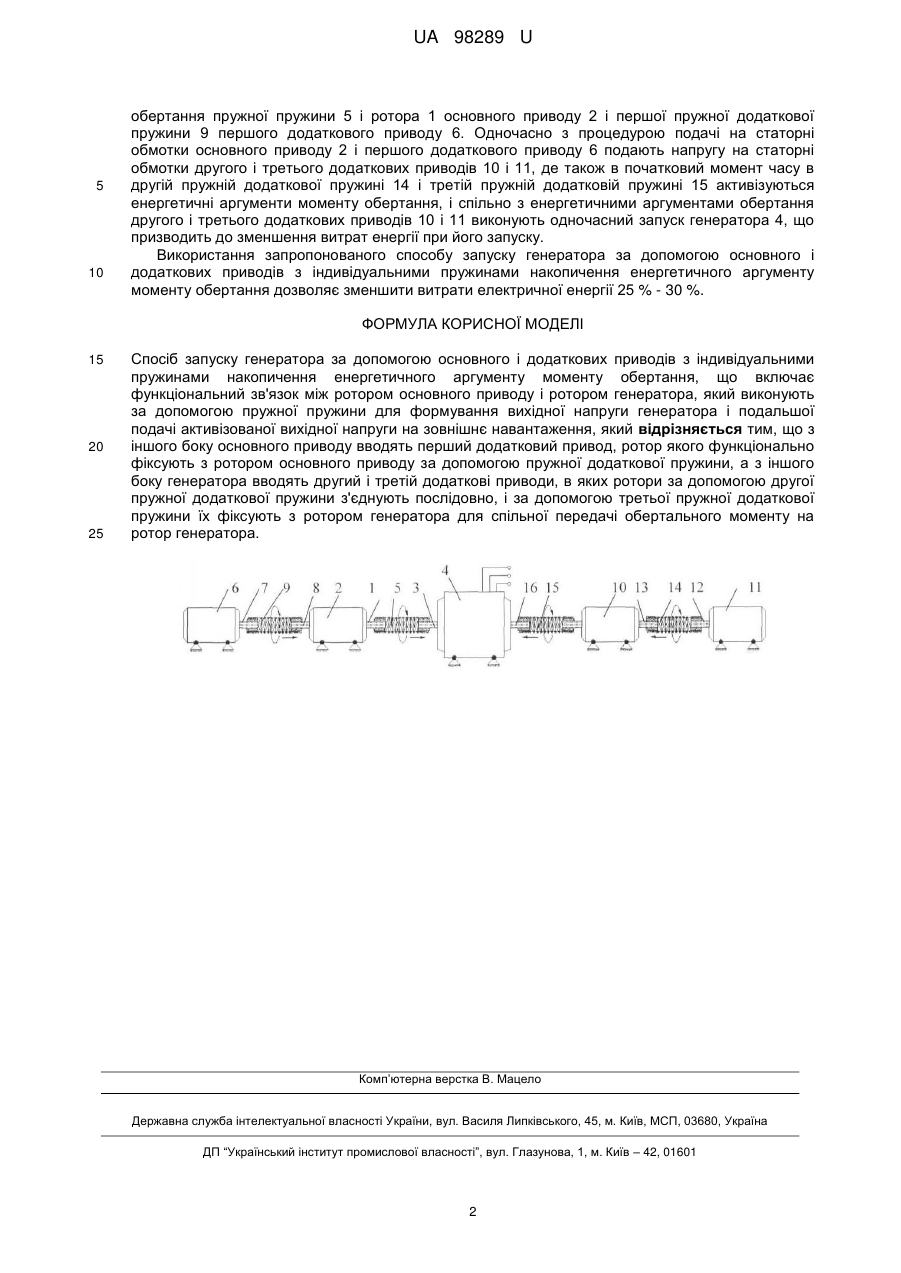

Реферат: Спосіб запуску генератора за допомогою основного і додаткових приводів з індивідуальними пружинами накопичення енергетичного аргументу моменту обертання включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження. З іншого боку основного приводу вводять перший додатковий привод, ротор якого функціонально фіксують з ротором основного приводу за допомогою пружної додаткової пружини, а з іншого боку генератора вводять другий і третій додаткові приводи, в яких ротори за допомогою другої пружної додаткової пружини з'єднують послідовно, і за допомогою третьої пружної додаткової пружини їх фіксують з ротором генератора для спільної передачі обертального моменту на ротор генератора. UA 98289 U (54) СПОСІБ ЗАПУСКУ ГЕНЕРАТОРА ЗА ДОПОМОГОЮ ОСНОВНОГО ТА ДОДАТКОВИХ ПРИВОДІВ З ІНДИВІДУАЛЬНИМИ ПРУЖИНАМИ НАКОПИЧЕННЯ ЕНЕРГЕТИЧНОГО АРГУМЕНТУ МОМЕНТУ ОБЕРТАННЯ UA 98289 U UA 98289 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електроенергетики, а саме до методу запуску генератора за допомогою приводу. Відомо про спосіб упереджуючого керування генератором, який працює на асинхронний двигун (Касаткин А.С. "Основы электротехники", М.: изд-во "Энергия", 1966. - 712 с. с ил., стр. 487), що включає функціональний зв'язок ротора привода і ротора генератора з можливістю обертання і формування вихідної напруги генератора, яку подають на зовнішнє навантаження. Недоліком такого способу є різке підвищення енергії, що споживається приводом в початковий момент запуску генератора. Відомо також про спосіб запуску генератора за допомогою ротора основного і додаткового приводу (див. Патент AU №85859), що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження (прототип). Недоліком прототипу є необхідність використання приводу підвищеної потужності, що також призводить до підвищення споживаної енергії приводом в початковий момент запуску генератора. Задача корисної моделі полягає в удосконаленні способу запуску генератора за допомогою основного і додаткових приводів з індивідуальними пружними пружинами накопичення енергетичного аргументу моменту обертання. Поставлена задача вирішується тим, що використовується спосіб запуску генератора за допомогою основного і додаткових приводів з індивідуальними пружними пружинами накопичення енергетичного аргументу моменту обертання наступним чином. Спосіб запуску генератора за допомогою основного і додаткових приводів з індивідуальними пружними пружинами накопичення енергетичного аргументу моменту обертання, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому з іншого боку основного приводу вводять перший додатковий привод, ротор якого функціонально фіксують з ротором основного приводу за допомогою пружної додаткової пружини, а з іншого боку генератора вводять другий і третій додаткові приводи, в яких ротори за допомогою другої пружної додаткової пружини з'єднують послідовно, і за допомогою третьої пружної додаткової пружини їх фіксують з ротором генератора для спільної передачі обертального моменту на ротор генератора. Введення додаткових приводів функціонально пов'язаних з ротором генератора і додаткових пружних пружин дозволяє зменшити витрати електричної енергії 25 % - 30 %. На кресленні зображена схемна реалізація функціонального зв'язку між генератором та основним і додатковими приводами. Спосіб запуску генератора за допомогою основного і додаткових приводів з індивідуальними пружними пружинами накопичення енергетичного аргументу моменту обертання, що включає функціональний зв'язок між ротором 1 основного приводу 2 і ротором 3 генератора 4, який виконують за допомогою пружної пружини 5 для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження. При цьому з іншого боку основного приводу 2 вводять перший додатковий привод 6, ротор 7 якого функціонально фіксують з ротором 8 основного приводу 2 за допомогою пружної додаткової пружини 9, а з іншого боку генератора 4 вводять другий і третій додаткові приводи 10 і 11, в яких ротори 12 і 13 за допомогою другої пружної додаткової пружини 14 з'єднують послідовно, і за допомогою третьої пружної додаткової пружини 15 їх фіксують з ротором 16, 3 генератора 4 для спільної передачі обертального моменту на ротор генератора. Реалізується спосіб запуску генератора за допомогою основного і додаткових приводів з індивідуальними пружними пружинами накопичення енергетичного аргументу моменту обертання наступним чином. Для запуску генератора 4 на статорні обмотки основного приводу 2 і першого додаткового приводу 6 подають напругу, а оскільки ротор 8 основного приводу 2 і ротор 7 першого додаткового приводу 6 за допомогою першої пружної додаткової пружини 9 функціонально пов'язані, а ротор 1 основного приводу 2 функціонально пов'язаний за допомогою пружної пружини 5 з ротором 3 генератора 4, то за допомогою пружної додаткової пружини 9 і пружної пружини 5 реалізують процедуру додавання первісного аргументу моменту обертання основного приводу 2 і першого додаткового приводу 6, коли навантаження генератора 4 максимальне (його ротор 3 нерухомий) і наступного моменту часу, коли навантаження генератора зменшується (його ротор 3 знаходиться в стані обертання). В результаті на функціональну структуру ротора 3 генератора при його запуску діє збільшений момент 1 UA 98289 U 5 10 обертання пружної пружини 5 і ротора 1 основного приводу 2 і першої пружної додаткової пружини 9 першого додаткового приводу 6. Одночасно з процедурою подачі на статорні обмотки основного приводу 2 і першого додаткового приводу 6 подають напругу на статорні обмотки другого і третього додаткових приводів 10 і 11, де також в початковий момент часу в другій пружній додаткової пружині 14 і третій пружній додатковій пружині 15 активізуються енергетичні аргументи моменту обертання, і спільно з енергетичними аргументами обертання другого і третього додаткових приводів 10 і 11 виконують одночасний запуск генератора 4, що призводить до зменшення витрат енергії при його запуску. Використання запропонованого способу запуску генератора за допомогою основного і додаткових приводів з індивідуальними пружинами накопичення енергетичного аргументу моменту обертання дозволяє зменшити витрати електричної енергії 25 % - 30 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Спосіб запуску генератора за допомогою основного і додаткових приводів з індивідуальними пружинами накопичення енергетичного аргументу моменту обертання, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, який відрізняється тим, що з іншого боку основного приводу вводять перший додатковий привод, ротор якого функціонально фіксують з ротором основного приводу за допомогою пружної додаткової пружини, а з іншого боку генератора вводять другий і третій додаткові приводи, в яких ротори за допомогою другої пружної додаткової пружини з'єднують послідовно, і за допомогою третьої пружної додаткової пружини їх фіксують з ротором генератора для спільної передачі обертального моменту на ротор генератора. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
