Спосіб подвійного запуску генератора за допомогою основного та додаткових приводів

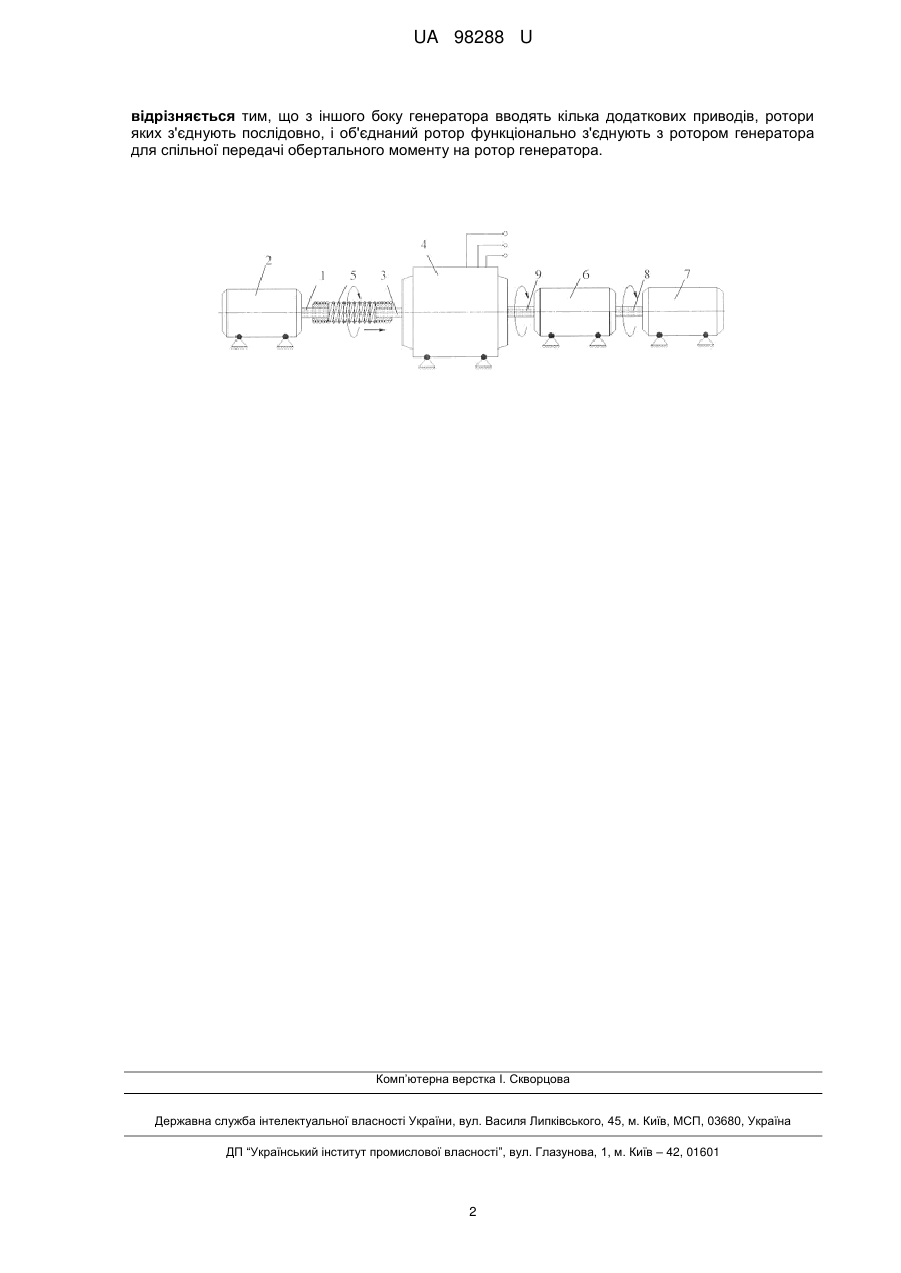

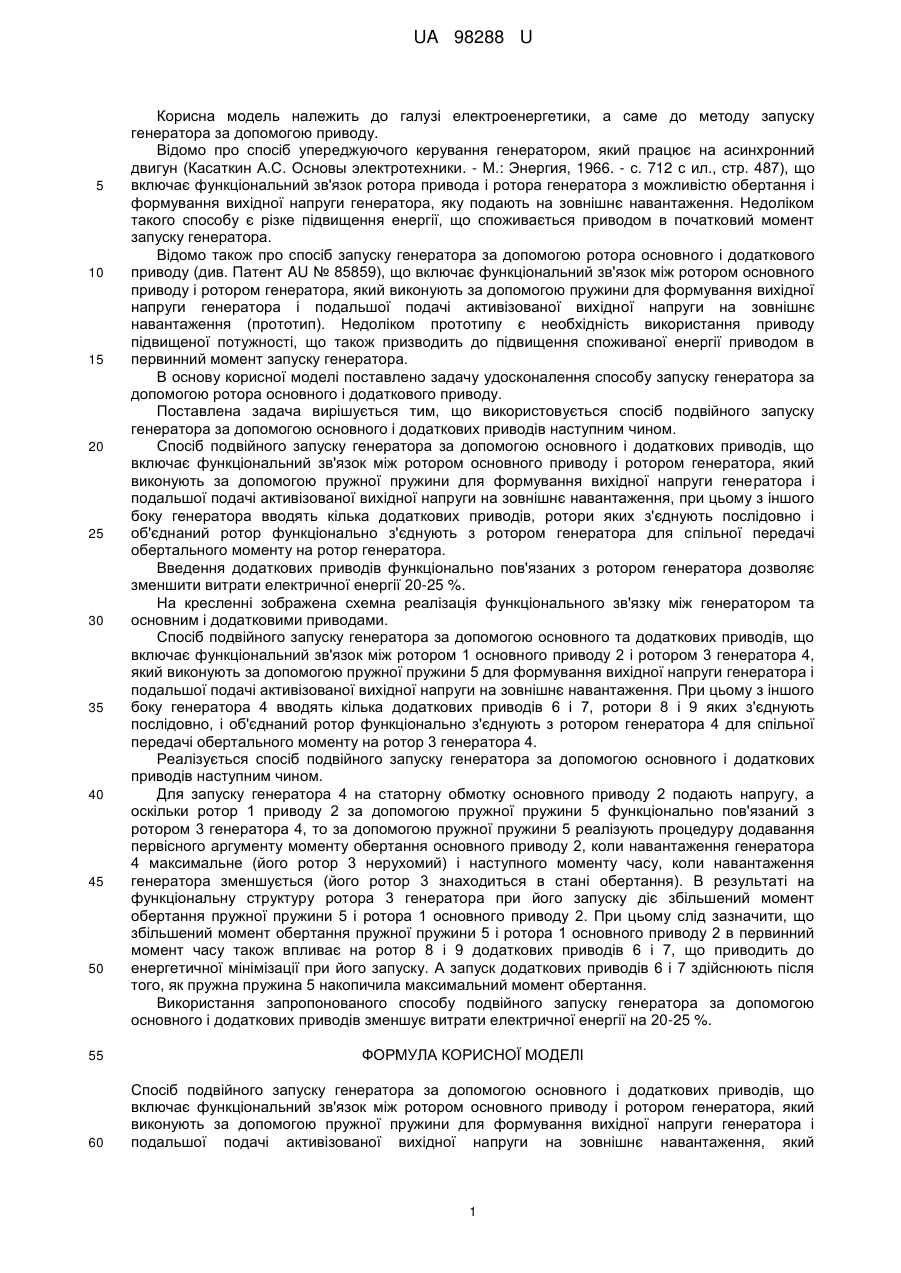

Реферат: Спосіб подвійного запуску генератора за допомогою основного і додаткових приводів включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження. З іншого боку генератора вводять кілька додаткових приводів, ротори яких з'єднують послідовно, і об'єднаний ротор функціонально з'єднують з ротором генератора для спільної передачі обертального моменту на ротор генератора. UA 98288 U (54) СПОСІБ ПОДВІЙНОГО ЗАПУСКУ ГЕНЕРАТОРА ЗА ДОПОМОГОЮ ОСНОВНОГО ТА ДОДАТКОВИХ ПРИВОДІВ UA 98288 U UA 98288 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі електроенергетики, а саме до методу запуску генератора за допомогою приводу. Відомо про спосіб упереджуючого керування генератором, який працює на асинхронний двигун (Касаткин А.С. Основы электротехники. - М.: Энергия, 1966. - с. 712 с ил., стр. 487), що включає функціональний зв'язок ротора привода і ротора генератора з можливістю обертання і формування вихідної напруги генератора, яку подають на зовнішнє навантаження. Недоліком такого способу є різке підвищення енергії, що споживається приводом в початковий момент запуску генератора. Відомо також про спосіб запуску генератора за допомогою ротора основного і додаткового приводу (див. Патент AU № 85859), що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження (прототип). Недоліком прототипу є необхідність використання приводу підвищеної потужності, що також призводить до підвищення споживаної енергії приводом в первинний момент запуску генератора. В основу корисної моделі поставлено задачу удосконалення способу запуску генератора за допомогою ротора основного і додаткового приводу. Поставлена задача вирішується тим, що використовується спосіб подвійного запуску генератора за допомогою основного і додаткових приводів наступним чином. Спосіб подвійного запуску генератора за допомогою основного і додаткових приводів, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому з іншого боку генератора вводять кілька додаткових приводів, ротори яких з'єднують послідовно і об'єднаний ротор функціонально з'єднують з ротором генератора для спільної передачі обертального моменту на ротор генератора. Введення додаткових приводів функціонально пов'язаних з ротором генератора дозволяє зменшити витрати електричної енергії 20-25 %. На кресленні зображена схемна реалізація функціонального зв'язку між генератором та основним і додатковими приводами. Спосіб подвійного запуску генератора за допомогою основного та додаткових приводів, що включає функціональний зв'язок між ротором 1 основного приводу 2 і ротором 3 генератора 4, який виконують за допомогою пружної пружини 5 для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження. При цьому з іншого боку генератора 4 вводять кілька додаткових приводів 6 і 7, ротори 8 і 9 яких з'єднують послідовно, і об'єднаний ротор функціонально з'єднують з ротором генератора 4 для спільної передачі обертального моменту на ротор 3 генератора 4. Реалізується спосіб подвійного запуску генератора за допомогою основного і додаткових приводів наступним чином. Для запуску генератора 4 на статорну обмотку основного приводу 2 подають напругу, а оскільки ротор 1 приводу 2 за допомогою пружної пружини 5 функціонально пов'язаний з ротором 3 генератора 4, то за допомогою пружної пружини 5 реалізують процедуру додавання первісного аргументу моменту обертання основного приводу 2, коли навантаження генератора 4 максимальне (його ротор 3 нерухомий) і наступного моменту часу, коли навантаження генератора зменшується (його ротор 3 знаходиться в стані обертання). В результаті на функціональну структуру ротора 3 генератора при його запуску діє збільшений момент обертання пружної пружини 5 і ротора 1 основного приводу 2. При цьому слід зазначити, що збільшений момент обертання пружної пружини 5 і ротора 1 основного приводу 2 в первинний момент часу також впливає на ротор 8 і9 додаткових приводів 6 і 7, що приводить до енергетичної мінімізації при його запуску. А запуск додаткових приводів 6 і 7 здійснюють після того, як пружна пружина 5 накопичила максимальний момент обертання. Використання запропонованого способу подвійного запуску генератора за допомогою основного і додаткових приводів зменшує витрати електричної енергії на 20-25 %. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб подвійного запуску генератора за допомогою основного і додаткових приводів, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, який 1 UA 98288 U відрізняється тим, що з іншого боку генератора вводять кілька додаткових приводів, ротори яких з'єднують послідовно, і об'єднаний ротор функціонально з'єднують з ротором генератора для спільної передачі обертального моменту на ротор генератора. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
