Тиристорний перемикач

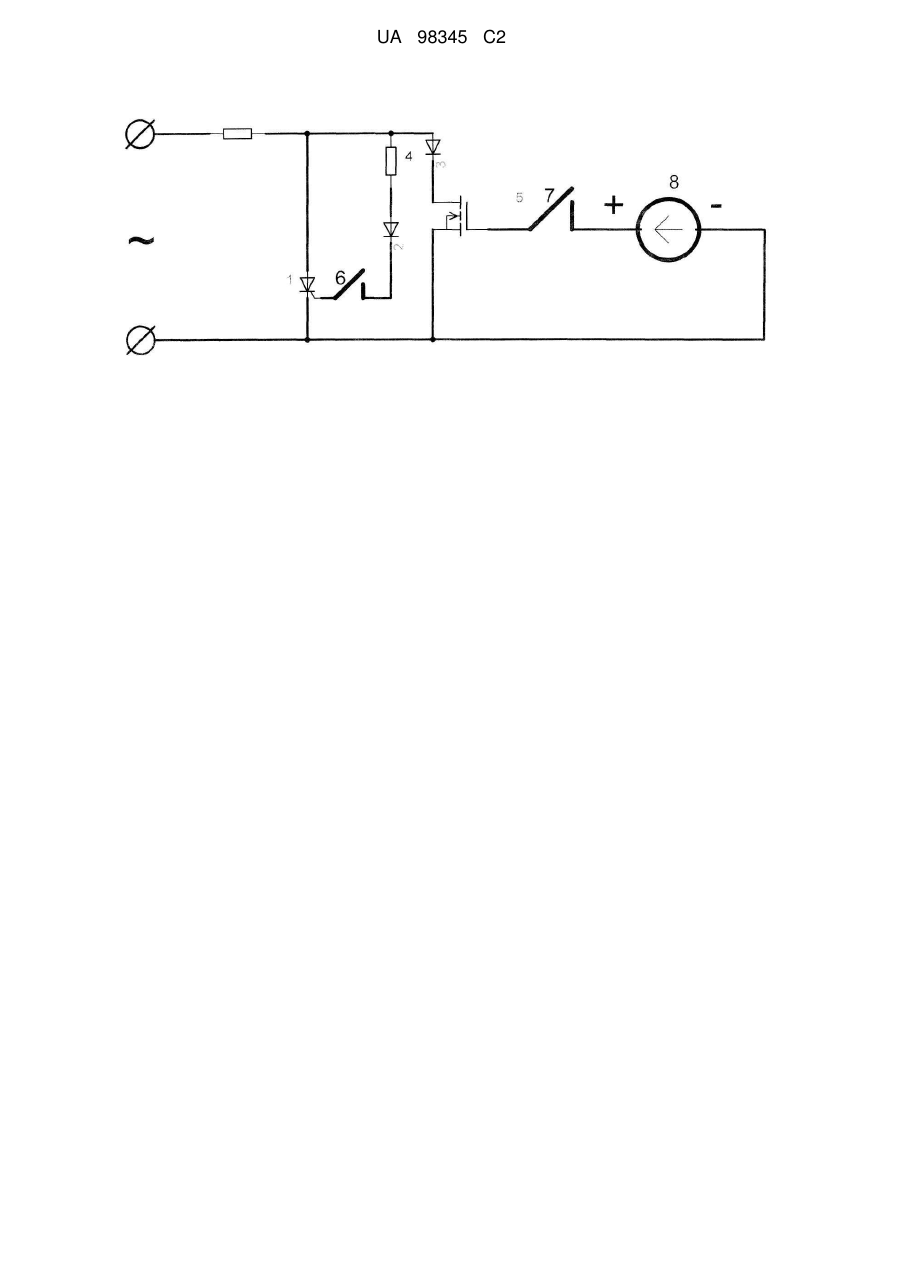

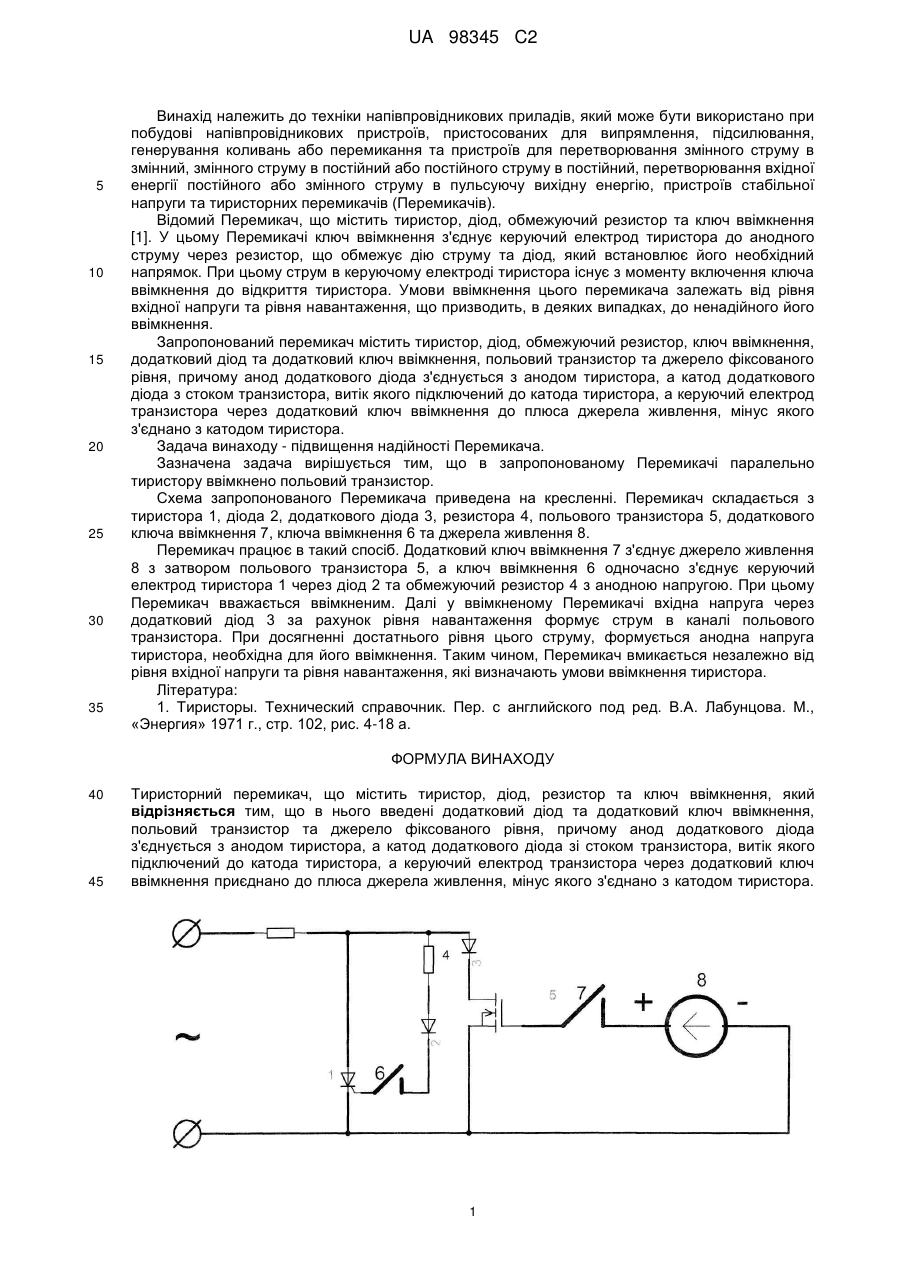

Реферат: Тиристорний перемикач належить до напівпровідникових приладів, який може бути використано при побудові напівпровідникових пристроїв, пристосованих для випрямлення, підсилювання, генерування коливань або перемикання та пристроїв для перетворювання змінного струму в змінний, змінного струму в постійний або постійного струму в постійний, перетворювання вхідної енергії постійного або змінного струму в пульсуючу вихідну енергію, пристроїв стабільної напруги та тиристорних перемикачів. Перемикач містить тиристор, діод, резистор та ключ ввімкнення. Введені додатковий діод та додатковий ключ ввімкнення, польовий транзистор та джерело фіксованого рівня. Причому анод додаткового діода з'єднується з анодом тиристора, а катод додаткового діода зі стоком транзистора. Витік транзистора підключений до катода тиристора. Керуючий електрод транзистора через додатковий ключ ввімкнення приєднано до плюса джерела живлення, мінус якого з'єднано з катодом тиристора. Технічним результатом є підвищення надійності тиристорних перемикачів напруги. UA 98345 C2 (12) UA 98345 C2 UA 98345 C2 5 10 15 20 25 30 35 Винахід належить до техніки напівпровідникових приладів, який може бути використано при побудові напівпровідникових пристроїв, пристосованих для випрямлення, підсилювання, генерування коливань або перемикання та пристроїв для перетворювання змінного струму в змінний, змінного струму в постійний або постійного струму в постійний, перетворювання вхідної енергії постійного або змінного струму в пульсуючу вихідну енергію, пристроїв стабільної напруги та тиристорних перемикачів (Перемикачів). Відомий Перемикач, що містить тиристор, діод, обмежуючий резистор та ключ ввімкнення [1]. У цьому Перемикачі ключ ввімкнення з'єднує керуючий електрод тиристора до анодного струму через резистор, що обмежує дію струму та діод, який встановлює його необхідний напрямок. При цьому струм в керуючому електроді тиристора існує з моменту включення ключа ввімкнення до відкриття тиристора. Умови ввімкнення цього перемикача залежать від рівня вхідної напруги та рівня навантаження, що призводить, в деяких випадках, до ненадійного його ввімкнення. Запропонований перемикач містить тиристор, діод, обмежуючий резистор, ключ ввімкнення, додатковий діод та додатковий ключ ввімкнення, польовий транзистор та джерело фіксованого рівня, причому анод додаткового діода з'єднується з анодом тиристора, а катод додаткового діода з стоком транзистора, витік якого підключений до катода тиристора, а керуючий електрод транзистора через додатковий ключ ввімкнення до плюса джерела живлення, мінус якого з'єднано з катодом тиристора. Задача винаходу - підвищення надійності Перемикача. Зазначена задача вирішується тим, що в запропонованому Перемикачі паралельно тиристору ввімкнено польовий транзистор. Схема запропонованого Перемикача приведена на кресленні. Перемикач складається з тиристора 1, діода 2, додаткового діода 3, резистора 4, польового транзистора 5, додаткового ключа ввімкнення 7, ключа ввімкнення 6 та джерела живлення 8. Перемикач працює в такий спосіб. Додатковий ключ ввімкнення 7 з'єднує джерело живлення 8 з затвором польового транзистора 5, а ключ ввімкнення 6 одночасно з'єднує керуючий електрод тиристора 1 через діод 2 та обмежуючий резистор 4 з анодною напругою. При цьому Перемикач вважається ввімкненим. Далі у ввімкненому Перемикачі вхідна напруга через додатковий діод 3 за рахунок рівня навантаження формує струм в каналі польового транзистора. При досягненні достатнього рівня цього струму, формується анодна напруга тиристора, необхідна для його ввімкнення. Таким чином, Перемикач вмикається незалежно від рівня вхідної напруги та рівня навантаження, які визначають умови ввімкнення тиристора. Література: 1. Тиристоры. Технический справочник. Пер. с английского под ред. В.А. Лабунцова. М., «Энергия» 1971 г., стр. 102, рис. 4-18 а. ФОРМУЛА ВИНАХОДУ 40 45 Тиристорний перемикач, що містить тиристор, діод, резистор та ключ ввімкнення, який відрізняється тим, що в нього введені додатковий діод та додатковий ключ ввімкнення, польовий транзистор та джерело фіксованого рівня, причому анод додаткового діода з'єднується з анодом тиристора, а катод додаткового діода зі стоком транзистора, витік якого підключений до катода тиристора, а керуючий електрод транзистора через додатковий ключ ввімкнення приєднано до плюса джерела живлення, мінус якого з'єднано з катодом тиристора. 1 UA 98345 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
