Тиристорний перемикач

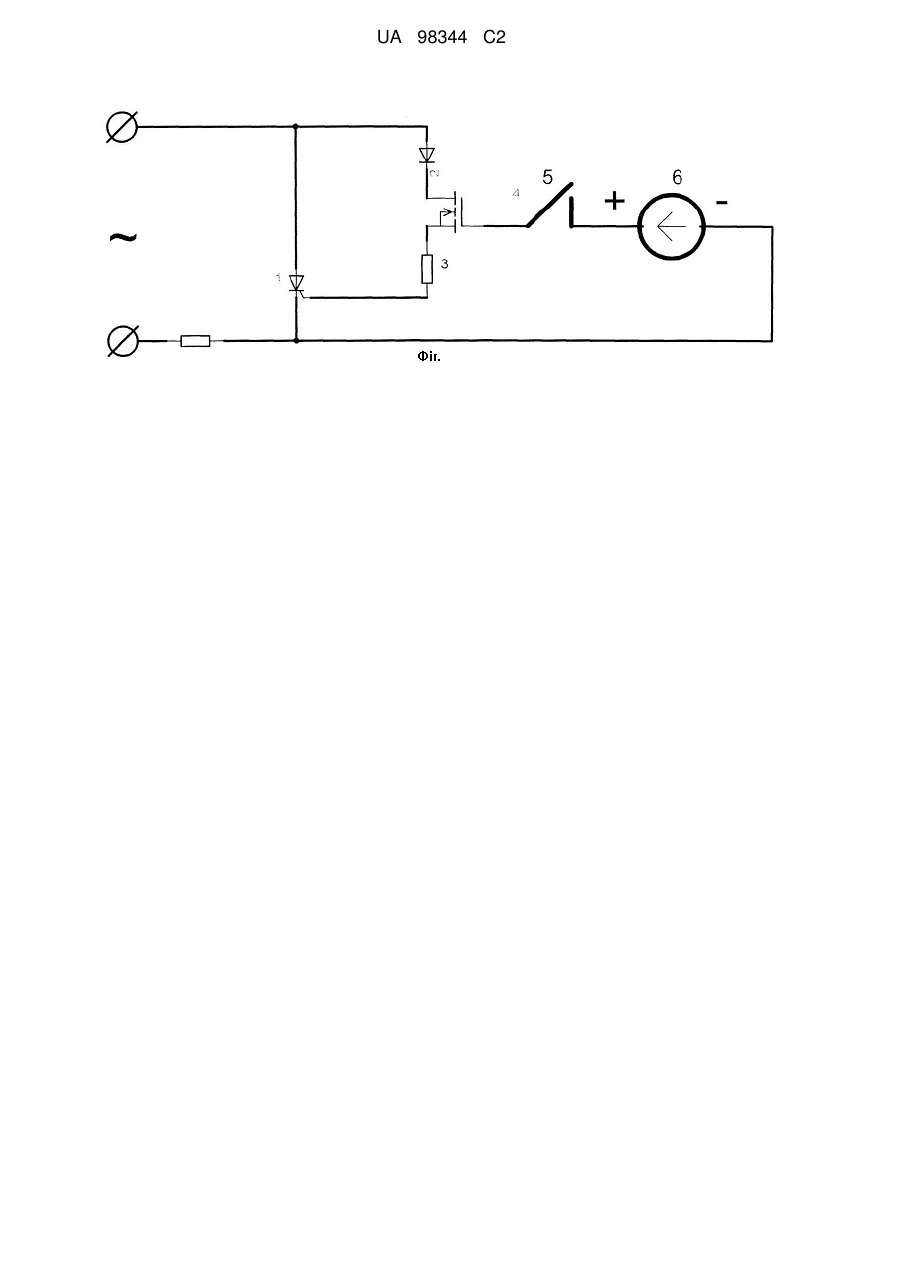

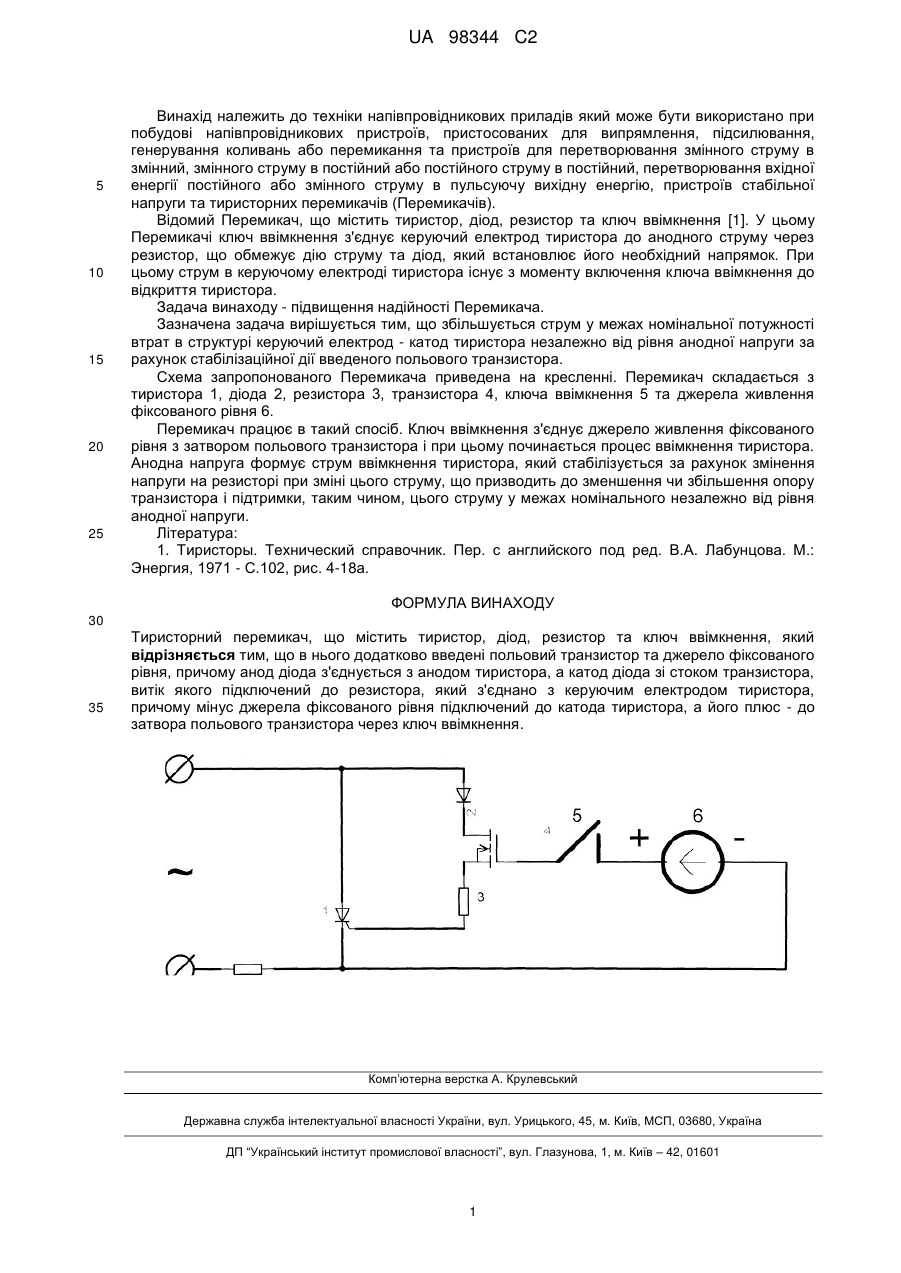

Реферат: Тиристорний перемикач належить до техніки напівпровідникових приладів, який може бути використано при побудові напівпровідникових пристроїв, пристосованих для випрямлення, підсилювання, генерування коливань або перемикання та пристроїв для перетворювання змінного струму в змінний, змінного струму в постійний або постійного струму в постійний, перетворювання вхідної енергії постійного або змінного струму в пульсуючу вихідну енергію, пристроїв стабільної напруги та тиристорних перемикачів. Перемикач містить тиристор, діод, резистор та ключ ввімкнення. Додатково введені польовий транзистор та джерело фіксованого рівня. Причому анод діода з'єднується з анодом тиристора, а катод діода зі стоком транзистора. Витік транзистора підключений до резистора, який з'єднано з керуючим електродом тиристора. А мінус джерела фіксованого рівня підключений до катода тиристора, а його плюс - до затвора польового транзистора через ключ ввімкнення. Технічним результатом є підвищення надійності тиристорних перемикачів напруги. UA 98344 C2 (12) UA 98344 C2 UA 98344 C2 5 10 15 20 25 Винахід належить до техніки напівпровідникових приладів який може бути використано при побудові напівпровідникових пристроїв, пристосованих для випрямлення, підсилювання, генерування коливань або перемикання та пристроїв для перетворювання змінного струму в змінний, змінного струму в постійний або постійного струму в постійний, перетворювання вхідної енергії постійного або змінного струму в пульсуючу вихідну енергію, пристроїв стабільної напруги та тиристорних перемикачів (Перемикачів). Відомий Перемикач, що містить тиристор, діод, резистор та ключ ввімкнення [1]. У цьому Перемикачі ключ ввімкнення з'єднує керуючий електрод тиристора до анодного струму через резистор, що обмежує дію струму та діод, який встановлює його необхідний напрямок. При цьому струм в керуючому електроді тиристора існує з моменту включення ключа ввімкнення до відкриття тиристора. Задача винаходу - підвищення надійності Перемикача. Зазначена задача вирішується тим, що збільшується струм у межах номінальної потужності втрат в структурі керуючий електрод - катод тиристора незалежно від рівня анодної напруги за рахунок стабілізаційної дії введеного польового транзистора. Схема запропонованого Перемикача приведена на кресленні. Перемикач складається з тиристора 1, діода 2, резистора 3, транзистора 4, ключа ввімкнення 5 та джерела живлення фіксованого рівня 6. Перемикач працює в такий спосіб. Ключ ввімкнення з'єднує джерело живлення фіксованого рівня з затвором польового транзистора і при цьому починається процес ввімкнення тиристора. Анодна напруга формує струм ввімкнення тиристора, який стабілізується за рахунок змінення напруги на резисторі при зміні цього струму, що призводить до зменшення чи збільшення опору транзистора і підтримки, таким чином, цього струму у межах номінального незалежно від рівня анодної напруги. Література: 1. Тиристоры. Технический справочник. Пер. с английского под ред. В.А. Лабунцова. М.: Энергия, 1971 - С.102, рис. 4-18а. ФОРМУЛА ВИНАХОДУ 30 35 Тиристорний перемикач, що містить тиристор, діод, резистор та ключ ввімкнення, який відрізняється тим, що в нього додатково введені польовий транзистор та джерело фіксованого рівня, причому анод діода з'єднується з анодом тиристора, а катод діода зі стоком транзистора, витік якого підключений до резистора, який з'єднано з керуючим електродом тиристора, причому мінус джерела фіксованого рівня підключений до катода тиристора, а його плюс - до затвора польового транзистора через ключ ввімкнення. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
