Транзисторний перемикач

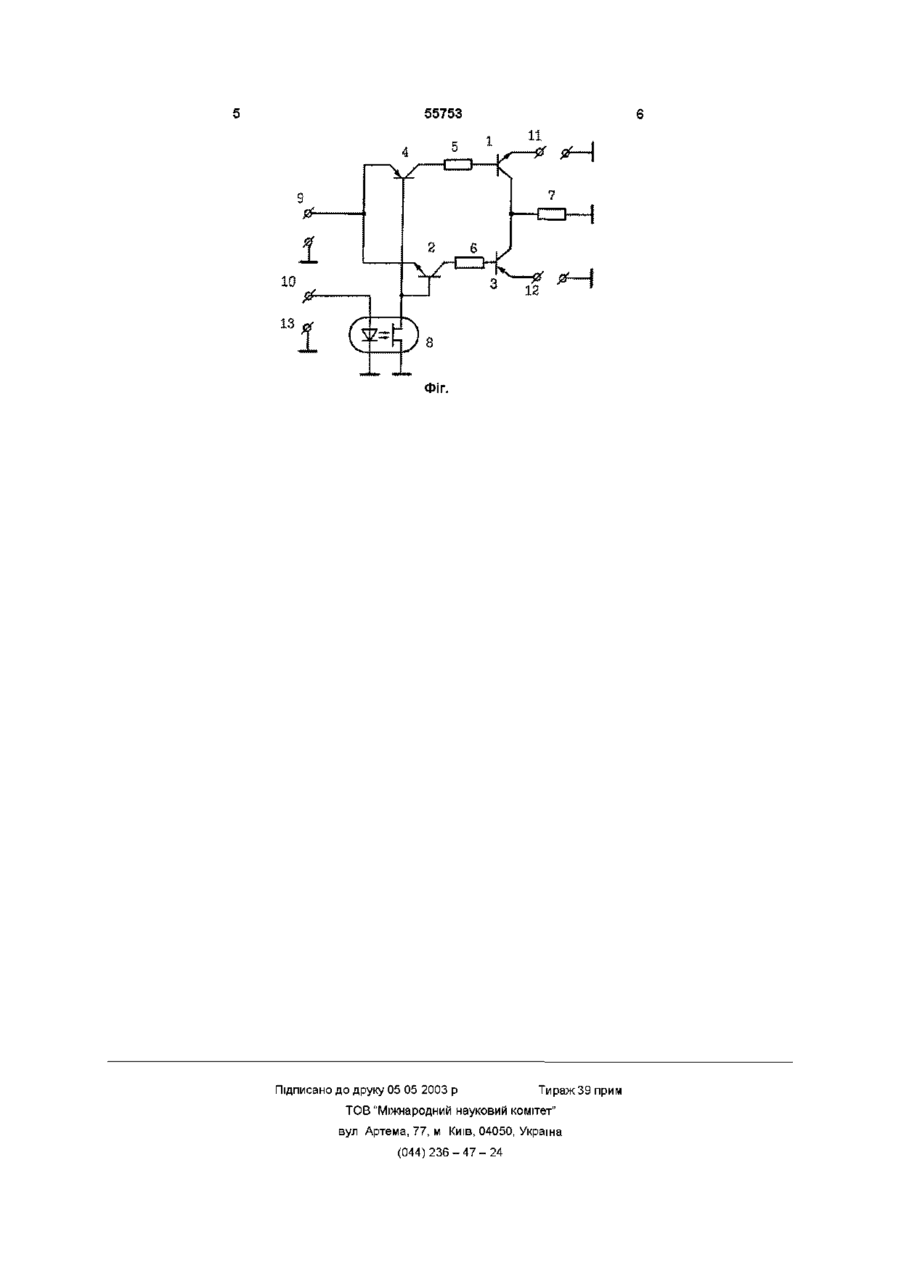

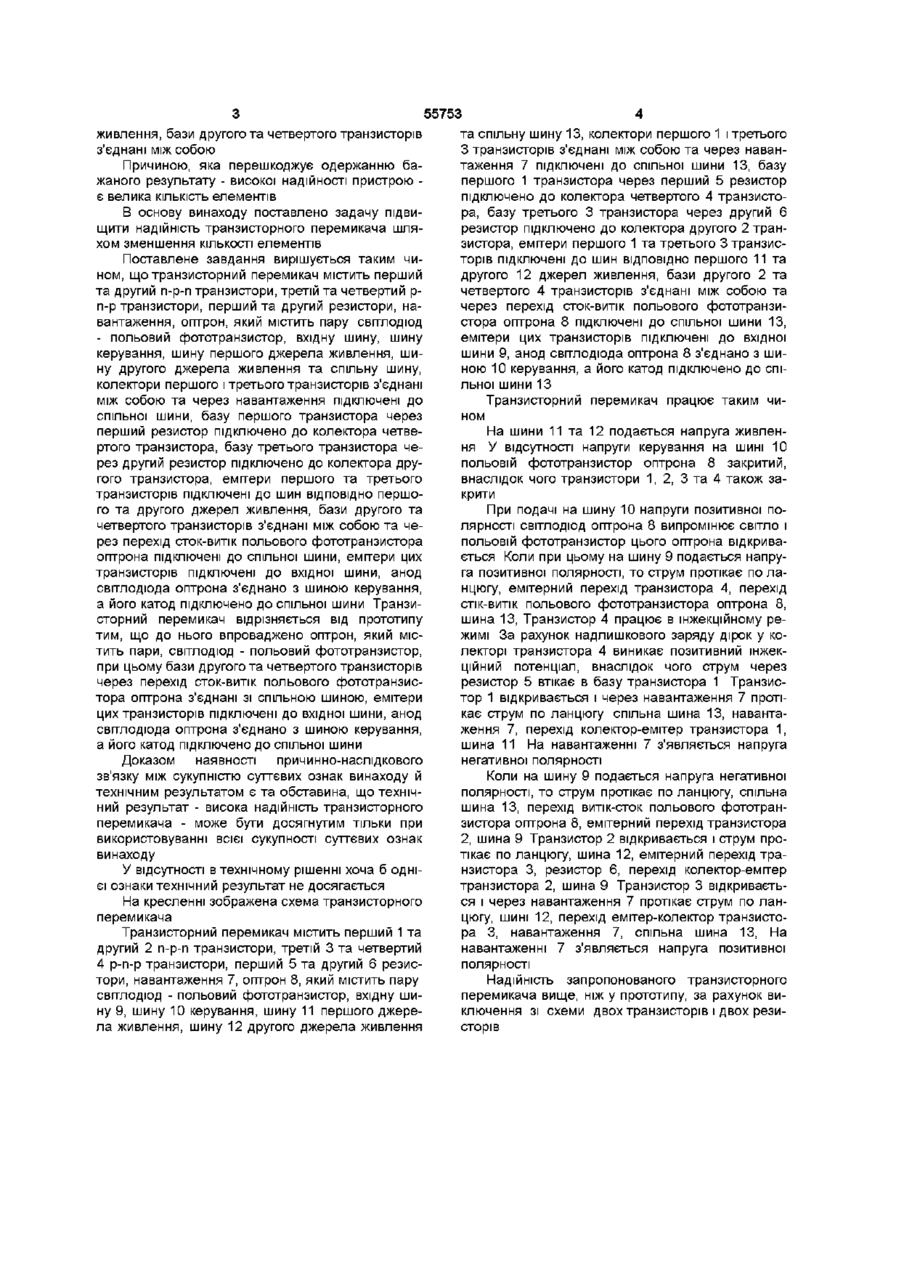

Транзисторний перемикач, який містить перший та другий п-р-п транзистори, третій та четвертий p-n-р транзистори, перший та другий резистори, навантаження, вхідну шину, шину керування, шину першого джерела живлення, шину другого джерела живлення та спільну шину, колектори першого і третього транзисторів з'єднані між собою та через навантаження підключені до спільної шини, базу першого транзистора через перший резистор підключено до колектора четвертого транзистора, базу третього транзистора через другий резистор підключено до колектора другого транзистора, емітери першого та третього транзисторів підключені до шин ВІДПОВІДНО першого та другого джерел живлення, бази другого та четвертого транзисторів з'єднані між собою, який відрізняється тим, що до нього впроваджено оптрон, який містить пари світлодюд-польовий фототранзистор, при цьому бази другого та четвертого транзисторів через перехід СТІК-ВИТІК польового фототранзистора оптрона з'єднані зі спільною шиною, емітери цих транзисторів підключені до вхідної шини, анод світлодюда оптрона з'єднано з шиною керування, а його катод підключено до спільної шини Винахід належить до імпульсної техніки та може використовуватись для комутації напруги будь-якої полярності в приладах автоматики Існує відомий пристрій (див а с СРСР №1269249, кл Н03К17/00) який містить мостовий перемикач, котрий створено із чотирьох п-р-п транзисторів, двох р-п-р транзисторів та чотирьох резисторів, інвертор, перший та другий одновібратори, перший та другий елементи І, елемент АБОНІ Недолік цього пристрою - низька надійність Найбільш близьким до передбачувального винаходу є транзисторний перемикач (див а с СРСР №1359901, кл Н03К17/60), який містить перший, другий та третій п-р-п транзистори, четвертий, п'ятий та шостий р-п-р транзистори, перший, другий, третій та четвертий резистори, навантаження, вхідну шину, шину керування, шину першого джерела живлення, шину другого джерела живлення та спільну шину, колектори першого і третього транзисторів з'єднані між собою та через навантаження підключені до спільної шини, базу першого транзистора через перший резистор підключено до колектора четвертого транзистора, базу шостого транзистора через другий резистор підключено до колектора другого транзистора, емітери першого та шостого транзисторів підклю чені до шин ВІДПОВІДНО першого та другого джерел живлення, бази другого та четвертого транзисторів з'єднані між собою та через третій резистор підключені до вхідної шини, базу третього транзистора через четвертий резистор з'єднано з шиною керування, а його колектор підключено до емітера другого транзистора, емітери третього та п'ятого транзисторів з'єднані між собою, базу п'ятого транзистора підключено до спільної шини, а його колектор з'єднано з емітером четвертого транзистора Недолік цього транзисторного перемикача низька надійність Ознаками прототипу, які збіжні зі суттєвими ознаками винаходу, який заявляється є перший та другий п-р-п транзистори, третій та четвертий р-пр транзистори, перший та другий резистори, навантаження, вхідна шина, шина керування, шина першого джерела живлення, шина другого джерела живлення та спільна шину, колектори першого і другого транзисторів з'єднані між собою та через навантаження підключені до спільної шини, базу першого транзистора через перший резистор підключено до колектора четвертого транзистора, базу третього транзистора через другий резистор підключено до колектора другого транзистора, емітери першого та третього транзисторів підключені до шин ВІДПОВІДНО першого та другого джерел СО Ю 1^ Ю Ю 55753 живлення, бази другого та четвертого транзисторів з'єднані між собою Причиною, яка перешкоджує одержанню бажаного результату - високої надійності пристрою є велика КІЛЬКІСТЬ елементів В основу винаходу поставлено задачу підвищити надійність транзисторного перемикача шляхом зменшення КІЛЬКОСТІ елементів Поставлене завдання вирішується таким чином, що транзисторний перемикач містить перший та другий n-p-п транзистори, третій та четвертий рn-р транзистори, перший та другий резистори, навантаження, оптрон, який містить пару світлодюд - польовий фототранзистор, вхідну шину, шину керування, шину першого джерела живлення, шину другого джерела живлення та спільну шину, колектори першого і третього транзисторів з'єднані між собою та через навантаження підключені до спільної шини, базу першого транзистора через перший резистор підключено до колектора четвертого транзистора, базу третього транзистора через другий резистор підключено до колектора другого транзистора, емітери першого та третього транзисторів підключені до шин ВІДПОВІДНО першого та другого джерел живлення, бази другого та четвертого транзисторів з'єднані між собою та через перехід сток-витік польового фототранзистора оптрона підключені до спільної шини, емітери цих транзисторів підключені до вхідної шини, анод світлодюда оптрона з'єднано з шиною керування, а його катод підключено до спільної шини Транзисторний перемикач відрізняється від прототипу тим, що до нього впроваджено оптрон, який містить пари, світлодюд - польовий фототранзистор, при цьому бази другого та четвертого транзисторів через перехід сток-витік польового фототранзистора оптрона з'єднані зі спільною шиною, емітери цих транзисторів підключені до вхідної шини, анод світлодюда оптрона з'єднано з шиною керування, а його катод підключено до спільної шини Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставина, що технічний результат - висока надійність транзисторного перемикача - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак винаходу У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається На кресленні зображена схема транзисторного перемикача Транзисторний перемикач містить перший 1 та другий 2 n-p-п транзистори, третій 3 та четвертий 4 p-n-р транзистори, перший 5 та другий 6 резистори, навантаження 7, оптрон 8, який містить пару світлодюд - польовий фототранзистор, вхідну шину 9, шину 10 керування, шину 11 першого джерела живлення, шину 12 другого джерела живлення та спільну шину 13, колектори першого 1 і третього З транзисторів з'єднані між собою та через навантаження 7 підключені до спільної шини 13, базу першого 1 транзистора через перший 5 резистор підключено до колектора четвертого 4 транзистора, базу третього 3 транзистора через другий 6 резистор підключено до колектора другого 2 транзистора, емітери першого 1 та третього 3 транзисторів підключені до шин ВІДПОВІДНО першого 11 та другого 12 джерел живлення, бази другого 2 та четвертого 4 транзисторів з'єднані між собою та через перехід сток-витік польового фототранзистора оптрона 8 підключені до спільної шини 13, емітери цих транзисторів підключені до вхідної шини 9, анод світлодюда оптрона 8 з'єднано з шиною 10 керування, а його катод підключено до спільної шини 13 ном Транзисторний перемикач працює таким чи На шини 11 та 12 подається напруга живлення У відсутності напруги керування на шині 10 польовій фототранзистор оптрона 8 закритий, внаслідок чого транзистори 1, 2, 3 та 4 також закрити При подачі на шину 10 напруги позитивної полярності світлодюд оптрона 8 випромінює світло і польовій фототранзистор цього оптрона відкривається Коли при цьому на шину 9 подається напруга позитивної полярності, то струм протікає по ланцюгу, емітерний перехід транзистора 4, перехід СТІК-ВИТІК польового фототранзистора оптрона 8, шина 13, Транзистор 4 працює в інжекційному режимі За рахунок надлишкового заряду дірок у колекторі транзистора 4 виникає позитивний інжекційний потенціал, внаслідок чого струм через резистор 5 втікає в базу транзистора 1 Транзистор 1 відкривається і через навантаження 7 протікає струм по ланцюгу спільна шина 13, навантаження 7, перехід колектор-емітер транзистора 1, шина 11 На навантаженні 7 з'являється напруга негативної полярності Коли на шину 9 подається напруга негативної полярності, то струм протікає по ланцюгу, спільна шина 13, перехід витік-сток польового фототранзистора оптрона 8, емітерний перехід транзистора 2, шина 9 Транзистор 2 відкривається і струм протікає по ланцюгу, шина 12, емітерний перехід транзистора 3, резистор 6, перехід колектор-емітер транзистора 2, шина 9 Транзистор 3 відкривається і через навантаження 7 протікає струм по ланцюгу, шині 12, перехід емітер-колектор транзистора 3, навантаження 7, спільна шина 13, На навантаженні 7 з'являється напруга позитивної полярності Надійність запропонованого транзисторного перемикача вище, ніж у прототипу, за рахунок виключення зі схеми двох транзисторів і двох резисторів 55753 10 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
