Віброекструдер для формування прямокутних у поперечному перерізі фібробетонних виробів

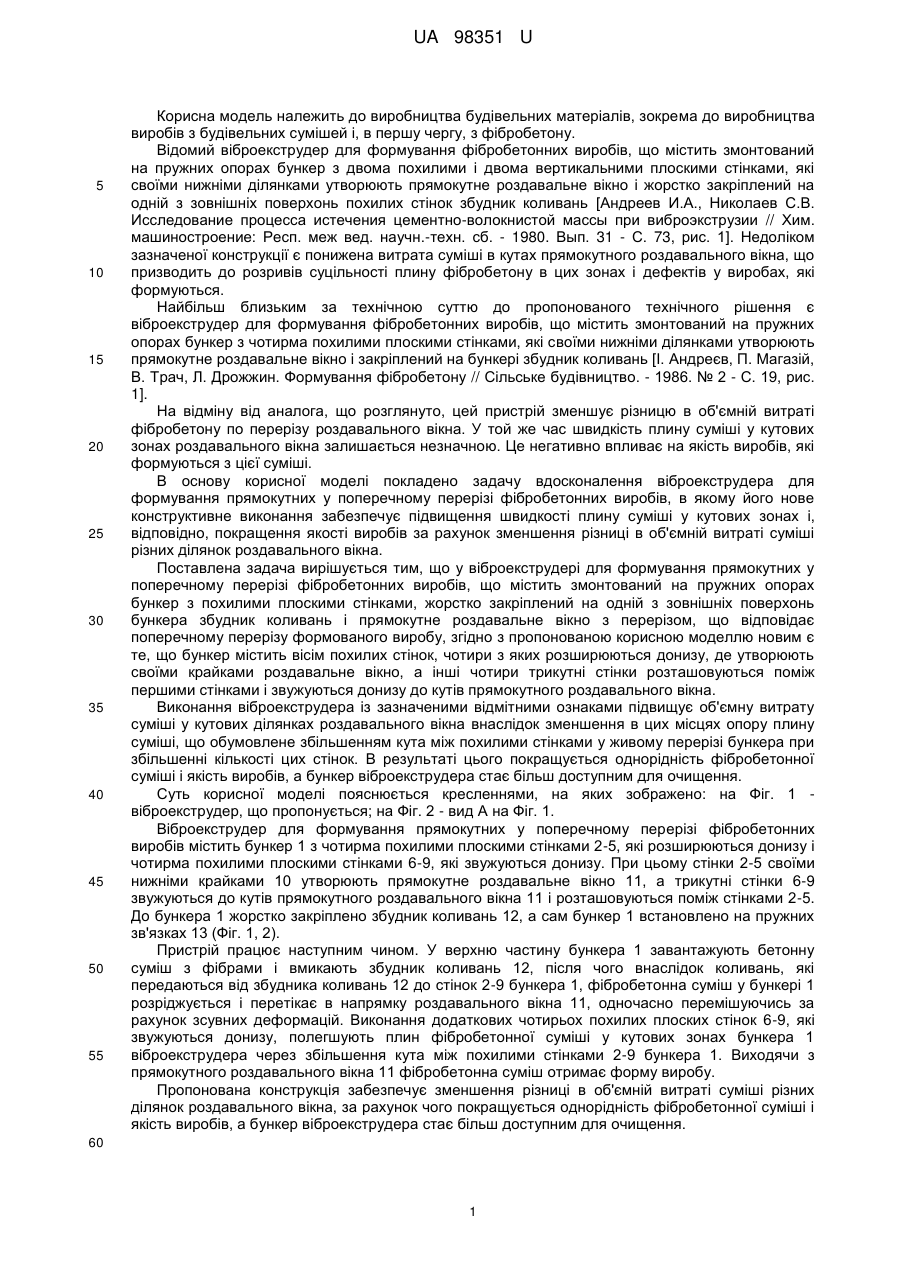

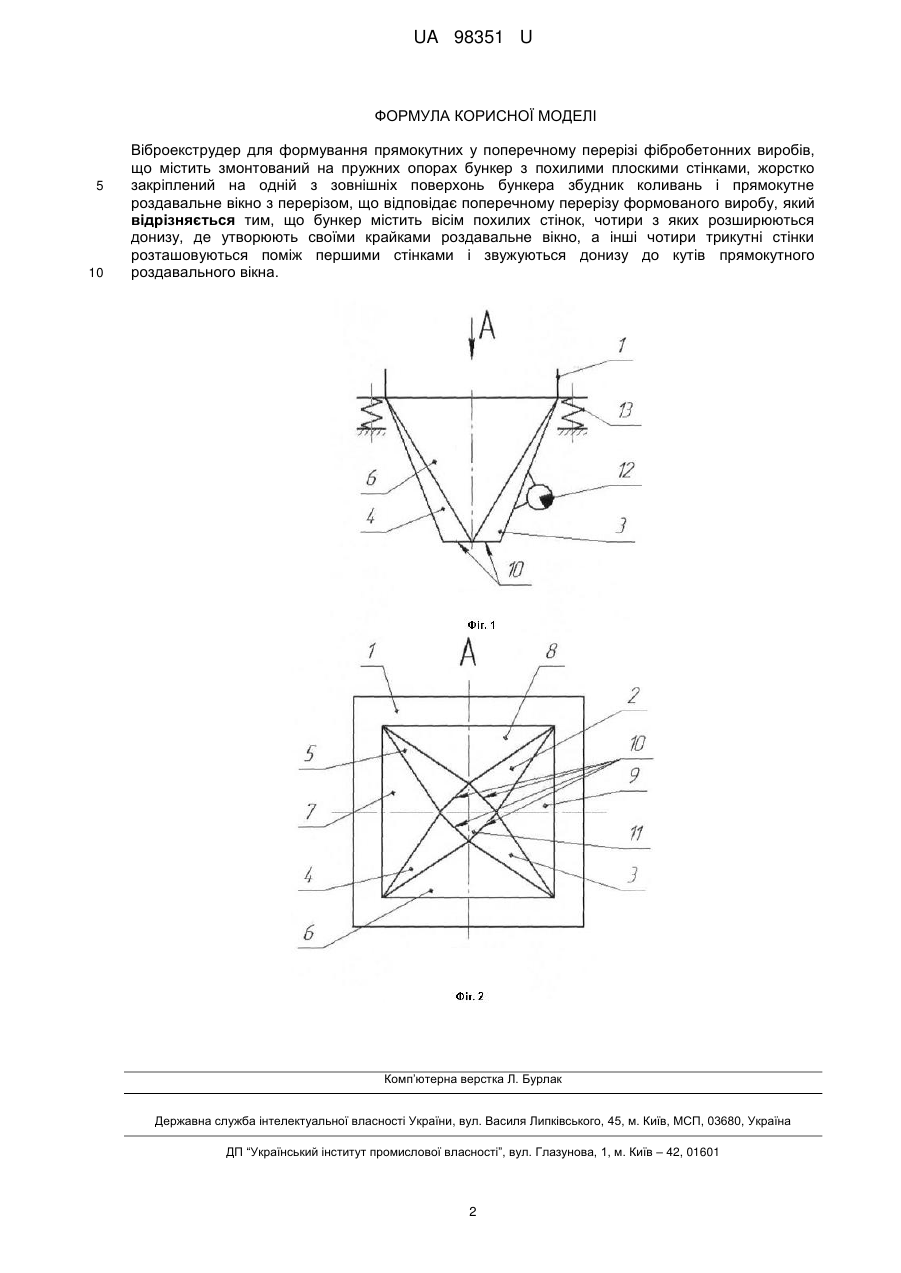

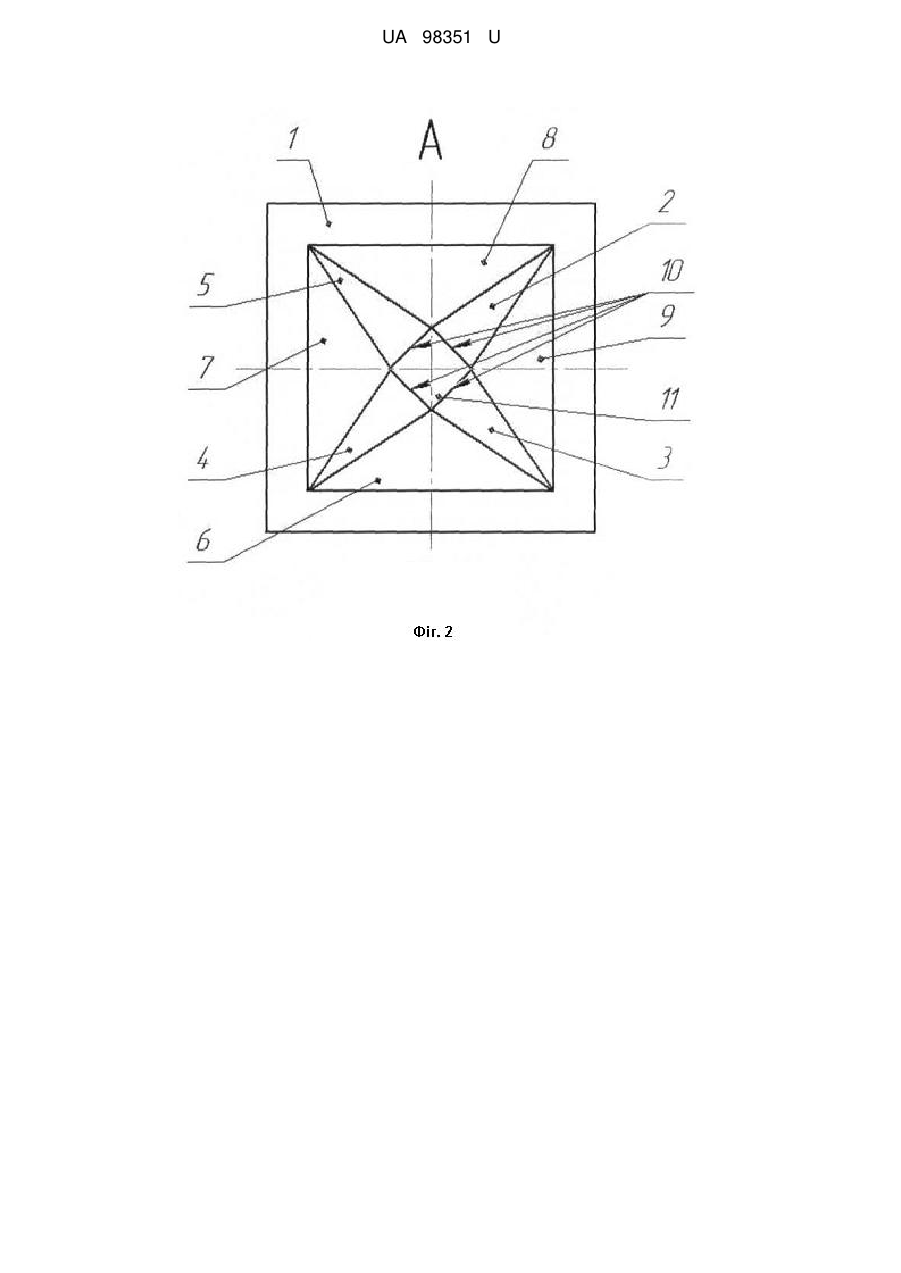

Реферат: Віброекструдер для формування прямокутних у поперечному перерізі фібробетонних виробів містить змонтований на пружних опорах бункер з похилими плоскими стінками, жорстко закріплений на одній з зовнішніх поверхонь бункера збудник коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу. Бункер містить вісім похилих стінок, чотири з яких розширюються донизу, де утворюють своїми крайками роздавальне вікно. Інші чотири трикутні стінки розташовуються поміж першими стінками і звужуються донизу до кутів прямокутного роздавального вікна. UA 98351 U (12) UA 98351 U UA 98351 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва будівельних матеріалів, зокрема до виробництва виробів з будівельних сумішей і, в першу чергу, з фібробетону. Відомий віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з двома похилими і двома вертикальними плоскими стінками, які своїми нижніми ділянками утворюють прямокутне роздавальне вікно і жорстко закріплений на одній з зовнішніх поверхонь похилих стінок збудник коливань [Андреев И.А., Николаев С.В. Исследование процесса истечения цементно-волокнистой массы при виброэкструзии // Хим. машиностроение: Респ. меж вед. научн.-техн. сб. - 1980. Вып. 31 - С. 73, рис. 1]. Недоліком зазначеної конструкції є понижена витрата суміші в кутах прямокутного роздавального вікна, що призводить до розривів суцільності плину фібробетону в цих зонах і дефектів у виробах, які формуються. Найбільш близьким за технічною суттю до пропонованого технічного рішення є віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з чотирма похилими плоскими стінками, які своїми нижніми ділянками утворюють прямокутне роздавальне вікно і закріплений на бункері збудник коливань [І. Андреєв, П. Магазій, В. Трач, Л. Дрожжин. Формування фібробетону // Сільське будівництво. - 1986. № 2 - С. 19, рис. 1]. На відміну від аналога, що розглянуто, цей пристрій зменшує різницю в об'ємній витраті фібробетону по перерізу роздавального вікна. У той же час швидкість плину суміші у кутових зонах роздавального вікна залишається незначною. Це негативно впливає на якість виробів, які формуються з цієї суміші. В основу корисної моделі покладено задачу вдосконалення віброекструдера для формування прямокутних у поперечному перерізі фібробетонних виробів, в якому його нове конструктивне виконання забезпечує підвищення швидкості плину суміші у кутових зонах і, відповідно, покращення якості виробів за рахунок зменшення різниці в об'ємній витраті суміші різних ділянок роздавального вікна. Поставлена задача вирішується тим, що у віброекструдері для формування прямокутних у поперечному перерізі фібробетонних виробів, що містить змонтований на пружних опорах бункер з похилими плоскими стінками, жорстко закріплений на одній з зовнішніх поверхонь бункера збудник коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу, згідно з пропонованою корисною моделлю новим є те, що бункер містить вісім похилих стінок, чотири з яких розширюються донизу, де утворюють своїми крайками роздавальне вікно, а інші чотири трикутні стінки розташовуються поміж першими стінками і звужуються донизу до кутів прямокутного роздавального вікна. Виконання віброекструдера із зазначеними відмітними ознаками підвищує об'ємну витрату суміші у кутових ділянках роздавального вікна внаслідок зменшення в цих місцях опору плину суміші, що обумовлене збільшенням кута між похилими стінками у живому перерізі бункера при збільшенні кількості цих стінок. В результаті цього покращується однорідність фібробетонної суміші і якість виробів, а бункер віброекструдера стає більш доступним для очищення. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 віброекструдер, що пропонується; на Фіг. 2 - вид А на Фіг. 1. Віброекструдер для формування прямокутних у поперечному перерізі фібробетонних виробів містить бункер 1 з чотирма похилими плоскими стінками 2-5, які розширюються донизу і чотирма похилими плоскими стінками 6-9, які звужуються донизу. При цьому стінки 2-5 своїми нижніми крайками 10 утворюють прямокутне роздавальне вікно 11, а трикутні стінки 6-9 звужуються до кутів прямокутного роздавального вікна 11 і розташовуються поміж стінками 2-5. До бункера 1 жорстко закріплено збудник коливань 12, а сам бункер 1 встановлено на пружних зв'язках 13 (Фіг. 1, 2). Пристрій працює наступним чином. У верхню частину бункера 1 завантажують бетонну суміш з фібрами і вмикають збудник коливань 12, після чого внаслідок коливань, які передаються від збудника коливань 12 до стінок 2-9 бункера 1, фібробетонна суміш у бункері 1 розріджується і перетікає в напрямку роздавального вікна 11, одночасно перемішуючись за рахунок зсувних деформацій. Виконання додаткових чотирьох похилих плоских стінок 6-9, які звужуються донизу, полегшують плин фібробетонної суміші у кутових зонах бункера 1 віброекструдера через збільшення кута між похилими стінками 2-9 бункера 1. Виходячи з прямокутного роздавального вікна 11 фібробетонна суміш отримає форму виробу. Пропонована конструкція забезпечує зменшення різниці в об'ємній витраті суміші різних ділянок роздавального вікна, за рахунок чого покращується однорідність фібробетонної суміші і якість виробів, а бункер віброекструдера стає більш доступним для очищення. 60 1 UA 98351 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Віброекструдер для формування прямокутних у поперечному перерізі фібробетонних виробів, що містить змонтований на пружних опорах бункер з похилими плоскими стінками, жорстко закріплений на одній з зовнішніх поверхонь бункера збудник коливань і прямокутне роздавальне вікно з перерізом, що відповідає поперечному перерізу формованого виробу, який відрізняється тим, що бункер містить вісім похилих стінок, чотири з яких розширюються донизу, де утворюють своїми крайками роздавальне вікно, а інші чотири трикутні стінки розташовуються поміж першими стінками і звужуються донизу до кутів прямокутного роздавального вікна. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
