Універсальний приймач ультразвукових коливань

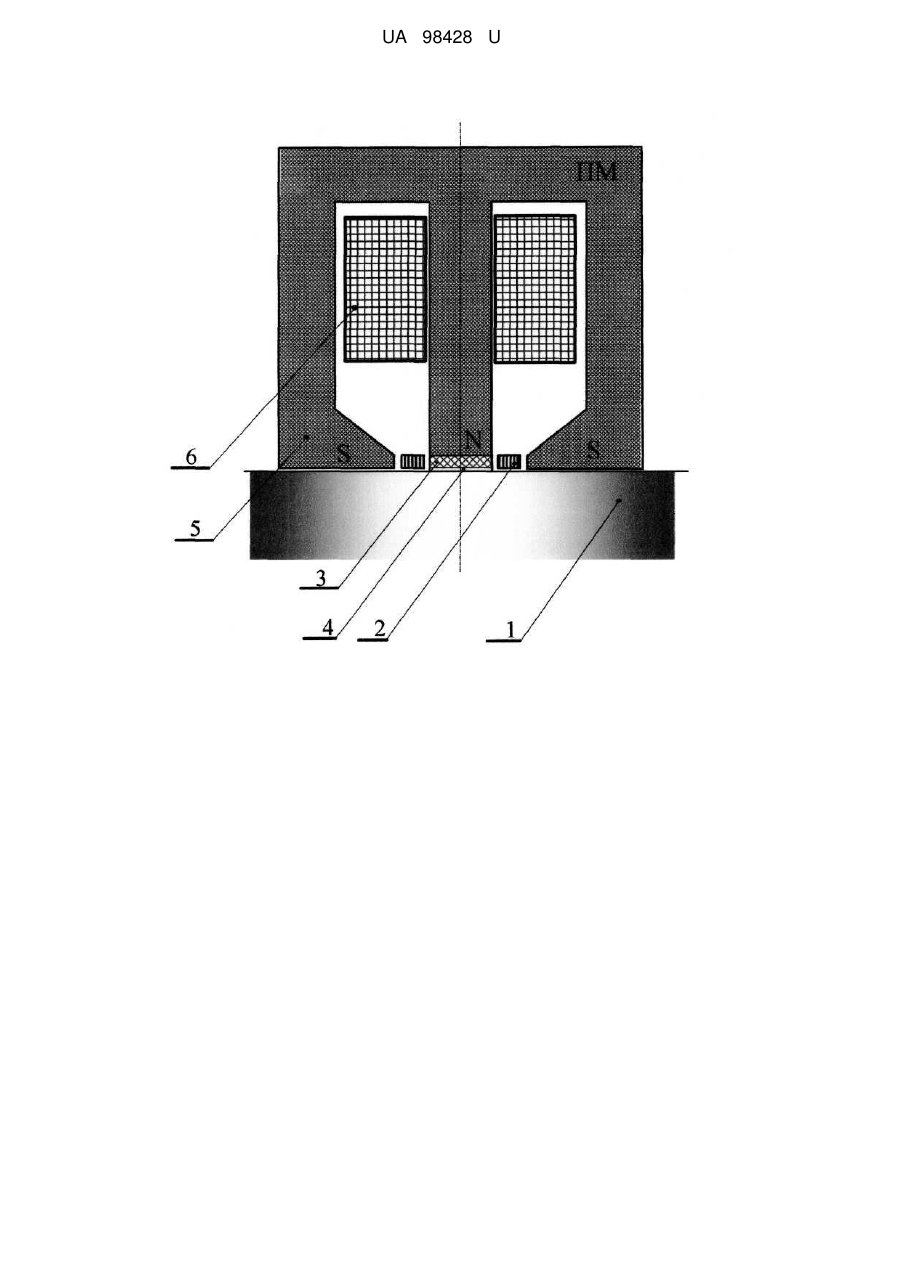

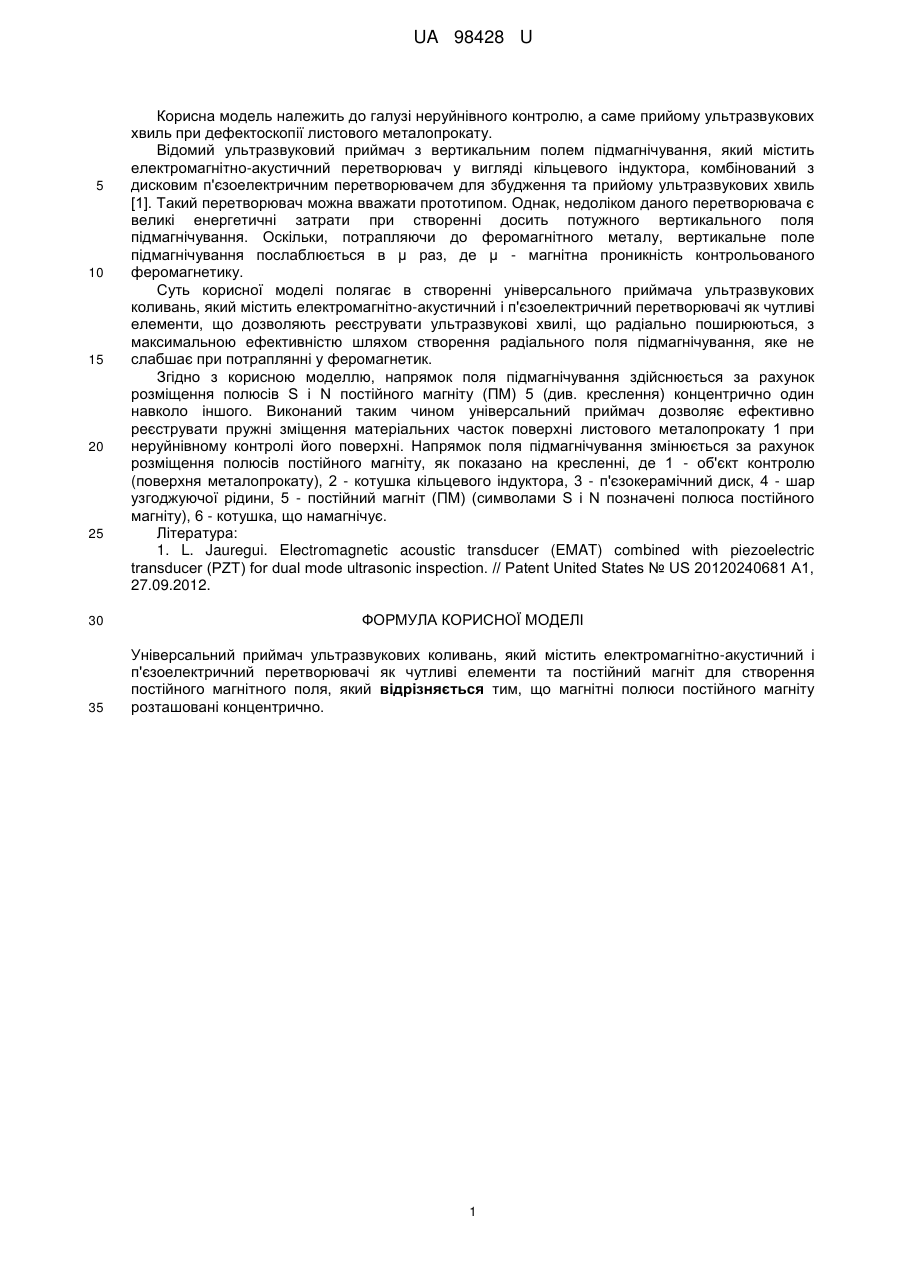

Реферат: UA 98428 U UA 98428 U 5 10 15 20 25 Корисна модель належить до галузі неруйнівного контролю, а саме прийому ультразвукових хвиль при дефектоскопії листового металопрокату. Відомий ультразвуковий приймач з вертикальним полем підмагнічування, який містить електромагнітно-акустичний перетворювач у вигляді кільцевого індуктора, комбінований з дисковим п'єзоелектричним перетворювачем для збудження та прийому ультразвукових хвиль [1]. Такий перетворювач можна вважати прототипом. Однак, недоліком даного перетворювача є великі енергетичні затрати при створенні досить потужного вертикального поля підмагнічування. Оскільки, потрапляючи до феромагнітного металу, вертикальне поле підмагнічування послаблюється в μ раз, де μ - магнітна проникність контрольованого феромагнетику. Суть корисної моделі полягає в створенні універсального приймача ультразвукових коливань, який містить електромагнітно-акустичний і п'єзоелектричний перетворювачі як чутливі елементи, що дозволяють реєструвати ультразвукові хвилі, що радіально поширюються, з максимальною ефективністю шляхом створення радіального поля підмагнічування, яке не слабшає при потраплянні у феромагнетик. Згідно з корисною моделлю, напрямок поля підмагнічування здійснюється за рахунок розміщення полюсів S i N постійного магніту (ПМ) 5 (див. креслення) концентрично один навколо іншого. Виконаний таким чином універсальний приймач дозволяє ефективно реєструвати пружні зміщення матеріальних часток поверхні листового металопрокату 1 при неруйнівному контролі його поверхні. Напрямок поля підмагнічування змінюється за рахунок розміщення полюсів постійного магніту, як показано на кресленні, де 1 - об'єкт контролю (поверхня металопрокату), 2 - котушка кільцевого індуктора, 3 - п'єзокерамічний диск, 4 - шар узгоджуючої рідини, 5 - постійний магніт (ПМ) (символами S і N позначені полюса постійного магніту), 6 - котушка, що намагнічує. Література: 1. L. Jauregui. Electromagnetic acoustic transducer (EMAT) combined with piezoelectric transducer (PZT) for dual mode ultrasonic inspection. // Patent United States № US 20120240681 A1, 27.09.2012. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Універсальний приймач ультразвукових коливань, який містить електромагнітно-акустичний і п'єзоелектричний перетворювачі як чутливі елементи та постійний магніт для створення постійного магнітного поля, який відрізняється тим, що магнітні полюси постійного магніту розташовані концентрично. 1 UA 98428 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
