Стенд для нахилу сталерозливного ковша

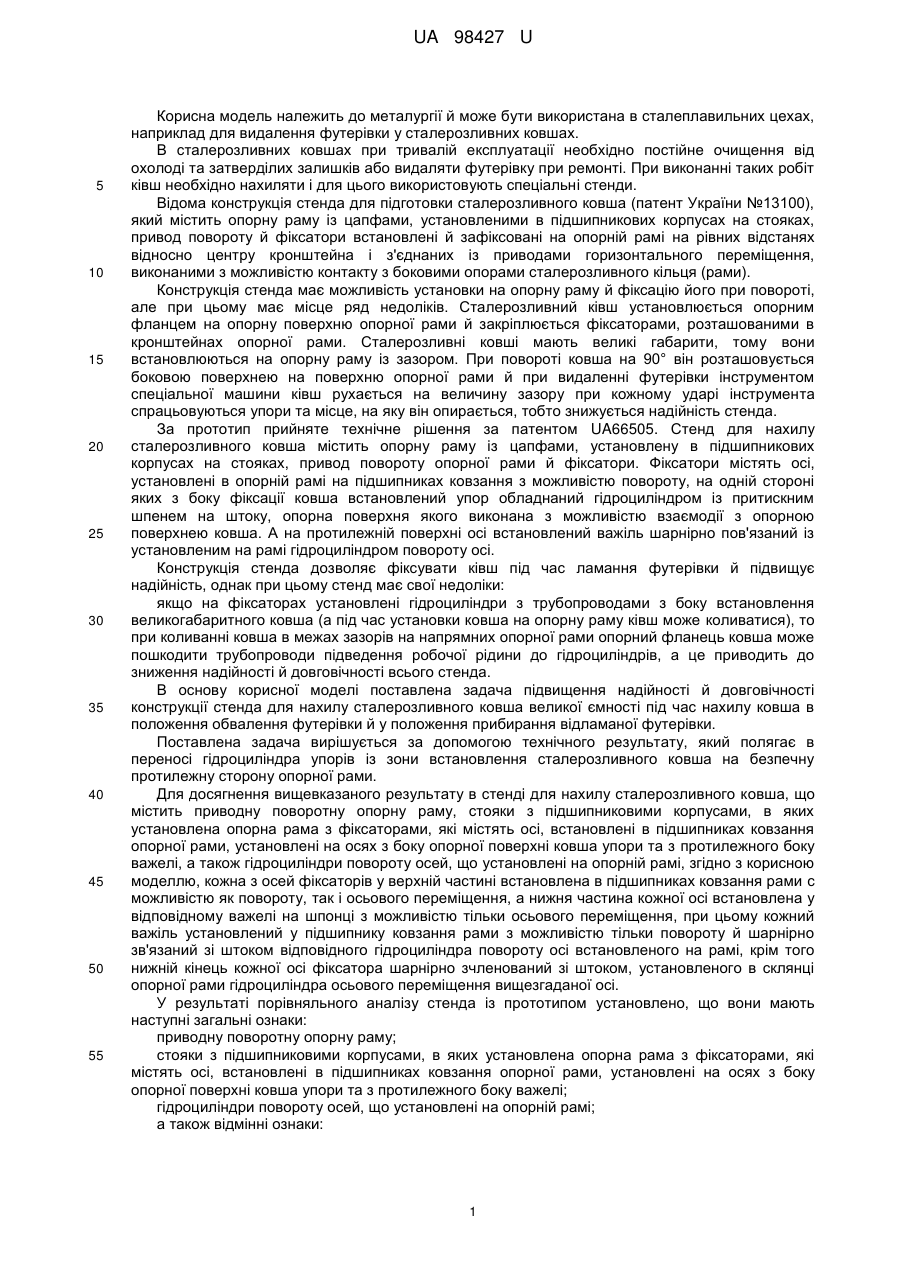

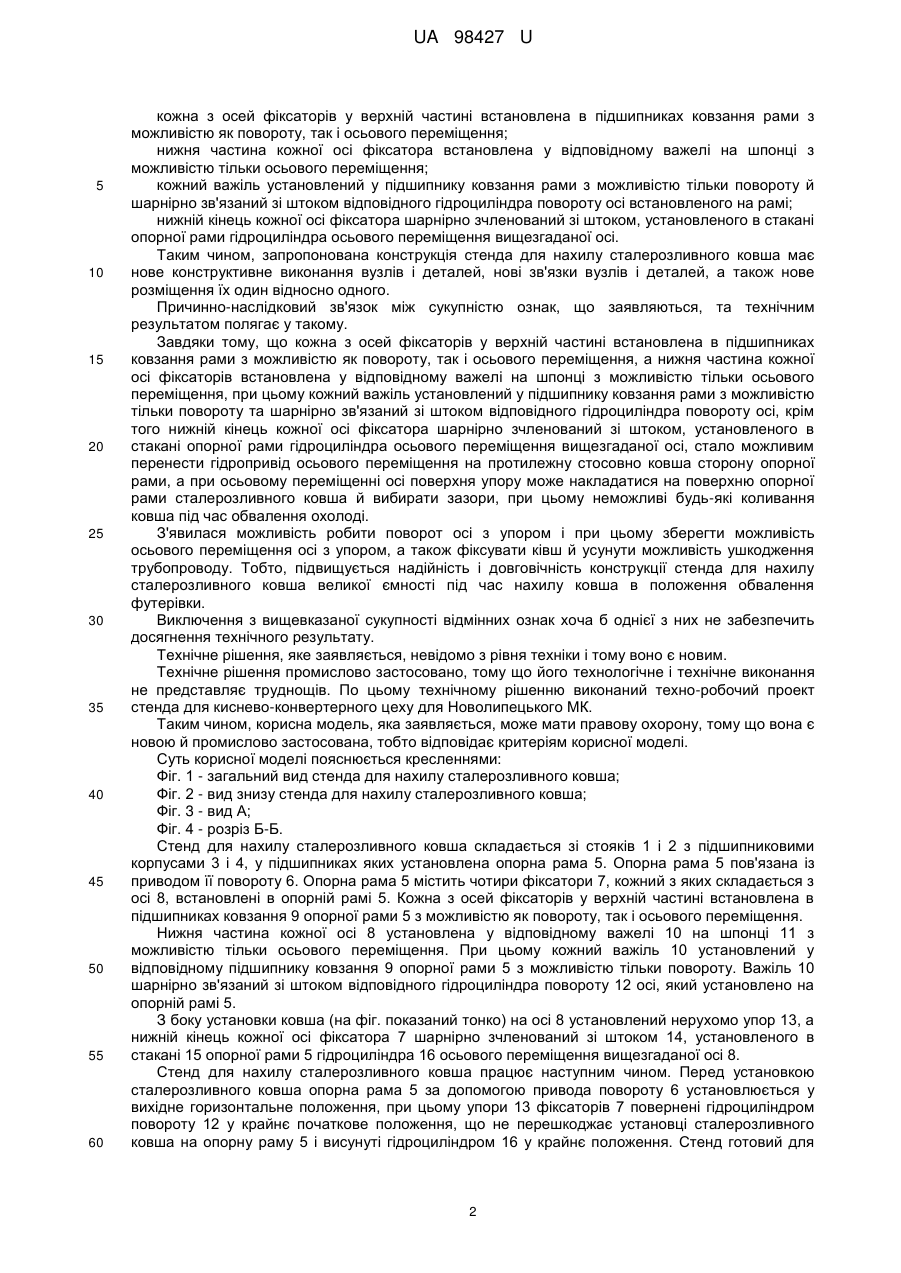

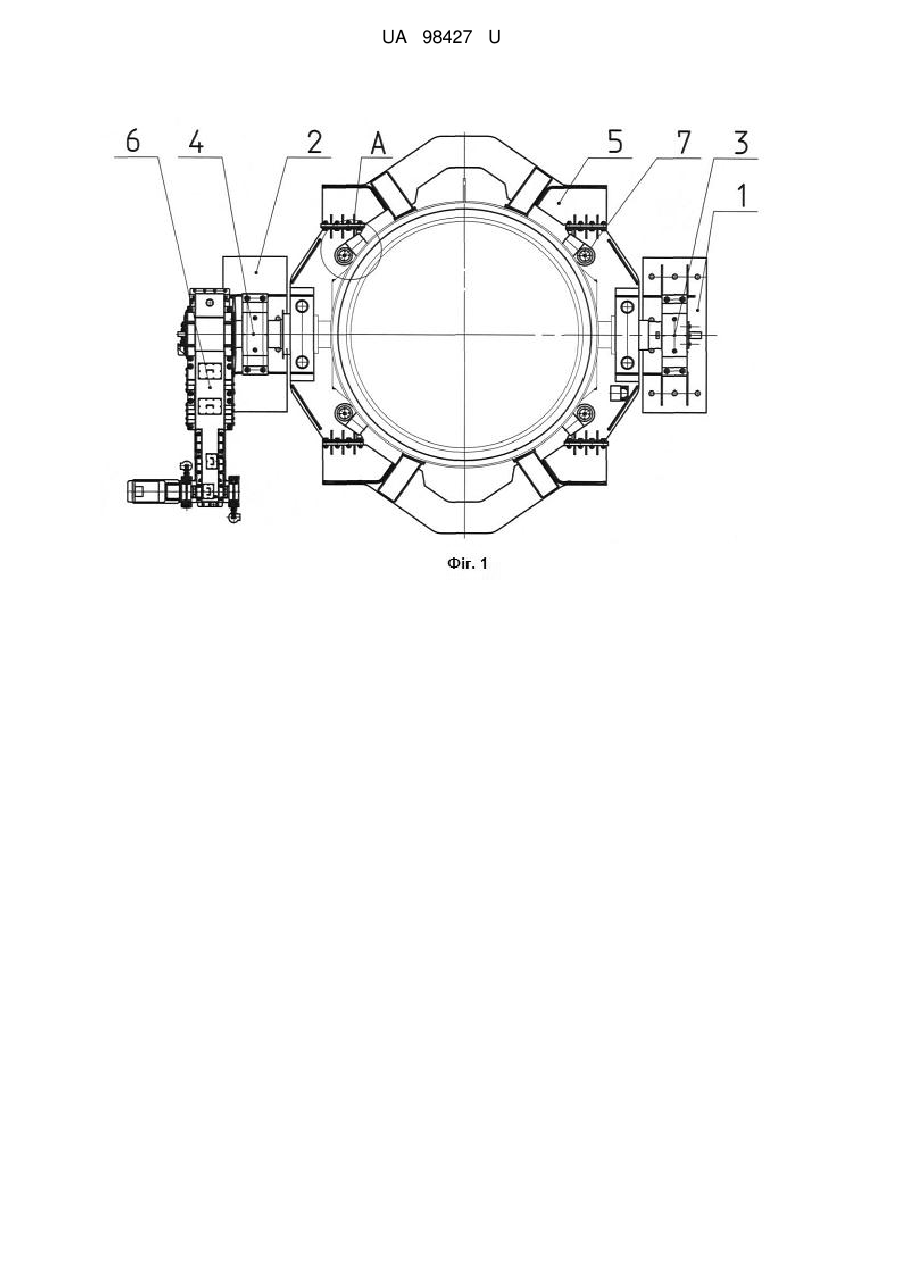

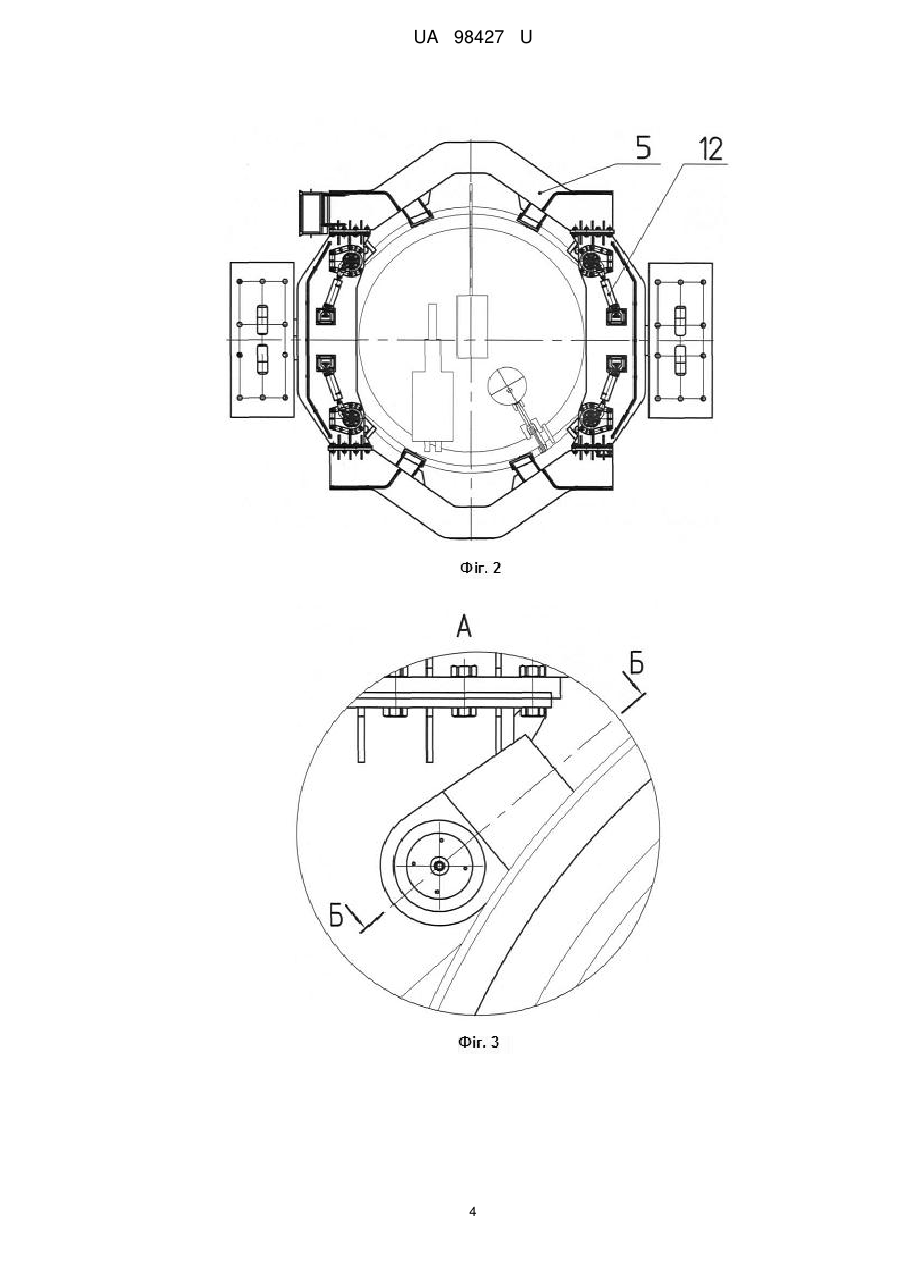

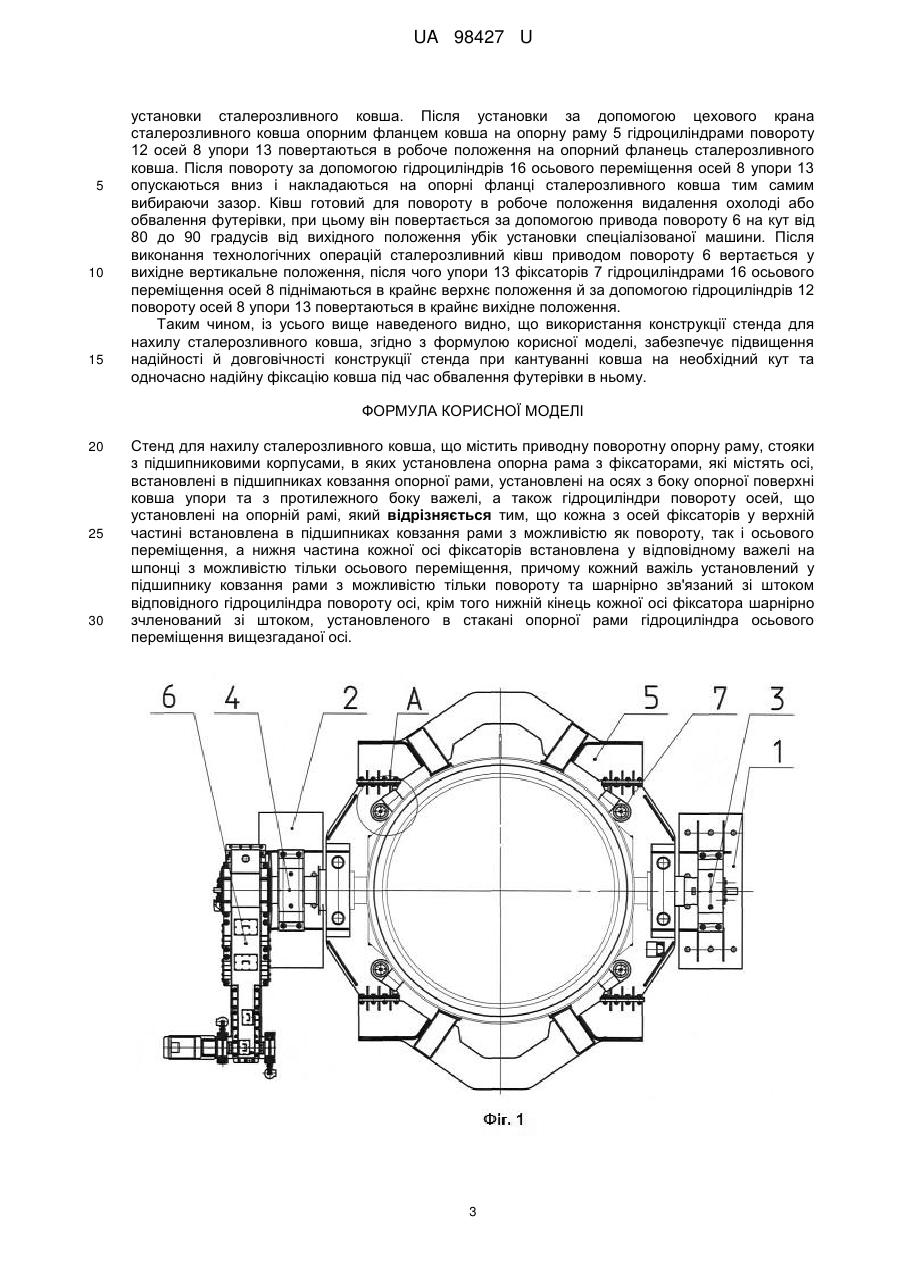

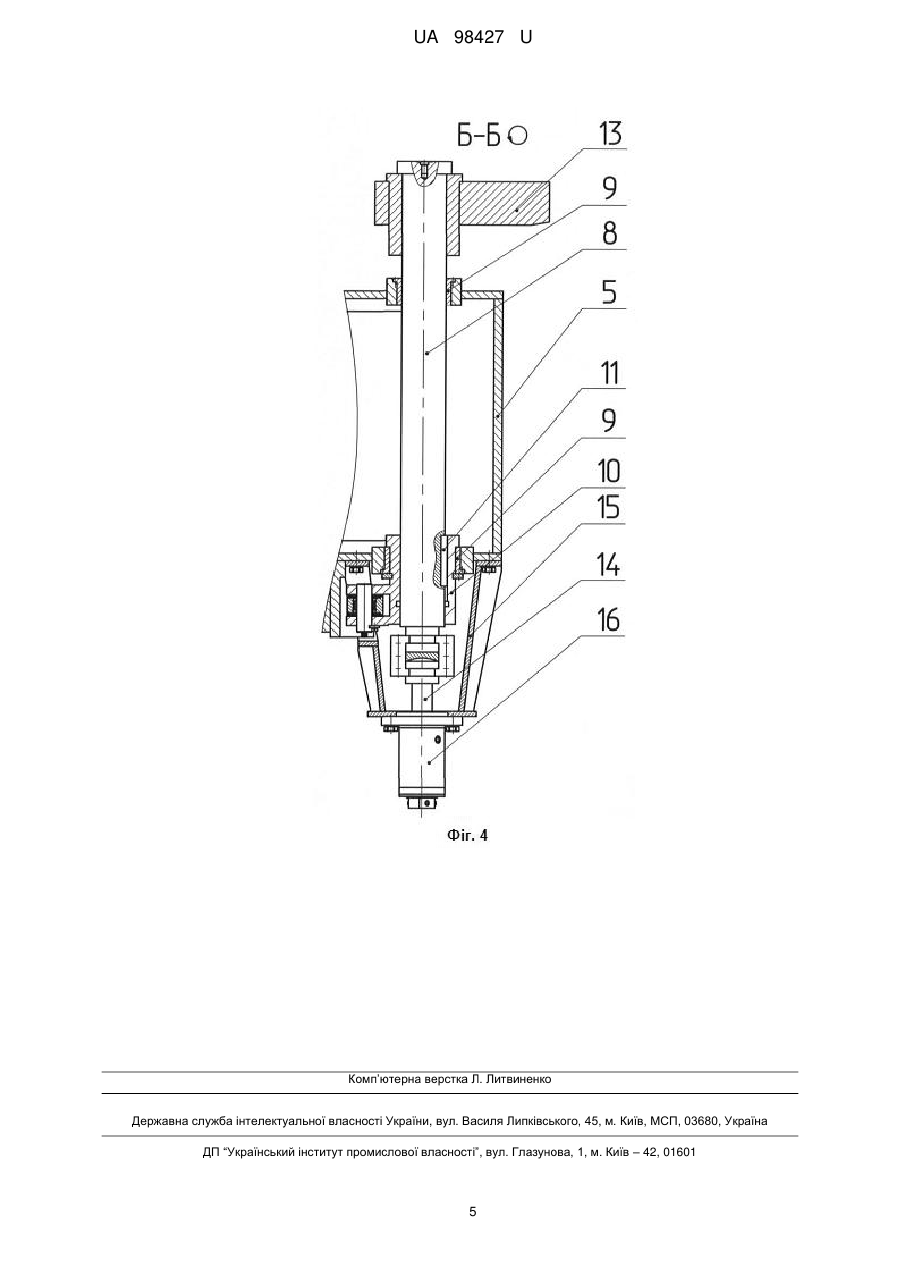

Реферат: Стенд для нахилу сталерозливного ковша містить приводну поворотну опорну раму, стояки з підшипниковими корпусами, в яких установлена опорна рама з фіксаторами, які містять осі, встановлені в підшипниках ковзання опорної рами, установлені на осях з боку опорної поверхні ковша упори та з протилежного боку важелі, а також гідроциліндри повороту осей, що установлені на опорній рамі. Кожна з осей фіксаторів у верхній частині встановлена в підшипниках ковзання рами з можливістю як повороту, так і осьового переміщення, а нижня частина кожної осі фіксаторів встановлена у відповідному важелі на шпонці з можливістю тільки осьового переміщення. Кожний важіль установлений у підшипнику ковзання рами з можливістю тільки повороту та шарнірно зв'язаний зі штоком відповідного гідроциліндра повороту осі. Крім цього нижній кінець кожної осі фіксатора шарнірно зчленований зі штоком, установленого в стакані опорної рами гідроциліндра осьового переміщення вищезгаданої осі. UA 98427 U (12) UA 98427 U UA 98427 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до металургії й може бути використана в сталеплавильних цехах, наприклад для видалення футерівки у сталерозливних ковшах. В сталерозливних ковшах при тривалій експлуатації необхідно постійне очищення від охолоді та затверділих залишків або видаляти футерівку при ремонті. При виконанні таких робіт ківш необхідно нахиляти і для цього використовують спеціальні стенди. Відома конструкція стенда для підготовки сталерозливного ковша (патент України №13100), який містить опорну раму із цапфами, установленими в підшипникових корпусах на стояках, привод повороту й фіксатори встановлені й зафіксовані на опорній рамі на рівних відстанях відносно центру кронштейна і з'єднаних із приводами горизонтального переміщення, виконаними з можливістю контакту з боковими опорами сталерозливного кільця (рами). Конструкція стенда має можливість установки на опорну раму й фіксацію його при повороті, але при цьому має місце ряд недоліків. Сталерозливний ківш установлюється опорним фланцем на опорну поверхню опорної рами й закріплюється фіксаторами, розташованими в кронштейнах опорної рами. Сталерозливні ковші мають великі габарити, тому вони встановлюються на опорну раму із зазором. При повороті ковша на 90° він розташовується боковою поверхнею на поверхню опорної рами й при видаленні футерівки інструментом спеціальної машини ківш рухається на величину зазору при кожному ударі інструмента спрацьовуються упори та місце, на яку він опирається, тобто знижується надійність стенда. За прототип прийняте технічне рішення за патентом UA66505. Стенд для нахилу сталерозливного ковша містить опорну раму із цапфами, установлену в підшипникових корпусах на стояках, привод повороту опорної рами й фіксатори. Фіксатори містять осі, установлені в опорній рамі на підшипниках ковзання з можливістю повороту, на одній стороні яких з боку фіксації ковша встановлений упор обладнаний гідроциліндром із притискним шпенем на штоку, опорна поверхня якого виконана з можливістю взаємодії з опорною поверхнею ковша. А на протилежній поверхні осі встановлений важіль шарнірно пов'язаний із установленим на рамі гідроциліндром повороту осі. Конструкція стенда дозволяє фіксувати ківш під час ламання футерівки й підвищує надійність, однак при цьому стенд має свої недоліки: якщо на фіксаторах установлені гідроциліндри з трубопроводами з боку встановлення великогабаритного ковша (а під час установки ковша на опорну раму ківш може коливатися), то при коливанні ковша в межах зазорів на напрямних опорної рами опорний фланець ковша може пошкодити трубопроводи підведення робочої рідини до гідроциліндрів, а це приводить до зниження надійності й довговічності всього стенда. В основу корисної моделі поставлена задача підвищення надійності й довговічності конструкції стенда для нахилу сталерозливного ковша великої ємності під час нахилу ковша в положення обвалення футерівки й у положення прибирання відламаної футерівки. Поставлена задача вирішується за допомогою технічного результату, який полягає в переносі гідроциліндра упорів із зони встановлення сталерозливного ковша на безпечну протилежну сторону опорної рами. Для досягнення вищевказаного результату в стенді для нахилу сталерозливного ковша, що містить приводну поворотну опорну раму, стояки з підшипниковими корпусами, в яких установлена опорна рама з фіксаторами, які містять осі, встановлені в підшипниках ковзання опорної рами, установлені на осях з боку опорної поверхні ковша упори та з протилежного боку важелі, а також гідроциліндри повороту осей, що установлені на опорній рамі, згідно з корисною моделлю, кожна з осей фіксаторів у верхній частині встановлена в підшипниках ковзання рами с можливістю як повороту, так і осьового переміщення, а нижня частина кожної осі встановлена у відповідному важелі на шпонці з можливістю тільки осьового переміщення, при цьому кожний важіль установлений у підшипнику ковзання рами з можливістю тільки повороту й шарнірно зв'язаний зі штоком відповідного гідроциліндра повороту осі встановленого на рамі, крім того нижній кінець кожної осі фіксатора шарнірно зчленований зі штоком, установленого в склянці опорної рами гідроциліндра осьового переміщення вищезгаданої осі. У результаті порівняльного аналізу стенда із прототипом установлено, що вони мають наступні загальні ознаки: приводну поворотну опорну раму; стояки з підшипниковими корпусами, в яких установлена опорна рама з фіксаторами, які містять осі, встановлені в підшипниках ковзання опорної рами, установлені на осях з боку опорної поверхні ковша упори та з протилежного боку важелі; гідроциліндри повороту осей, що установлені на опорній рамі; а також відмінні ознаки: 1 UA 98427 U 5 10 15 20 25 30 35 40 45 50 55 60 кожна з осей фіксаторів у верхній частині встановлена в підшипниках ковзання рами з можливістю як повороту, так і осьового переміщення; нижня частина кожної осі фіксатора встановлена у відповідному важелі на шпонці з можливістю тільки осьового переміщення; кожний важіль установлений у підшипнику ковзання рами з можливістю тільки повороту й шарнірно зв'язаний зі штоком відповідного гідроциліндра повороту осі встановленого на рамі; нижній кінець кожної осі фіксатора шарнірно зчленований зі штоком, установленого в стакані опорної рами гідроциліндра осьового переміщення вищезгаданої осі. Таким чином, запропонована конструкція стенда для нахилу сталерозливного ковша має нове конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх один відносно одного. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Завдяки тому, що кожна з осей фіксаторів у верхній частині встановлена в підшипниках ковзання рами з можливістю як повороту, так і осьового переміщення, а нижня частина кожної осі фіксаторів встановлена у відповідному важелі на шпонці з можливістю тільки осьового переміщення, при цьому кожний важіль установлений у підшипнику ковзання рами з можливістю тільки повороту та шарнірно зв'язаний зі штоком відповідного гідроциліндра повороту осі, крім того нижній кінець кожної осі фіксатора шарнірно зчленований зі штоком, установленого в стакані опорної рами гідроциліндра осьового переміщення вищезгаданої осі, стало можливим перенести гідропривід осьового переміщення на протилежну стосовно ковша сторону опорної рами, а при осьовому переміщенні осі поверхня упору може накладатися на поверхню опорної рами сталерозливного ковша й вибирати зазори, при цьому неможливі будь-які коливання ковша під час обвалення охолоді. З'явилася можливість робити поворот осі з упором і при цьому зберегти можливість осьового переміщення осі з упором, а також фіксувати ківш й усунути можливість ушкодження трубопроводу. Тобто, підвищується надійність і довговічність конструкції стенда для нахилу сталерозливного ковша великої ємності під час нахилу ковша в положення обвалення футерівки. Виключення з вищевказаної сукупності відмінних ознак хоча б однієї з них не забезпечить досягнення технічного результату. Технічне рішення, яке заявляється, невідомо з рівня техніки і тому воно є новим. Технічне рішення промислово застосовано, тому що його технологічне i технічне виконання не представляє труднощів. По цьому технічному рішенню виконаний техно-робочий проект стенда для киснево-конвертерного цеху для Новолипецького МК. Таким чином, корисна модель, яка заявляється, може мати правову охорону, тому що вона є новою й промислово застосована, тобто відповідає критеріям корисної моделі. Суть корисної моделі пояснюється кресленнями: Фіг. 1 - загальний вид стенда для нахилу сталерозливного ковша; Фіг. 2 - вид знизу стенда для нахилу сталерозливного ковша; Фіг. 3 - вид А; Фіг. 4 - розріз Б-Б. Стенд для нахилу сталерозливного ковша складається зі стояків 1 і 2 з підшипниковими корпусами 3 і 4, у підшипниках яких установлена опорна рама 5. Опорна рама 5 пов'язана із приводом її повороту 6. Опорна рама 5 містить чотири фіксатори 7, кожний з яких складається з осі 8, встановлені в опорній рамі 5. Кожна з осей фіксаторів у верхній частині встановлена в підшипниках ковзання 9 опорної рами 5 з можливістю як повороту, так і осьового переміщення. Нижня частина кожної осі 8 установлена у відповідному важелі 10 на шпонці 11 з можливістю тільки осьового переміщення. При цьому кожний важіль 10 установлений у відповідному підшипнику ковзання 9 опорної рами 5 з можливістю тільки повороту. Важіль 10 шарнірно зв'язаний зі штоком відповідного гідроциліндра повороту 12 осі, який установлено на опорній рамі 5. З боку установки ковша (на фіг. показаний тонко) на осі 8 установлений нерухомо упор 13, а нижній кінець кожної осі фіксатора 7 шарнірно зчленований зі штоком 14, установленого в стакані 15 опорної рами 5 гідроциліндра 16 осьового переміщення вищезгаданої осі 8. Стенд для нахилу сталерозливного ковша працює наступним чином. Перед установкою сталерозливного ковша опорна рама 5 за допомогою привода повороту 6 установлюється у вихідне горизонтальне положення, при цьому упори 13 фіксаторів 7 повернені гідроциліндром повороту 12 у крайнє початкове положення, що не перешкоджає установці сталерозливного ковша на опорну раму 5 і висунуті гідроциліндром 16 у крайнє положення. Стенд готовий для 2 UA 98427 U 5 10 15 установки сталерозливного ковша. Після установки за допомогою цехового крана сталерозливного ковша опорним фланцем ковша на опорну раму 5 гідроциліндрами повороту 12 осей 8 упори 13 повертаються в робоче положення на опорний фланець сталерозливного ковша. Після повороту за допомогою гідроциліндрів 16 осьового переміщення осей 8 упори 13 опускаються вниз і накладаються на опорні фланці сталерозливного ковша тим самим вибираючи зазор. Ківш готовий для повороту в робоче положення видалення охолоді або обвалення футерівки, при цьому він повертається за допомогою привода повороту 6 на кут від 80 до 90 градусів від вихідного положення убік установки спеціалізованої машини. Після виконання технологічних операцій сталерозливний ківш приводом повороту 6 вертається у вихідне вертикальне положення, після чого упори 13 фіксаторів 7 гідроциліндрами 16 осьового переміщення осей 8 піднімаються в крайнє верхнє положення й за допомогою гідроциліндрів 12 повороту осей 8 упори 13 повертаються в крайнє вихідне положення. Таким чином, із усього вище наведеного видно, що використання конструкції стенда для нахилу сталерозливного ковша, згідно з формулою корисної моделі, забезпечує підвищення надійності й довговічності конструкції стенда при кантуванні ковша на необхідний кут та одночасно надійну фіксацію ковша під час обвалення футерівки в ньому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Стенд для нахилу сталерозливного ковша, що містить приводну поворотну опорну раму, стояки з підшипниковими корпусами, в яких установлена опорна рама з фіксаторами, які містять осі, встановлені в підшипниках ковзання опорної рами, установлені на осях з боку опорної поверхні ковша упори та з протилежного боку важелі, а також гідроциліндри повороту осей, що установлені на опорній рамі, який відрізняється тим, що кожна з осей фіксаторів у верхній частині встановлена в підшипниках ковзання рами з можливістю як повороту, так і осьового переміщення, а нижня частина кожної осі фіксаторів встановлена у відповідному важелі на шпонці з можливістю тільки осьового переміщення, причому кожний важіль установлений у підшипнику ковзання рами з можливістю тільки повороту та шарнірно зв'язаний зі штоком відповідного гідроциліндра повороту осі, крім того нижній кінець кожної осі фіксатора шарнірно зчленований зі штоком, установленого в стакані опорної рами гідроциліндра осьового переміщення вищезгаданої осі. 3 UA 98427 U 4 UA 98427 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
