Пристрій для вводу ультразвукових коливань до розплаву зварювальної ванни

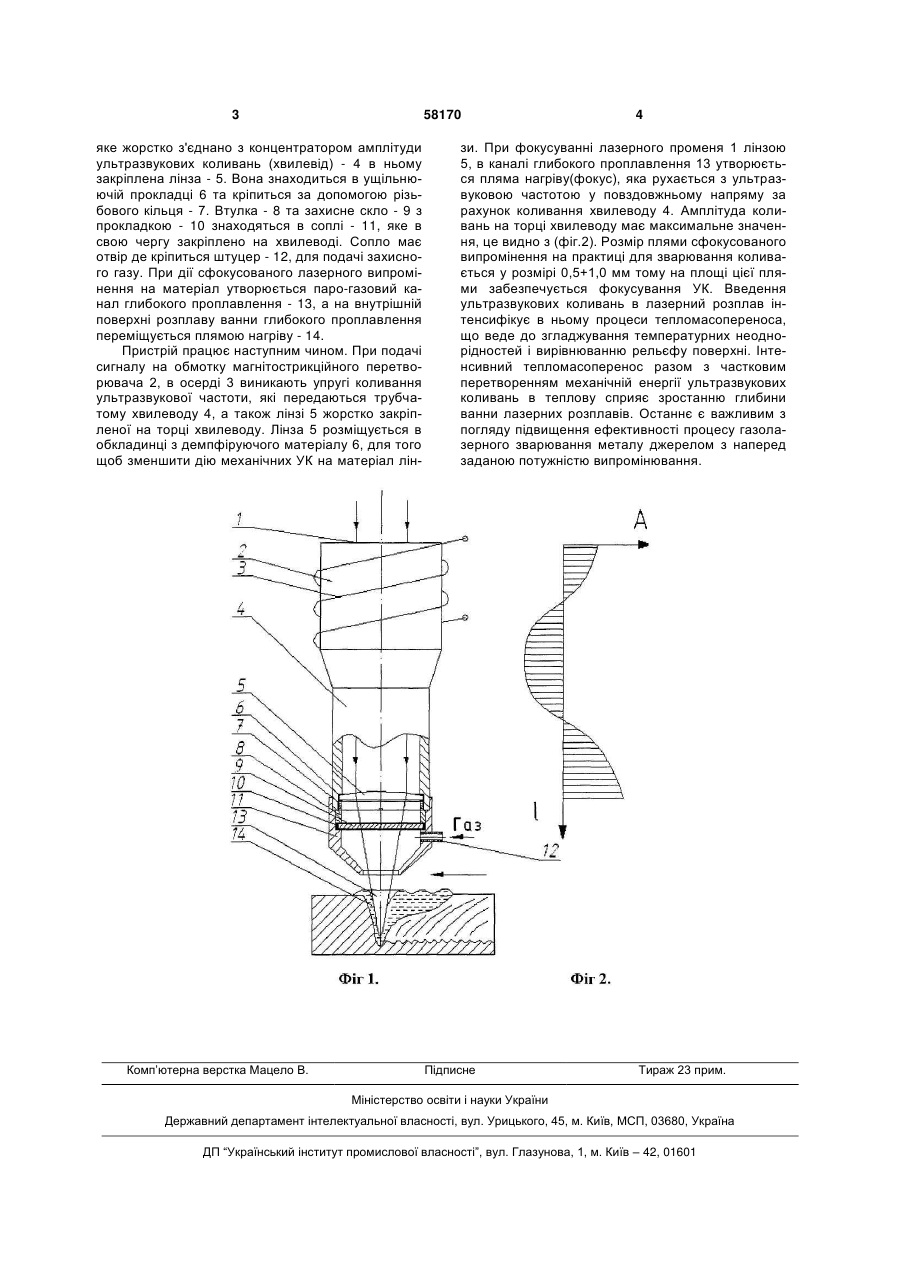

Пристрій для вводу ультразвукових коливань до розплаву зварювальної ванни, що включає магнітострикційний перетворювач та хвилевід, який відрізняється тим, що хвилевід виконаний трубчастим, в якому співвісно та жорстко закріплена фокусуюча система для фокусування лазерного випромінення. (19) (21) u201008839 (22) 15.07.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) ТРУБА ОЛЕКСАНДР МИХАЙЛОВИЧ, НІКІТІН ОЛЕКСАНДР ЯКИМОВИЧ, ТРУБА ОКСАНА МИХАЙЛІВНА, КЛИМЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, ЦИВІНСЬКА КАТЕРИНА ВОЛОДИМИРІВНА 3 58170 яке жорстко з'єднано з концентратором амплітуди ультразвукових коливань (хвилевід) - 4 в ньому закріплена лінза - 5. Вона знаходиться в ущільнюючій прокладці 6 та кріпиться за допомогою різьбового кільця - 7. Втулка - 8 та захисне скло - 9 з прокладкою - 10 знаходяться в соплі - 11, яке в свою чергу закріплено на хвилеводі. Сопло має отвір де кріпиться штуцер - 12, для подачі захисного газу. При дії сфокусованого лазерного випромінення на матеріал утворюється паро-газовий канал глибокого проплавлення - 13, а на внутрішній поверхні розплаву ванни глибокого проплавлення переміщується плямою нагріву - 14. Пристрій працює наступним чином. При подачі сигналу на обмотку магнітострикційного перетворювача 2, в осерді 3 виникають упругі коливання ультразвукової частоти, які передаються трубчатому хвилеводу 4, а також лінзі 5 жорстко закріпленої на торці хвилеводу. Лінза 5 розміщується в обкладинці з демпфіруючого матеріалу 6, для того щоб зменшити дію механічних УК на матеріал лін Комп’ютерна верстка Мацело В. 4 зи. При фокусуванні лазерного променя 1 лінзою 5, в каналі глибокого проплавлення 13 утворюється пляма нагріву(фокус), яка рухається з ультразвуковою частотою у повздовжньому напряму за рахунок коливання хвилеводу 4. Амплітуда коливань на торці хвилеводу має максимальне значення, це видно з (фіг.2). Розмір плями сфокусованого випромінення на практиці для зварювання коливається у розмірі 0,5+1,0 мм тому на площі цієї плями забезпечується фокусування УК. Введення ультразвукових коливань в лазерний розплав інтенсифікує в ньому процеси тепломасопереноса, що веде до згладжування температурних неоднорідностей і вирівнюванню рельєфу поверхні. Інтенсивний тепломасоперенос разом з частковим перетворенням механічній енергії ультразвукових коливань в теплову сприяє зростанню глибини ванни лазерних розплавів. Останнє є важливим з погляду підвищення ефективності процесу газолазерного зварювання металу джерелом з наперед заданою потужністю випромінювання. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
