Пристрій для перфораційного посіву

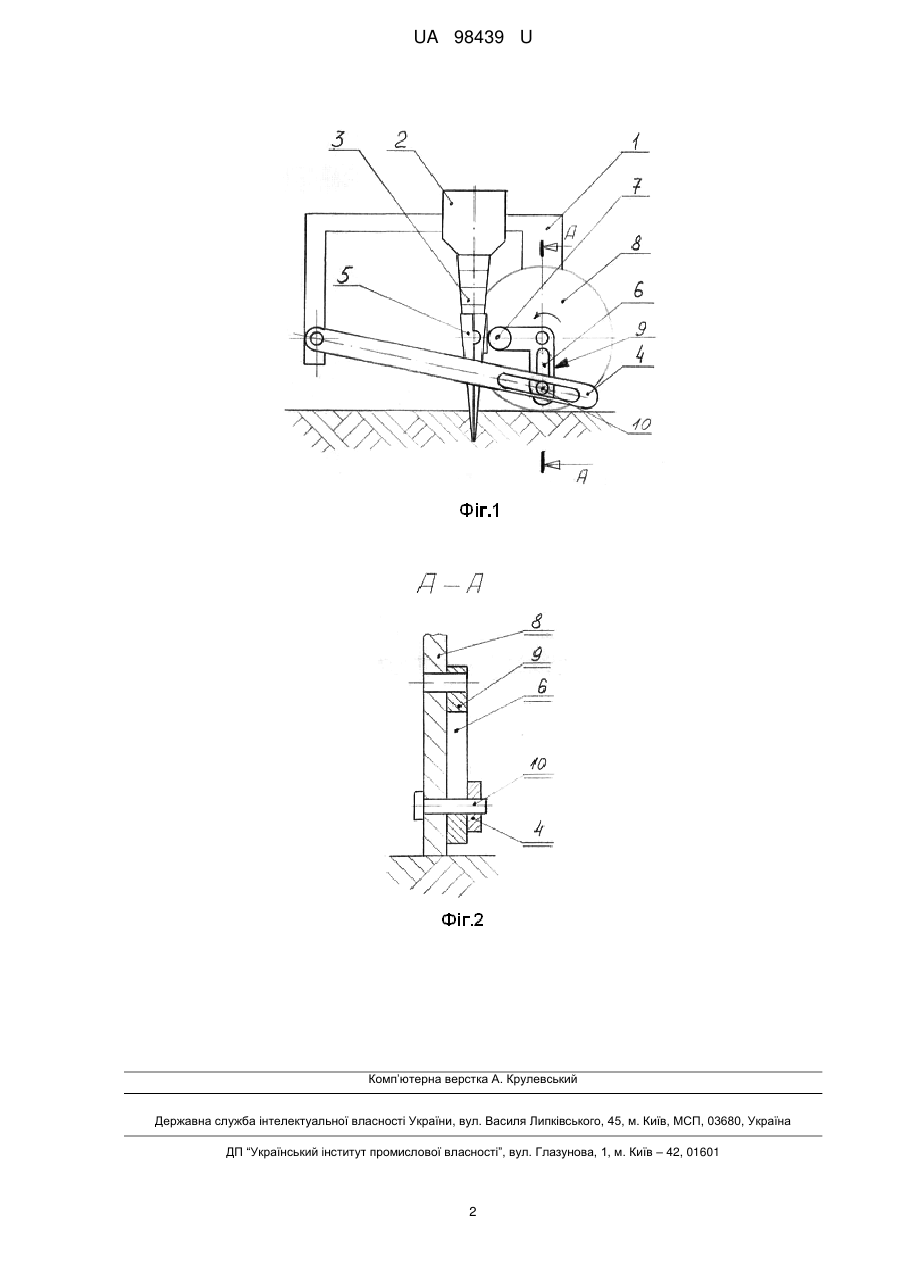

Реферат: Пристрій для перфораційного посіву містить раму пристрою, дозатор насіння, насіннєпровід, кулісу, перфоруючий елемент, поєднаний з висаджуючим стержнем, кривошип з виступом та притискуючий валик. У кривошипі виконано радіальний проріз, в якому пересувається фіксатор, сполучений з кулісою. UA 98439 U (54) ПРИСТРІЙ ДЛЯ ПЕРФОРАЦІЙНОГО ПОСІВУ UA 98439 U UA 98439 U 5 10 15 20 25 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висівних апаратів. Відомий пристрій для посіву насіння під вологорозчинну плівку, що містить притискуючий валик, закріплений до рами пристрою, на якому встановлено систему перфоруючих елементів з шарнірно з'єднаними висаджуючими стержнями (Патент Франції № 2476970). Відомий також пристрій для перфораційного посіву, що містить раму пристрою, дозатор насіння, насіннєпровід, кулісу, перфоруючий елемент, поєднаний з висаджуючим стержнем, кривошип з виступом та притискуючий валик (Патент України № 92048). Недоліком цієї конструкції є постійна глибина розташування насіння у ґрунті, в той час, коли залежно від сорту насіння та метеорологічних умов виникає потреба варіювати глибину висіву. В основу корисної моделі поставлено задачу зміни глибини висіву насіння залежно від потреб. Поставлена задача вирішується тим, що в запропонованому пристрої у кривошипі виконано радіальний проріз, в якому пересувається фіксатор, сполучений з кулісою. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображений загальний вигляд пристрою; на фіг. 2 - розріз А-А на фіг. 1. Запропонований пристрій для перфораційного посіву містить раму пристрою 1, дозатор насіння 2, насіннєпровід 3, кулісу 4, перфоруючий елемент, поєднаний з висаджуючим стержнем 5, кривошип 9 з радіальним прорізом 6 та виступом 7, притискуючий валик 8 та фіксатор 10. Запропонований пристрій працює таким чином: при обертанні притискуючого валика 8 обертається також кривошип 9 з радіальним прорізом 6 та виступом 7, який надає коливального руху кулісі 4, на якій закріплено перфоруючий елемент, що поєднаний з висаджуючим стержнем 5. Для регулювання глибини висіву насіння фіксатор 10 переміщується вздовж прорізу 6 та закріплюється в потрібному положенні. Запропонований пристрій для перфораційного посіву зберігає властивості аналога тому, що забезпечує висів насіння в ґрунт, при цьому наявність у кривошипі радіального прорізу, в якому пересувається фіксатор, сполучений з кулісою, дозволяє вирішити поставлену задачу. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для перфораційного посіву, що містить раму пристрою, дозатор насіння, насіннєпровід, кулісу, перфоруючий елемент, поєднаний з висаджуючим стержнем, кривошип з виступом та притискуючий валик, який відрізняється тим, що у кривошипі виконано радіальний проріз, в якому пересувається фіксатор, сполучений з кулісою. 1 UA 98439 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
