Молотильний пристрій

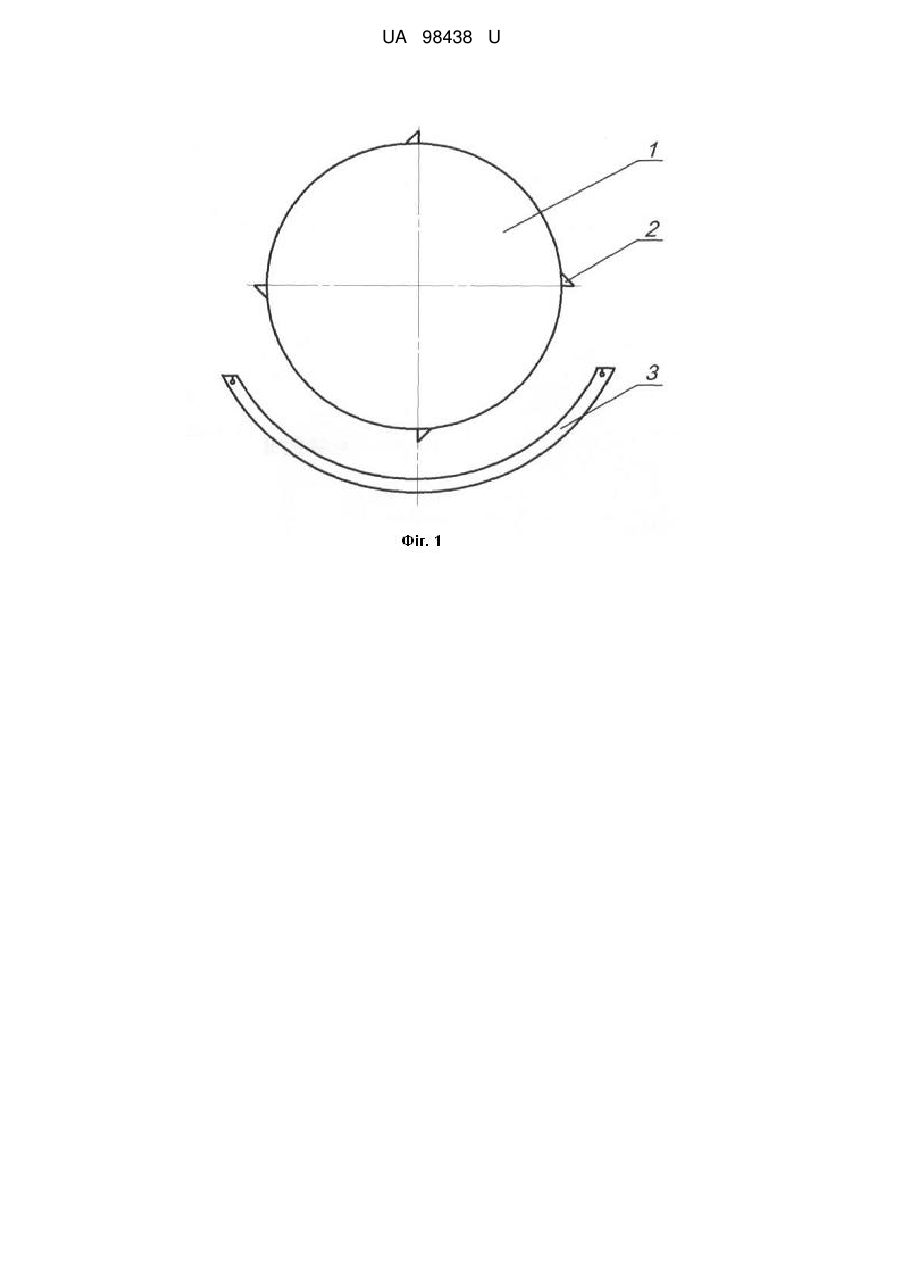

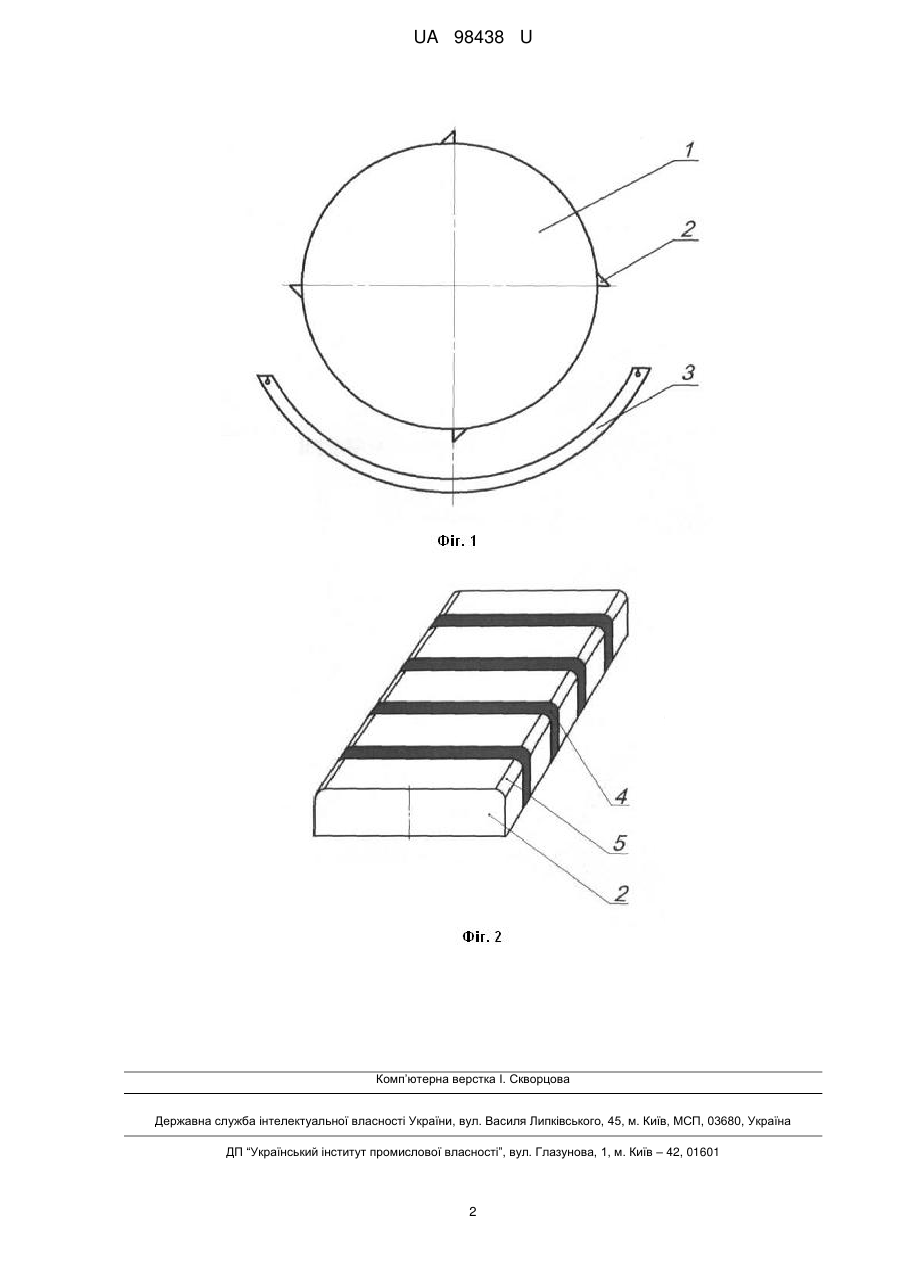

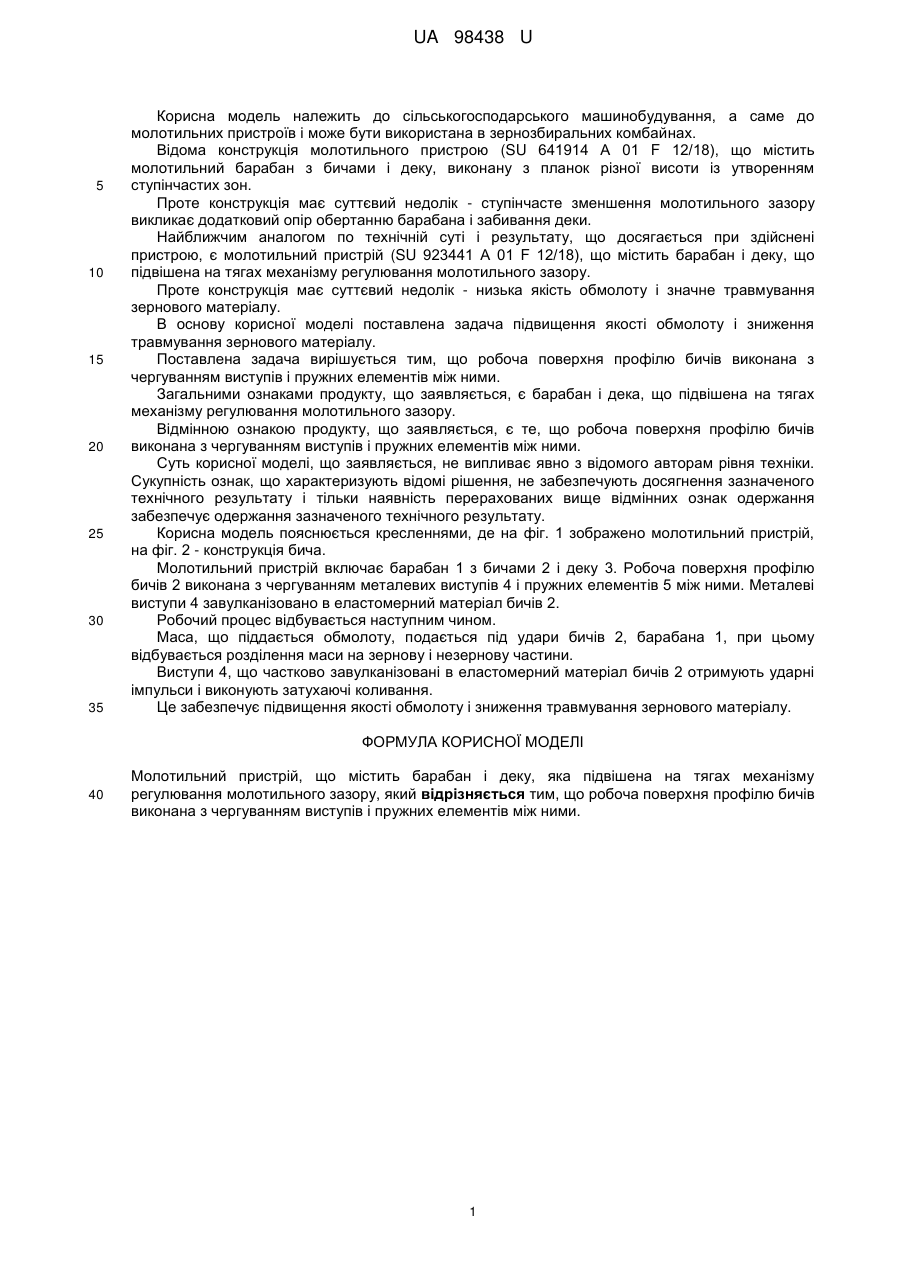

Реферат: Молотильний пристрій містить барабан і деку, яка підвішена на тягах механізму регулювання молотильного зазору. Робоча поверхня профілю бичів виконана з чергуванням виступів і пружних елементів між ними. UA 98438 U (12) UA 98438 U UA 98438 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, а саме до молотильних пристроїв і може бути використана в зернозбиральних комбайнах. Відома конструкція молотильного пристрою (SU 641914 А 01 F 12/18), що містить молотильний барабан з бичами і деку, виконану з планок різної висоти із утворенням ступінчастих зон. Проте конструкція має суттєвий недолік - ступінчасте зменшення молотильного зазору викликає додатковий опір обертанню барабана і забивання деки. Найближчим аналогом по технічній суті і результату, що досягається при здійснені пристрою, є молотильний пристрій (SU 923441 А 01 F 12/18), що містить барабан і деку, що підвішена на тягах механізму регулювання молотильного зазору. Проте конструкція має суттєвий недолік - низька якість обмолоту і значне травмування зернового матеріалу. В основу корисної моделі поставлена задача підвищення якості обмолоту і зниження травмування зернового матеріалу. Поставлена задача вирішується тим, що робоча поверхня профілю бичів виконана з чергуванням виступів і пружних елементів між ними. Загальними ознаками продукту, що заявляється, є барабан і дека, що підвішена на тягах механізму регулювання молотильного зазору. Відмінною ознакою продукту, що заявляється, є те, що робоча поверхня профілю бичів виконана з чергуванням виступів і пружних елементів між ними. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення зазначеного технічного результату і тільки наявність перерахованих вище відмінних ознак одержання забезпечує одержання зазначеного технічного результату. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено молотильний пристрій, на фіг. 2 - конструкція бича. Молотильний пристрій включає барабан 1 з бичами 2 і деку 3. Робоча поверхня профілю бичів 2 виконана з чергуванням металевих виступів 4 і пружних елементів 5 між ними. Металеві виступи 4 завулканізовано в еластомерний матеріал бичів 2. Робочий процес відбувається наступним чином. Маса, що піддається обмолоту, подається під удари бичів 2, барабана 1, при цьому відбувається розділення маси на зернову і незернову частини. Виступи 4, що частково завулканізовані в еластомерний матеріал бичів 2 отримують ударні імпульси і виконують затухаючі коливання. Це забезпечує підвищення якості обмолоту і зниження травмування зернового матеріалу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Молотильний пристрій, що містить барабан і деку, яка підвішена на тягах механізму регулювання молотильного зазору, який відрізняється тим, що робоча поверхня профілю бичів виконана з чергуванням виступів і пружних елементів між ними. 1 UA 98438 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
