Цирконієніобієвий кисневмісний сплав та спосіб його одержання

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 77600

Опубліковано: 15.12.2006

Автори: Бочаров Олєг Вікторовіч, Рождєствєнскій Владімір Владіміровіч, Тарасєвіч Ольга Стєпановна, Аржакова Валєнтіна Міхайловна, Заводчіков Сєргєй Юрьєвіч, Шіков Алєксандр Константіновіч, Філіппов Владімір Борісовіч, Котрєхов Владімір Андрєєвіч, Зуєв Лєв Борісовіч

Завантажити PDF файл.

Формула / Реферат

1. Сплав на основі цирконію, що містить ніобій і кисень, який відрізняється тим, що він містить компоненти в такому співвідношенні, % мас.:

ніобій

0,9-1,1

кисень

0,05-0,09

цирконій

решта,

і його структура складається з альфа-цирконію із зонами неоднорідного розподілу кисню, розмір яких не перевищує 30 нм субоксиду цирконію нестехіометричного складу та бета-ніобію.

2. Спосіб одержання сплаву на основі цирконію, що включає одержання шихти із цирконієвмісних, ніобієвмісних та кисневмісних матеріалів, підготовку шихти до плавлення, виплавляння сплаву та одержання зливка, який відрізняється тим, що як кисневмісний та основний ніобієвмісний матеріал в шихту вводять пентаоксид ніобію, при цьому виплавляють сплав, який містить компоненти в такому співвідношенні, % мас.:

ніобій

0,9-1,1

кисень

0,05-0,09

цирконій

решта.

3. Спосіб за п. 2, який відрізняється тим, що як цирконієвмісний матеріал при одержанні шихти використовують електролітичний порошок цирконію.

4. Спосіб за п. 2, який відрізняється тим, що як цирконієвмісний матеріал при одержанні шихти використовують губчатий цирконій.

5. Спосіб за п. 2, який відрізняється тим, що як цирконієвмісний матеріал при одержанні шихти використовують йодидний цирконій.

6. Спосіб за п. 2, який відрізняється тим, що як цирконієвмісний матеріал при одержанні шихти використовують оборотний металевий цирконій.

7. Спосіб за будь-яким з пп. 2-6, який відрізняється тим, що як ніобієвмісний матеріал при одержанні шихти додають порошок ніобію до необхідного вмісту ніобію в сплаві.

Текст

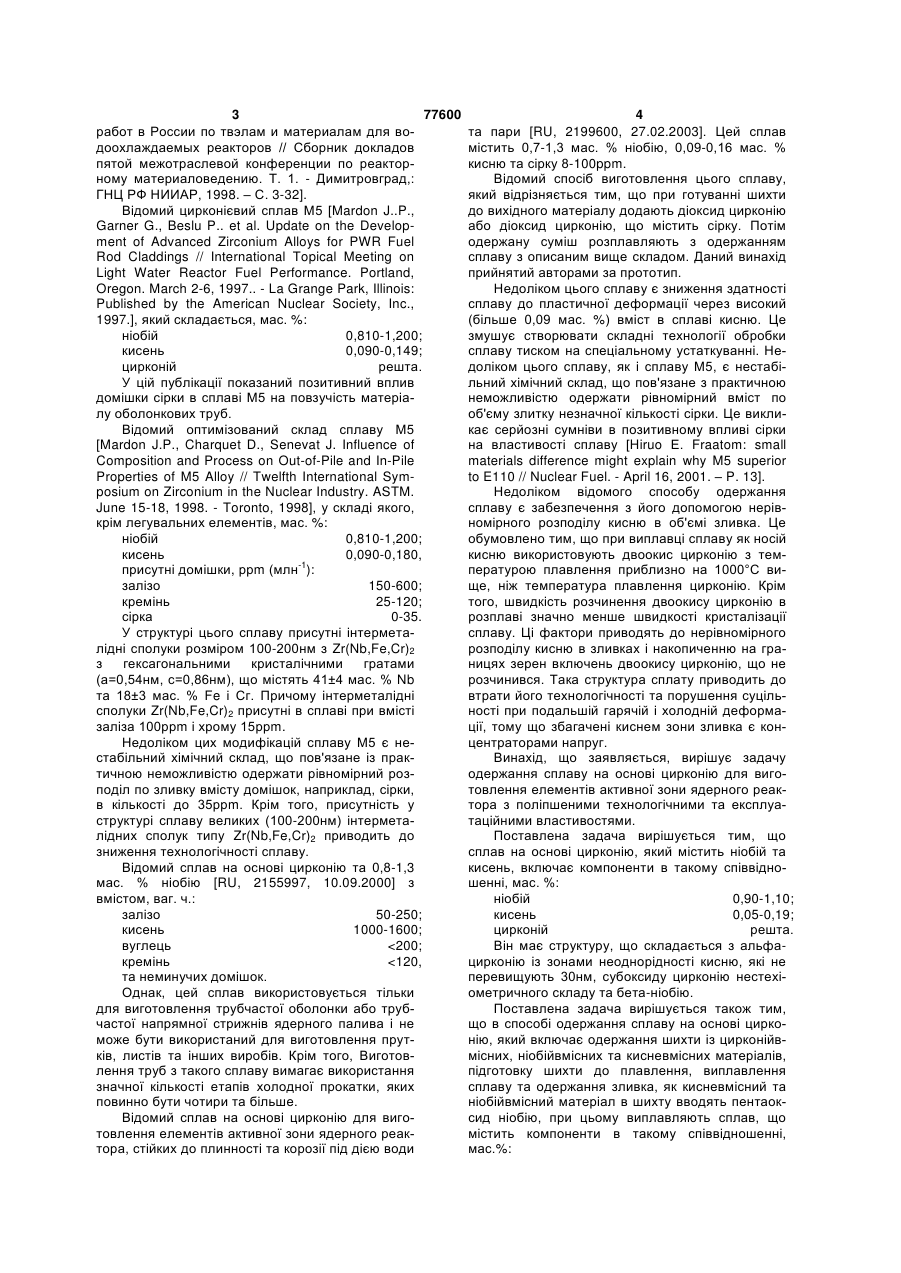

1. Сплав на основі цирконію, що містить ніобій і кисень, який відрізняється тим, що він містить компоненти в такому співвідношенні, % мас.: ніобій 0,9-1,1 кисень 0,05-0,09 цирконій решта, C2 2 (11) 1 3 77600 работ в России по твэлам и материалам для водоохлаждаемых реакторов // Сборник докладов пятой межотраслевой конференции по реакторному материаловедению. Т. 1. - Димитровград,: ГНЦ РФ НИИАР, 1998. – С. 3-32]. Відомий цирконієвий сплав М5 [Mardon J..P., Garner G., Beslu P.. et al. Update on the Development of Advanced Zirconium Alloys for PWR Fuel Rod Claddings // International Topical Meeting on Light Water Reactor Fuel Performance. Portland, Oregon. March 2-6, 1997.. - La Grange Park, Illinois: Published by the American Nuclear Society, Inc., 1997.], який складається, мас. %: ніобій 0,810-1,200; кисень 0,090-0,149; цирконій решта. У цій публікації показаний позитивний вплив домішки сірки в сплаві М5 на повзучість матеріалу оболонкових труб. Відомий оптимізований склад сплаву М5 [Mardon J.P., Charquet D., Senevat J. Influence of Composition and Process on Out-of-Pile and In-Pile Properties of M5 Alloy // Twelfth International Symposium on Zirconium in the Nuclear Industry. ASTM. June 15-18, 1998. - Toronto, 1998], у складі якого, крім легувальних елементів, мас. %: ніобій 0,810-1,200; кисень 0,090-0,180, присутні домішки, ррm (млн-1): залізо 150-600; кремінь 25-120; сірка 0-35. У структурі цього сплаву присутні інтерметалідні сполуки розміром 100-200нм з Zr(Nb,Fe,Cr)2 з гексагональними кристалічними гратами (а=0,54нм, с=0,86нм), що містять 41±4 мас. % Nb та 18±3 мас. % Fe і Сг. Причому інтерметалідні сполуки Zr(Nb,Fe,Cr)2 присутні в сплаві при вмісті заліза 100ррm і хрому 15ррm. Недоліком цих модифікацій сплаву М5 є нестабільний хімічний склад, що пов'язане із практичною неможливістю одержати рівномірний розподіл по зливку вмісту домішок, наприклад, сірки, в кількості до 35ррm. Крім того, присутність у структурі сплаву великих (100-200нм) інтерметалідних сполук типу Zr(Nb,Fe,Cr)2 приводить до зниження технологічності сплаву. Відомий сплав на основі цирконію та 0,8-1,3 мас. % ніобію [RU, 2155997, 10.09.2000] з вмістом, ваг. ч.: залізо 50-250; кисень 1000-1600; вуглець

Дивитися

Додаткова інформація

Назва патенту англійською

Zirconium and niobium oxygen-containing alloy and method for production thereof

Автори англійською

Zavodchikov Sierhiei Yurievich, Bocharov Olieh Viktorovich, Kotriekhov Vladimir Andrieievich

Назва патенту російською

Цирконийниобиевый кислородсодержащий сплав и способ его получения

Автори російською

Заводчиков Сергей Юрьевич, Бочаров Олег Викторович, Котрехов Владимир Андреевич

МПК / Мітки

МПК: C22C 1/03, C22C 16/00

Мітки: цирконієніобієвий, кисневмісний, спосіб, одержання, сплав
