Підсилена залізобетонна балка

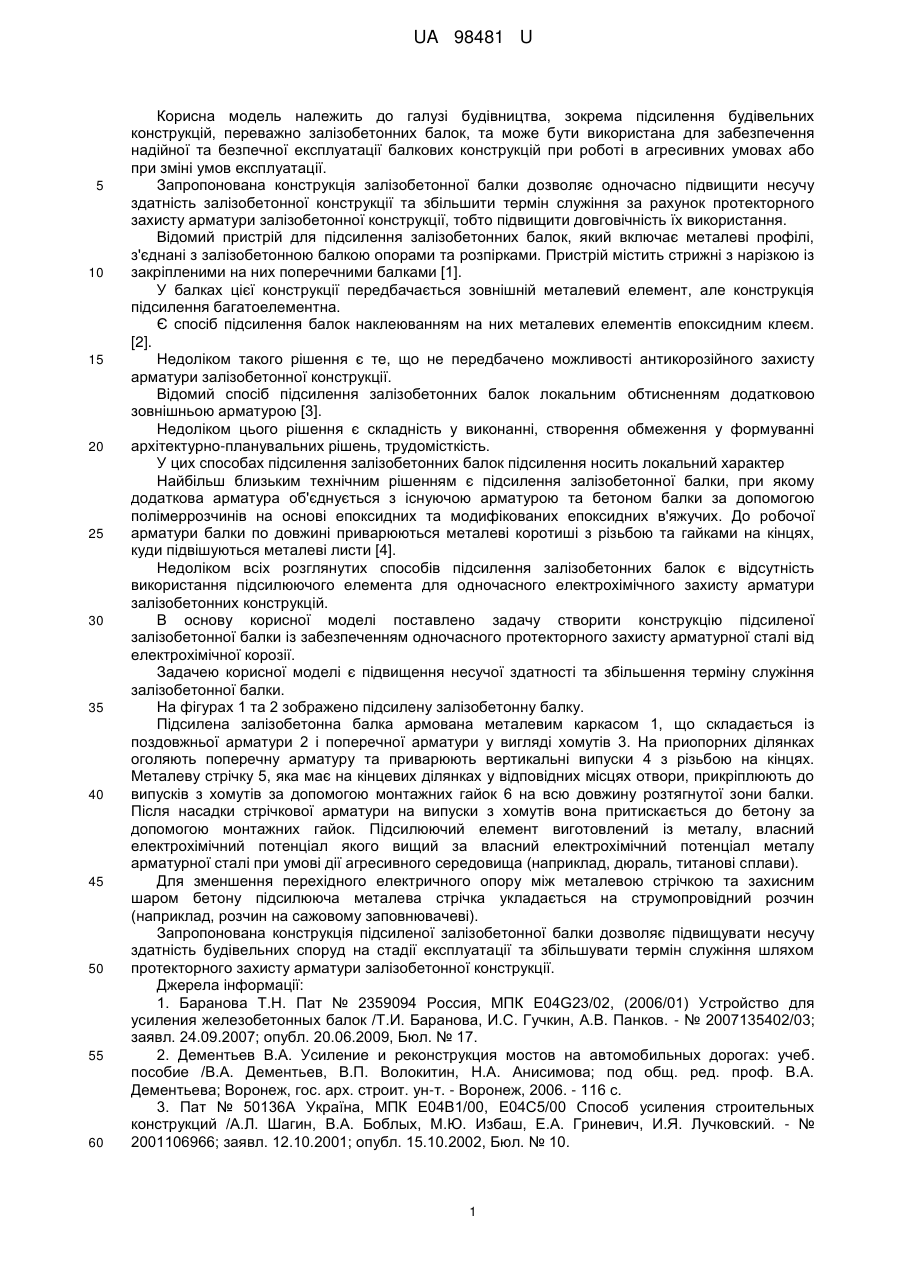

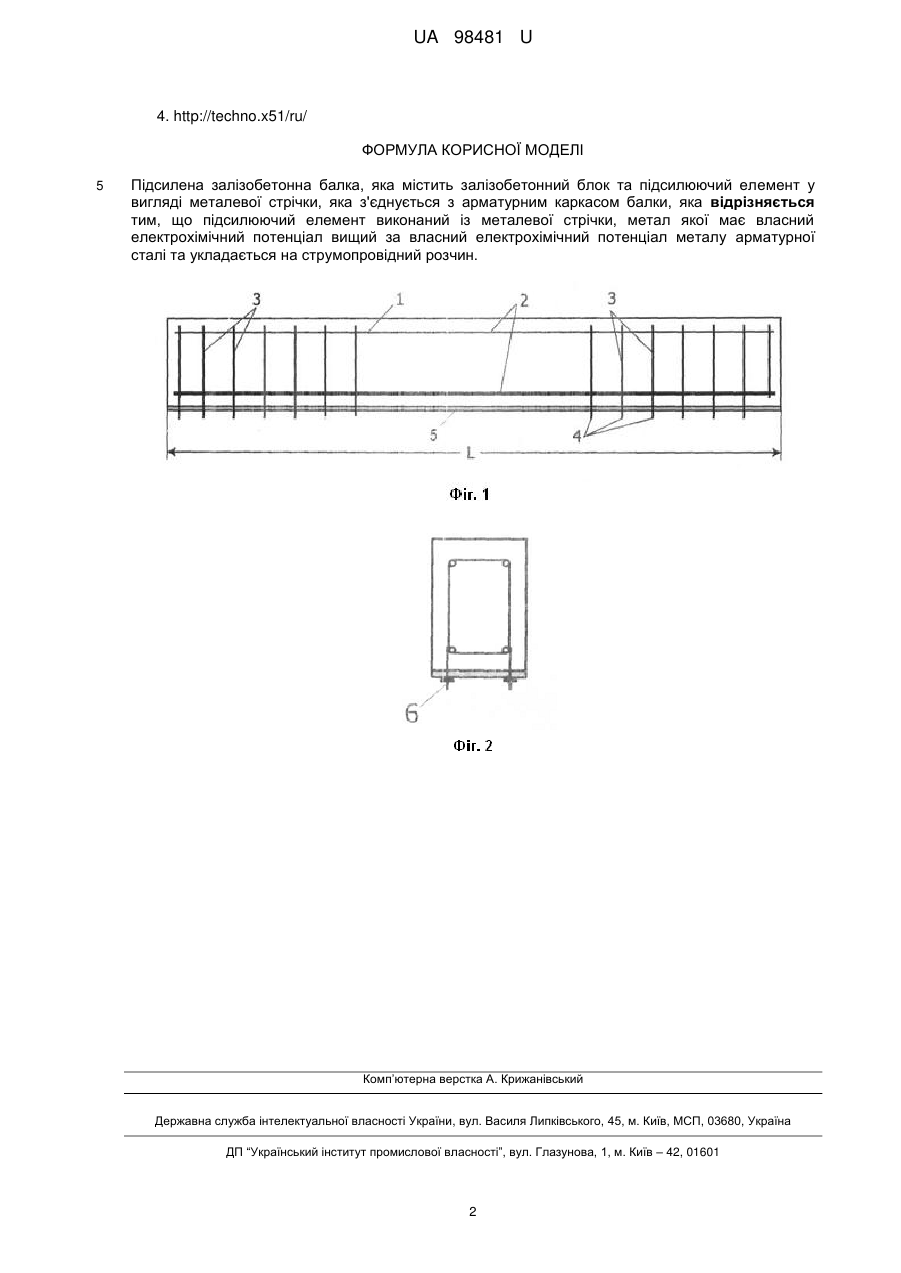

Реферат: Підсилена залізобетонна балка містить залізобетонний блок та підсилюючий елемент у вигляді металевої стрічки, яка з'єднується з арматурним каркасом балки. Підсилюючий елемент виконаний із металевої стрічки, метал якої має власний електрохімічний потенціал вищий за власний електрохімічний потенціал металу арматурної сталі та укладається на струмопровідний розчин. UA 98481 U (54) ПІДСИЛЕНА ЗАЛІЗОБЕТОННА БАЛКА UA 98481 U UA 98481 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема підсилення будівельних конструкцій, переважно залізобетонних балок, та може бути використана для забезпечення надійної та безпечної експлуатації балкових конструкцій при роботі в агресивних умовах або при зміні умов експлуатації. Запропонована конструкція залізобетонної балки дозволяє одночасно підвищити несучу здатність залізобетонної конструкції та збільшити термін служіння за рахунок протекторного захисту арматури залізобетонної конструкції, тобто підвищити довговічність їх використання. Відомий пристрій для підсилення залізобетонних балок, який включає металеві профілі, з'єднані з залізобетонною балкою опорами та розпірками. Пристрій містить стрижні з нарізкою із закріпленими на них поперечними балками [1]. У балках цієї конструкції передбачається зовнішній металевий елемент, але конструкція підсилення багатоелементна. Є спосіб підсилення балок наклеюванням на них металевих елементів епоксидним клеєм. [2]. Недоліком такого рішення є те, що не передбачено можливості антикорозійного захисту арматури залізобетонної конструкції. Відомий спосіб підсилення залізобетонних балок локальним обтисненням додатковою зовнішньою арматурою [3]. Недоліком цього рішення є складність у виконанні, створення обмеження у формуванні архітектурно-планувальних рішень, трудомісткість. У цих способах підсилення залізобетонних балок підсилення носить локальний характер Найбільш близьким технічним рішенням є підсилення залізобетонної балки, при якому додаткова арматура об'єднується з існуючою арматурою та бетоном балки за допомогою полімеррозчинів на основі епоксидних та модифікованих епоксидних в'яжучих. До робочої арматури балки по довжині приварюються металеві коротиші з різьбою та гайками на кінцях, куди підвішуються металеві листи [4]. Недоліком всіх розглянутих способів підсилення залізобетонних балок є відсутність використання підсилюючого елемента для одночасного електрохімічного захисту арматури залізобетонних конструкцій. В основу корисної моделі поставлено задачу створити конструкцію підсиленої залізобетонної балки із забезпеченням одночасного протекторного захисту арматурної сталі від електрохімічної корозії. Задачею корисної моделі є підвищення несучої здатності та збільшення терміну служіння залізобетонної балки. На фігурах 1 та 2 зображено підсилену залізобетонну балку. Підсилена залізобетонна балка армована металевим каркасом 1, що складається із поздовжньої арматури 2 і поперечної арматури у вигляді хомутів 3. На приопорних ділянках оголяють поперечну арматуру та приварюють вертикальні випуски 4 з різьбою на кінцях. Металеву стрічку 5, яка має на кінцевих ділянках у відповідних місцях отвори, прикріплюють до випусків з хомутів за допомогою монтажних гайок 6 на всю довжину розтягнутої зони балки. Після насадки стрічкової арматури на випуски з хомутів вона притискається до бетону за допомогою монтажних гайок. Підсилюючий елемент виготовлений із металу, власний електрохімічний потенціал якого вищий за власний електрохімічний потенціал металу арматурної сталі при умові дії агресивного середовища (наприклад, дюраль, титанові сплави). Для зменшення перехідного електричного опору між металевою стрічкою та захисним шаром бетону підсилююча металева стрічка укладається на струмопровідний розчин (наприклад, розчин на сажовому заповнювачеві). Запропонована конструкція підсиленої залізобетонної балки дозволяє підвищувати несучу здатність будівельних споруд на стадії експлуатації та збільшувати термін служіння шляхом протекторного захисту арматури залізобетонної конструкції. Джерела інформації: 1. Баранова Т.Н. Пат № 2359094 Россия, МПК E04G23/02, (2006/01) Устройство для усиления железобетонных балок /Т.И. Баранова, И.С. Гучкин, А.В. Панков. - № 2007135402/03; заявл. 24.09.2007; опубл. 20.06.2009, Бюл. № 17. 2. Дементьев В.А. Усиление и реконструкция мостов на автомобильных дорогах: учеб. пособие /В.А. Дементьев, В.П. Волокитин, Н.А. Анисимова; под общ. ред. проф. В.А. Дементьева; Воронеж, гос. арх. строит. ун-т. - Воронеж, 2006. - 116 с. 3. Пат № 50136А Україна, МПК Е04В1/00, Е04С5/00 Способ усиления строительных конструкций /А.Л. Шагин, В.А. Боблых, М.Ю. Избаш, Е.А. Гриневич, И.Я. Лучковский. - № 2001106966; заявл. 12.10.2001; опубл. 15.10.2002, Бюл. № 10. 1 UA 98481 U 4. http://techno.x51/ru/ ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Підсилена залізобетонна балка, яка містить залізобетонний блок та підсилюючий елемент у вигляді металевої стрічки, яка з'єднується з арматурним каркасом балки, яка відрізняється тим, що підсилюючий елемент виконаний із металевої стрічки, метал якої має власний електрохімічний потенціал вищий за власний електрохімічний потенціал металу арматурної сталі та укладається на струмопровідний розчин. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
