Рейковий фіксатор механізму трансформації

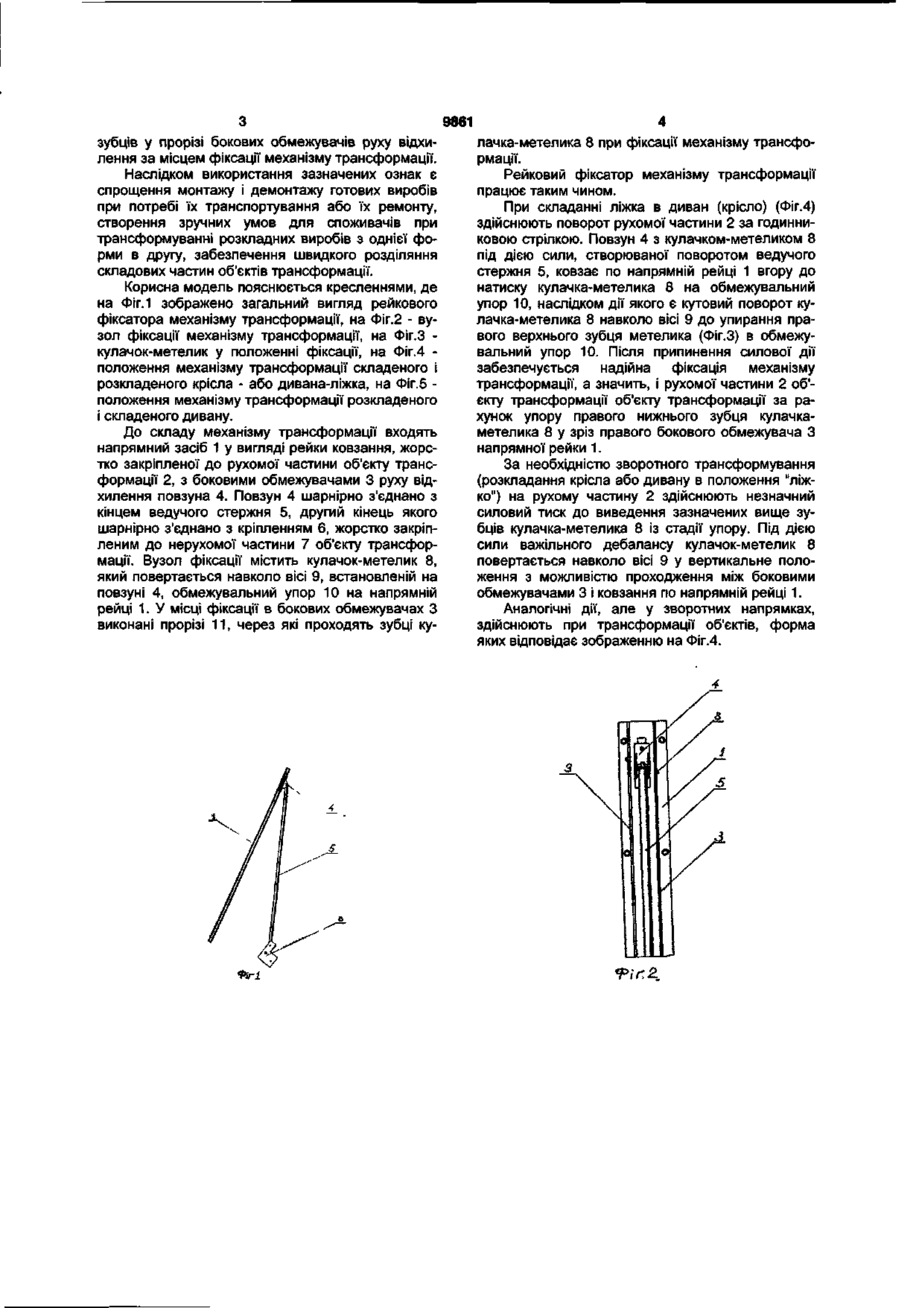

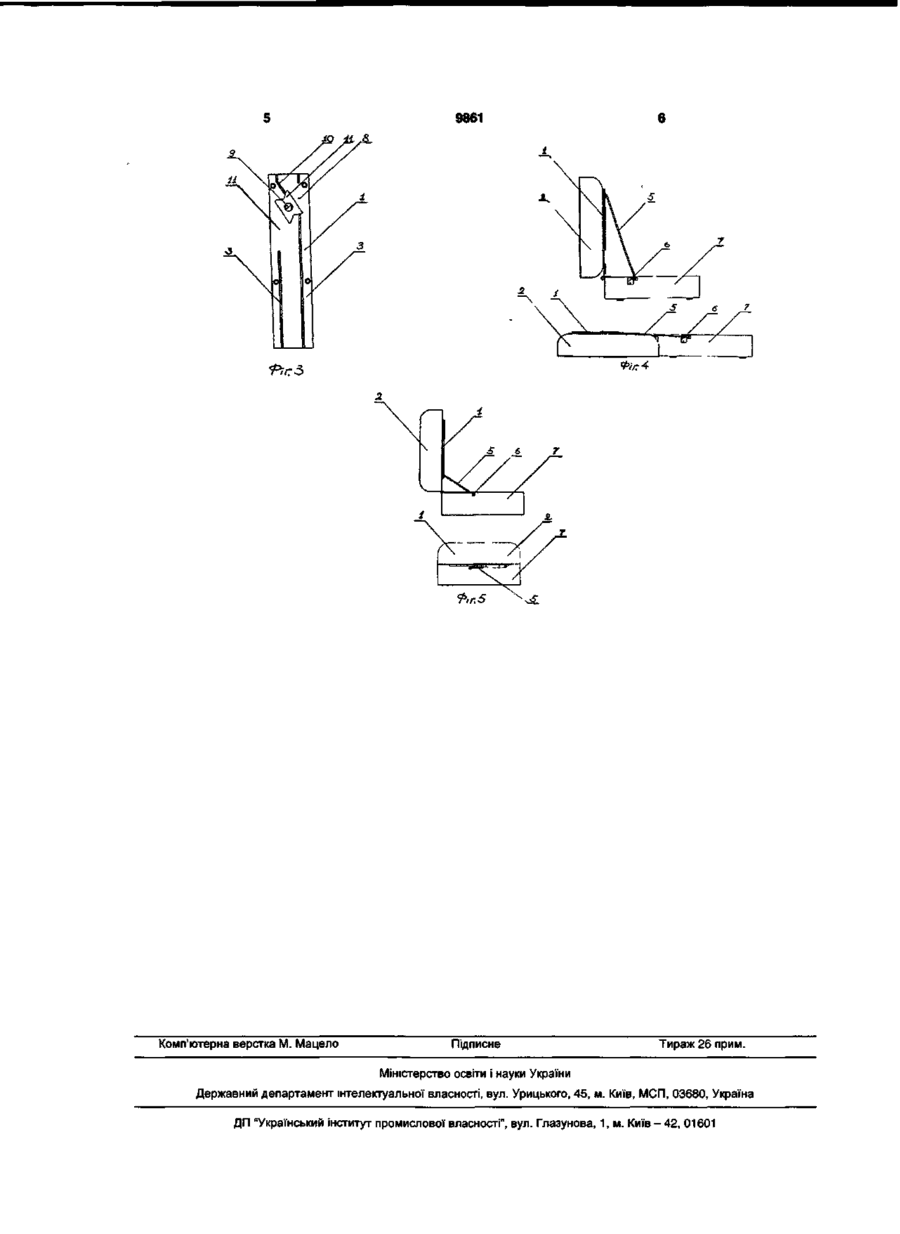

Рейковий фіксатор механізму трансформації, який містить напрямний засіб у вигляді рейки ковзання, жорстко закріпленої на рухомій частині об'єкта трансформації, з боковими обмежувачами руху відхилення повзуна, шарнірно з'єднаного з Корисна модель відноситься до галузі меблевої промисловості і може бути використана при виробництві меблів, що трансформуються, зокрема крісел-ліжок, диванів-ліжок, полиць, стелажів, рундуків тощо, а також при виробництві вузлів фіксації положення будь-яких відкидних об'єктів, наприклад, капотів автомобілів, люків, вікон, вітрин тощо. Відомий механізм трансформування для меблів [деклараційний патент України на винахід №56108А, Офіційний бюлетень "Промислова власність" №4, 2003р.], конструкція якого є достатньо складною і потребує значних витрат матеріалів і трудозатрат. Відомий рейковий фіксатор механізму трансформації для меблів, який містить напрямний засіб у вигляді рейки, жорстко закріпленої на рухомій частині меблевого виробу (наприклад, спинки дивану-ліжка), з боковими обмежувачами руху відхилення повзуна, шарнірне з'єднаного з кінцем ведучого стержня, другий кінець якого шарнірне з'єднаний з кріпленням до нерухомої частини об'єкту трансформації (каркасу сидіння дивануліжка), і вузол фіксації [Technika і Zastosowanie. Hettich international. Beschelage GmbHsC. 1999]. Вузол фіксації складається з упору у вигляді закріпленого на рейці болта з різзю, в який при трансформуванні меблевого виробу впирається виделка повзуна, після чого здійснюється фіксу кінцем ведучого стержня, другий кінець якого з'єднаний шарнірно з кріпленням до нерухомої частини об'єкта трансформації, вузол фіксації, який відрізняється тим, що він додатково містить кулачок-метелик з неоднаковими розмірами діагоналей з можливістю повороту на встановленій на повзуні осі, вузол фіксації устаткований обмежувальним упором на напрямній рейці, який спричиняє поворот кулачка-метелика з можливістю проходу його зубців у прорізі бокових обмежувачів руху відхилення за місцем фіксації механізму трансформації. вання загвинчуванням фігурної гайки на болтупор. Процес загвинчування гайки для фіксації механізму трансформації створює незручність експлуатації і потребує значних зусиль внаслідок того, що фіксатор знаходиться, як правило, у важкодоступному місці. В основу корисної моделі поставлено завдання створення надійного, зручного у користуванні фіксатора механізму трансформації за рахунок модернізації конструкції, функціональні особливості якої забезпечують зручну експлуатацію в основному, меблів типу диван-ліжко, крісло-ліжко та інших об'єктів, що трансформуються. Поставлене завдання вирішується тим, що у рейковому фіксаторі механізму трансформації, який містить напрямний засіб у вигляді рейки ковзання, жорстко закріпленої на рухомій частині об'єкту трансформації, з боковими обмежувачами руху відхилення повзуна, шарнірно з'єднаного з кінцем ведучого стержня, другий кінець якого з'єднаний шарнірно з кріпленням до нерухомої частини об'єкту трансформації, вузол фіксації, згідно з корисною моделлю, він додатково містить кулачокметелик з неоднаковими розмірами діагоналей з можливістю повороту на встановленій на повзуні вісі, вузол фіксації устатковано обмежувальним упором на напрямній рейці, спричиняючим поворот кулачка-метелика з можливістю проходу його (О 00 ST 9861 зубців у прорізі бокових обмежувачів руху відхилення за місцем фіксації механізму трансформації. Наслідком використання зазначених ознак є спрощення монтажу і демонтажу готових виробів при потребі їх транспортування або їх ремонту, створення зручних умов для споживачів при трансформуванні розкладних виробів з однієї форми в другу, забезпечення швидкого розділяння складових частин об'єктів трансформації. Корисна модель пояснюється кресленнями, де на Фіг.1 зображено загальний вигляд рейкового фіксатора механізму трансформації, на Фіг.2 - вузол фіксації механізму трансформації, на Фіг.З кулачок-метелик у положенні фіксації, на Фіг.4 положення механізму трансформації складеного і розкладеного крісла - або дивана-ліжка, на Фіг.5 положення механізму трансформації розкладеного і складеного дивану. До складу механізму трансформації входять напрямний засіб 1 у вигляді рейки ковзання, жорстко закріпленої до рухомої частини об'єкту трансформації 2, з боковими обмежувачами 3 руху відхилення повзуна 4. Повзун 4 шарнірно з'єднано з кінцем ведучого стержня 5, другий кінець якого шарнірно з'єднано з кріпленням 6, жорстко закріпленим до нерухомої частини 7 об'єкту трансформації. Вузол фіксації містить кулачок-метелик 8, який повертається навколо вісі 9, встановленій на повзуні 4, обмежувальний упор 10 на напрямній рейці 1. У місці фіксації в бокових обмежувачах З виконані прорізі 11, через які проходять зубці ку лачка-метелика 8 при фіксації механізму трансформації. Рейковий фіксатор механізму трансформації працює таким чином. При складанні ліжка в диван (крісло) (Фіг.4) здійснюють поворот рухомої частини 2 за годинниковою стрілкою. Повзун 4 з кулачком-метеликом 8 під дією сили, створюваної поворотом ведучого стержня 5, ковзає по напрямній рейці 1 вгору до натиску кулачка-метелика 8 на обмежувальний упор 10, наслідком дії якого є кутовий поворот кулачка-метелика 8 навколо вісі 9 до упирання правого верхнього зубця метелика (Фіг.З) в обмежувальний упор 10. Після припинення силової дії забезпечується надійна фіксація механізму трансформації, а значить, і рухомої частини 2 об'єкту трансформації об'єкту трансформації за рахунок упору правого нижнього зубця кулачкаметелика 8 у зріз правого бокового обмежувача З напрямної рейки 1. За необхідністю зворотного трансформування (розкладання крісла або дивану в положення "ліжко") на рухому частину 2 здійснюють незначний силовий тиск до виведення зазначених вище зубців кулачка-метелика 8 із стадії упору. Під дією сили важільного дебалансу кулачок-метелик 8 повертається навколо вісі 9 у вертикальне положення з можливістю проходження між боковими обмежувачами 3 і ковзання по напрямній рейці 1. Аналогічні дії, але у зворотних напрямках, здійснюють при трансформації об'єктів, форма яких відповідає зображенню на Фіг.4. 9861 и S Комп'ютерна верстка М. Мацело 6 7 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
