Система надбудови будинку

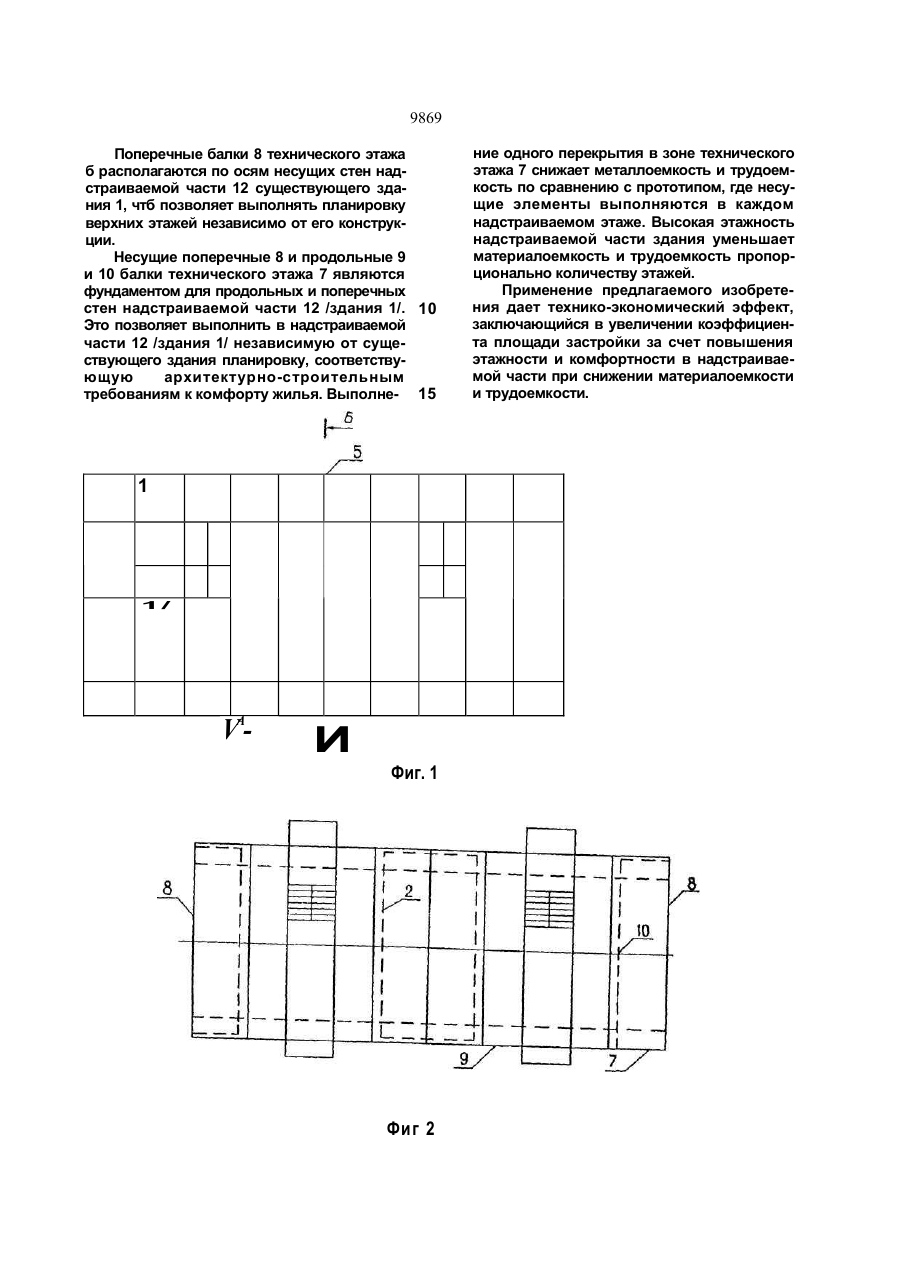

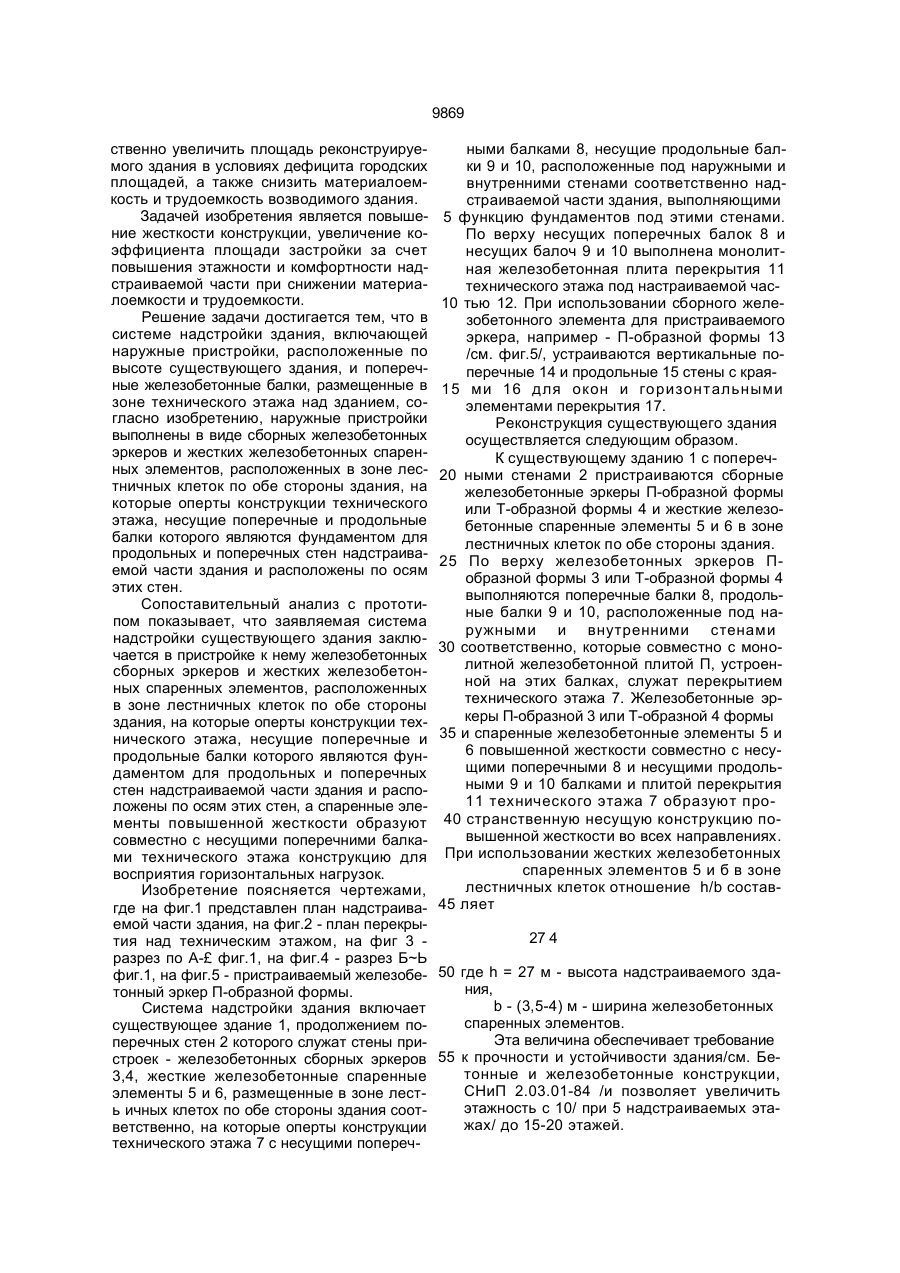

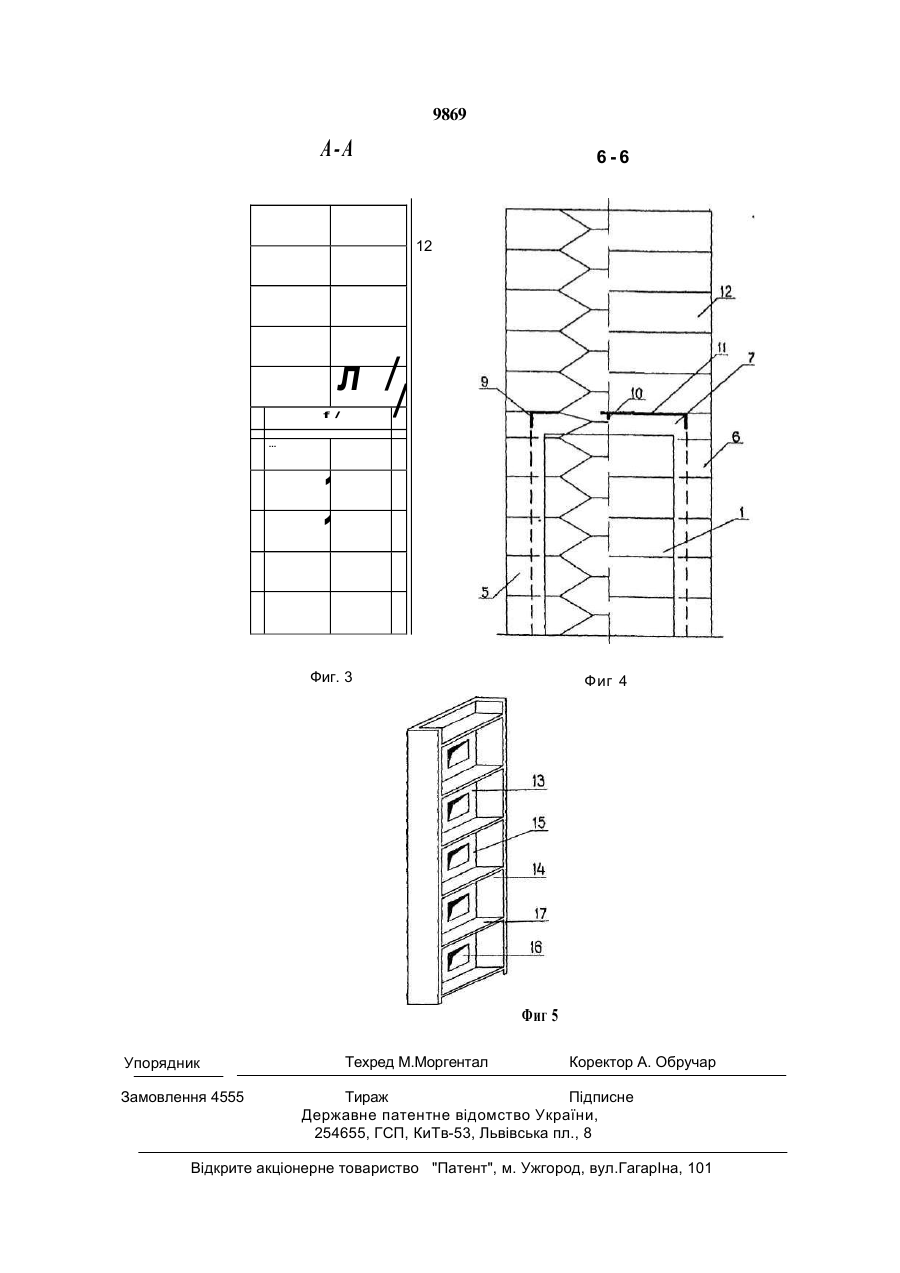

Система надстройки здания, включающая наружные пристройки, расположенные по высоте существующего здания, и поперечные железобетонные балки, размещенные в зоне технического этажа над зданием, о т л и ч а ю щ а я с я тем, что наружные пристройки выполнены в виде железобетонных сборных эркеров и жестких железобетонных спаренных элементов, расположенных в зоне лестничных клеток по обе стороны здания, на которые оперты конструкции технического этажа, несущие поперечные и продольные балки которого являются фундаментом для продольных и поперечных стен надстраиваемой части здания и расположены по осям этих стен. С > СО О О Изобретение относится к области строительства и может быть применено при реконструкции жилых и общественных зданий за счет надстройки нескольких этажей над существующим зданием без передачи на него нагрузок от надстройки. Известно техническое решение, при ко»тором к существующему зданию пристраиваются эркеры в объемных блоках, которые используются для увеличения площади и несут нагрузку от верхних /надстраиваемых/ этажей [1]. Недостатком такого решения является то, что поэтажная развязка пристроек из объемных блоков не обеспечивает прочность и устойчивость здания при надстройке более 2-3 этажей. Известна конструкция надстройки здания, выбранная в качестве прототипа, в которой была принята конструктивная схема с наружным размещением нижних опорных конструкций [2]. Недостатком известной конструкции является небольшая жесткость несущих элементов наружных пристроек, ограничивающих количество этажей надстройки, а также наличие несущих балок на всех надстраиваемых этажах, что не позволяет суще 9869 ственно увеличить площадь реконструируемого здания в условиях дефицита городских площадей, а также снизить материалоемкость и трудоемкость возводимого здания. Задачей изобретения является повышение жесткости конструкции, увеличение коэффициента площади застройки за счет повышения этажности и комфортности надстраиваемой части при снижении материалоемкости и трудоемкости. Решение задачи достигается тем, что в системе надстройки здания, включающей наружные пристройки, расположенные по высоте существующего здания, и поперечные железобетонные балки, размещенные в зоне технического этажа над зданием, согласно изобретению, наружные пристройки выполнены в виде сборных железобетонных эркеров и жестких железобетонных спаренных элементов, расположенных в зоне лестничных клеток по обе стороны здания, на которые оперты конструкции технического этажа, несущие поперечные и продольные балки которого являются фундаментом для продольных и поперечных стен надстраиваемой части здания и расположены по осям этих стен. Сопоставительный анализ с прототипом показывает, что заявляемая система надстройки существующего здания заключается в пристройке к нему железобетонных сборных эркеров и жестких железобетонных спаренных элементов, расположенных в зоне лестничных клеток по обе стороны здания, на которые оперты конструкции технического этажа, несущие поперечные и продольные балки которого являются фундаментом для продольных и поперечных стен надстраиваемой части здания и расположены по осям этих стен, а спаренные элементы повышенной жесткости образуют совместно с несущими поперечними балками технического этажа конструкцию для восприятия горизонтальных нагрузок. Изобретение поясняется чертежами, где на фиг.1 представлен план надстраиваемой части здания, на фиг.2 - план перекрытия над техническим этажом, на фиг 3 разрез по А-£ фиг.1, на фиг.4 - разрез Б~Ь фиг.1, на фиг.5 - пристраиваемый железобетонный эркер П-образной формы. Система надстройки здания включает существующее здание 1, продолжением поперечных стен 2 которого служат стены пристроек - железобетонных сборных эркеров 3,4, жесткие железобетонные спаренные элементы 5 и 6, размещенные в зоне лесть ичных клетох по обе стороны здания соответственно, на которые оперты конструкции технического этажа 7 с несущими попереч ными балками 8, несущие продольные балки 9 и 10, расположенные под наружными и внутренними стенами соответственно надстраиваемой части здания, выполняющими 5 функцию фундаментов под этими стенами. По верху несущих поперечных балок 8 и несущих балоч 9 и 10 выполнена монолитная железобетонная плита перекрытия 11 технического этажа под настраиваемой час10 тью 12. При использовании сборного железобетонного элемента для пристраиваемого эркера, например - П-образной формы 13 /см. фиг.5/, устраиваются вертикальные поперечные 14 и продольные 15 стены с края15 ми 16 для окон и горизонтальн ыми элементами перекрытия 17. Реконструкция существующего здания осуществляется следующим образом. К существующему зданию 1 с попереч20 ными стенами 2 пристраиваются сборные железобетонные эркеры П-образной формы или Т-образной формы 4 и жесткие железобетонные спаренные элементы 5 и 6 в зоне лестничных клеток по обе стороны здания. 25 По верху железобетонных эркеров Побразной формы 3 или Т-образной формы 4 выполняются поперечные балки 8, продольные балки 9 и 10, расположенные под наружными и внутренними стенами 30 соответственно, которые совместно с монолитной железобетонной плитой П, устроенной на этих балках, служат перекрытием технического этажа 7. Железобетонные эркеры П-образной 3 или Т-образной 4 формы 35 и спаренные железобетонные элементы 5 и 6 повышенной жесткости совместно с несущими поперечными 8 и несущими продольными 9 и 10 балками и плитой перекрытия 11 технического этажа 7 образуют про40 странственную несущую конструкцию повышенной жесткости во всех направлениях. При использовании жестких железобетонных спаренных элементов 5 и б в зоне лестничных клеток отношение h/b состав45 ляет 27 4 50 где h = 27 м - высота надстраиваемого здания, b - (3,5-4) м - ширина железобетонных спаренных элементов. Эта величина обеспечивает требование 55 к прочности и устойчивости здания/см. Бетонные и железобетонные конструкции, СНиП 2.03.01-84 /и позволяет увеличить этажность с 10/ при 5 надстраиваемых этажах/ до 15-20 этажей. 9869 Поперечные балки 8 технического этажа б располагаются по осям несущих стен надстраиваемой части 12 существующего здания 1, чтб позволяет выполнять планировку верхних этажей независимо от его конструкции. Несущие поперечные 8 и продольные 9 и 10 балки технического этажа 7 являются фундаментом для продольных и поперечных стен надстраиваемой части 12 /здания 1/. 10 Это позволяет выполнить в надстраиваемой части 12 /здания 1/ независимую от существующего здания планировку, соответствующую архитектурно-строительным требованиям к комфорту жилья. Выполне- 15 1 1/ VА И Фиг. 1 Фиг 2 ние одного перекрытия в зоне технического этажа 7 снижает металлоемкость и трудоемкость по сравнению с прототипом, где несущие элементы выполняются в каждом надстраиваемом этаже. Высокая этажность надстраиваемой части здания уменьшает материалоемкость и трудоемкость пропорционально количеству этажей. Применение предлагаемого изобретения дает технико-экономический эффект, заключающийся в увеличении коэффициента площади застройки за счет повышения этажности и комфортности в надстраиваемой части при снижении материалоемкости и трудоемкости. 9869 A-A 6-6 12 л / / f / ... 1 1 Фиг. 3 Фиг 4 Фиг 5 Упорядник Замовлення 4555 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
