Механізм для визначення опору продавлювання картону

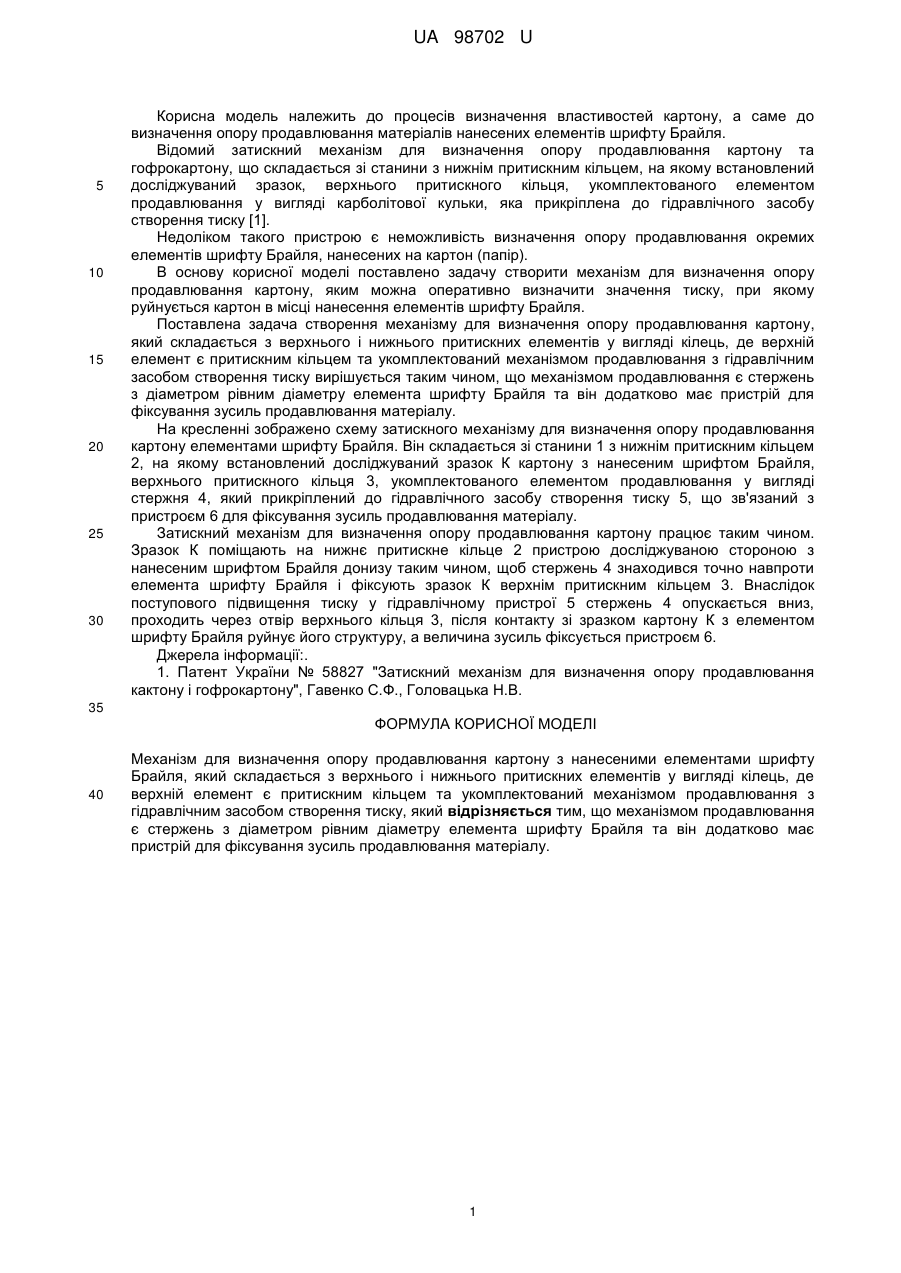

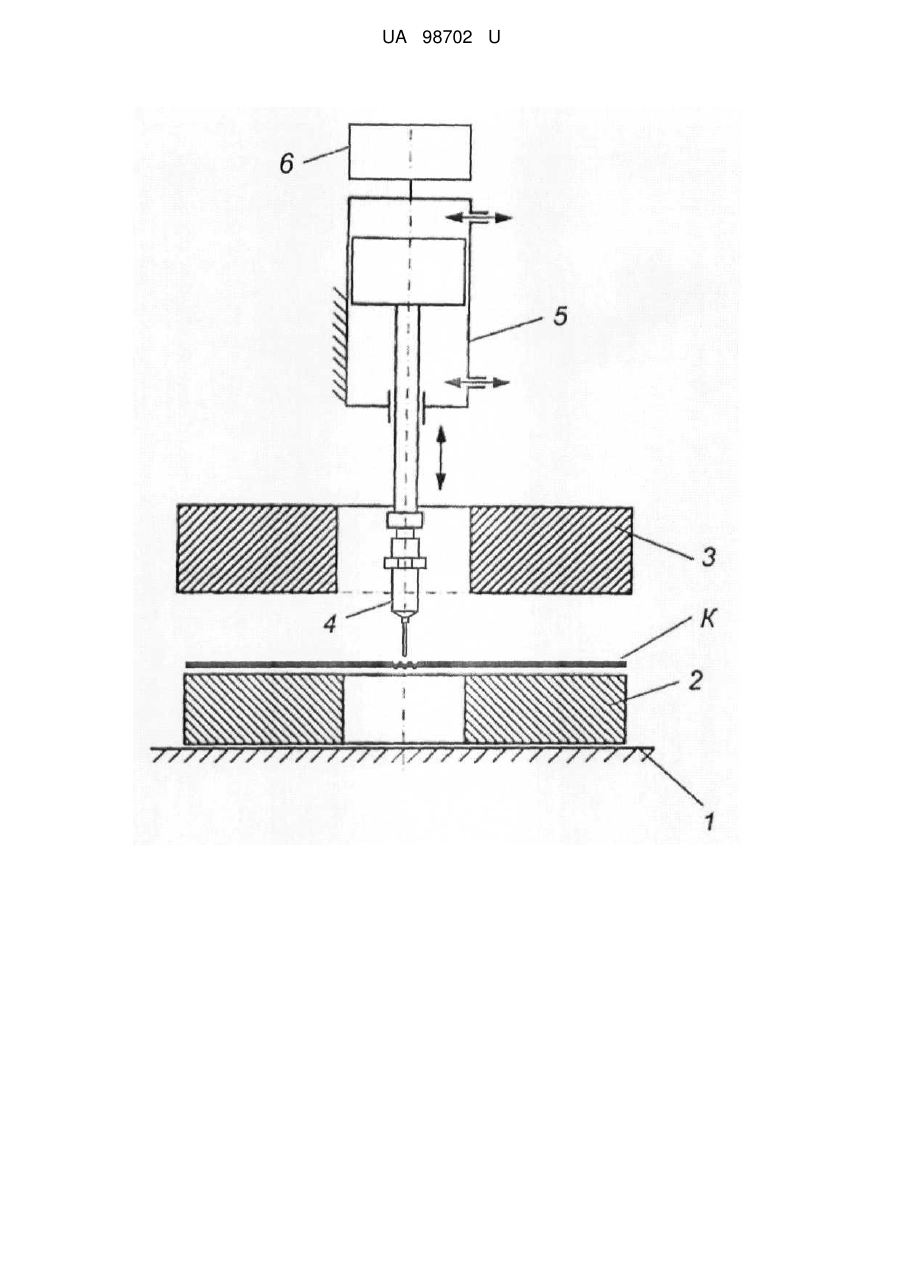

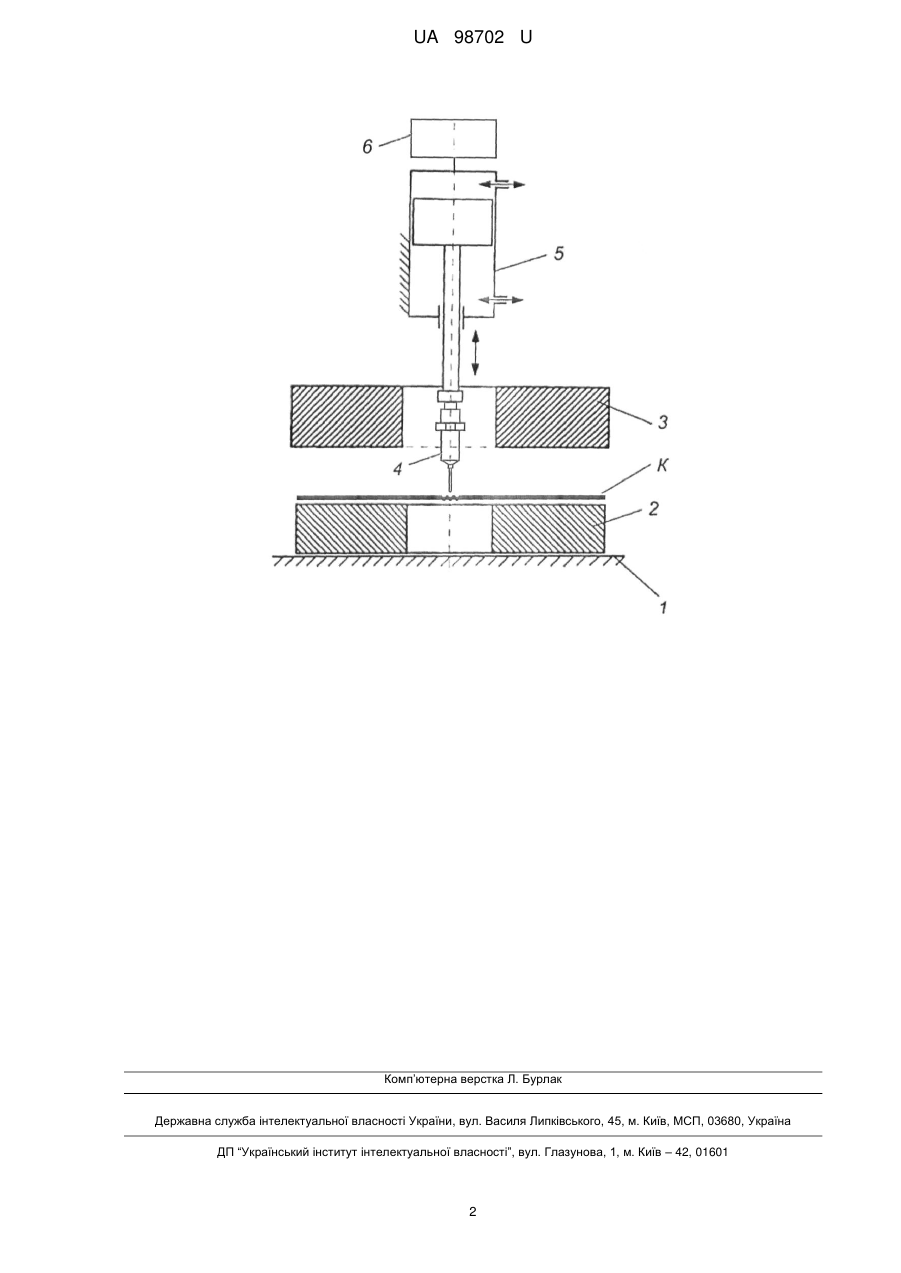

Реферат: Механізм для визначення опору продавлювання картону з нанесеними елементами шрифту Брайля складається з верхнього і нижнього притискних елементів у вигляді кілець, де верхній елемент є притискним кільцем та укомплектований механізмом продавлювання з гідравлічним засобом створення тиску. Механізмом продавлювання є стержень з діаметром рівним діаметру елемента шрифту Брайля та він додатково має пристрій для фіксування зусиль продавлювання матеріалу. UA 98702 U (54) МЕХАНІЗМ ДЛЯ ВИЗНАЧЕННЯ ОПОРУ ПРОДАВЛЮВАННЯ КАРТОНУ UA 98702 U UA 98702 U 5 10 15 20 25 30 Корисна модель належить до процесів визначення властивостей картону, а саме до визначення опору продавлювання матеріалів нанесених елементів шрифту Брайля. Відомий затискний механізм для визначення опору продавлювання картону та гофрокартону, що складається зі станини з нижнім притискним кільцем, на якому встановлений досліджуваний зразок, верхнього притискного кільця, укомплектованого елементом продавлювання у вигляді карболітової кульки, яка прикріплена до гідравлічного засобу створення тиску [1]. Недоліком такого пристрою є неможливість визначення опору продавлювання окремих елементів шрифту Брайля, нанесених на картон (папір). В основу корисної моделі поставлено задачу створити механізм для визначення опору продавлювання картону, яким можна оперативно визначити значення тиску, при якому руйнується картон в місці нанесення елементів шрифту Брайля. Поставлена задача створення механізму для визначення опору продавлювання картону, який складається з верхнього і нижнього притискних елементів у вигляді кілець, де верхній елемент є притискним кільцем та укомплектований механізмом продавлювання з гідравлічним засобом створення тиску вирішується таким чином, що механізмом продавлювання є стержень з діаметром рівним діаметру елемента шрифту Брайля та він додатково має пристрій для фіксування зусиль продавлювання матеріалу. На кресленні зображено схему затискного механізму для визначення опору продавлювання картону елементами шрифту Брайля. Він складається зі станини 1 з нижнім притискним кільцем 2, на якому встановлений досліджуваний зразок К картону з нанесеним шрифтом Брайля, верхнього притискного кільця 3, укомплектованого елементом продавлювання у вигляді стержня 4, який прикріплений до гідравлічного засобу створення тиску 5, що зв'язаний з пристроєм 6 для фіксування зусиль продавлювання матеріалу. Затискний механізм для визначення опору продавлювання картону працює таким чином. Зразок К поміщають на нижнє притискне кільце 2 пристрою досліджуваною стороною з нанесеним шрифтом Брайля донизу таким чином, щоб стержень 4 знаходився точно навпроти елемента шрифту Брайля і фіксують зразок К верхнім притискним кільцем 3. Внаслідок поступового підвищення тиску у гідравлічному пристрої 5 стержень 4 опускається вниз, проходить через отвір верхнього кільця 3, після контакту зі зразком картону К з елементом шрифту Брайля руйнує його структуру, а величина зусиль фіксується пристроєм 6. Джерела інформації:. 1. Патент України № 58827 "Затискний механізм для визначення опору продавлювання кактону і гофрокартону", Гавенко С.Ф., Головацька Н.В. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Механізм для визначення опору продавлювання картону з нанесеними елементами шрифту Брайля, який складається з верхнього і нижнього притискних елементів у вигляді кілець, де верхній елемент є притискним кільцем та укомплектований механізмом продавлювання з гідравлічним засобом створення тиску, який відрізняється тим, що механізмом продавлювання є стержень з діаметром рівним діаметру елемента шрифту Брайля та він додатково має пристрій для фіксування зусиль продавлювання матеріалу. 1 UA 98702 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
