Ланцюгова муфта

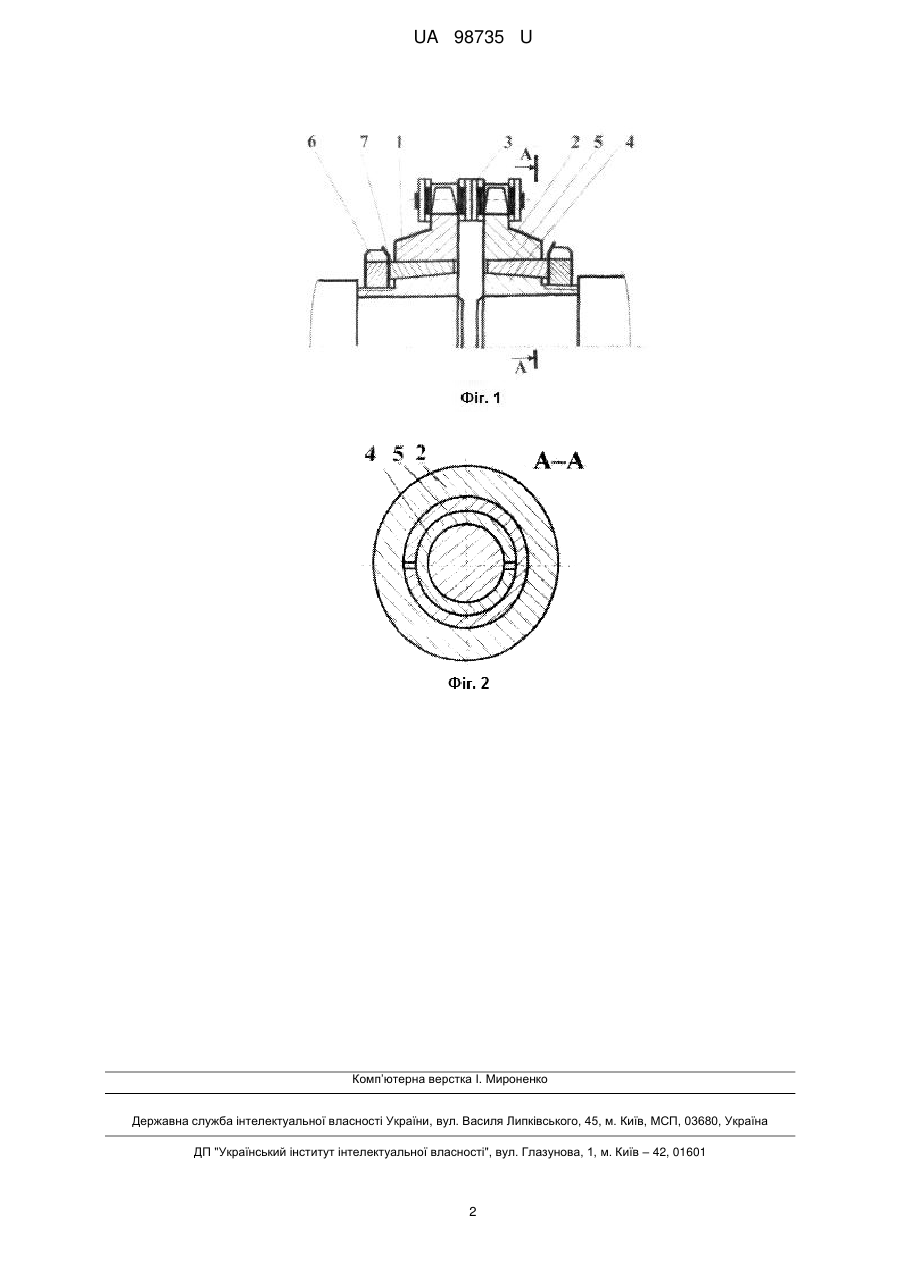

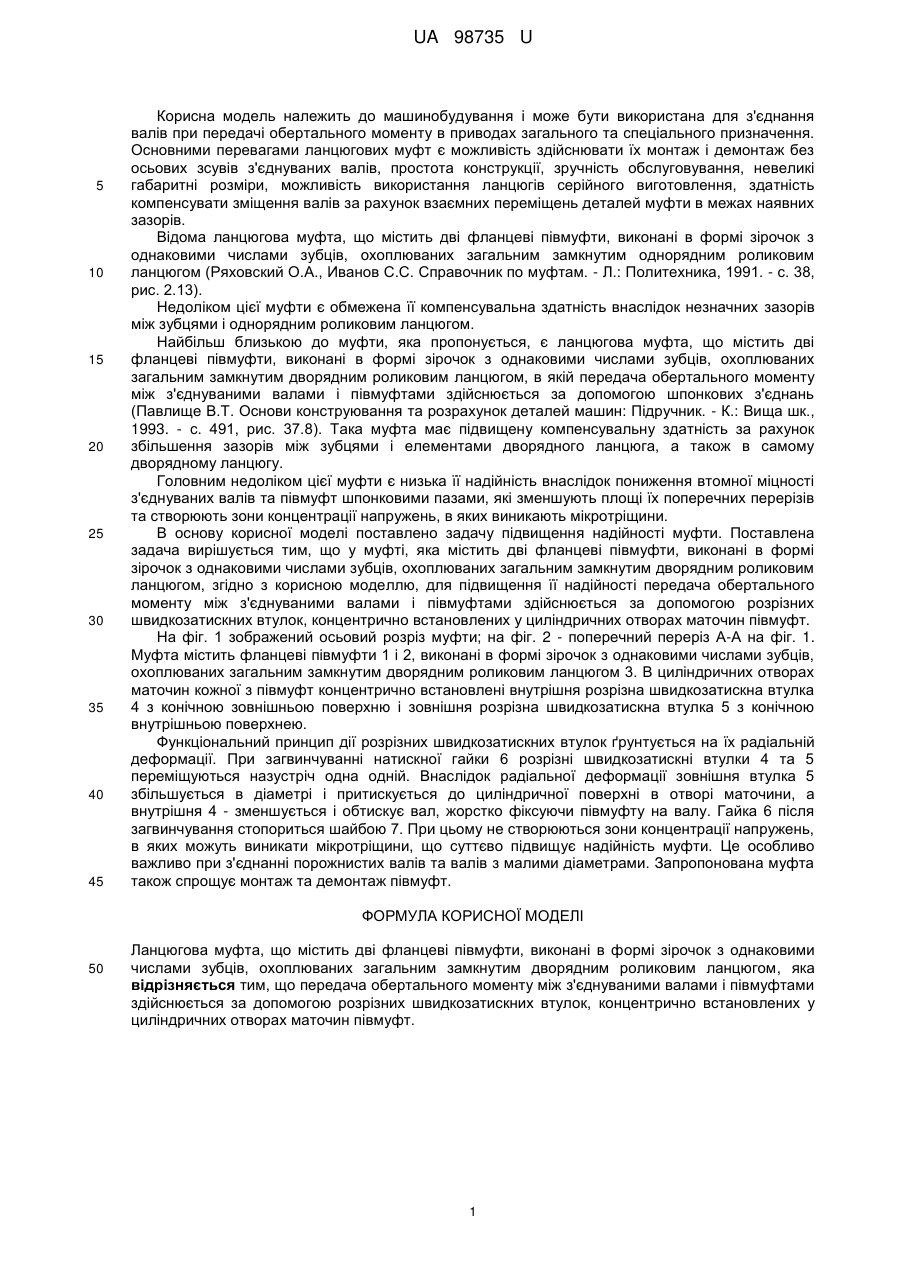

Реферат: UA 98735 U UA 98735 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і може бути використана для з'єднання валів при передачі обертального моменту в приводах загального та спеціального призначення. Основними перевагами ланцюгових муфт є можливість здійснювати їх монтаж і демонтаж без осьових зсувів з'єднуваних валів, простота конструкції, зручність обслуговування, невеликі габаритні розміри, можливість використання ланцюгів серійного виготовлення, здатність компенсувати зміщення валів за рахунок взаємних переміщень деталей муфти в межах наявних зазорів. Відома ланцюгова муфта, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим однорядним роликовим ланцюгом (Ряховский О.А., Иванов С.С. Справочник по муфтам. - Л.: Политехника, 1991. - с. 38, рис. 2.13). Недоліком цієї муфти є обмежена її компенсувальна здатність внаслідок незначних зазорів між зубцями і однорядним роликовим ланцюгом. Найбільш близькою до муфти, яка пропонується, є ланцюгова муфта, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим дворядним роликовим ланцюгом, в якій передача обертального моменту між з'єднуваними валами і півмуфтами здійснюється за допомогою шпонкових з'єднань (Павлище В.Т. Основи конструювання та розрахунок деталей машин: Підручник. - К.: Вища шк., 1993. - с. 491, рис. 37.8). Така муфта має підвищену компенсувальну здатність за рахунок збільшення зазорів між зубцями і елементами дворядного ланцюга, а також в самому дворядному ланцюгу. Головним недоліком цієї муфти є низька її надійність внаслідок пониження втомної міцності з'єднуваних валів та півмуфт шпонковими пазами, які зменшують площі їх поперечних перерізів та створюють зони концентрації напружень, в яких виникають мікротріщини. В основу корисної моделі поставлено задачу підвищення надійності муфти. Поставлена задача вирішується тим, що у муфті, яка містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим дворядним роликовим ланцюгом, згідно з корисною моделлю, для підвищення її надійності передача обертального моменту між з'єднуваними валами і півмуфтами здійснюється за допомогою розрізних швидкозатискних втулок, концентрично встановлених у циліндричних отворах маточин півмуфт. На фіг. 1 зображений осьовий розріз муфти; на фіг. 2 - поперечний переріз А-А на фіг. 1. Муфта містить фланцеві півмуфти 1 і 2, виконані в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим дворядним роликовим ланцюгом 3. В циліндричних отворах маточин кожної з півмуфт концентрично встановлені внутрішня розрізна швидкозатискна втулка 4 з конічною зовнішньою поверхню і зовнішня розрізна швидкозатискна втулка 5 з конічною внутрішньою поверхнею. Функціональний принцип дії розрізних швидкозатискних втулок ґрунтується на їх радіальній деформації. При загвинчуванні натискної гайки 6 розрізні швидкозатискні втулки 4 та 5 переміщуються назустріч одна одній. Внаслідок радіальної деформації зовнішня втулка 5 збільшується в діаметрі і притискується до циліндричної поверхні в отворі маточини, а внутрішня 4 - зменшується і обтискує вал, жорстко фіксуючи півмуфту на валу. Гайка 6 після загвинчування стопориться шайбою 7. При цьому не створюються зони концентрації напружень, в яких можуть виникати мікротріщини, що суттєво підвищує надійність муфти. Це особливо важливо при з'єднанні порожнистих валів та валів з малими діаметрами. Запропонована муфта також спрощує монтаж та демонтаж півмуфт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ланцюгова муфта, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, охоплюваних загальним замкнутим дворядним роликовим ланцюгом, яка відрізняється тим, що передача обертального моменту між з'єднуваними валами і півмуфтами здійснюється за допомогою розрізних швидкозатискних втулок, концентрично встановлених у циліндричних отворах маточин півмуфт. 1 UA 98735 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
