Номер патенту: 27314
Опубліковано: 25.10.2007
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
Формула / Реферат
Муфта, що містить дві півмуфти з фланцями та засіб для з'єднання півмуфт, яка відрізняється тим, що засіб для з'єднання півмуфт виконаний у вигляді різьбового з'єднання, при цьому одна із півмуфт містить зовнішню різьбу, виконану на циліндричній поверхні фланця, друга півмуфта містить внутрішню різьбу, розташовану у тілі фланця, а діаметри зовнішньої та внутрішньої різьб виконані однаковими.
Текст

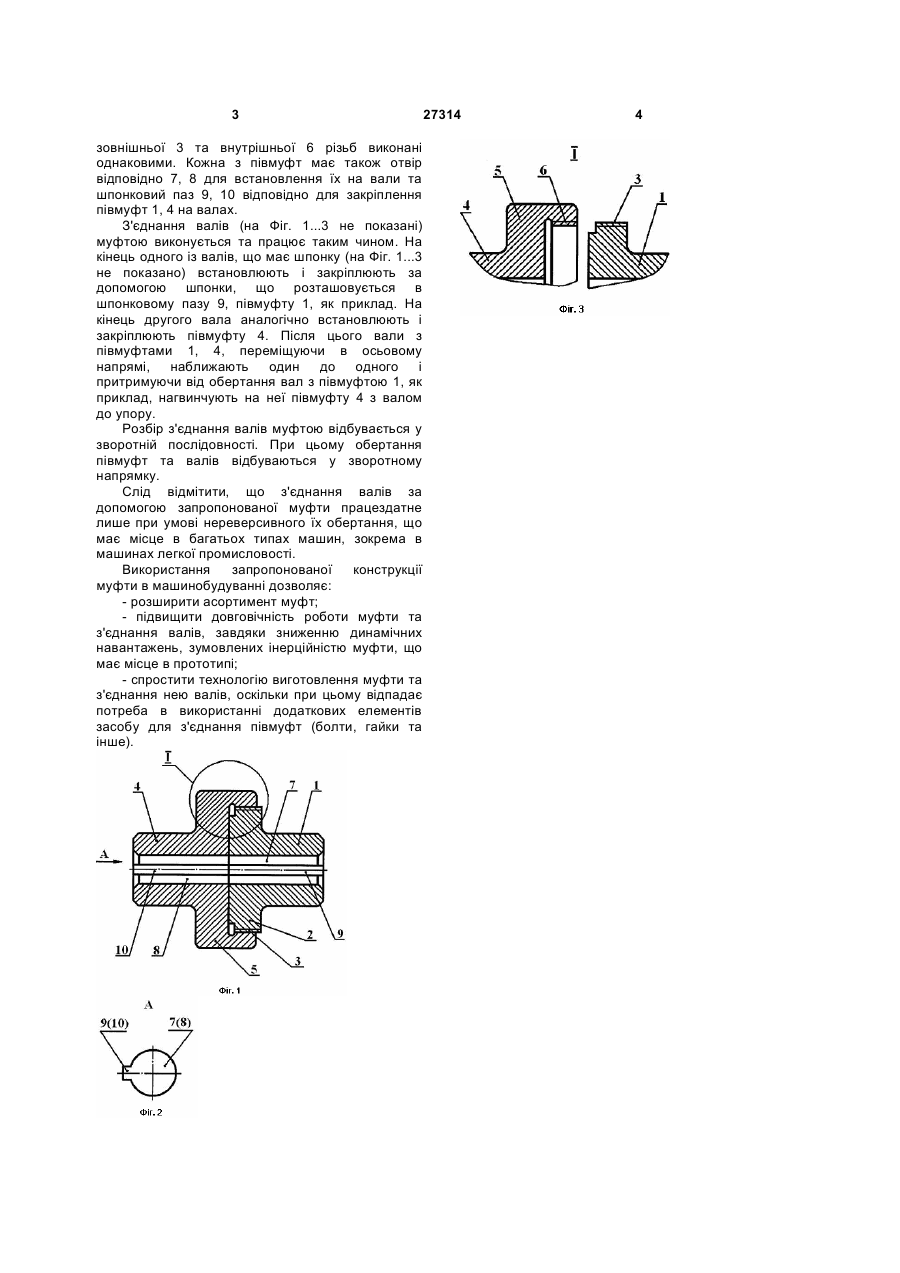

Муфта, що містить дві півмуфти з фланцями та засіб для з'єднання півмуфт, яка відрізняється тим, що засіб для з'єднання півмуфт виконаний у вигляді різьбового з'єднання, при цьому одна із півмуфт містить зовнішню різьбу, виконану на циліндричній поверхні фланця, друга півмуфта містить внутрішню різьбу, розташовану у тілі фланця, а діаметри зовнішньої та внутрішньої різьб виконані однаковими. (19) (21) u200706759 (22) 15.06.2007 (24) 25.10.2007 (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA (56) 3 зовнішньої 3 та внутрішньої 6 різьб виконані однаковими. Кожна з півмуфт має також отвір відповідно 7, 8 для встановлення їх на вали та шпонковий паз 9, 10 відповідно для закріплення півмуфт 1, 4 на валах. З'єднання валів (на Фіг. 1...3 не показані) муфтою виконується та працює таким чином. На кінець одного із валів, що має шпонку (на Фіг. 1...3 не показано) встановлюють і закріплюють за допомогою шпонки, що розташовується в шпонковому пазу 9, півмуфту 1, як приклад. На кінець другого вала аналогічно встановлюють і закріплюють півмуфту 4. Після цього вали з півмуфтами 1, 4, переміщуючи в осьовому напрямі, наближають один до одного і притримуючи від обертання вал з півмуфтою 1, як приклад, нагвинчують на неї півмуфту 4 з валом до упору. Розбір з'єднання валів муфтою відбувається у зворотній послідовності. При цьому обертання півмуфт та валів відбуваються у зворотному напрямку. Слід відмітити, що з'єднання валів за допомогою запропонованої муфти працездатне лише при умові нереверсивного їх обертання, що має місце в багатьох типах машин, зокрема в машинах легкої промисловості. Використання запропонованої конструкції муфти в машинобудуванні дозволяє: - розширити асортимент муфт; - підвищити довговічність роботи муфти та з'єднання валів, завдяки зниженню динамічних навантажень, зумовлених інерційністю муфти, що має місце в прототипі; - спростити технологію виготовлення муфти та з'єднання нею валів, оскільки при цьому відпадає потреба в використанні додаткових елементів засобу для з'єднання півмуфт (болти, гайки та інше). 27314 4
ДивитисяДодаткова інформація
Назва патенту англійськоюClutch
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюМуфта
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 21/00
Мітки: муфта
Код посилання
