Номер патенту: 29205
Опубліковано: 10.01.2008
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Федоров Юрій Дмитрович
Формула / Реферат
1. Муфта, що містить дві півмуфти та засіб для з'єднання півмуфт, яка відрізняється тим, що півмуфти мають на кінцях різьбу, а засіб для з'єднання півмуфт містить дві гайки, кожна з яких нагвинчена на відповідні різьби.
2. Муфта за п. 1, яка відрізняється тим, що різьби півмуфт виконані конічними.
Текст

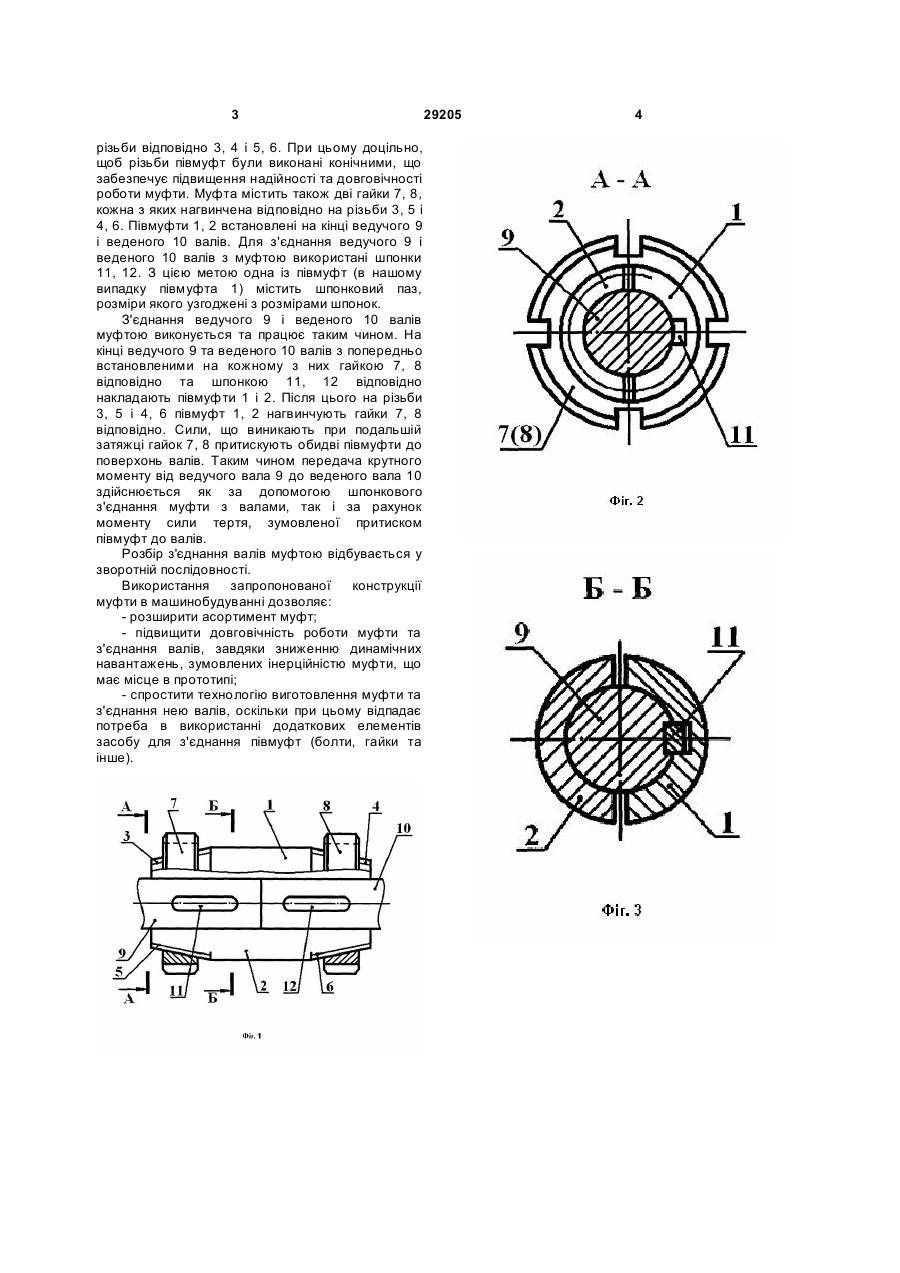

1. Муфта, що містить дві півмуфти та засіб для з'єднання півмуфт, яка відрізняється тим, що півмуфти мають на кінцях різьбу, а засіб для з'єднання півмуфт містить дві гайки, кожна з яких нагвинчена на відповідні різьби. 2. Муфта за п. 1, яка відрізняється тим, що різьби півмуфт виконані конічними. (19) (21) u200708681 (22) 27.07.2007 (24) 10.01.2008 (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA, ФЕДОРОВ ЮРІЙ ДМИТРОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 різьби відповідно 3, 4 і 5, 6. При цьому доцільно, щоб різьби півмуфт були виконані конічними, що забезпечує підвищення надійності та довговічності роботи муфти. Муфта містить також дві гайки 7, 8, кожна з яких нагвинчена відповідно на різьби 3, 5 і 4, 6. Півмуфти 1, 2 встановлені на кінці ведучого 9 і веденого 10 валів. Для з'єднання ведучого 9 і веденого 10 валів з муфтою використані шпонки 11, 12. З цією метою одна із півмуфт (в нашому випадку півмуфта 1) містить шпонковий паз, розміри якого узгоджені з розмірами шпонок. З'єднання ведучого 9 і веденого 10 валів муфтою виконується та працює таким чином. На кінці ведучого 9 та веденого 10 валів з попередньо встановленими на кожному з них гайкою 7, 8 відповідно та шпонкою 11, 12 відповідно накладають півмуфти 1 і 2. Після цього на різьби 3, 5 і 4, 6 півмуфт 1, 2 нагвинчують гайки 7, 8 відповідно. Сили, що виникають при подальшій затяжці гайок 7, 8 притискують обидві півмуфти до поверхонь валів. Таким чином передача крутного моменту від ведучого вала 9 до веденого вала 10 здійснюється як за допомогою шпонкового з'єднання муфти з валами, так і за рахунок моменту сили тертя, зумовленої притиском півмуфт до валів. Розбір з'єднання валів муфтою відбувається у зворотній послідовності. Використання запропонованої конструкції муфти в машинобудуванні дозволяє: - розширити асортимент муфт; - підвищити довговічність роботи муфти та з'єднання валів, завдяки зниженню динамічних навантажень, зумовлених інерційністю муфти, що має місце в прототипі; - спростити технологію виготовлення муфти та з'єднання нею валів, оскільки при цьому відпадає потреба в використанні додаткових елементів засобу для з'єднання півмуфт (болти, гайки та інше). 29205 4
ДивитисяДодаткова інформація
Назва патенту англійськоюClutch
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Fedorov Yurii Dmytrovych
Назва патенту російськоюМуфта
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Федоров Юрий Дмитриевич
МПК / Мітки
МПК: F16B 21/00
Мітки: муфта
Код посилання
<a href="https://ua.patents.su/2-29205-mufta.html" target="_blank" rel="follow" title="База патентів України">Муфта</a>
Обгінна муфта
Номер патенту: 56483
Опубліковано: 15.05.2003
Автори: Кравець Ігор Євгенович, Малащенко Володимир Олександрович, Куновський Геннадій Петрович, Сороківський Олег Ігорович
МПК: F16D 41/00
Формула / Реферат:
Обгінна муфта, що складається із двох півмуфт, кожна з яких виконана з пазами, пази ведучої півмуфти розташовані дзеркально відносно веденої і виконані на взаємообернених поверхнях півмуфт, в цих пазах встановлено кульки, яка відрізняється тим, що муфту обладнано кільцем з пружиною, які розташовані між півмуфтами, зовнішню поверхню ведучої півмуфти виконано бочкоподібною, пази півмуфт виконано прямими, причому пази веденої півмуфти виконані з...
Автоматична муфта зчеплення
Номер патенту: 28305
Опубліковано: 10.12.2007
Автор: Гончаренко Юрій Михайлович
МПК: F16D 43/00
Мітки: автоматична, зчеплення, муфта
Формула / Реферат:
Автоматична муфта зчеплення для з'єднання і роз'єднання ведучого і веденого валів, що містить планетарну передачу, до складу якої входить змонтована на ведучому валу ведуча шестірня, яка через сателіти, що розташовані на водилі, з'єднана з веденою шестірнею з внутрішніми зубцями, яка відрізняється тим, що до водила жорстко приєднано гальмівний диск і є гальмо з електричним приводом.
Муфта
Номер патенту: 27314
Опубліковано: 25.10.2007
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
МПК: F16B 21/00
Мітки: муфта
Формула / Реферат:
Муфта, що містить дві півмуфти з фланцями та засіб для з'єднання півмуфт, яка відрізняється тим, що засіб для з'єднання півмуфт виконаний у вигляді різьбового з'єднання, при цьому одна із півмуфт містить зовнішню різьбу, виконану на циліндричній поверхні фланця, друга півмуфта містить внутрішню різьбу, розташовану у тілі фланця, а діаметри зовнішньої та внутрішньої різьб виконані однаковими.
Обгінна муфта
Номер патенту: 53354
Опубліковано: 15.01.2003
Автори: Малащенко Володимир Олександрович, Сороківський Олег Ігорович, Куновський Геннадій Петрович, Кравець Ігор Євгенович
МПК: F16D 41/00
Формула / Реферат:
Обгінна муфта, що складається із двох півмуфт, кожна з яких виконана з пазами, пази ведучої півмуфти розташовані дзеркально відносно веденої і виконані на взаємно обернених циліндричних поверхнях півмуфт, в цих пазах встановлено кульки, яка відрізняється тим, що муфту обладнано кільцем з пружиною, які розташовані між півмуфтами, пази півмуфт виконано прямими, причому пази веденої півмуфти починаються з її торця.
Муфта
Номер патенту: 27315
Опубліковано: 25.10.2007
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Коньков Георгій Ігорович
МПК: F16B 21/00
Мітки: муфта
Формула / Реферат:
1. Муфта, що містить корпус з торцями та внутрішньою поверхнею, яка відрізняється тим, що внутрішня поверхня виконана циліндричною з різьбою.2. Муфта за п. 1, яка відрізняється тим, що її розміри вибираються із умов:L = (2,5...2,8)d; D = (1,2...1,5)d, де L - довжина корпусу;d - зовнішній діаметр різьби внутрішньої поверхні;D - зовнішній діаметр корпусу.3. Муфта за п. 1, яка відрізняється тим,...
