Стенд для обробки головок блоків циліндрів

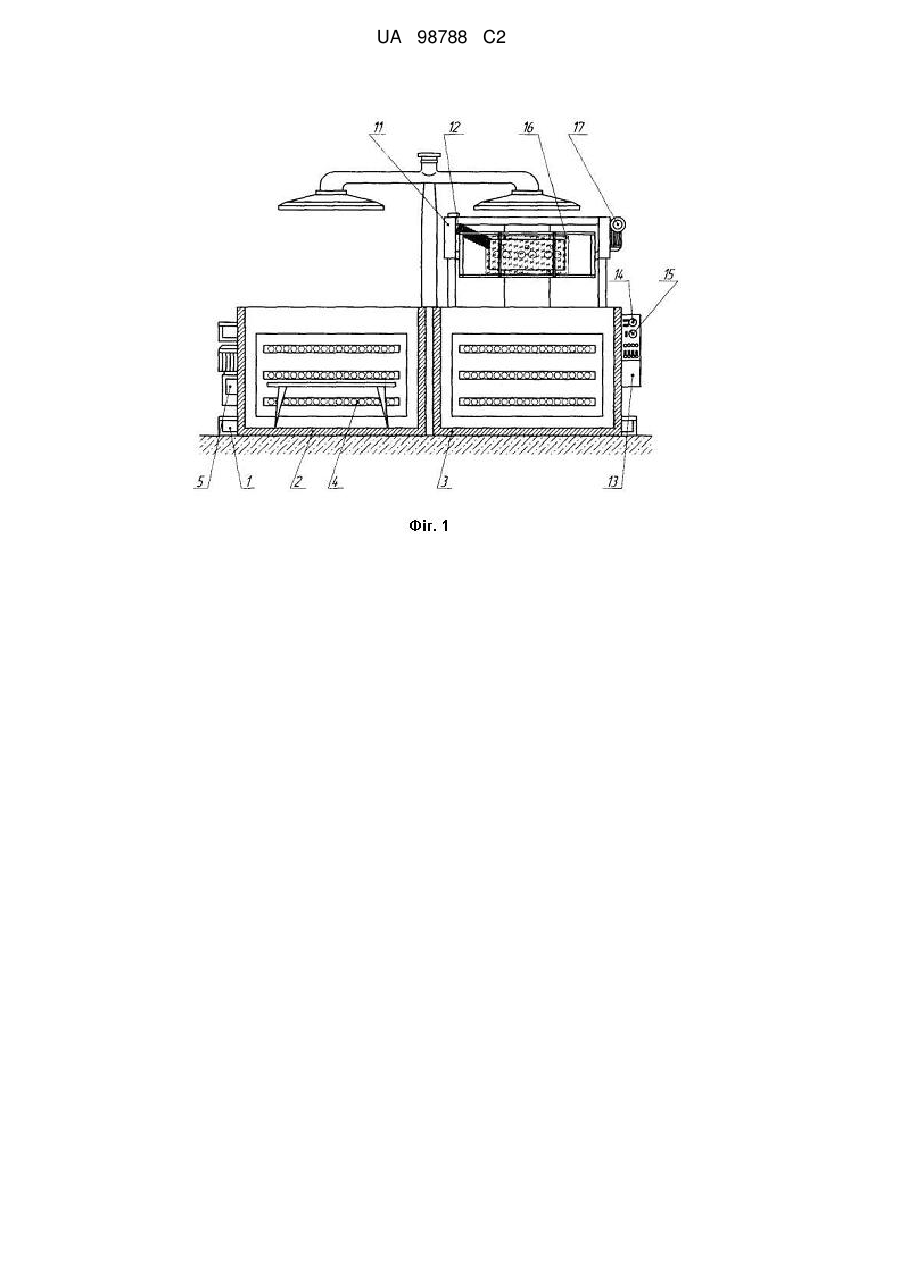

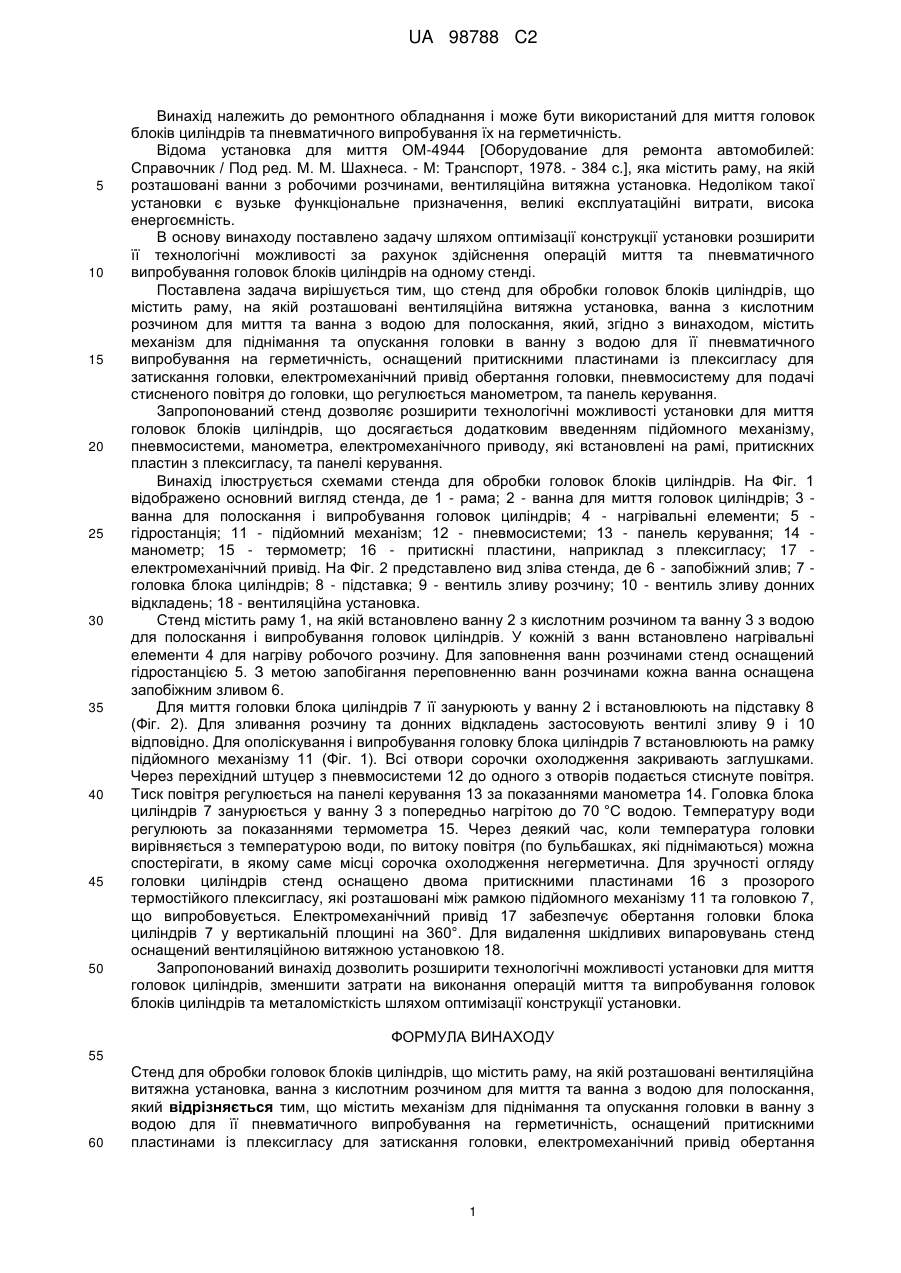

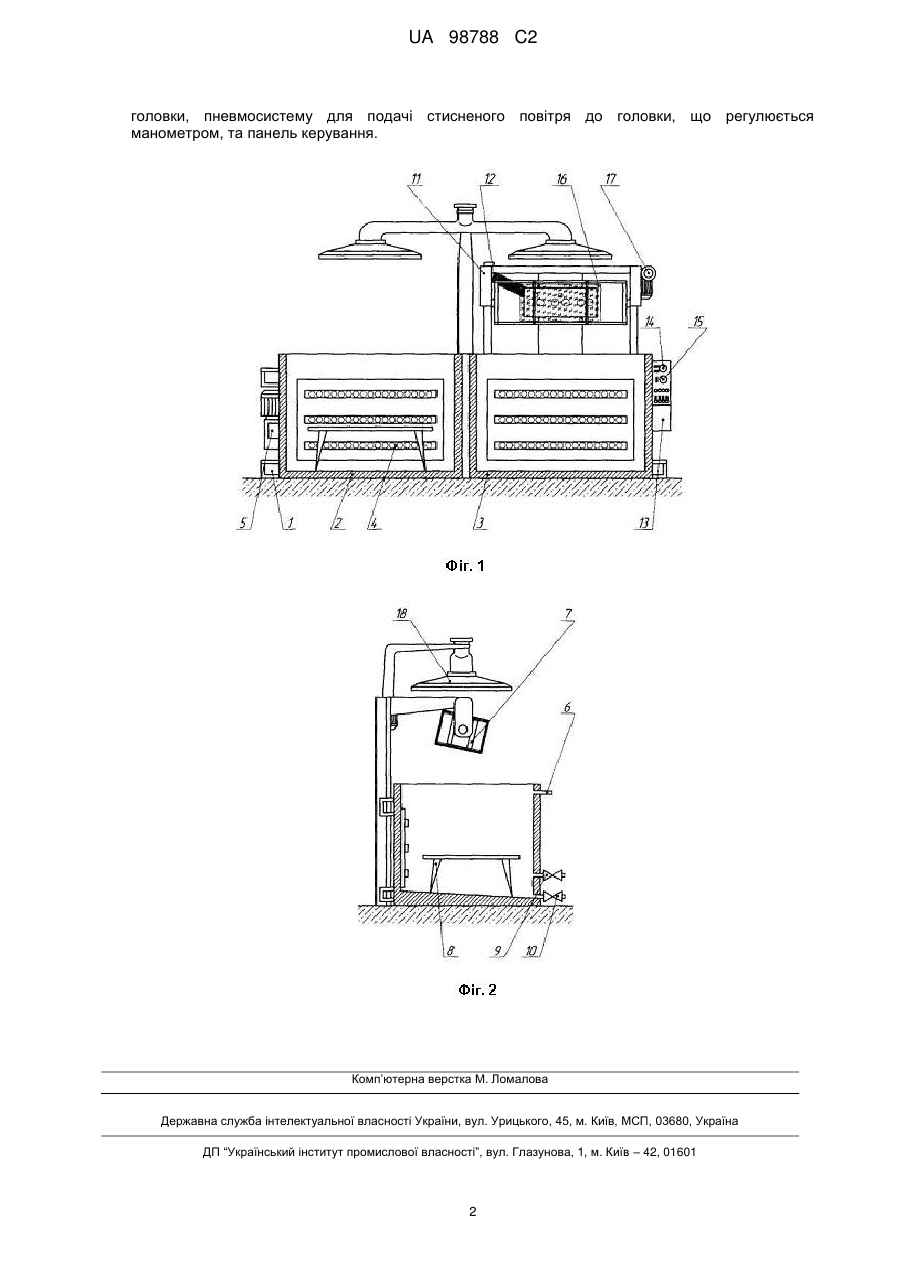

Реферат: Винахід належить до ремонтного обладнання і може бути використаний для промивання сорочок охолодження головок блоків циліндрів та пневматичного випробування їх на герметичність. Стенд для обробки головок блоків циліндрів, що містить раму, на якій розташовані вентиляційна витяжна установка, ванна з кислотним розчином для миття та ванна з водою для полоскання, який, згідно з винаходом, містить механізм для піднімання та опускання головки в ванну з водою для її пневматичного випробування на герметичність, оснащений притискними пластинами із плексигласу для затискання головки, електромеханічний привід обертання головки, пневмосистему для подачі стисненого повітря до головки, що регулюється манометром, та панель керування. Запропонований стенд дозволяє розширити технологічні можливості установки для миття головок циліндрів, зменшити затрати на виконання операцій миття та випробування головок блоків циліндрів та металомісткість шляхом оптимізації конструкції установки, збільшити продуктивність праці. UA 98788 C2 (12) UA 98788 C2 UA 98788 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до ремонтного обладнання і може бути використаний для миття головок блоків циліндрів та пневматичного випробування їх на герметичність. Відома установка для миття ОМ-4944 [Оборудование для ремонта автомобилей: Справочник / Под ред. М. М. Шахнеса. - М: Транспорт, 1978. - 384 с.], яка містить раму, на якій розташовані ванни з робочими розчинами, вентиляційна витяжна установка. Недоліком такої установки є вузьке функціональне призначення, великі експлуатаційні витрати, висока енергоємність. В основу винаходу поставлено задачу шляхом оптимізації конструкції установки розширити її технологічні можливості за рахунок здійснення операцій миття та пневматичного випробування головок блоків циліндрів на одному стенді. Поставлена задача вирішується тим, що стенд для обробки головок блоків циліндрів, що містить раму, на якій розташовані вентиляційна витяжна установка, ванна з кислотним розчином для миття та ванна з водою для полоскання, який, згідно з винаходом, містить механізм для піднімання та опускання головки в ванну з водою для її пневматичного випробування на герметичність, оснащений притискними пластинами із плексигласу для затискання головки, електромеханічний привід обертання головки, пневмосистему для подачі стисненого повітря до головки, що регулюється манометром, та панель керування. Запропонований стенд дозволяє розширити технологічні можливості установки для миття головок блоків циліндрів, що досягається додатковим введенням підйомного механізму, пневмосистеми, манометра, електромеханічного приводу, які встановлені на рамі, притискних пластин з плексигласу, та панелі керування. Винахід ілюструється схемами стенда для обробки головок блоків циліндрів. На Фіг. 1 відображено основний вигляд стенда, де 1 - рама; 2 - ванна для миття головок циліндрів; 3 ванна для полоскання і випробування головок циліндрів; 4 - нагрівальні елементи; 5 гідростанція; 11 - підйомний механізм; 12 - пневмосистеми; 13 - панель керування; 14 манометр; 15 - термометр; 16 - притискні пластини, наприклад з плексигласу; 17 електромеханічний привід. На Фіг. 2 представлено вид зліва стенда, де 6 - запобіжний злив; 7 головка блока циліндрів; 8 - підставка; 9 - вентиль зливу розчину; 10 - вентиль зливу донних відкладень; 18 - вентиляційна установка. Стенд містить раму 1, на якій встановлено ванну 2 з кислотним розчином та ванну 3 з водою для полоскання і випробування головок циліндрів. У кожній з ванн встановлено нагрівальні елементи 4 для нагріву робочого розчину. Для заповнення ванн розчинами стенд оснащений гідростанцією 5. З метою запобігання переповненню ванн розчинами кожна ванна оснащена запобіжним зливом 6. Для миття головки блока циліндрів 7 її занурюють у ванну 2 і встановлюють на підставку 8 (Фіг. 2). Для зливання розчину та донних відкладень застосовують вентилі зливу 9 і 10 відповідно. Для ополіскування і випробування головку блока циліндрів 7 встановлюють на рамку підйомного механізму 11 (Фіг. 1). Всі отвори сорочки охолодження закривають заглушками. Через перехідний штуцер з пневмосистеми 12 до одного з отворів подається стиснуте повітря. Тиск повітря регулюється на панелі керування 13 за показаннями манометра 14. Головка блока циліндрів 7 занурюється у ванну 3 з попередньо нагрітою до 70 °C водою. Температуру води регулюють за показаннями термометра 15. Через деякий час, коли температура головки вирівняється з температурою води, по витоку повітря (по бульбашках, які піднімаються) можна спостерігати, в якому саме місці сорочка охолодження негерметична. Для зручності огляду головки циліндрів стенд оснащено двома притискними пластинами 16 з прозорого термостійкого плексигласу, які розташовані між рамкою підйомного механізму 11 та головкою 7, що випробовується. Електромеханічний привід 17 забезпечує обертання головки блока циліндрів 7 у вертикальній площині на 360°. Для видалення шкідливих випаровувань стенд оснащений вентиляційною витяжною установкою 18. Запропонований винахід дозволить розширити технологічні можливості установки для миття головок циліндрів, зменшити затрати на виконання операцій миття та випробування головок блоків циліндрів та металомісткість шляхом оптимізації конструкції установки. ФОРМУЛА ВИНАХОДУ 55 60 Стенд для обробки головок блоків циліндрів, що містить раму, на якій розташовані вентиляційна витяжна установка, ванна з кислотним розчином для миття та ванна з водою для полоскання, який відрізняється тим, що містить механізм для піднімання та опускання головки в ванну з водою для її пневматичного випробування на герметичність, оснащений притискними пластинами із плексигласу для затискання головки, електромеханічний привід обертання 1 UA 98788 C2 головки, пневмосистему для подачі стисненого повітря до головки, що регулюється манометром, та панель керування. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
