Стенд для миття та пневматичного випробування головок блоків циліндрів
Номер патенту: 56308
Опубліковано: 10.01.2011
Автори: Стукалець Ігор Геннадійович, Кузьмінський Роман Данилович
Формула / Реферат
Стенд для миття та пневматичного випробування головок блоків циліндрів, що містить раму, на якій розташовані ванни з робочими розчинами, вентиляційну витяжну установку, який відрізняється тим, що містить одну ванну з кислотним розчином, одну ванну з водою для полоскання головок блоків циліндрів та додатково оснащений підйомним механізмом, пневмосистемою, манометром, електромеханічним приводом, притискними пластинами, наприклад, з плексигласу, та панеллю керування.
Текст

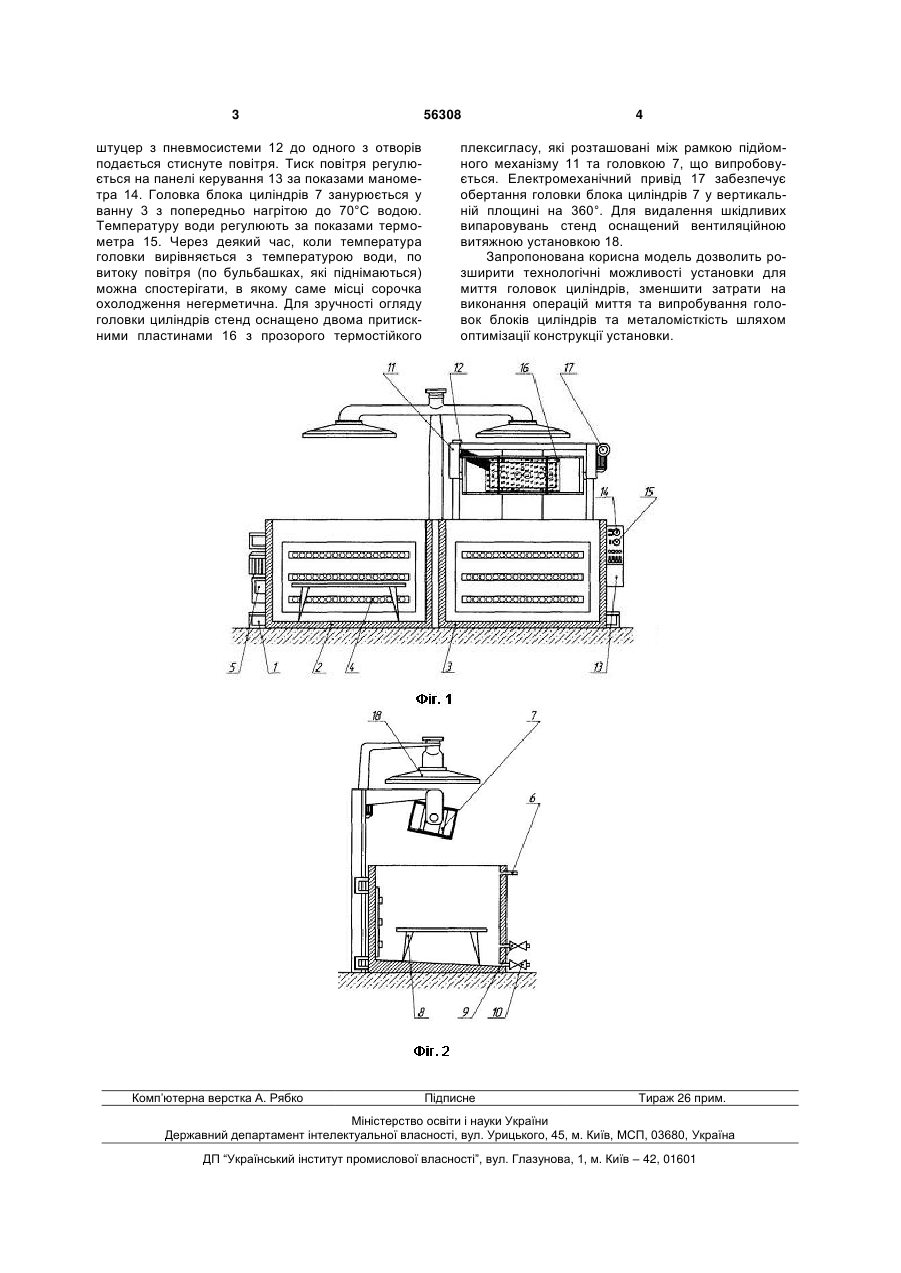

Стенд для миття та пневматичного випробування головок блоків циліндрів, що містить раму, 3 штуцер з пневмосистеми 12 до одного з отворів подається стиснуте повітря. Тиск повітря регулюється на панелі керування 13 за показами манометра 14. Головка блока циліндрів 7 занурюється у ванну 3 з попередньо нагрітою до 70°С водою. Температуру води регулюють за показами термометра 15. Через деякий час, коли температура головки вирівняється з температурою води, по витоку повітря (по бульбашках, які піднімаються) можна спостерігати, в якому саме місці сорочка охолодження негерметична. Для зручності огляду головки циліндрів стенд оснащено двома притискними пластинами 16 з прозорого термостійкого Комп’ютерна верстка А. Рябко 56308 4 плексигласу, які розташовані між рамкою підйомного механізму 11 та головкою 7, що випробовується. Електромеханічний привід 17 забезпечує обертання головки блока циліндрів 7 у вертикальній площині на 360°. Для видалення шкідливих випаровувань стенд оснащений вентиляційною витяжною установкою 18. Запропонована корисна модель дозволить розширити технологічні можливості установки для миття головок циліндрів, зменшити затрати на виконання операцій миття та випробування головок блоків циліндрів та металомісткість шляхом оптимізації конструкції установки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for washing and pneumatic testing of heads of cylinder blocks
Автори англійськоюKuzminskyi Roman Danylovych, Stukalets Ihor Hennadiiovych
Назва патенту російськоюСтенд для мытья и пневматического испытания головок блоков цилиндров
Автори російськоюКузьминский Роман Данилович, Стукалец Игорь Геннадиевич
МПК / Мітки
МПК: G01M 3/02
Мітки: головок, блоків, пневматичного, циліндрів, випробування, миття, стенд
