Сонячний колектор

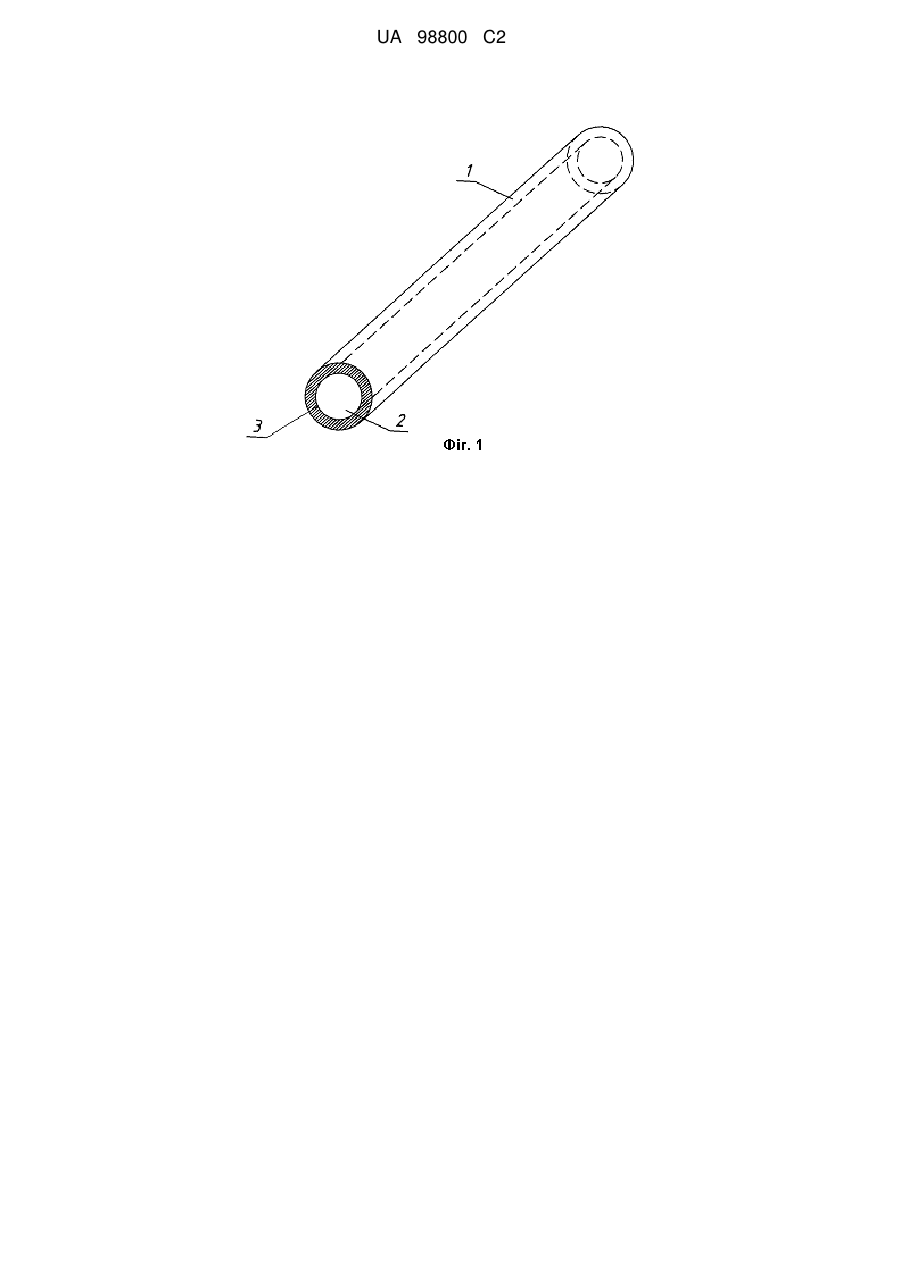

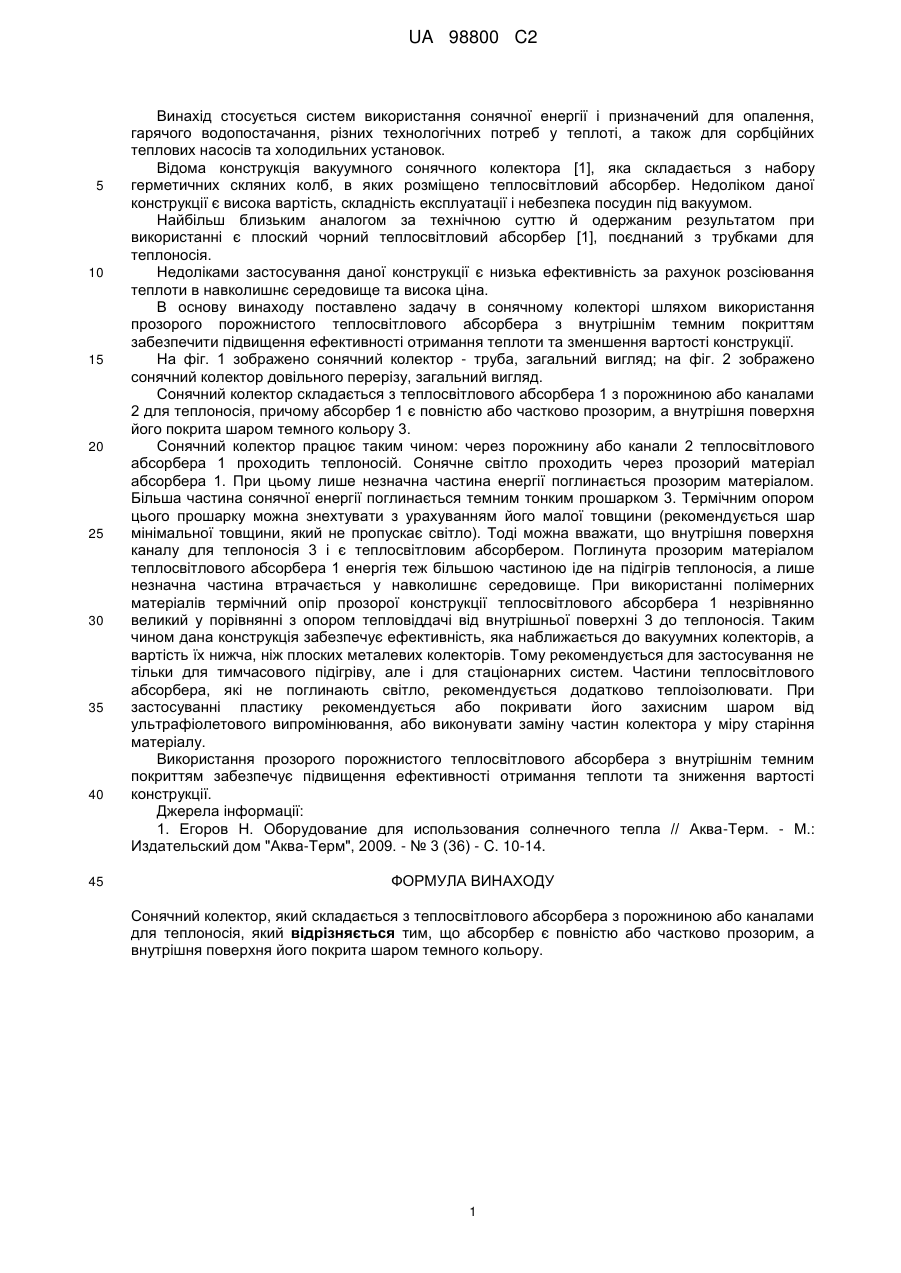

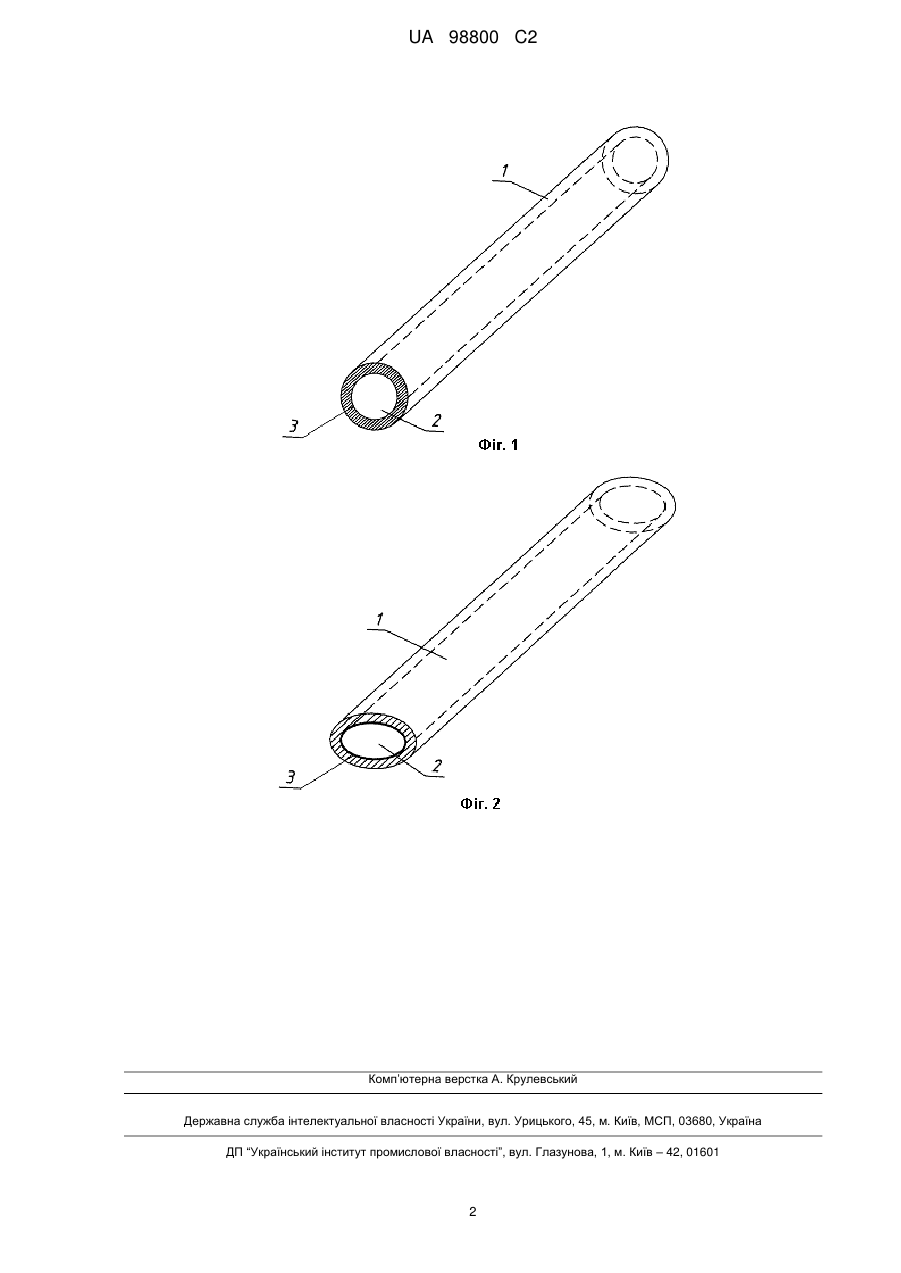

Реферат: Сонячний колектор складається з теплосвітлового абсорбера з порожниною або каналами для теплоносія. Абсорбер є повністю або частково прозорим. Внутрішня поверхня абсорбера покрита шаром темного кольору. Забезпечується підвищення ефективності отримання теплоти та зменшення вартості конструкції. UA 98800 C2 (12) UA 98800 C2 UA 98800 C2 5 10 15 20 25 30 35 40 45 Винахід стосується систем використання сонячної енергії і призначений для опалення, гарячого водопостачання, різних технологічних потреб у теплоті, а також для сорбційних теплових насосів та холодильних установок. Відома конструкція вакуумного сонячного колектора [1], яка складається з набору герметичних скляних колб, в яких розміщено теплосвітловий абсорбер. Недоліком даної конструкції є висока вартість, складність експлуатації і небезпека посудин під вакуумом. Найбільш близьким аналогом за технічною суттю й одержаним результатом при використанні є плоский чорний теплосвітловий абсорбер [1], поєднаний з трубками для теплоносія. Недоліками застосування даної конструкції є низька ефективність за рахунок розсіювання теплоти в навколишнє середовище та висока ціна. В основу винаходу поставлено задачу в сонячному колекторі шляхом використання прозорого порожнистого теплосвітлового абсорбера з внутрішнім темним покриттям забезпечити підвищення ефективності отримання теплоти та зменшення вартості конструкції. На фіг. 1 зображено сонячний колектор - труба, загальний вигляд; на фіг. 2 зображено сонячний колектор довільного перерізу, загальний вигляд. Сонячний колектор складається з теплосвітлового абсорбера 1 з порожниною або каналами 2 для теплоносія, причому абсорбер 1 є повністю або частково прозорим, а внутрішня поверхня його покрита шаром темного кольору 3. Сонячний колектор працює таким чином: через порожнину або канали 2 теплосвітлового абсорбера 1 проходить теплоносій. Сонячне світло проходить через прозорий матеріал абсорбера 1. При цьому лише незначна частина енергії поглинається прозорим матеріалом. Більша частина сонячної енергії поглинається темним тонким прошарком 3. Термічним опором цього прошарку можна знехтувати з урахуванням його малої товщини (рекомендується шар мінімальної товщини, який не пропускає світло). Тоді можна вважати, що внутрішня поверхня каналу для теплоносія 3 і є теплосвітловим абсорбером. Поглинута прозорим матеріалом теплосвітлового абсорбера 1 енергія теж більшою частиною іде на підігрів теплоносія, а лише незначна частина втрачається у навколишнє середовище. При використанні полімерних матеріалів термічний опір прозорої конструкції теплосвітлового абсорбера 1 незрівнянно великий у порівнянні з опором тепловіддачі від внутрішньої поверхні 3 до теплоносія. Таким чином дана конструкція забезпечує ефективність, яка наближається до вакуумних колекторів, а вартість їх нижча, ніж плоских металевих колекторів. Тому рекомендується для застосування не тільки для тимчасового підігріву, але і для стаціонарних систем. Частини теплосвітлового абсорбера, які не поглинають світло, рекомендується додатково теплоізолювати. При застосуванні пластику рекомендується або покривати його захисним шаром від ультрафіолетового випромінювання, або виконувати заміну частин колектора у міру старіння матеріалу. Використання прозорого порожнистого теплосвітлового абсорбера з внутрішнім темним покриттям забезпечує підвищення ефективності отримання теплоти та зниження вартості конструкції. Джерела інформації: 1. Егоров Н. Оборудование для использования солнечного тепла // Аква-Терм. - М.: Издательский дом "Аква-Терм", 2009. - № 3 (36) - C. 10-14. ФОРМУЛА ВИНАХОДУ Сонячний колектор, який складається з теплосвітлового абсорбера з порожниною або каналами для теплоносія, який відрізняється тим, що абсорбер є повністю або частково прозорим, а внутрішня поверхня його покрита шаром темного кольору. 1 UA 98800 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
