Пристрій для транспортування і очистки коренебульбоплодів

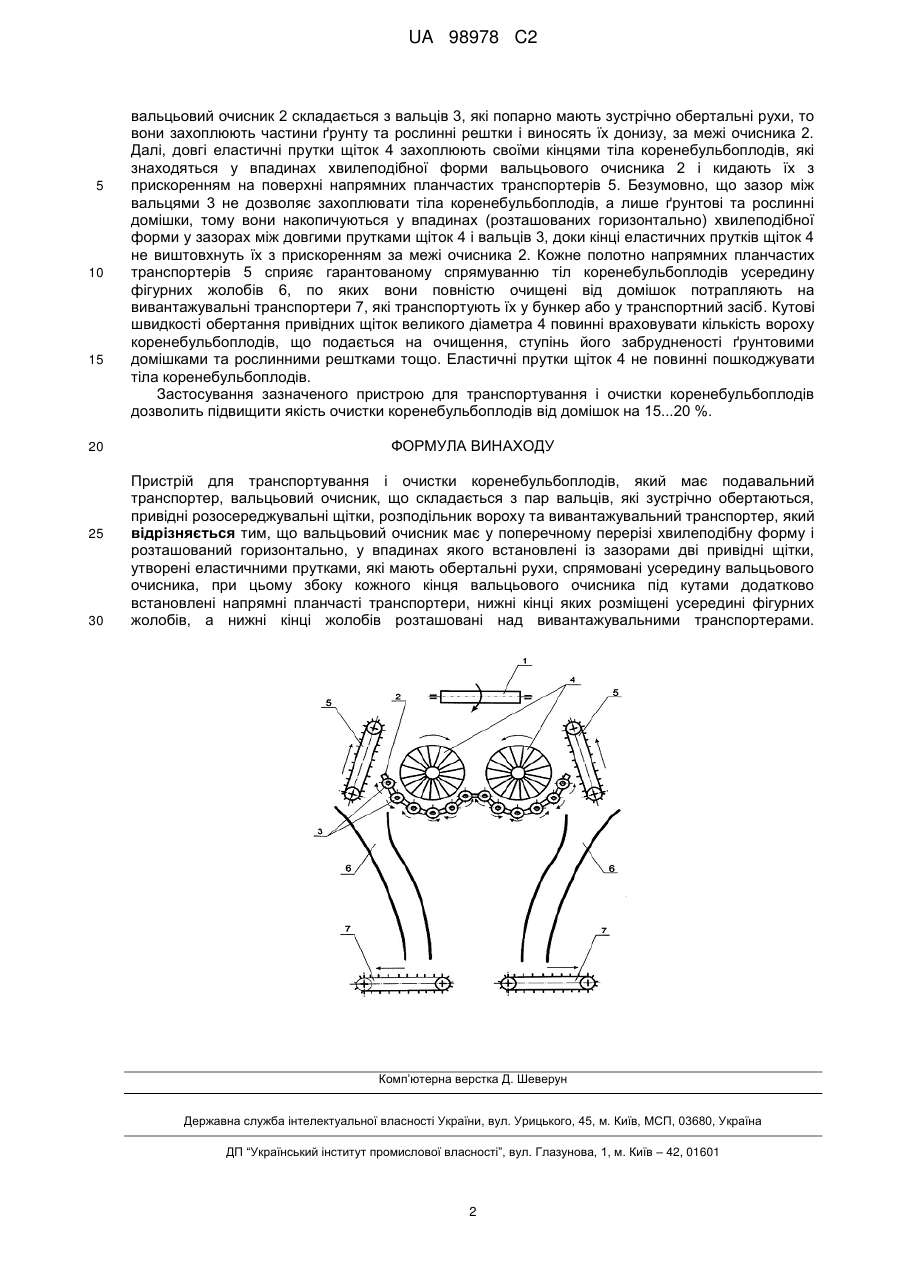

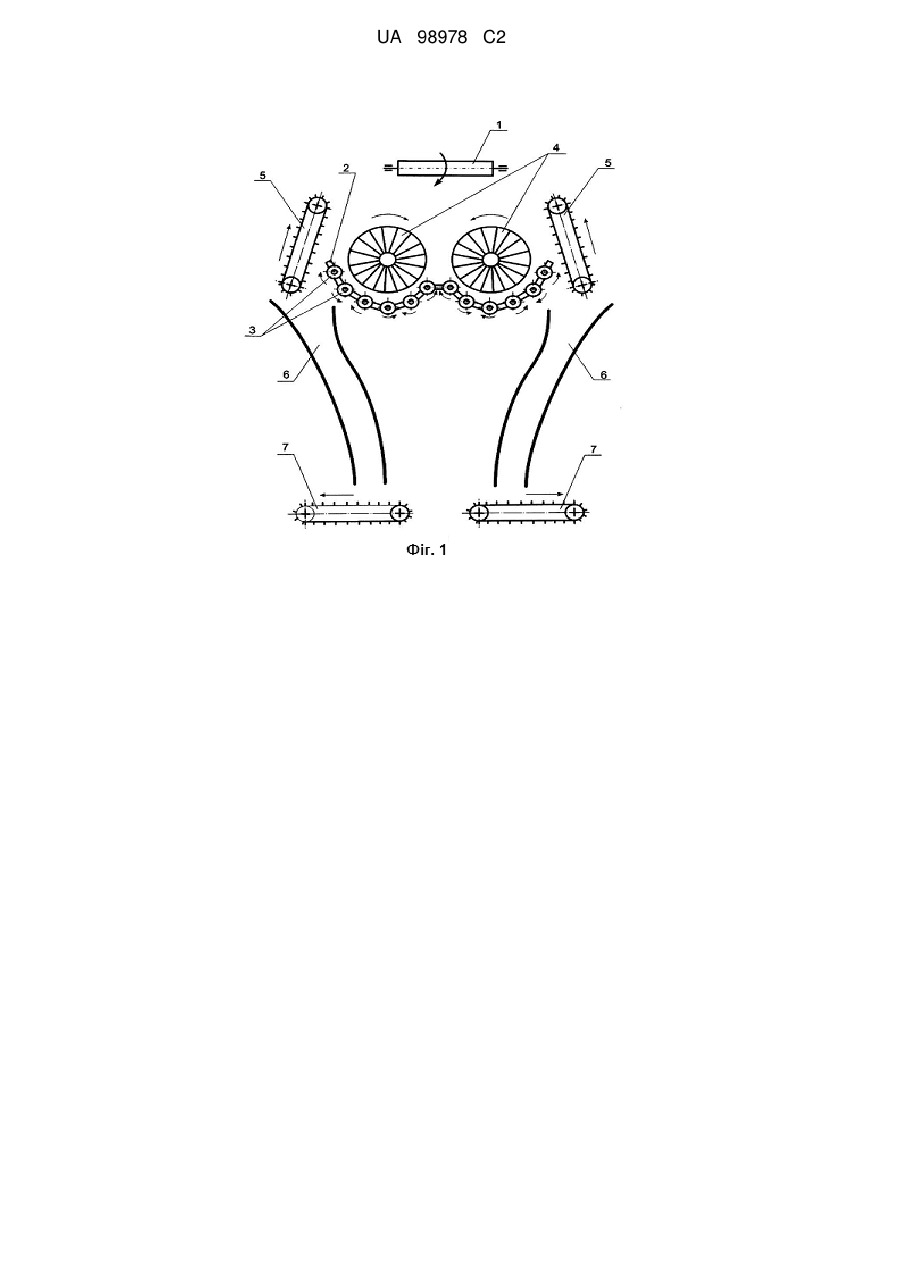

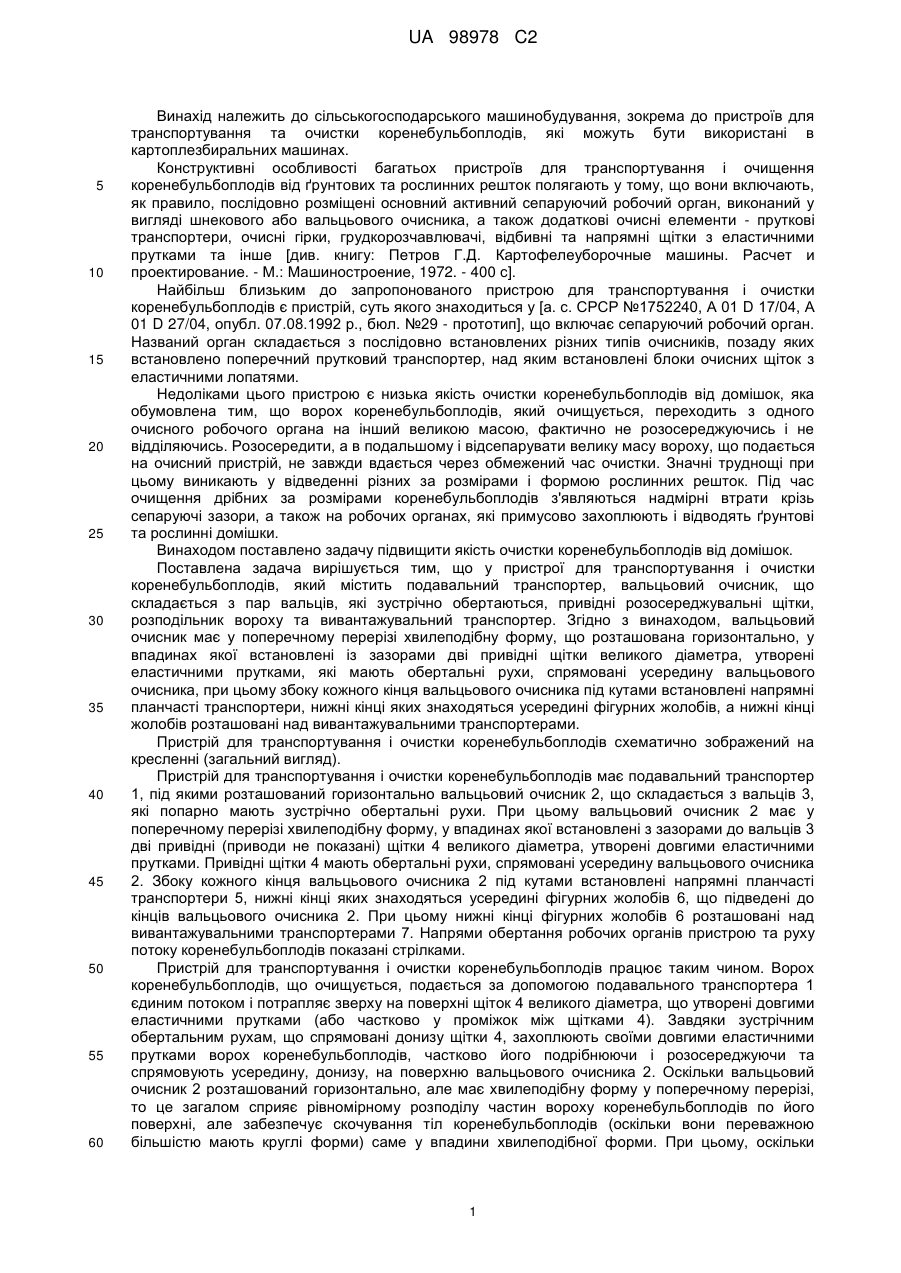

Реферат: Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер, вальцевий очисник, що складається з пар вальців, які зустрічно обертаються, привідні розосереджувальні щітки, розподільник вороху та вивантажувальний транспортер. Вальцьовий очисник має у поперечному перерізі хвилеподібну форму і розташований горизонтально, у впадинах якого встановлені із зазорами дві привідні щітки, утворені еластичними прутками, які мають обертальні рухи, спрямовані усередину вальцьового очисника. Збоку кожного кінця вальцьового очисника під кутами додатково встановлені напрямні планчасті транспортери, нижні кінці яких розміщені усередині фігурних жолобів, а нижні кінці жолобів розташовані над вивантажувальними транспортерами. UA 98978 C2 (12) UA 98978 C2 UA 98978 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи - пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та інше [див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с]. Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій, суть якого знаходиться у [а. с. СРСР №1752240, А 01 D 17/04, А 01 D 27/04, опубл. 07.08.1992 р., бюл. №29 - прототип], що включає сепаруючий робочий орган. Названий орган складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органа на інший великою масою, фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому і відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні труднощі при цьому виникають у відведенні різних за розмірами і формою рослинних решток. Під час очищення дрібних за розмірами коренебульбоплодів з'являються надмірні втрати крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. Винаходом поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який містить подавальний транспортер, вальцьовий очисник, що складається з пар вальців, які зустрічно обертаються, привідні розосереджувальні щітки, розподільник вороху та вивантажувальний транспортер. Згідно з винаходом, вальцьовий очисник має у поперечному перерізі хвилеподібну форму, що розташована горизонтально, у впадинах якої встановлені із зазорами дві привідні щітки великого діаметра, утворені еластичними прутками, які мають обертальні рухи, спрямовані усередину вальцьового очисника, при цьому збоку кожного кінця вальцьового очисника під кутами встановлені напрямні планчасті транспортери, нижні кінці яких знаходяться усередині фігурних жолобів, а нижні кінці жолобів розташовані над вивантажувальними транспортерами. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вигляд). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, під якими розташований горизонтально вальцьовий очисник 2, що складається з вальців 3, які попарно мають зустрічно обертальні рухи. При цьому вальцьовий очисник 2 має у поперечному перерізі хвилеподібну форму, у впадинах якої встановлені з зазорами до вальців 3 дві привідні (приводи не показані) щітки 4 великого діаметра, утворені довгими еластичними прутками. Привідні щітки 4 мають обертальні рухи, спрямовані усередину вальцьового очисника 2. Збоку кожного кінця вальцьового очисника 2 під кутами встановлені напрямні планчасті транспортери 5, нижні кінці яких знаходяться усередині фігурних жолобів 6, що підведені до кінців вальцьового очисника 2. При цьому нижні кінці фігурних жолобів 6 розташовані над вивантажувальними транспортерами 7. Напрями обертання робочих органів пристрою та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює таким чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 1 єдиним потоком і потрапляє зверху на поверхні щіток 4 великого діаметра, що утворені довгими еластичними прутками (або частково у проміжок між щітками 4). Завдяки зустрічним обертальним рухам, що спрямовані донизу щітки 4, захоплюють своїми довгими еластичними прутками ворох коренебульбоплодів, частково його подрібнюючи і розосереджуючи та спрямовують усередину, донизу, на поверхню вальцьового очисника 2. Оскільки вальцьовий очисник 2 розташований горизонтально, але має хвилеподібну форму у поперечному перерізі, то це загалом сприяє рівномірному розподілу частин вороху коренебульбоплодів по його поверхні, але забезпечує скочування тіл коренебульбоплодів (оскільки вони переважною більшістю мають круглі форми) саме у впадини хвилеподібної форми. При цьому, оскільки 1 UA 98978 C2 5 10 15 20 25 30 вальцьовий очисник 2 складається з вальців 3, які попарно мають зустрічно обертальні рухи, то вони захоплюють частини ґрунту та рослинні рештки і виносять їх донизу, за межі очисника 2. Далі, довгі еластичні прутки щіток 4 захоплюють своїми кінцями тіла коренебульбоплодів, які знаходяться у впадинах хвилеподібної форми вальцьового очисника 2 і кидають їх з прискоренням на поверхні напрямних планчастих транспортерів 5. Безумовно, що зазор між вальцями 3 не дозволяє захоплювати тіла коренебульбоплодів, а лише ґрунтові та рослинні домішки, тому вони накопичуються у впадинах (розташованих горизонтально) хвилеподібної форми у зазорах між довгими прутками щіток 4 і вальців 3, доки кінці еластичних прутків щіток 4 не виштовхнуть їх з прискоренням за межі очисника 2. Кожне полотно напрямних планчастих транспортерів 5 сприяє гарантованому спрямуванню тіл коренебульбоплодів усередину фігурних жолобів 6, по яких вони повністю очищені від домішок потрапляють на вивантажувальні транспортери 7, які транспортують їх у бункер або у транспортний засіб. Кутові швидкості обертання привідних щіток великого діаметра 4 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, ступінь його забрудненості ґрунтовими домішками та рослинними рештками тощо. Еластичні прутки щіток 4 не повинні пошкоджувати тіла коренебульбоплодів. Застосування зазначеного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15...20 %. ФОРМУЛА ВИНАХОДУ Пристрій для транспортування і очистки коренебульбоплодів, який має подавальний транспортер, вальцьовий очисник, що складається з пар вальців, які зустрічно обертаються, привідні розосереджувальні щітки, розподільник вороху та вивантажувальний транспортер, який відрізняється тим, що вальцьовий очисник має у поперечному перерізі хвилеподібну форму і розташований горизонтально, у впадинах якого встановлені із зазорами дві привідні щітки, утворені еластичними прутками, які мають обертальні рухи, спрямовані усередину вальцьового очисника, при цьому збоку кожного кінця вальцьового очисника під кутами додатково встановлені напрямні планчасті транспортери, нижні кінці яких розміщені усередині фігурних жолобів, а нижні кінці жолобів розташовані над вивантажувальними транспортерами. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
